Staple Finisher-AC, Booklet Finisher-AC e Unidade perfuradora
Ao grampear papel, dobrar papel e usar outras funções de acabamento, instale o Staple Finisher-AC ou Booklet Finisher-AC opcional.
Ao instalar a seguinte Unidade perfuradora no finalizador, você pode usar a função de perfuração.
Ao instalar a seguinte Unidade perfuradora no finalizador, você pode usar a função de perfuração.
2/4 Hole Puncher Unit-A
2/3 Hole Puncher Unit-A
4 Hole Puncher Unit-A
funções de acabamento disponíveis
As funções de acabamento que estão disponíveis quando o Staple Finisher-AC ou o Booklet Finisher-AC está instalado são mostradas abaixo.
Funções de organização
Agrupar
Não agrupar
Offset
Funções de grampeamento
Canto
Duplo
Grampeamento de lombada*1
Sem grampos
Grampo manual
Funções de dobradura
Dobra de lombada*1
Funções de perfuração
Perfuração*2
*1Disponível apenas quando Booklet Finisher-AC está instalado.
*2Disponível apenas quando Unidade perfuradora está instalada.
NOTA
Para obter detalhes sobre as funções de acabamento, veja o seguinte:
Precauções ao usar as funções de acabamento
Precauções ao usar as funções agrupar e não agrupar
Se o limite de carga for atingido durante o abaixamento da bandeja, o papel é ejetado automaticamente em uma bandeja disponível. Se todas as bandejas disponíveis tiverem atingido seu limite de carga, a impressão será pausada. Quando o papel ejetado é removido da bandeja, a impressão é retomada.
Precauções ao usar grampos
O número de folhas que podem ser grampeadas varia de acordo com o tipo e espessura de papel. Especificações
Se a máquina não for capaz de grampear o papel, altere o papel ou reduza o número de folhas a serem grampeadas.
Se a máquina não for capaz de grampear o papel, altere o papel ou reduza o número de folhas a serem grampeadas.
Remova o papel grampeado depois de ser ejetado completamente na bandeja e não remova-o enquanto ele estiver sendo grampeado.
Quando [Load staples into the stapler unit.] aparecer, substitua o estojo de grampos e adicione mais grampos. Adicionando grampos (opção)
Se a bandeja chegar à posição de limite inferior, a impressão será pausada. Quando o papel ejetado for removido da bandeja, a impressão será retomada.
Precauções ao usar o grampeamento de lombada
A condição de dobradura varia de acordo com o tipo de papel e o número de folhas.
Ao produzir um grande volume de livretos com grampeamento de lombada, você pode abaixar o tampo de papel para continuar imprimindo sem ser limitado pela capacidade da bandeja de livretos. Se você abaixar o tampo de papel, prepare uma caixa ou outro recipiente para receber o papel ejetado, para que ele não caia diretamente no chão.
Para obter detalhes sobre como operar o tampo de papel, consulte a descrição das peças externas do finalizador. Vista externa
Para obter detalhes sobre como operar o tampo de papel, consulte a descrição das peças externas do finalizador. Vista externa
Precauções ao usar o modo sem grampos
Para obter detalhes sobre as funções que não podem ser usadas com o modo sem grampos, consulte Restrições sobre a combinação de funções de cópia no site do manual online.
https://oip.manual.canon/
https://oip.manual.canon/
Dependendo da posição de frisagem, você não poderá usar o modo sem grampos com papel que não possa ser impresso em ambos os lados e papéis com tamanhos diferentes.
Dependendo do ambiente de uso e do tipo de papel, a parte frisada sem grampos poderá ser facilmente destacada.
Usando o Grampo manual
Insira uma pilha de papel no slot do finalizador e aguarde um pouco. A pilha de papel será detectada e grampeada automaticamente.
Ao detectar a pilha de papel, o indicador do botão de grampear pisca; ao concluir o grampeamento, o botão desliga. Quando o indicador do botão de grampear desligar, retire a pilha de papel.
Ao detectar a pilha de papel, o indicador do botão de grampear pisca; ao concluir o grampeamento, o botão desliga. Quando o indicador do botão de grampear desligar, retire a pilha de papel.
Coloque a pilha de papel voltada para baixo e insira o canto a ser grampeado em linha reta.
O Grampo manual não pode ser executado durante a impressão.
NOTA
Você pode alterar o tempo que leva para grampear automaticamente a pilha de papel quando inserida. [Time Until Stapling Starts in Stapler Mode]
Você pode pressionar o botão de grampear para grampear o papel sem esperar que a máquina grampeie para você.
Nomes de peças e suas funções
Vista externa

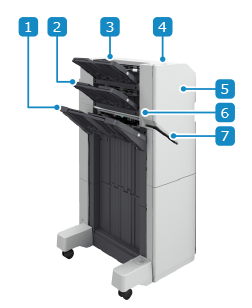

Staple Finisher-AC
Booklet Finisher-AC
Bandeja de saída (Bandeja C)Ejeta papel impresso e copiado. Você pode configurar as funções que podem usar a bandeja como destino de saída. Configurações de destino de saída
Bandeja de saída (Bandeja B)Ejeta papel impresso e copiado. Você pode configurar as funções que podem usar a bandeja como destino de saída. Configurações de destino de saída
Bandeja de saída (Bandeja A)Ejeta papel impresso e copiado. Você pode configurar as funções que podem usar a bandeja como destino de saída. Configurações de destino de saída
Botão de grampearDurante o Grampo manual, você pode pressionar o botão de grampear para grampear sem ter que esperar.
* Insira uma pilha de papel na abertura e aguarde um pouco. A pilha de papel será grampeada automaticamente sem ter que pressionar o botão. Usando o Grampo manual
Tampa frontal (superior)Abra esta tampa quando ocorrer uma obstrução de papel ou ao adicionar grampos.
Quando Unidade perfuradora está instalado, abra a tampa para descartar os resíduos de perfuração.
Quando Unidade perfuradora está instalado, abra a tampa para descartar os resíduos de perfuração.
Finisher Jogger Kit-A (opção)Permite alinhar as bordas das folhas de papel expelidas.
SlotInsira uma pilha de papel para grampear manualmente.
Tampa frontal (inferior)Abra esta tampa quando ocorrer uma obstrução de papel na unidade de grampeamento de lombada e ao adicionar grampos à unidade de grampeamento de lombada.
Bandeja de livretoEjeta o papel de livreto com grampeamento de lombada.
NOTA
Quando um papel de tamanho grande é alimentado na bandeja de saída (bandeja A) ou bandeja de saída (bandeja B), defina a bandeja como mostrado abaixo.
A bandeja de saída C alinha o papel expelido com as duas guias de alinhamento. Você pode ajustar a posição dessas guias.
Interior
Staple Finisher-AC
Booklet Finisher-AC
Bandeja de resíduos de perfuração (quando a Unidade perfuradora está instalada)Retire para descartar os resíduos de perfuração.
Unidade grampeadora de lombadaRetire-a quando ocorrer uma obstrução de papel ou para adicionar grampos.
Especificações
Tamanho do papel, tipo e peso base | Todo tipo de papel que possa passar através da máquina*1*2 Papel utilizável |
Bandeja de saída (Bandeja A)*3 | Sem configurações de acabamento, agrupar, não agrupar A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: altura de 47 mm (1 7/8") (equivalente a 250 folhas) A3, B4, A4R, B5R, 330 mm x 483 mm (13" x 19")*4, 320 mm x 450 mm (12 5/8" x 17 11/16") (SRA3)*4, 305 x 457 mm (12" x 18")*4, LTRR, LGL, 11" x 17", 8K, 16KR: 24 mm (1") ou menos de altura (equivalente a 125 folhas) Envelopes: 30 folhas Sem configurações de acabamento, agrupar, não agrupar (ao usar tamanhos variados) Combinação de A4, B5 e LTR somente: altura de 47 mm (1 7/8") (equivalente a 250 folhas) Combinação incluindo 330 x 483 mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"): 30 folhas Combinação diferente da indicada acima: 24 mm (1") de altura (equivalente a 125 folhas) Offset A4, B5, LTR, EXEC, 16K: 47 mm (1 7/8") de altura (equivalente a 250 folhas) A3, B4, 11" x 17", 8K: 24 mm (1") de altura (equivalente a 125 folhas) |
Capacidade da bandeja de saída (Bandeja B)*3 | Sem configurações de acabamento, agrupar, não agrupar A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: altura de 47 mm (1 7/8") (equivalente a 250 folhas) A3, B4, A4R, B5R, 330 mm x 483 mm (13" x 19")*4, 320 mm x 450 mm (12 5/8" x 17 11/16") (SRA3)*4, 305 x 457 mm (12" x 18")*4, LTRR, LGL, 11" x 17", 8K, 16KR: 24 mm (1") ou menos de altura (equivalente a 125 folhas) Envelopes: 30 folhas Sem configurações de acabamento, agrupar, não agrupar (ao usar tamanhos variados) Combinação de A4, B5 e LTR somente: altura de 47 mm (1 7/8") (equivalente a 250 folhas) Combinação incluindo 330 x 483 mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"): 30 folhas Combinação diferente da indicada acima: 24 mm (1") de altura (equivalente a 125 folhas) Offset A4, B5, LTR, EXEC, 16K: 47 mm (1 7/8") de altura (equivalente a 250 folhas) A3, B4, 11" x 17", 8K: 24 mm (1") de altura (equivalente a 125 folhas) |
Capacidade da bandeja de saída (Bandeja C)*3 | Sem configurações de acabamento, agrupar, não agrupar*5 A4, B5, A5, A5R, LTR, STMTR, EXEC, 16K: 423 mm (16 5/8") de altura ou 3.000 folhas*6 A3, B4, A4R, B5R, 330 mm × 483mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 216 mm (8 1/2") de altura ou 1.500 folhas A6R: 250 folhas*7 Envelopes Monarch: 30 folhas Excluindo Monarch: 100 folhas Papel longo (487,8 mm a 762,0 mm (19 1/4" a 30")) (quando a Long Sheet Tray-B ou a Long Sheet Tray-C está acoplada) 64 g/m² a 79 g/m² (bond 17 lb a bond 21 lb): 100 folhas 80 g/m² a 150 g/m² (bond 21,3 lb a bond 39,9 lb): 50 folhas 151 g/m² a 300 g/m² (capa 55,8 lb a capa 110,9 lb): 25 folhas Papel longo (maior que 762 mm (30")) (quando apoiando com a mão): 1 folha Sem configurações de acabamento, agrupar, não agrupar (ao usar tamanhos variados)*5 Combinação de A4, B5 e LTR somente: 423 mm (16 5/8") de altura ou 3.000 folhas Combinação incluindo A6R: 250 folhas*7 Combinação diferente da indicada acima: 216 mm (8 1/2") de altura ou 1.500 folhas Offset A4, B5, LTR, EXEC, 16K: 423 mm (16 5/8") de altura ou 3.000 folhas*6 A3, B4, A4R, LTRR, LGL, 11" x 17", 8K: 216 mm (8 1/2") de altura ou 1.500 folhas Grampear (canto, duplo) A4, B5, LTR, EXEC, 16K: 200 cópias, total de 3.000 folhas ou 423 mm (16 5/8") de altura*8 A3, B4, A4R, LTRR, LGL, 11" x 17", 8K: 100 cópias, total de 1.500 folhas ou 216 mm (8 1/2") de altura Sem grampos A4, LTR, 16K: 200 cópias A3, 11" x 17", 8K: 100 cópias |
Capacidade da bandeja de livreto (Booklet Finisher-AC somente) | Papel de 52 g/m² a 81,4 g/m² (bond 13,8 lb a bond 21,7 lb) Encadernação de 2 a 5 folhas: 25 cópias Encadernação de 6 a 10 folhas: 15 cópias Encadernação de 11 a 20 folhas: 10 cópias Papel de 81,5 g/m² a 105 g/m² (bond 21,7 lb a bond 27,9 lb) Encadernação de 2 a 5 folhas: 25 cópias Encadernação de 6 a 10 folhas: 15 cópias Papel de 106 g/m² a 220 g/m² (bond 28,2 lb a capa 81,4 lb) Encadernação de 2 a 5 folhas: 10 cópias |
Número de folhas que podem ser grampeadas*9 | Canto e duplo (papel não revestido) A4, B5, LTR, EXEC e 16K 52 g/m² a 90 g/m² (bond 14 lb a bond 24 lb): 65 folhas 91 g/m² a 105 g/m² (bond 25 lb a bond 28 lb ): 50 folhas 106 g/m² a 256 g/m² (bond 29 lb a índice 140 lb): 2 folhas A3, B4, A4R, LTRR, LGL, 11" x 17", 8K 52 g/m² a 90 g/m² (bond 14 lb a bond 24 lb): 40 folhas 91 g/m² a 105 g/m² (bond 25 lb a bond 28 lb): 30 folhas 106 g/m² a 256 g/m² (bond 29 lb a índice 140 lb): 2 folhas Canto e duplo (papel revestido) 2 folhas (para todas as gramaturas e tamanhos de papel) Sem grampos 52 g/m² a 64 g/m² (bond 13,8 lb a bond 17 lb): 10 folhas 65 g/m² a 81,4 g/m² (bond 17,3 lb a bond 21,7 lb): 8 folhas 81,5 g/m² a 105 g/m² (bond 21,7 lb a bond 27,9 lb): 6 folhas Grampo manual 65 folhas |
Perfuração (quando a Unidade perfuradora está instalada) | Número de furos perfurados e tamanho de papel Quando a 2/4 Hole Puncher Unit-A está instalada: Dois furos: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Quatro furos: A3, A4, LTR, 11" x 17", EXEC, 8K, 16K Quando a 2/3 Hole Puncher Unit-A está instalada: Dois furos: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Três furos: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K Quando a 4 Hole Puncher Unit-A está instalada: Quatro furos: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Peso base do papel 52 g/m² a 300 g/m² (bond 14 lb a capa 110 lb) |
Grampeamento de lombada e dobradura (Booklet Finisher-AC somente) | Tamanho do papel A3, B4, A4R, 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", tamanho personalizado (195,0 mm x 270,0 mm a 304,8 mm x 457,2 mm (7 3/4" x 10 5/8" a 12" x 18")) Peso base do papel Gramatura das páginas de conteúdo: 52 g/m² a 220 g/m² (bond 14 lb a capa 80 lb) Gramatura de capa: 52 g/m² a 256 g/m² (bond 14 lb a índice 140 lb)*10 Número de folhas que podem ser grampeadas em lombada (papel não revestido)*10*11 52 g/m² a 81.4 g/m² (bond 14 lb a bond 21,7 lb ): 20 folhas 81,5 g/m² a 105 g/m² (bond 21,7 lb a bond 28 lb): 10 folhas 106 g/m² a 150 g/m² (bond 29 lb a bond 40 lb): 5 folhas 151 g/m² a 209 g/m² (capa 56 lb a índice 110 lb): 4 folhas 210 g/m² a 220 g/m² (capa 77,7 lb a capa 80 lb): 3 folhas Número de folhas que podem ser grampeadas em lombada (papel revestido)*10*11 106 g/m² a 150 g/m² (bond 29 lb a bond 40 lb): 5 folhas Número de folhas que podem ser dobradas em lombada (papel não revestido) 52 g/m² a 105 g/m² (bond 14 lb a bond 28 lb): 2 a 5 folhas 106 g/m² a 256 g/m² (bond 29 lb a índice 140 lb): 1 folha Número de folhas que podem ser dobradas em lombada (papel revestido) 1 folha |
Dimensões (L x P x A) | 527 mm x 623 mm x 1.099 mm (20 3/4" x 24 1/2" x 43 1/4")*12 Quando a bandeja de extensão está estendida: 656 mm x 623 mm x 1.195 mm (25 7/8" x 24 1/2" x 47 1/8")*12 |
Peso | Staple Finisher-AC Aprox. 36 kg (79,4 lb) Booklet Finisher-AC Aprox. 60 kg (132,3 lb) |
*1Impressão em frente e verso em papel Fino 2 (52 g/m² a 59 g/m² (bond 14 lb a bond 15 lb)), papel revestido e papel com gramatura de 257 g/m² (capa 100 lb) ou mais não pode ser expelido pela bandeja A.
*2Papel revestido pode ser expelido somente da bandeja C.
*3Ao usar papel 64 g/m² (bond 17 lb), 75 g/m² (bond 20 lb) ou 80 g/m² (bond 21 lb). A capacidade varia nos outros casos.
*430 folhas de papel Fino (52 g/m² a 63 g/m² (bond 13,8 lb a bond 16,8 lb))
*5125 folhas de papel revestido
*6216 mm (8 1/2") de altura ou 1.500 folhas de papel fino
*7Até 50 folhas de 106 g/m² (bond 28,2 lb) ou mais
*8100 cópias, total de 1.500 folhas, ou 216 mm (8 1/2") de altura para papel Fino
*9Quando um cartucho padrão de grampos está instalado. Dependendo do tipo e espessura do papel, o número de folhas que podem ser grampeadas pode diminuir.
*10Incluindo 1 página de capa. O papel usado para capas deve ser igual ou mais rígido do que o papel de texto.
*11Dependendo do tipo e espessura do papel, o número de folhas que podem ser grampeadas em lombada pode diferir.
*12Quando este equipamento opcional está anexado à unidade principal ou outro equipamento opcional, haverá uma folga de +5 mm (1/4") na direção horizontal.
