分页装订处理器-AC、鞍式分页装订处理器-AC和打孔单元

要装订纸张、折叠纸张和使用其他分页装订处理功能时，请安装选配件分页装订处理器-AC 或鞍式分页装订处理器-AC。
通过将 2/3孔打孔组件-A 或 2/4孔打孔组件-A 安装到分页装订处理器上，还可以使用打孔功能。

可用的分页装订处理功能

安装分页装订处理器-AC 或鞍式分页装订处理器-AC 之后可使用的分页装订处理功能如下所示。

分页功能

分套

群组

偏移

装订功能

角订

双订

鞍式装订*1

无装订针

手动装订

折叠功能

鞍式折叠*1

打孔功能

打孔*2

*1仅在安装了鞍式分页装订处理器-AC 时可用。

*2仅在安装了打孔单元时可用。

注释

有关分页装订处理的详细信息，请参阅以下内容：

具有分页装订处理功能的可选配件

使用分页装订处理时的注意事项

使用分套和分组功能时的注意事项

如果在托盘降下期间达到装纸限制，纸张将自动退出到可用的托盘中。如果所有可用的托盘已达到其装纸限制，则会暂停打印。当从托盘中取出退出的纸张时，打印将恢复。

使用装订功能时的注意事项

可装订的张数取决于纸张的类型和厚度。规格
如果机器无法装订纸张，请更换纸张或减少装订的张数。

请在装订好的纸张完全输出到托盘后取出，不要在装订过程中取出。

显示 [添加装订针到装订组件。] 时，请更换装订针盒并添加更多装订针。添加装订针（可选）

如果托盘达到其下限位置，将暂停打印。当从托盘中取出退出的纸张时，打印将恢复。

使用鞍式装订功能时的注意事项

折叠条件根据纸张类型和张数而有所差异。

当输出大量鞍式装订书本时，可以降下纸张限位器以继续打印，而不受书本托盘容量的限制。如果降下纸张限位器，请准备一个盒子或其他容器来接收输出纸张，这样就不会直接掉到地板上。
关于如何操作纸张限位器的详细信息，请参阅分页装订处理器的外部部件说明。外部视图

使用无针装订功能时的注意事项

有关无法与无针装订功能搭配使用的功能详细信息，请参阅在线手册网站上的复印功能组合的限制。
https://oip.manual.canon/

根据压褶位置，无法将无针装订功能用于无法双面打印的纸张和不同尺寸的纸张。

根据使用环境和纸张类型，采用无针装订的压纹部分可能很容易分开。

使用手动装订

将一叠纸插入分页装订处理器槽位并等待一段时间。这叠纸将被自动检测和装订。
当检测到纸叠时，装订按钮指示灯会闪烁；当装订完成时，则会熄灭。当装订按钮指示灯熄灭时，请拉出纸叠。

把纸叠面朝下放好，直接插入要装订的边角。

打印时无法执行手动装订。

注释

可以更改插入纸叠时自动装订所花费的时间。[在装订组件模式下开始装订前的时间]

可以按下装订按钮来装订纸张，而不用等待机器进行装订。

部件名称及其功能

外部视图

内部

外部视图

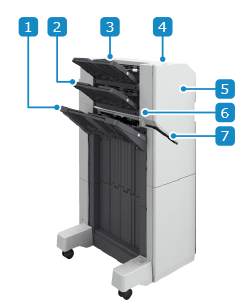

分页装订处理器-AC

鞍式分页装订处理器-AC

输出托盘（托盘 C）

输出打印和复印的纸张。可以设置使用托盘作为输出目的地的功能。输出目的地设置

输出托盘（托盘 B）

输出打印和复印的纸张。可以设置使用托盘作为输出目的地的功能。输出目的地设置

输出托盘（托盘 A）

输出打印和复印的纸张。可以设置使用托盘作为输出目的地的功能。输出目的地设置

装订按钮

在手动装订时，可以直接按下装订按钮进行装订，而无需等待。

* 将一叠纸插入插槽并等待一段时间。将自动装订这叠纸，而无需按下此按钮。使用手动装订

前盖板（上方）

发生卡纸或卡针以及添加装订针时打开此盖板。
安装了打孔单元时，打开此盖板可清理打孔废屑。

纸张整理组件-A（选配件）

可使输出纸张的边缘对齐。

槽位

插入要手动装订的纸叠。

前盖板（下）

当在鞍式装订处理器中发生卡纸或卡针以及向鞍式装订处理器添加装订针时，打开此盖板。

书本托盘

输出鞍式装订书本纸张。

注释

将大尺寸纸张送入输出托盘（托盘 A）或输出托盘（托盘 B）时，请按下图设置托盘。

输出托盘 C 通过对齐导板对齐输出纸张。您可以调整这些导板的位置。

[分页装订处理器托盘C对齐调整]（仅限于 8100 系列）

内部

分页装订处理器-AC

鞍式分页装订处理器-AC

打孔废屑托盘（安装了打孔单元时）

拉出以清理打孔废屑。

鞍式装订处理器

发生卡纸或卡针以及添加装订针时将其拉出。

规格

纸张尺寸、类型和单位重量	所有可通过机器的纸张12 可用纸张
输出托盘容量（托盘 A）*3	无分页装订处理设置、分套、分组 A4、B5、A5、A5R、A6R、LTR、STMTR、EXEC、16K：高度 47 mm (1 7/8") （相当于 250 张） A3、B4、A4R、B5R、330 mm × 483mm (13" x 19")4、320 x 450 mm (12 5/8" x 17 11/16") (SRA3)4,、305 x 457 mm (12" x 18")*4LTRR、LGL、11" x 17"、8K、16KR：高度 24 mm (1") 或以下（相当于 125 张）信封：30张无分页装订处理设置、分套、分组（使用不同尺寸时）仅对于 A4、B5 和 LTR 的组合：高度 47 mm (1 7/8")（相当于 250 张）包括 330 mm × 483mm (13" x 19")、320 x 450 mm (12 5/8" x 17 11/16") (SRA3)、305 x 457 mm (12" x 18") 的组合：30 张上述以外的组合：高度 24 mm (1")（相当于 125 张）偏移 A4、B5、LTR、EXEC、16K：高度 47 mm (1 7/8")（相当于 250 张） A3、B4, 11" x 17"、8K：高度 24 mm (1")（相当于 125 张）
输出托盘容量（托盘 B）*3	无分页装订处理设置、分套、分组 A4、B5、A5、A5R、A6R、LTR、STMTR、EXEC、16K：高度 47 mm (1 7/8") （相当于 250 张） A3、B4、A4R、B5R、330 mm × 483mm (13" x 19")4、320 x 450 mm (12 5/8" x 17 11/16") (SRA3)4,、305 x 457 mm (12" x 18")*4LTRR、LGL、11" x 17"、8K、16KR：高度 24 mm (1") 或以下（相当于 125 张）信封：30张无分页装订处理设置、分套、分组（使用不同尺寸时）仅对于 A4、B5 和 LTR 的组合：高度 47 mm (1 7/8")（相当于 250 张）包括 330 mm × 483mm (13" x 19")、320 x 450 mm (12 5/8" x 17 11/16") (SRA3)、305 x 457 mm (12" x 18") 的组合：30 张上述以外的组合：高度 24 mm (1")（相当于 125 张）偏移 A4、B5、LTR、EXEC、16K：高度 47 mm (1 7/8")（相当于 250 张） A3、B4, 11" x 17"、8K：高度 24 mm (1")（相当于 125 张）
输出托盘容量（托盘 C）*3	无分页装订处理设置、分套、分组5 A4、B5、A5、A5R、LTR、STMTR、EXEC、16K：高度 423 mm (16 5/8") 或 3,000 张6 A3、B4、A4R、B5R、330 mm × 483mm (13" x 19")、320 x 450 mm (12 5/8" x 17 11/16") (SRA3)、305 x 457 mm (12" x 18") LTRR、LGL、11" x 17"、8K、16KR：高度 216 mm (8 1/2") 或 1,500 张 A6R：250 张7 信封 Monarch：30 张 Monarch 以外：100 张长条形纸张（487.8 mm 至 762.0 mm (19 1/4" 至 30")）（安装加长纸手送托盘-B 或加长纸出纸辅助铁架-C 时） 64 g/m² 至 79 g/m²（17 lb 证券纸至 21 lb 证券纸）：100 张 80 g/m² 至 150 g/m²（21.3 lb 证券纸至 39.9 lb 证券纸）：50 张 151 g/m² 至 300 g/m²（55.8 lb 封面至 110.9 lb 封面）：25 张长条形纸张（762 mm (30") 以上）（用手托住时）：1 张无分页装订处理设置、分套、分组（使用不同尺寸时）5 仅对于 A4、B5 和 LTR 的组合：高度 423 mm (16 5/8") 或 3,000 张包含 A6R 的组合：250 张7 上述以外的组合：高度 216 mm (8 1/2")（相当于 1,500 张）偏移 A4、B5、LTR、EXEC、16K：高度 423 mm (16 5/8") 或 3,000 张6 A3、B4、A4R、LTRR、LGL、11" x 17"、8K：高度 216 mm (8 1/2") 或 1,500 张装订（角订、双订） A4、B5、LTR、EXEC、16K：200 份，总共 3,000 张或高度 423 mm (16 5/8") *8 A3、B4、A4R、LTRR、LGL、11" x 17"、8K：100 份，总共 1,500 张或高度 216 mm (8 1/2") 无装订针 A4、LTR、16K：200 份 A3、11" x 17"、8K：100 份
书本托盘容量（仅适用于鞍式分页装订处理器-AC）	52 g/m² 至 81.4 g/m²（13.8 lb 证券纸至 21.7 lb 证券纸）纸张装订 2 至 5 张：25 份装订 6 至 10 张：15 份装订 11 至 20 张：10 份 81.5 g/m² 至 105 g/m²（21.7 lb 证券纸至 27.9 lb 证券纸）纸张装订 2 至 5 张：25 份装订 6 至 10 张：15 份 106 g/m² 至 220 g/m²（28.2 lb 证券纸至 81.4 lb 封面）纸张装订 2 至 5 张：10 份
可装订的张数*9	角订和双订（非覆膜纸） A4、B5、LTR、EXEC、16K 52 g/m² 至 90 g/m²（14 lb 证券纸至 24 lb 证券纸）：65 张 91 g/m² 至 105 g/m²（25 lb 证券纸至 28 lb 证券纸）：50 张 106 g/m² 至 256 g/m²（29 lb 证券纸至 140 lb 索引）：2 张 A3、B4、A4R、LTRR、LGL、11" x 17"、8K 52 g/m² 至 90 g/m²（14 lb 证券纸至 24 lb 证券纸）：40 张 91 g/m² 至 105 g/m²（25 lb 证券纸至 28 lb 证券纸）：30 张 106 g/m² 至 256 g/m²（29 lb 证券纸至 140 lb 索引）：2 张角订和双订（覆膜纸） 2 张（适用于所有单位重量和纸张尺寸）无装订针 52 g/m² 至 64 g/m²（13.8 lb 证券纸至 17 lb 证券纸）：10 张 65 g/m² 至 81.4 g/m²（17.3 lb 证券纸至 21.7 lb 证券纸）：8 张 81.5 g/m² 至 105 g/m²（21.7 lb 证券纸至 27.9 lb 证券纸）：6 张手动装订 65 张
打孔（安装了打孔单元时）	打孔数量和纸张尺寸安装了 2/4孔打孔组件-A 时：两孔：A3、B4、A4、A4R、B5、B5R、LTR、LTRR、LGL、11" x 17"、EXEC、8K、16K、16KR 四孔：A3、A4、LTR、11" x 17"、EXEC、8K、16K 安装了 2/3孔打孔组件-A 时：两孔：A3、B4、A4、A4R、B5、B5R、LTR、LTRR、LGL、11" x 17"、EXEC、8K、16K、16KR 三孔：A3、B4、A4、B5、LTR、11" x 17"、EXEC、8K、16K 纸张单位重量 52 g/m² 至 300 g/m²（14 lb 证券纸至 110 lb 封面）
鞍式装订和折叠（仅适用于鞍式分页装订处理器-AC）	纸张尺寸 A3、B4、A4R、305 x 457 mm (12" x 18")、LTRR、LGL、11" x 17"、自定义尺寸（195.0 mm x 270.0 mm 至 304.8 mm x 457.2 mm（7 3/4" x 10 5/8" 至 12" x 18"））纸张单位重量内容页单位重量：52 g/m² 至 220 g/m²（14 lb 证券纸至 80 lb 封面）封面单位重量：52 g/m² 至 256 g/m²（14 lb 证券纸至 140 lb 索引）10 可鞍式装订的张数（非覆膜纸）1011 52 g/m² 至 81.4 g/m²（14 lb 证券纸至 21.7 lb 证券纸）：20 张 81.5 g/m² 至 105 g/m²（21.7 lb 证券纸至 28 lb 证券纸）：10 张 106 g/m² 至 150 g/m²（29 lb 证券纸至 40 lb 证券纸）：5 张 151 g/m² 至 209 g/m²（56 lb 证券纸至 110 lb 索引）：4 张 210 g/m² 至 220 g/m²（77.7 lb 封面至 80 lb 封面）：3 张可鞍式装订的张数（覆膜纸）10*11 106 g/m² 至 150 g/m²（29 lb 证券纸至 40 lb 证券纸）：5 张可鞍式折叠的张数（非覆膜纸） 52 g/m² 至 105 g/m²（14 lb 证券纸至 28 lb 证券纸）：2 至 5 张 106 g/m² 至 256 g/m²（29 lb 证券纸至 140 lb 索引）：1 张可鞍式折叠的张数（覆膜纸） 1 张
尺寸（宽 x 深 x 高）	527 mm x 623 mm x 1,099 mm (20 3/4" x 24 1/2" x 43 1/4")12 当延伸纸盘已展开时：656 mm x 623 mm x 1,195 mm (25 7/8" x 24 1/2" x 47 1/8")12
重量	分页装订处理器-AC 约 36 kg (79.4 lb) 鞍式分页装订处理器-AC 约 60 kg (132.3 lb)

*1在薄纸 2（52 g/m² 至 59 g/m²（14 lb 证券纸至 15 lb 证券纸））、覆膜纸和单位重量为 257 g/m²（100 lb 封面）或以上的纸张上进行的双面打印不能从托盘 A 输出。

*2覆膜纸仅可从托盘 C 输出。

*3使用 64 g/m² (17 lb 证券纸)、75 g/m²（20 lb 证券纸）或 80 g/m² (21 lb 证券纸)纸张时。在所有其他情况下，容量有所不同。

*4使用薄纸（52 g/m² 至 63 g/m²（13.8 lb 证券纸至 16.8 lb 证券纸））时为 30 张

*5使用覆膜纸时为 125 张

*6使用薄纸时高度 216 mm (8 1/2") 或 1,500 张

*7使用 106 g/m²（28.2 lb 证券纸）或以上的纸张时最多 50 张

*8使用薄纸时 100 份，总共 1,500 张或高度 216 mm (8 1/2")

*9安装了标准装订针盒时。根据纸张的类型和厚度，可装订的张数可能会减少。

*10包括 1 张封面页。封面所用纸张的厚度应与内页相同或更厚。

*11根据纸张的类型和厚度，可鞍式装订的张数可能有所不同。
