外置式裝訂分頁機-AC、騎馬裝訂分頁機-AC 和 打孔組件
若要裝訂紙張，請折疊紙張，並使用其他裝訂功能，安裝選購的 外置式裝訂分頁機-AC 或 騎馬裝訂分頁機-AC。
透過將 內置式2/3打孔組件-A 或 內置式2/4打孔組件-A 安裝到裝訂分頁機上，也可以使用打孔功能。
透過將 內置式2/3打孔組件-A 或 內置式2/4打孔組件-A 安裝到裝訂分頁機上，也可以使用打孔功能。
可用的分頁裝訂處理功能
安裝 外置式裝訂分頁機-AC 或 騎馬裝訂分頁機-AC 時可用的分頁裝訂處理功能如下所示。
排序功能
分頁
分組
偏移
裝訂功能
角落裝訂
雙針裝訂
騎馬裝訂*1
不使用裝訂針
手動裝訂
折疊功能
鞍形折疊*1
打孔功能
打孔*2
*1只有在已安裝 騎馬裝訂分頁機-AC 時才可使用。
*2只有在已安裝 打孔組件 時才可使用。
使用分頁裝訂處理功能時的注意事項
使用分頁和檢集功能時的注意事項
如果在紙盤下降期間達到裝紙限制，紙張會自動退出到可用紙盤中。如果全部可用紙盤均已達到其裝紙限制，列印將暫停。從紙盤中取出退出的紙張時，列印會恢復。
使用裝訂功能時的注意事項
可以裝訂的紙張數量會根據紙張類型和厚度而變動。規格
如果本機無法裝訂紙張，請更換紙張或減少要裝訂的紙張數量。
如果本機無法裝訂紙張，請更換紙張或減少要裝訂的紙張數量。
已裝訂的紙張完全輸出到紙盤後取出，裝訂過程中請勿取出。
[添加裝訂針至裝訂機單元。] 出現時，更換裝訂針盒並添加更多裝訂針。裝入裝訂針（選購件）
如果紙盤到達其下限位置，列印將暫停。從紙盤中取出退出的紙張時，列印會恢復。
使用騎馬裝訂功能時的注意事項
折疊條件根據紙張類型和張數而變動。
您輸出大量騎馬裝訂書本時，您可以放下擋紙器繼續列印，完全不受書本紙盤容量的限制。如果放下擋紙器，請準備郵件信箱或其他容器來容納輸出紙張，以免紙張直接掉落到地板。
如需如何操作擋紙器的詳細資訊，請參閱裝訂分頁機外部部件的說明。外觀
如需如何操作擋紙器的詳細資訊，請參閱裝訂分頁機外部部件的說明。外觀
使用無針裝訂功能時的注意事項
端視壓線位置而定，無法對無法雙面列印的紙張和不同尺寸的紙張使用無針裝訂功能。
端視使用環境和紙張類型而定，使用無針裝訂進行壓線的部分可能很容易破裂。
使用手動裝訂
將紙疊插入裝訂分頁機插槽並等待一段時間。將自動偵測紙疊並裝訂。
偵測到紙疊時，裝訂按鈕指示燈會閃爍，裝訂完成後，指示燈會熄滅。裝訂按鈕指示燈熄滅時，拉出紙疊。
偵測到紙疊時，裝訂按鈕指示燈會閃爍，裝訂完成後，指示燈會熄滅。裝訂按鈕指示燈熄滅時，拉出紙疊。
將紙疊正面向下，然後將要裝訂的角落直接插入。
列印期間無法執行手動裝訂。
部件名稱及其功能

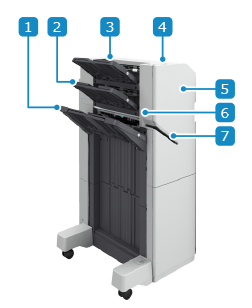

外觀
外置式裝訂分頁機-AC
騎馬裝訂分頁機-AC
輸出紙盤（紙盤 C）輸出列印和影印的紙張。您可以設定使用紙盤做為輸出目的地的功能。輸出接收者設定
輸出紙盤（紙盤 B）輸出列印和影印的紙張。您可以設定使用紙盤做為輸出目的地的功能。輸出接收者設定
輸出紙盤（紙盤 A）輸出列印和影印的紙張。您可以設定使用紙盤做為輸出目的地的功能。輸出接收者設定
裝訂按鈕手動裝訂時，您可以按下裝訂按鈕進行裝訂，不需要等待。
* 將紙疊插入紙槽並等待一段時間。不需要按下按鈕即可自動裝訂該紙疊。使用手動裝訂
前蓋板（上方）發生夾紙或卡針以及添加裝訂針時開啟此蓋板。
安裝打孔組件 後，開啟此蓋板可處理打孔廢屑。
安裝打孔組件 後，開啟此蓋板可處理打孔廢屑。
外置式裝訂分頁機AC1調整組件-A（選購配件）可使輸出紙張的邊緣對齊。
插槽插入紙疊以手動裝訂。
前蓋板（下方）騎馬裝訂單元發生夾紙或卡針以及對騎馬裝訂單元添加裝訂針時，開啟此蓋板。
書本紙盤輸出騎馬裝訂書本紙張。
註釋
將大尺寸紙張送入輸出紙盤（紙匣 A）或輸出紙盤（紙匣 B）時，請按下圖設定紙匣。
輸出紙盤 C 透過其兩個對齊導板將輸出紙張對齊。您可以調整這些導板的位置。
內部
外置式裝訂分頁機-AC
騎馬裝訂分頁機-AC
打孔廢屑紙盤（安裝打孔組件 時）拉出即可處理打孔廢屑。
騎馬裝訂單元發生夾紙或卡針以及添加裝訂針時拉出。
規格
紙張尺寸、類型和單位重量 | 全部可通過本機的紙張*1*2 可用紙張 |
輸出紙盤容量（紙盤 A）*3 | 無分頁裝訂處理設定、分頁、檢集 A4、B5、A5、A5R、A6R、LTR、STMTR、EXEC、16K：高度為 47 mm (1 7/8")（相當於 250 張） A3、B4、A4R、B5R、330 mm × 483mm (13" x 19")*4、320 x 450 mm (12 5/8" x 17 11/16") (SRA3)*4、305 x 457 mm (12" x 18")*4、LTRR、LGL、11" x 17"、8K、16KR：高度為 24 mm (1") 以下（相當於 125 張） 信封：30張 無分頁裝訂處理設定、分頁、檢集（使用各種尺寸時） 僅 A4、B5 和 LTR 的組合：高度為 47 mm (1 7/8")（相當於 250 張） 包含 330 mm × 483mm (13" x 19")、320 x 450 mm (12 5/8" x 17 11/16") (SRA3)、305 x 457 mm (12" x 18") 的組合：30 張 非上述組合：高度為 24 mm (1")（相當於 125 張） 偏移 A4、B5、LTR、EXEC、16K：高度為 47 mm (1 7/8")（相當於 250 張） A3、B4、11" x 17"、8K：高度為 24 mm (1")（相當於 125 張） |
輸出紙盤容量（紙盤 B）*3 | 無分頁裝訂處理設定、分頁、檢集 A4、B5、A5、A5R、A6R、LTR、STMTR、EXEC、16K：高度為 47 mm (1 7/8")（相當於 250 張） A3、B4、A4R、B5R、330 mm × 483mm (13" x 19")*4、320 x 450 mm (12 5/8" x 17 11/16") (SRA3)*4、305 x 457 mm (12" x 18")*4、LTRR、LGL、11" x 17"、8K、16KR：高度為 24 mm (1") 以下（相當於 125 張） 信封：30張 無分頁裝訂處理設定、分頁、檢集（使用各種尺寸時） 僅 A4、B5 和 LTR 的組合：高度為 47 mm (1 7/8")（相當於 250 張） 包含 330 mm × 483mm (13" x 19")、320 x 450 mm (12 5/8" x 17 11/16") (SRA3)、305 x 457 mm (12" x 18") 的組合：30 張 非上述組合：高度為 24 mm (1")（相當於 125 張） 偏移 A4、B5、LTR、EXEC、16K：高度為 47 mm (1 7/8")（相當於 250 張） A3、B4、11" x 17"、8K：高度為 24 mm (1")（相當於 125 張） |
輸出紙盤容量（紙盤 C）*3 | 無分頁裝訂處理設定、分頁、檢集*5 A4、B5、A5、A5R、LTR、STMTR、EXEC、16K：高度為 423 mm (16 5/8") 或 3,000 張*6 A3、B4、A4R、B5R、330 mm × 483mm (13" x 19")、320 x 450 mm (12 5/8" x 17 11/16") (SRA3)、305 x 457 mm (12" x 18")、LTRR、LGL、11" x 17"、8K、16KR：高度為 216 mm (8 1/2") 或 1,500 張 A6R：250 張*7 信封 Monarch：30 張 非 Monarch：100 張 長條紙張（487.8 mm 至 762.0 mm（19 1/4" 至 30"））（安裝 長紙進紙盤-B 或 長紙進紙盤-C 時） 64 g/m² 至 79 g/m²（17 lb 證券紙至 21 lb 證券紙）：100 張 80 g/m² 至 150 g/m²（21.3 lb 證券紙至 39.9 lb 證券紙）：50 張 151 g/m² 至 300 g/m²（55.8 lb 封面頁至 110.9 lb 封面頁）：25 張 長條紙張（超過 762 mm (30")）（使用手支撐時）：1 張 無分頁裝訂處理設定、分頁、檢集（使用各種尺寸時）*5 僅 A4、B5 和 LTR 的組合：高度為 423 mm (16 5/8") 或 3,000 張 包含 A6R 的組合：250 張*7 非上述組合：高度 216 mm (8 1/2") 或 1,500 張 偏移 A4、B5、LTR、EXEC、16K：高度為 423 mm (16 5/8") 或 3,000 張*6 A3、B4、A4R、LTRR、LGL、11" x 17"、8K：高度為 216 mm (8 1/2") 或 1,500 張 裝訂（角落、雙針） A4、B5、LTR、EXEC、16K：200 份，總計 3,000 張或高度為 423 mm (16 5/8")*8 A3、B4、A4R、LTRR、LGL、11" x 17"、8K：100 份，總計 1,500 張或高度為 216 mm (8 1/2") 不使用裝訂針 A4、LTR、16K：200 份 A3、11" x 17"、8K：100 份 |
書本紙盤容量 （僅限騎馬裝訂分頁機-AC） | 52 g/m² 至 81.4 g/m²（13.8 lb 證券紙至 21.7 lb 證券紙）紙張 裝訂 2 至 5 張：25 份 裝訂 6 至 10 張：15 份 裝訂 11 至 20 張：10 份 81.5 g/m² 至 105 g/m²（21.7 lb 證券紙至 27.9 lb 證券紙）紙張 裝訂 2 至 5 張：25 份 裝訂 6 至 10 張：15 份 106 g/m² 至 220 g/m²（28.2 lb 證券紙至 81.4 lb 封面頁）紙張 裝訂 2 至 5 張：10 份 |
可裝訂的張數*9 | 角落和雙針裝訂（非覆膜紙） A4、B5、LTR、EXEC、16K 52 g/m² 至 90 g/m²（14 lb 證券紙至 24 lb 證券紙）：65 張 91 g/m² 至 105 g/m²（25 lb 證券紙至 28 lb 證券紙）：50 張 106 g/m² 至 256 g/m²（29 lb 證券紙至 140 lb 索引紙）：2 張 A3、B4、A4R、LTRR、LGL、11" x 17"、8K 52 g/m² 至 90 g/m²（14 lb 證券紙至 24 lb 證券紙）：40 張 91 g/m² 至 105 g/m²（25 lb 證券紙至 28 lb 證券紙）：30 張 106 g/m² 至 256 g/m²（29 lb 證券紙至 140 lb 索引紙）：2 張 角落和雙針裝訂（覆膜紙） 2 張（適用於所有單位重量和紙張尺寸） 不使用裝訂針 52 g/m² 至 64 g/m²（13.8 lb 證券紙至 17 lb 證券紙）：10 張 65 g/m² 至 81.4 g/m²（17.3 lb 證券紙至 21.7 lb 證券紙）：8 張 81.5 g/m² 至 105 g/m²（21.7 lb 證券紙至 27.9 lb 證券紙）：6 張 手動裝訂 65 張 |
打孔 （已安裝打孔組件 時） | 打孔數量和紙張尺寸 安裝 內置式2/4打孔組件-A 時： 兩孔：A3、B4、A4、A4R、B5、B5R、LTR、LTRR、LGL、11" x 17"、EXEC、8K、16K、16KR 四孔：A3、A4、LTR、11" x 17"、EXEC、8K、16K 安裝 內置式2/3打孔組件-A 時： 兩孔：A3、B4、A4、A4R、B5、B5R、LTR、LTRR、LGL、11" x 17"、EXEC、8K、16K、16KR 三孔：A3、B4、A4、B5、LTR、11" x 17"、EXEC、8K、16K 紙張單位重量 52 g/m² 至 300 g/m²（14 lb 證券紙至 110 lb 封面頁） |
騎馬裝訂和折疊 （僅限騎馬裝訂分頁機-AC） | 紙張尺寸 A3、B4、A4R、305 x 457 mm (12" x 18")、LTRR、LGL、11" x 17"、自訂尺寸（195.0 mm x 270.0 mm 至 304.8 mm x 457.2 mm（7 3/4" x 10 5/8" 至 12" x 18"）） 紙張單位重量 內容頁單位重量：52 g/m² 至 220 g/m²（14 lb 證券紙至 80 lb 封面頁） 封面頁單位重量：52 g/m² 至 256 g/m²（14 lb 證券紙至 140 lb 索引紙）*10 可進行騎馬裝訂的張數（非覆膜紙）*10*11 52 g/m² 至 81.4 g/m²（14 lb 證券紙至 21.7 lb 證券紙）：20 張 81.5 g/m² 至 105 g/m²（21.7 lb 證券紙至 28 lb 證券紙）：10 張 106 g/m² 至 150 g/m²（29 lb 證券紙至 40 lb 證券紙）：5 張 151 g/m² 至 209 g/m²（56 lb 封面頁至 110 lb 索引）：4 張 210 g/m² 至 220 g/m²（77.7 lb 封面頁至 80 lb 封面頁）：3 張 可進行騎馬裝訂的張數（覆膜紙）*10*11 106 g/m² 至 150 g/m²（29 lb 證券紙至 40 lb 證券紙）：5 張 可進行騎馬折疊的張數（非覆膜紙） 52 g/m² 至 105 g/m²（14 lb 證券紙至 28 lb 證券紙）：2 至 5 張 106 g/m² 至 256 g/m²（29 lb 證券紙至 140 lb 索引紙）：1 張 可進行騎馬折疊的張數（覆膜紙） 1 張 |
尺寸 （寬 x 深 x 高） | 527 mm x 623 mm x 1,099 mm (20 3/4" x 24 1/2" x 43 1/4")*12 拉出延伸紙盤時：656 mm x 623 mm x 1,195 mm (25 7/8" x 24 1/2" x 47 1/8")*12 |
重量 | 外置式裝訂分頁機-AC 大約 36 kg (79.4 lb) 騎馬裝訂分頁機-AC 大約 60 kg (132.3 lb) |
*1無法從紙盤 A 輸出雙面列印的薄紙 2（52 g/m² 至 59 g/m²（14 lb 證券紙至 15 lb 證券紙））、覆膜紙以及單位重量為 257 g/m²（100 lb 封面頁）以上的紙張。
*2僅能從紙盤 C 輸出覆膜紙。
*3使用 64 g/m²（17 lb 證券紙）、75 g/m²（20 lb 證券紙）或 80 g/m²（21 lb 證券紙） 紙張時。在其他全部情況下，容量都會有所不同。
*4薄紙（52 g/m² 至 63 g/m²（13.8 lb 證券紙至 16.8 lb 證券紙））：30 張
*5覆膜紙：125 張
*6薄紙：高度為 216 mm (8 1/2") 或 1,500 張
*7106 g/m²（28.2 lb 證券紙）以上：最多 50 張
*8薄紙：100 份，總計 1,500 張或高度 216 mm (8 1/2")
*9安裝標準裝訂針匣時。根據紙張類型和厚度，可以裝訂的張數可能會減少。
*10包含 1 個封面頁。使用於做為封面頁的紙張重量與內文的紙張應相同或更重。
*11視紙張類型和厚度而定，可進行騎馬裝訂的張數可能不同。
*12將此選購設備安裝至主機或其他選購設備上時，在水平方向會出現 +5 mm (1/4") 的間隙。
