Staple Finisher-AC, Booklet Finisher-AC, i Unitat perforadora
Per grapar el paper, plegar-lo i utilitzar altres funcions d'acabat, instal·leu l'acabadora opcional Staple Finisher-AC o Booklet Finisher-AC.
Si s’instal·la la unitat perforadora següent a la unitat d'acabat, també podeu utilitzar la funció de perforació.
Si s’instal·la la unitat perforadora següent a la unitat d'acabat, també podeu utilitzar la funció de perforació.
2/4 Hole Puncher Unit-A /b_in_area_europe_L.gif)
/b_in_area_asia_L.gif)
/b_in_area_latin_america_L.gif)
2/3 Hole Puncher Unit-A /b_in_area_americas_L.gif)
4 Hole Puncher Unit-A
Funcions d'acabat disponibles
Les funcions d'acabat que estan disponibles quan s'instal·len la Staple Finisher-AC o la Booklet Finisher-AC es mostren a continuació.
Funcions d'ordenació
Classificar
Grup
Desplaçar
Funcions de grapat
Cantonada
Doble
Grapat quadern*1
Sense grapes
Grapat manual
Funcions de plegat
Plec quadern*1
Funcions de forat
Perforar*2
*1Només està disponible si s'ha instal·lat Booklet Finisher-AC.
*2Només està disponible si s'ha instal·lat Unitat perforadora.
NOTA
Per obtenir més informació sobre les funcions d'acabat, consulteu el següent:
Precaucions a l'hora d'utilitzar les funcions d'acabat
Precaucions a l'hora d'utilitzar la classificació i l'agrupació
Si s'arriba al límit de càrrega en baixar la safata, el paper s'expulsa automàticament a una safata disponible. Si totes les safates disponibles han arribat al límit de càrrega, la impressió es posa en pausa. Quan el paper expulsat s'elimina de la safata, es reprèn la impressió.
Precaucions a l'hora d'utilitzar la grapa
El nombre de fulls que es poden grapar varia en funció de la mida i el gruix del paper. Especificacions
Si l'equip no pot grapar el paper, canvieu-lo o reduïu el nombre de fulls que cal grapar.
Si l'equip no pot grapar el paper, canvieu-lo o reduïu el nombre de fulls que cal grapar.
Traieu el paper grapat un cop hagi sortit completament a la safata i no mentre s'estigui grapant.
Quan aparegui [Carregueu grapes a la unitat grapadora.], substituïu la caixa de grapes i afegiu més grapes. Càrrega de grapes (opció)
Si la safata arriba a la seva posició límit inferior, la impressió es posa en pausa. Quan el paper expulsat s'elimina de la safata, es reprèn la impressió.
Precaucions a l'hora d'utilitzar el grapat de quadern
L'estat de plegat varia en funció del tipus de paper i el nombre de fulls.
Quan imprimiu un gran volum de quaderns grapats, podeu baixar l'aturador de paper per continuar imprimint sense la capacitat de la safata de quaderns es vegi limitada. Si baixeu l'aturador de paper, prepareu una capsa o un altre recipient per rebre el paper d'impressió de manera que no caigui directament a terra.
Per obtenir més informació sobre com es fa servir l'aturador de paper, consulteu la descripció de les parts exteriors de la unitat d'acabat. Vista exterior
Per obtenir més informació sobre com es fa servir l'aturador de paper, consulteu la descripció de les parts exteriors de la unitat d'acabat. Vista exterior
Precaucions a l'hora d'utilitzar sense grapes
Per obtenir més informació sobre les funcions que no es poden utilitzar amb la modalitat sense grapes, consulteu Restrictions on Combinations of Copy Functions (Restriccions a les combinacions de funcions de còpia) al lloc web del manual en línia.
https://oip.manual.canon/
https://oip.manual.canon/
En funció de la posició de premsat, no podeu utilitzar la modalitat sense grapes amb paper que no es pugui imprimir per les dues cares i paper de diferents mides.
Segons l'entorn d'ús i el tipus de paper, és possible que la part premsada amb la modalitat sense grapes se separi amb facilitat.
Utilització de la grapa manual
Inseriu una pila de paper a la ranura de la unitat d'acabat i espereu durant un període de temps determinat. La pila de paper es detectarà i es graparà automàticament.
Quan es detecti la pila de paper, l'indicador del botó de la grapa parpellejarà i, quan s'hagi acabat de grapar, s'apagarà. Quan l'indicador del botó de la grapa s'apagui, traieu la pila de paper.
Quan es detecti la pila de paper, l'indicador del botó de la grapa parpellejarà i, quan s'hagi acabat de grapar, s'apagarà. Quan l'indicador del botó de la grapa s'apagui, traieu la pila de paper.
Col·loqueu la pila de paper cap avall i introduïu la cantonada que voleu grapar a l'interior.
La funció de la grapa manual no es pot utilitzar mentre s'imprimeix.
NOTA
Podeu canviar la quantitat de temps que triga a grapar de manera automàtica la pila de paper quan la inseriu. [Temps per inici de grapat en mode grapadora]
Podeu prémer el botó de grapar per grapar el paper sense esperar que ho faci l'equip de manera automàtica.
Noms de parts i funcions

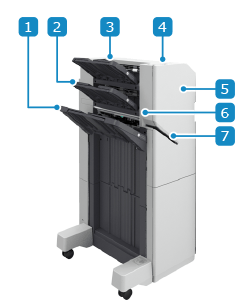

Vista exterior
Staple Finisher-AC
Booklet Finisher-AC
Safata de sortida principal (Safata C)Impressions realitzades i paper copiat. Podeu definir en quina funció voleu utilitzar la safata com a destinació de sortida. Opcions de les destinacions de sortida
Safata de sortida principal (Safata B)Impressions realitzades i paper copiat. Podeu definir en quina funció voleu utilitzar la safata com a destinació de sortida. Opcions de les destinacions de sortida
Safata de sortida principal (Safata A)Impressions realitzades i paper copiat. Podeu definir en quina funció voleu utilitzar la safata com a destinació de sortida. Opcions de les destinacions de sortida
Botó GraparDurant la funció de la grapa manual, podeu prémer el botó de grapar per grapar sense esperar.
* Inseriu una pila de paper a la ranura i espereu durant un període de temps determinat. La pila de paper es graparà de manera automàtica sense haver de prémer el botó. Utilització de la grapa manual
Tapa davantera (superior)Obriu-la quan es produeixi un encallament de paper o de grapes i quan afegiu grapes.
Quan Unitat perforadora estigui instal·lada, obriu-la per eliminar les restes de perforació.
Quan Unitat perforadora estigui instal·lada, obriu-la per eliminar les restes de perforació.
Finisher Jogger Kit-A (opció)Permet alinear les vores dels fulls de paper de sortida.
RanuraInseriu una pila de paper per grapar-lo de manera manual.
Tapa frontal (inferior)Obriu-la quan es produeixi un encallament de paper o de grapes a la unitat grapadora de quaderns i quan afegiu grapes a aquesta unitat.
Safata de quadernsImprimeix el paper de quadern grapat.
NOTA
Quan es carrega paper de mida gran a la safata de sortida (Safata A) o a la safata de sortida principal (Safata B), configureu la safata com es mostra a continuació.
La safata de sortida C alinea el paper d'impressió amb les dues guies d'alineació. Podeu ajustar la posició d'aquestes guies.
Interior
Staple Finisher-AC
Booklet Finisher-AC
Safata de restes de perforació (quan Unitat perforadora està instal·lada)Traieu-la per retirar les restes de perforació.
Unitat grapadora de quadernsTraieu-la quan es produeixi un encallament de paper o de grapes i quan afegiu grapes.
Especificacions
|
Mida, tipus i gramatge base del paper
|
Tot el paper que pot passar per l'equip* 1*2Paper utilitzable
|
|
Capacitat de la safata de sortida (Safata A)*3
|
Sense configuració d'acabat, Classificar, Agrupar
A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") d'alçada (equivalent a 250 fulls)
A3, B4, A4R, B5R, 330 mm × 483 mm (13" x 19")*4, 320 x 450 mm (12 5/8" x 17 11/16") (SRA3)*4, 305 x 457 mm (12" x 18")*4, LTRR, LGL, 11" x 17", 8K, 16KR: 24 mm (1") o menys d'alçada (equivalent a 125 fulls)
Sobres: 30 fulls
Sense configuració d'acabat, Classificar, Agrupar (quan s'utilitzen diferents mides)
Només combinació d'A4, B5, i LTR: 47 mm (1 7/8") d'alçada (equivalent a 250 fulls)
Combinació que inclou 330 mm × 483mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"): 30 fulls
Combinació diferent de l'anterior: 24 mm (1") d'alçada (equivalent a 125 fulls)
Desplaçar
A4, B5, LTR, EXEC, 16K: 47 mm (1 7/8") d'alçada (equivalent a 250 fulls)
A3, B4, 11" x 17", 8K: 24 mm (1") d'alçada (equivalent a 125 fulls)
|
|
Capacitat de la safata de sortida (safata B)*3
|
Sense configuració d'acabat, Classificar, Agrupar
A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") d'alçada (equivalent a 250 fulls)
A3, B4, A4R, B5R, 330 mm × 483 mm (13" x 19")*4, 320 x 450 mm (12 5/8" x 17 11/16") (SRA3)*4, 305 x 457 mm (12" x 18")*4, LTRR, LGL, 11" x 17", 8K, 16KR: 24 mm (1") o menys d'alçada (equivalent a 125 fulls)
Sobres: 30 fulls
Sense configuració d'acabat, Classificar, Agrupar (quan s'utilitzen diferents mides)
Només combinació d'A4, B5, i LTR: 47 mm (1 7/8") d'alçada (equivalent a 250 fulls)
Combinació que inclou 330 mm × 483mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"): 30 fulls
Combinació diferent de l'anterior: 24 mm (1") d'alçada (equivalent a 125 fulls)
Desplaçar
A4, B5, LTR, EXEC, 16K: 47 mm (1 7/8") d'alçada (equivalent a 250 fulls)
A3, B4, 11" x 17", 8K: 24 mm (1") d'alçada (equivalent a 125 fulls)
|
|
Capacitat de la safata de sortida (Safata C)*3
|
Sense configuració d'acabat, Classificar, Agrupar
*5
A4, B5, A5, A5R, LTR, STMTR, EXEC, 16K: 423 mm (16 5/8") d'alçada o 3000 fulls*6
A3, B4, A4R, B5R, 330 mm × 483 mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 216 mm (8 1/2") d'alçada o 1.500 fulls
A6R: 250 fulls*7
Sobres
Monarch: 30 fulls
Altres que no siguin Monarch: 100 fulls
Paper de full llarg (de 487,8 mm a 762,0 mm (de 19 1/4" a 30")) (quan està instal·lada Long Sheet Tray-B o Long Sheet Tray-C)
De 64 a 79 g/m² (de 17 a 21 lb opac): 100 fulls
De 80 g/m² a 150 g/m² (de 21,3 lb opac a 39,9 lb opac): 50 fulls
De 151 a 300 g/m² (de 55,8 lb a 110,9 lb portada): 25 fulls
Paper de full llarg (més de 762 mm (30")) (quan se sosté amb la mà): 1 full
Sense configuració d'acabat, Classificar, Agrupar (quan s'utilitzen diferents mides)
*5
Només combinació d'A4, B5, i LTR: 423 mm (16 5/8") d'alçada o 3.000 fulls
Combinació incloent-hi A6R: 250 fulls*7
Combinació diferent de l'anterior: 216 mm (8 1/2") d'alçada o 1.500 fulls
Desplaçar
A4, B5, LTR, EXEC, 16K: 423 mm (16 5/8") d'alçada o 3000 fulls*6
A3, B4, A4R, LTRR, LGL, 11" x 17", 8K: 216 mm (8 1/2") d'alçada o 1.500 fulls
Grapar (cantonada, doble)
A4, B5, LTR, EXEC, 16K: 200 còpies, un total de 3000 fulls o 423 mm (16 5/8") d'alçada*8
A3, B4, A4R, LTRR, LGL, 11" x 17", 8K: 100 còpies, un total de 1500 fulls o 216 mm (8 1/2") d'alçada
Sense grapes
A4, LTR, 16K: 200 còpies
A3, 11" x 17", 8K: 100 còpies
|
|
Capacitat de la safata de quaderns
(nomès Booklet Finisher-AC) |
Paper de 52 g/m² a 81,4 g/m² (de 13,8 lb opac a 21,7 lb opac)
Enquadernació de 2 a 5 fulls: 25 còpies
Enquadernació de 6 a 10 fulls: 15 còpies
Enquadernació d'11 a 20 fulls: 10 còpies
Paper de 81,5 g/m² a 105 g/m² (de 21,7 lb opac a 27,9 lb opac)
Enquadernació de 2 a 5 fulls: 25 còpies
Enquadernació de 6 a 10 fulls: 15 còpies
Paper de 106 g/m² a 220 g/m² (de 28,2 lb opac a 81,4 lb portada)
Enquadernació de 2 a 5 fulls: 10 còpies
|
|
Nombre de fulls que es poden grapar*9
|
Cantonada i Doble (paper no estucat)
A4, B5, LTR, EXEC, 16K
De 52 a 90 g/m² (de 14 a 24 lb opac): 65 fulls
De 91 a 105 g/m² (de 25 a 28 lb opac): 50 fulls
De 106 a 256 g/m² (de 29 lb opac a 140 lb índex): 2 fulls
A3, B4, A4R, LTRR, LGL, 11" x 17", 8K
De 52 a 90 g/m² (de 14 a 24 lb opac): 40 fulls
De 91 a 105 g/m² (de 25 a 28 lb opac): 30 fulls
De 106 a 256 g/m² (de 29 lb opac a 140 lb índex): 2 fulls
Racó i Doble (paper estucat)
2 fulls (per a tots els gramatges i mides de paper)
Sense grapes
De 52 a 64 g/m² (de 13,8 a 17 lb opac): 10 fulls
De 65 a 81,4 g/m² (de 17,3 a 21,7 lb opac): 8 fulls
De 81,5 g/m² a 105 g/m² (de 21,7 lb opac a 27,9 lb opac): 6 fulls
Grapat manual
65 fulls
|
|
Forat
(quan Unitat perforadora estigui instal·lat) |
Nombre de forats i mida del paper
Quan 2/4 Hole Puncher Unit-A estigui instal·lat:
Dues perforacions: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Quatre perforacions: A3, A4, LTR, 11" x 17", EXEC, 8K, 16K
Quan 2/3 Hole Puncher Unit-A estigui instal·lat:
Dues perforacions: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Tres perforacions: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K
Quan 4 Hole Puncher Unit-A estigui instal·lat:
Quatre perforacions: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Gramatge base del paper
De 52 a 300 g/m² (de 14 lb opac a 110 lb portada)
|
|
Plegar i grapar quadern
(només Booklet Finisher-AC) |
Mida de paper
A3, B4, A4R, 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", mida personalitzada (de 195,0 mm x 270,0 mm a 304,8 mm x 457,2 mm (de 7 3/4" x 10 5/8" a 12" x 18"))
Gramatge base del paper
Gramatge base de les pàgines de continguts: De 52 a 220 g/m² (de 14 lb opac a 80 lb portada)
Gramatge base de la portada: De 52 a 256 g/m² (de 14 lb opac a 140 lb índex)*10
Nombre de fulls que es poden grapar en quaderns (paper no estucat)
*10*11
De 52 a 81,4 g/m² (de 14 a 21,7 lb opac): 20 fulls
De 81,5 g/m² a 105 g/m² (de 21,7 lb opac a 28 lb opac): 10 fulls
De 106 a 150 g/m² (de 29 a 40 lb opac): 5 fulls
De 151 a 209 g/m² (de 56 lb portada a 110 lb índex): 4 fulls
De 210 a 220 g/m² (de 77,7 a 80 lb portada): 3 fulls
Nombre de fulls que es poden grapar en quaderns (paper estucat)
*10*11
De 106 g/m² a 150 g/m² (de 29 lb opac a 40 lb opac): 5 fulls
Nombre de fulls que es poden plegar en quaderns (paper no estucat)
De 52 g/m² a 105 g/m² (de 14 lb opac a 28 lb opac): De 2 a 5 fulls
De 106 a 256 g/m² (de 29 lb opac a 140 lb índex): 1 full
Nombre de fulls que es poden plegar en quaderns (paper estucat)
1 full
|
|
Dimensions
(Am x Prof x Al) |
527 mm x 623 mm x 1099 mm (20 3/4" x 24 1/2" x 43 1/4")*12
Quan es desplega la safata auxiliar: 656 mm x 623 mm x 1195 mm (25 7/8" x 24 1/2" x 47 1/8")*12
|
|
Gramatge
|
Staple Finisher-AC
Aproximadament 36 kg (79,4 lb)
Booklet Finisher-AC
Aproximadament 60 kg (132,3 lb)
|
*1 La impressió a doble cara en Fi 2 (de 52 g/m² a 59 g/m² (de 14 lb opac a 15 lb opac)), en paper estucat i en paper amb un gramatge de 257 g/m² (100 lb cover) o més no es pot fer des de la safata A.
*2El paper estucat només es pot treure des de la safata C.
*3Quan utilitzeu paper 64 g/m² (17 lb opac), 75 g/m² (20 lb opac) o 80 g/m² (21 lb opac). La capacitat varia en tots els altres casos.
*430 fulls per a paper fi (de 52 g/m² a 63 g/m² (de 13,8 lb opac a 16,8 lb opac)).
*5125 fulls per a paper estucat
*6216 mm (8 1/2") d’alçada o 1500 fulls per a paper Fi
*7Fins a 50 fulls per a 106 g/m² (28,2 lb opac) o més
*8100 còpies, un total de 1500 fulls o 216 mm (8 1/2") d’alçada per a paper Fi
*9Quan hi ha instal·lat un cartutx de grapes estàndard. Segons el tipus i el gruix del paper, el nombre de fulls que es poden grapar pot disminuir.
*10Incloent 1 portada. El paper utilitzat per a les portades ha de ser igual o més pesat que el paper per al cos.
*11Segons el tipus i el gramatge del paper, el nombre de fulls que es poden grapar en quaderns pot variar.
*12Quan aquest equipament opcional està connectat a la unitat principal o un altre equipament opcional, hi haurà un espai de +5 mm (1/4") en direcció horitzontal.
