Staple Finisher-AC, Booklet Finisher-AC a Jednotka děrovačky

Chcete-li sešívat papír, skládat papír a používat další funkce kompletace, nainstalujte volitelný Staple Finisher-AC nebo Booklet Finisher-AC.
Chcete-li používat funkci děrování, musíte na finišer také nainstalovat následující jednotka děrovačky.

2/4 Hole Puncher Unit-A

2/3 Hole Puncher Unit-A

4 Hole Puncher Unit-A

Dostupné funkce kompletace

Opatření při používání funkcí kompletace

Použití ručního sešívání

Názvy součástí a jejich funkce

Specifikace

Dostupné funkce kompletace

Funkce kompletace, které jsou k dispozici, když je nainstalován Staple Finisher-AC nebo Booklet Finisher-AC, jsou uvedeny níže.

Funkce řazení

Třídit

Skupina

Přesah

Funkce sešívání

Rohové

Dvojité

Sedlové sešití*1

Bez svorek

Ruční sešívání

Funkce skládání

Skládání ve hřbetu*1

Funkce děrování

Děrovat*2

*1Dostupné pouze v případě, že je nainstalována jednotka Booklet Finisher-AC.

*2Dostupné pouze v případě, že je nainstalována jednotka Jednotka děrovačky.

POZNÁMKA

Podrobnosti o nastavení položek jednotlivých funkcí viz následující:

Doplňky s funkcemi kompletace

Opatření při používání funkcí kompletace

Bezpečnostní opatření při použití funkce sloučení a seskupení

Pokud je během spouštění zásobníku dosaženo limitu zatížení, papír se automaticky vysune do dostupného zásobníku. Pokud všechny dostupné přihrádky dosáhly svého limitu zatížení, tisk se pozastaví. Po vyjmutí vysunutého papíru z přihrádky se tisk obnoví.

Bezpečnostní opatření při používání sešívačky

Maximální počet listů, které je možné sešít, se liší v závislosti na typu a tloušťce papíru. Specifikace
Pokud přístroj nemůže sešít papír, vyměňte papír nebo snižte počet listů, které se mají sešít.

Odstraňte sešívaný papír až po jeho úplném vysunutí do přihrádky a během sešívání jej nevyjímejte.

Když se zobrazí [Vložte svorky do jednotky sešívačky.], vyměňte štoček sponek a přidejte další svorky. Přidávání sponek (volitelné)

Pokud přihrádka dosáhne své dolní mezní polohy, tisk se pozastaví. Po vyjmutí vysunutého papíru z přihrádky se tisk obnoví.

Bezpečnostní opatření při používání sedlového sešití

Podmínka skládání se liší v závislosti na typu papíru a počtu listů.

Když vydáváte velký objem brožur se sedlovým sešitím, můžete snížit zarážku papíru a pokračovat v tisku, aniž byste byli omezeni kapacitou přihrádky na brožury. Pokud zarážku papíru snížíte, připravte si krabici nebo jiný obal na papír na výstupu, aby nepadal přímo na podlahu.
Podrobnosti k ovládání zarážky papíru naleznete v popisu vnějších částí finišeru. Pohled zvenčí

Bezpečnostní opatření při používání bez svorky

Podrobnosti o funkcích, které nelze použít s funkcí Bez svorky, naleznete v Restrictions on Combinations of Copy Functions (Omezení kombinací pro funkce kopírování) na webu online příručky.
https://oip.manual.canon/

V závislosti na poloze svázání nelze použít funkci Bez sešívačky u papíru, který nelze potisknout na obě strany, a u papíru různých velikostí.

V závislosti na prostředí použití a typu papíru se může ohyb vytvořený pomocí funkce Bez sešívačky snadno rozpadnout.

Použití ručního sešívání

Vložte stoh papíru do otvoru finišeru a počkejte určitou dobu. Stoh papíru se rozpozná a sešije automaticky.
Když je detekován stoh papíru, indikátor tlačítka sešití zabliká a po sešívání se vypne. Když indikátor tlačítka sešití zhasne, vysuňte stoh papíru.

Položte stoh papíru lícem dolů a vložte roh, který chcete sešít, rovně dovnitř.

Během tisku nelze provést ruční sešívání.

POZNÁMKA

Můžete změnit dobu automatického sešívání stohu papíru po vložení. [Čas do spuštění sešívání v režimu Sešívačka]

Stisknutím tlačítka sešití můžete papír sešít, aniž byste museli čekat, až jej přístroj sešije za vás.

Názvy součástí a jejich funkce

Pohled zvenčí

Vnitřní prostor

Pohled zvenčí

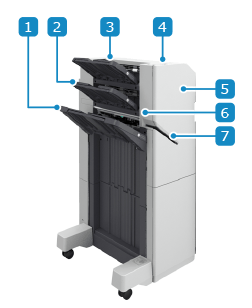

Staple Finisher-AC

Booklet Finisher-AC

Výstupní přihrádka (přihrádka C)

Výstup na tištěný a kopírovaný papír. Můžete nastavit, která funkce se má použít jako výstupní místo. Nastavení určení výstupu

Výstupní přihrádka (přihrádka B)

Výstup na tištěný a kopírovaný papír. Můžete nastavit, která funkce se má použít jako výstupní místo. Nastavení určení výstupu

Výstupní přihrádka (přihrádka A)

Výstup na tištěný a kopírovaný papír. Můžete nastavit, která funkce se má použít jako výstupní místo. Nastavení určení výstupu

Tlačítko sešití

Během ručního sešívání můžete stisknutím tlačítka sešití provést sešití bez čekání.

* Vložte stoh papíru do slotu a počkejte určitou dobu. Stoh papíru se sešije automaticky, aniž byste museli stisknout tlačítko. Použití ručního sešívání

Přední přebal (horní)

Otevřete ji, když se zachytí papír nebo sponka, a při přidávání sponek.
Když je nainstalována Jednotka děrovačky, otevřete ji a zlikvidujte odpad z děrovačky.

Finisher Jogger Kit-A (volitelná možnost)

Umožňuje zarovnat okraje výstupních listů papíru.

Slot

Vložte stoh papíru, který chcete ručně sešít.

Přední kryt (spodní)

Otevřete ji, když se v jednotce sedlového sešívání zachytí papír nebo sponka, a při přidávání sponek do jednotky sedlového sešívání.

Přihrádka na brožury

Výstup papíru brožury se sedlovým sešitím.

POZNÁMKA

Když se do výstupní přihrádky (přihrádka A) nebo výstupní přihrádky (přihrádka B) zavádí velký papír, nastavte přihrádku podle následující ilustrace.

Výstupní přihrádka C vyrovnává vystupující papír pomocí dvou vyrovnávacích vodítek. Tato vodítka lze nastavit na požadovanou polohu.

[Nastavení zarovnání přihrádky C finišeru] (pouze pro Řada 8100)

Vnitřní prostor

Staple Finisher-AC

Booklet Finisher-AC

Zásobník odpadu z děrovačky (když je nainstalována Jednotka děrovačky)

Vysuňte, chcete-li odstranit odpad z děrovačky.

Jednotka sedlového sešívání

Vysuňte, když se zachytí papír nebo sponka, a při přidávání sponek.

Specifikace

Velikost, typ a plošná hmotnost papíru	Veškerý papír, který může projít přístrojem12Použitelný papír
Kapacita výstupní přihrádky (přihrádka A)*3	Žádná nastavení dokončování, třídění, seskupování A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") na výšku (odpovídá 250 listům) A3, B4, A4R, B5R, 330 mm × 483mm (13" × 19")4, 320 × 450 mm (12 5/8" × 17 11/16") (SRA3)4, 305 × 457 mm (12" × 18")*4, LTRR, LGL, 11" × 17", 8K, 16KR: Výška 24 mm (1") nebo méně (odpovídá 125 listům) Obálky: 30 listů Žádná nastavení dokončování, řazení, seskupování (při použití různých velikostí) Pouze kombinace A4, B5 a LTR: 47 mm (1 7/8") na výšku (odpovídá 250 listům) Kombinace zahrnující 330 mm × 483 mm (13" × 19"), 320 × 450 mm (12 5/8" × 17 11/16") (SRA3), 305 × 457 mm (12" × 18"): 30 listů Jiná kombinace než výše: Výška 24 mm (1") (odpovídá 125 listům) Přesah A4, B5, LTR, EXEC, 16K: 47 mm (1 7/8") na výšku (odpovídá 250 listům) A3, B4, 11" x 17", 8K: Výška 24 mm (1") (odpovídá 125 listům)
Kapacita výstupní přihrádky (přihrádka B)*3	Žádná nastavení dokončování, třídění, seskupování A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") na výšku (odpovídá 250 listům) A3, B4, A4R, B5R, 330 mm × 483mm (13" × 19")4, 320 × 450 mm (12 5/8" × 17 11/16") (SRA3)4, 305 × 457 mm (12" × 18")*4, LTRR, LGL, 11" × 17", 8K, 16KR: Výška 24 mm (1") nebo méně (odpovídá 125 listům) Obálky: 30 listů Žádná nastavení dokončování, řazení, seskupování (při použití různých velikostí) Pouze kombinace A4, B5 a LTR: 47 mm (1 7/8") na výšku (odpovídá 250 listům) Kombinace zahrnující 330 mm × 483 mm (13" × 19"), 320 × 450 mm (12 5/8" × 17 11/16") (SRA3), 305 × 457 mm (12" × 18"): 30 listů Jiná kombinace než výše: Výška 24 mm (1") (odpovídá 125 listům) Přesah A4, B5, LTR, EXEC, 16K: 47 mm (1 7/8") na výšku (odpovídá 250 listům) A3, B4, 11" x 17", 8K: Výška 24 mm (1") (odpovídá 125 listům)
Kapacita výstupní přihrádky (přihrádka C)*3	Žádná nastavení dokončování, třídění, seskupování 5 A4, B5, A5, A5R, LTR, STMTR, EXEC, 16K: 423 mm (16 5/8") na výšku nebo 3 000 listů6 A3, B4, A4R, B5R, 330 mm × 483mm (13" × 19"), 320 × 450 mm (12 5/8" × 17 11/16") (SRA3), 305 × 457 mm (12" × 18"), LTRR, LGL, 11“ × 17", 8K, 16KR: Výška 216 mm (8 1/2") nebo 1 500 listů A6R: 250 listů7 Obálky Monarch: 30 listů Jiná než Monarch: 100 listů Dlouhý list papíru (487,8 mm až 762,0 mm (19 1/4" až 30")) (při použití Long Sheet Tray-B nebo Long Sheet Tray-C) 64 g/m² až 79 g/m² (17 lb bond až 21 lb bond): 100 listů 80 g/m² až 150 g/m² (21,3 lb bond až 39,9 lb bond): 50 listů 151 g/m² až 300 g/m² (55,8 lb až 110,9 lb přebal): 25 listů Dlouhý list papíru (více než 762 mm (30")) (při ručním podepření): 1 list Žádná nastavení dokončování, řazení, seskupování (při použití různých velikostí) 5 Pouze kombinace A4, B5 a LTR: Výška 423 mm (16 5/8") nebo 3 000 listů Kombinace zahrnující A6R: 250 listů7 Jiná kombinace než výše: Výška 216 mm (8 1/2") nebo 1 500 listů Přesah A4, B5, LTR, EXEC, 16K: 423 mm (16 5/8") na výšku nebo 3 000 listů6 A3, B4, A4R, LTRR, LGL, 11" × 17", 8K: Výška 216 mm (8 1/2") nebo 1 500 listů Sešívání (rohové/dvojité) A4, B5, LTR, EXEC, 16K: 200 kopií, celkem 3 000 listů nebo 423 mm (16 5/8") na výšku*8 A3, B4, A4R, LTRR, LGL, 11" × 17", 8K: 100 výtisků, celkem 1 500 listů nebo 216 mm (8 1/2") na výšku Bez svorek A4, LTR, 16K: 200 kopií A3, 11" x 17", 8K: 100 kopií
Kapacita přihrádky na brožury (pouze Booklet Finisher-AC)	52 g/m² až 81,4 g/m² (13,8 lb bond až 21,7 lb bond) Papír Vazba 2 až 5 listů: 25 kopií Vazba 6 až 10 listů: 15 kopií Vazba 11 až 20 listů: 10 kopií 81,5 g/m² až 105 g/m² (21,7 lb bond až 27,9 lb bond) Papír Vazba 2 až 5 listů: 25 kopií Vazba 6 až 10 listů: 15 kopií Papír 106 až 220 g/m² (28,2 lb vazba 81,4 lb strana obálky) Vazba 2 až 5 listů: 10 kopií
Počet listů, které lze sešít*9	Rohový a dvojitý (nepotažený papír) A4, B5, LTR, EXEC, 16K 52 g/m² až 90 g/m² (14 lb bond až 24 lb bond): 65 listů 91 g/m² až 105 g/m² (25 lb bond až 28 lb bond): 50 listů 106 g/m² až 256 g/m² (29 lb bond až 140 lb index): 2 listů A3, B4, A4R, LTRR, LGL, 11" × 17", 8K 52 g/m² až 90 g/m² (14 lb bond až 24 lb bond): 40 listů 91 g/m² až 105 g/m² (25 lb bond až 28 lb bond): 30 listů 106 g/m² až 256 g/m² (29 lb bond až 140 lb index): 2 listů Rohový a dvojitý (potažený papír) 2 listy (pro všechny gramáže a velikosti papíru) Bez svorek 52 g/m² až 64 g/m² (13,8 lb bond až 17 lb bond): 10 listů 65 g/m² až 81,4 g/m² (17,3 lb bond až 21,7 lb bond): 8 listů 81,5 g/m² až 105 g/m² (21,7 lb bond až 27,9 lb bond): 6 listů Ruční sešívání 65 listů
Děrování (když je nainstalována Jednotka děrovačky)	Počet děrovaných otvorů a velikost papíru Když je nainstalována 2/4 Hole Puncher Unit-A: Dva otvory: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" × 17", EXEC, 8K, 16K, 16KR Čtyři otvory: A3, A4, LTR, 11" × 17", EXEC, 8K, 16K Když je nainstalována 2/3 Hole Puncher Unit-A: Dva otvory: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" × 17", EXEC, 8K, 16K, 16KR Tři otvory: A3, B4, A4, B5, LTR, 11" × 17", EXEC, 8K, 16K Když je nainstalována 4 Hole Puncher Unit-A: Čtyři otvory: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" × 17", EXEC, 8K, 16K, 16KR Základní hmotnost papíru 52 g/m² až 300 g/m² (14 lb vazba až 110 lb přebal)
Sedlové sešití a přeložení (pouze Booklet Finisher-AC)	Velikost papíru A3, B4, A4R, 305 × 457 mm (12" × 18"), LTRR, LGL, 11" × 17", vlastní velikost (195,0 mm × 270,0 mm až 304,8 mm × 457,2 mm (7 3/4" × 10 5/8" až 12" × 18")). Základní hmotnost papíru Gramáž stránek s obsahem: 52 g/m² až 220 g/m² (14 lb vazba až 80 lb přebal) Gramáž přebalu: 52 g/m² až 256 g/m² (14 lb vazba až 140 lb index)10 Počet listů, které lze sedlově sešít (papír bez povrchové úpravy) 1011 52 g/m² až 81,4 g/m² (14 lb bond až 21,7 lb bond): 20 listů 81,5 g/m² až 105 g/m² (21,7 lb bond až 28 lb bond): 10 listů 106 g/m² až 150 g/m² (29 lb bond až 40 lb bond): 5 listů 151 až 209 g/m² (56 lb přebal až 110 lb rejstřík): 4 listů 210 g/m² až 220 g/m² (77,7 až 80 lb přebal): 3 listů Počet listů, které lze sedlově sešít (papír s povrchovou úpravou) 10*11 106 g/m² až 150 g/m² (29 lb bond až 40 lb bond): 5 listů Počet listů, které lze složit ve hřbetu (papír bez povrchové úpravy) 52 g/m² až 105 g/m² (14 lb bond až 28 lb bond): 2 až 5 listů 106 g/m² až 256 g/m² (29 lb bond až 140 lb index): 1 list Počet listů, které lze složit ve hřbetu (křídový papír) 1 list
Rozměry (ŠxHxV)	527 mm × 623 mm × 1 099 mm (20 3/4" × 24 1/2" × 43 1/4")12 Když je výsuvný zásobník vysunutý: 656 mm × 623 mm × 1 195 mm (25 7/8" × 24 1/2" × 47 1/8")12
Hmotnost	Staple Finisher-AC přibližně 36 kg (79,4 lb) Booklet Finisher-AC přibližně 60 kg (132,3 lb)

*1Ze zásobníku A nelze tisknout oboustranně na tenký papír 2 (52 g/m² až 59 g/m² (14 lb bond až 15 lb bond)), papír s povrchovou úpravou a papír s gramáží 257 g/m² (100 lb přebal) nebo vyšší.

*2Papír s povrchovou úpravou lze vytisknout pouze ze zásobníku C.

*3Při použití papíru 64 g/m² (vazba 17 lb), 75 g/m² (vazba 20 lb)nebo 80 g/m² (vazba 21 lb). Ve všech ostatních případech se kapacita liší.

*430 listů pro tenký papír (52 až 63 g/m² (13,8 lb až 16,8 lb vazba)).

*5 125 listů papírů s povrchovou úpravou.

*6216 mm (8 1/2") na výšku nebo 1 500 listů pro tenký papír

*7Až 50 listů s gramáží 106 g/m² (28,2 lb bond) nebo více

*8100 kopií, celkem 1 500 listů nebo 216 mm (8 1/2") na výšku pro tenký papír.

*9Když je nainstalován standardní zásobník se svorkami. V závislosti na typu a tloušťce papíru se může snížit počet listů, které lze sešít.

*10Včetně 1 titulní strany. Je nutné, aby papír použitý pro přebal měl stejnou nebo vyšší hmotnost než papír pro hlavní část.

*11V závislosti na typu a tloušťce papíru se může lišit počet archů, které lze sešít.

*12Pokud je toto volitelné zařízení připojeno k hlavní jednotce nebo jinému volitelnému zařízení, vznikne ve vodorovném směru mezera +5 mm (1/4").
