Staple Finisher-AC, Booklet Finisher-AC og Hulleenhed

For at hæfte papir, folde papir og bruge andre finishing-funktioner skal du installere den valgfrie Staple Finisher-AC eller Booklet Finisher-AC.
Ved at installere følgende hulleenhed på finisheren kan du også bruge stansefunktionen.

2/4 Hole Puncher Unit-A

2/3 Hole Puncher Unit-A

4 Hole Puncher Unit-A

Tilgængelige efterbehandlingsfunktioner

Forholdsregler ved brug af efterbehandlingsfunktioner

Brug af manuel hæftning

Delenes navne og funktioner

Specifikationer

Tilgængelige efterbehandlingsfunktioner

De finisher-funktioner, der er tilgængelige, når Staple Finisher-AC eller Booklet Finisher-AC er installeret, vises nedenfor.

Sorteringsfunktioner

Sætsortering

Gruppe

Forskydning

Hæftefunktioner

Hjørne

Dobbelt

Ryghæftning*1

Hæftefri

Manuel hæftning

Foldefunktioner

Rygfoldning*1

Hulningsfunktioner

Hulning*2

*1Kun tilgængelig, når Booklet Finisher-AC er installeret.

*2Kun tilgængelig, når Hulleenhed er valgt.

BEMÆRK!

For oplysninger om efterbehandlingsfunktioner skal du se følgende:

Indstillinger med finishing-funktioner

Forholdsregler ved brug af efterbehandlingsfunktioner

Forholdsregler ved brug af sætsortér og staksortér

Hvis belastningsgrænsen nås under bakkesænkning, skubbes papiret automatisk ud i en ledig bakke. Når stakgrænsen er nået for alle bakker, sættes udskrivning på pause. Når det udkastede papir fjernes fra bakken, genoptages udskrivningen.

Forholdsregler ved brug af hæftning

Det højeste antal ark, der kan ryghæftes, varierer afhængigt af papirformatet. Specifikationer
Hvis maskinen ikke kan hæfte papiret, skal du skifte papir eller reducere antallet af ark, der skal hæftes.

Fjern hæftet papir, når det er blevet helt udskrevet til bakken, og fjern det ikke, mens det hæftes.

Når [Ilæg hæfteklammer i hæfteenheden.] vises, skal du udskifte hæftekassetten og tilføje flere hæfteklammer. Sådan tilføjes hæfteklammer (valgfrit)

Hvis bakken når sin nedre grænseposition, sættes udskrivningen på pause. Når det udkastede papir fjernes fra bakken, genoptages udskrivningen.

Forholdsregler ved brug af ryghæftning

Foldetilstanden kan variere afhængigt af papirtypen og antallet af ark.

Når du udskriver en stor mængde ryghæftningshæfter, kan du sænke papirstopperen for at fortsætte udskrivningen uden at være begrænset af hæftebakkens kapacitet. Hvis du sænker papirstopperen, skal du klargøre en kasse eller en anden beholder til at modtage outputpapiret, så det ikke falder direkte på gulvet.
Se beskrivelsen af de udvendige dele af finisheren for nærmere oplysninger om, hvordan du betjener papirstopperen. Udvendig visning

Forholdsregler ved brug af hæftefri

For oplysninger om de funktioner, der ikke kan bruges med hæftefri skal du se Restrictions on Combinations of Copy Functions (Begrænsninger på kombinationer af kopieringsfunktioner) på webstedet med onlinemanualer.
https://oip.manual.canon/

Afhængigt af krympepositionen kan du ikke bruge Hæftefri med papir, der ikke kan udskrives på begge sider, og papir med forskellige størrelser.

Afhængigt af brugsmiljøet og papirtypen kan delen, der er krympet med hæftefri, nemt falde fra hinanden.

Brug af manuel hæftning

Læg en stak papir i efterbehandlingsåbningen, og vent i et vist tidsrum. Papirstakken registreres og hæftes automatisk.
Når stakken af papir registreres, blinker hæfteknappens indikator, og når hæftningen er færdig, slukkes den. Når indikatoren for hæfteknap slukker, skal du trække papirstakken ud.

Læg papirstakken med forsiden nedad, og indsæt hjørnet, der skal hæftes, lige ind.

Du kan ikke foretage manuel hæftning, mens der bliver printet.

BEMÆRK!

Du kan ændre, hvor lang tid det tager at hæfte papirstakken automatisk, når den indsættes. [Tid til hæftning starter i Hæftningsmetode]

Du kan trykke på hæfteknappen for at hæfte papiret uden at vente på, at maskinen hæfter det for dig.

Delenes navne og funktioner

Udvendig visning

Indvendigt

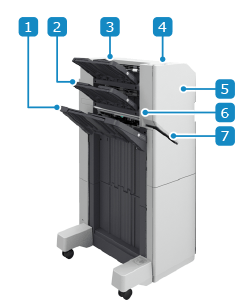

Udvendig visning

Staple Finisher-AC

Booklet Finisher-AC

Udbakke (bakke C)

Udskriver trykt og kopieret papir. Du kan indstille, hvilken funktion bakken skal bruges som udskriftsdestination. Indstillinger for outputdestination

Udbakke (bakke B)

Udskriver trykt og kopieret papir. Du kan indstille, hvilken funktion bakken skal bruges som udskriftsdestination. Indstillinger for outputdestination

Udbakke (bakke A)

Udskriver trykt og kopieret papir. Du kan indstille, hvilken funktion bakken skal bruges som udskriftsdestination. Indstillinger for outputdestination

Hæftningsknap

Under manuel hæftning kan du trykke på hæfteknappen for at hæfte uden at vente.

*Læg en stak papir i åbningen, og vent i et vist tidsrum. Papirstakken hæftes automatisk uden at skulle trykke på knappen. Brug af manuel hæftning

Foromslag (øverst)

Åbn denne, når der opstår papir- eller hæfteklammestop, og når du tilføjer hæfteklammer.
Når Hulleenhed er installeret, skal du åbne denne for at bortskaffe hulleaffald.

Finisher Jogger Kit-A (valgfrit udstyr)

Tillader, at kanterne på udbakkepapirerne kan justeres.

Åbning

Indsæt en stak papir for at hæfte manuelt.

Frontdæksel (nederste)

Åbn denne, når der opstår et papir- eller hæfteklammestop i ryghæftningsenheden, og når du tilføjer hæfteklammer til ryghæftningsenheden.

Hæftebakke

Udsender hæftepapir med hæftesting.

BEMÆRK!

Når stort papir føres til udbakken (Bakke A) eller udbakken (Bakke B), skal du indstille bakken som vist nedenfor.

Udbakke C justerer outputpapir med deres to justeringsstyr. Du kan justere placeringen af disse styr.

[Finisher bakke C, justering] (kun for 8100-serie)

Indvendigt

Staple Finisher-AC

Booklet Finisher-AC

Hulleaffaldsbakke (når Hulleenhed er installeret)

Træk ud for at bortskaffe hulleaffald.

Ryghæftningsenhed

Træk denne ud, når der opstår papir- eller hæfteklammestop, og når du tilføjer hæfteklammer.

Specifikationer

Papirstørrelse, type og basisvægt	Alt papir, der kan passere gennem maskinen12Anvendeligt papir
Kapacitet for udskriftsbakke (bakke A)*3	Ingen efterbehandlingsindstillinger, sætvis, gruppe A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") i højden (svarer til 250 ark) A3, B4, A4R, B5R, 330 mm × 483mm (13" x 19")4, 320 x 450 mm (12 5/8" x 17 11/16") (SRA3)4, 305 x 457 mm (12" x 18")*4, LTRR, LGL, 11" x 17", 8K, 16KR: 24 mm (1") eller mindre i højden (svarer til 125 ark) Kuverter: 30 ark Ingen efterbehandlingsindstillinger, sætvis, gruppe (ved brug af forskellige størrelser) Kun kombination af A4, B5 og LTR: 47 mm (1 7/8") i højden (svarer til 250 ark) Kombination inklusive 330 mm × 483mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"): 30 ark Anden kombination end ovenstående: 24 mm (1") i højden (svarer til 125 ark) Forskydning A4, B5, LTR, EXEC, 16K: 47 mm (1 7/8") i højden (svarer til 250 ark) A3, B4, 11" x 17", 8K: 24 mm (1") i højden (svarer til 125 ark)
Kapacitet for udbakke (bakke B)*3	Ingen efterbehandlingsindstillinger, sætvis, gruppe A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") i højden (svarer til 250 ark) A3, B4, A4R, B5R, 330 mm × 483mm (13" x 19")4, 320 x 450 mm (12 5/8" x 17 11/16") (SRA3)4, 305 x 457 mm (12" x 18")*4, LTRR, LGL, 11" x 17", 8K, 16KR: 24 mm (1") eller mindre i højden (svarer til 125 ark) Kuverter: 30 ark Ingen efterbehandlingsindstillinger, sætvis, gruppe (ved brug af forskellige størrelser) Kun kombination af A4, B5 og LTR: 47 mm (1 7/8") i højden (svarer til 250 ark) Kombination inklusive 330 mm × 483mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"): 30 ark Anden kombination end ovenstående: 24 mm (1") i højden (svarer til 125 ark) Forskydning A4, B5, LTR, EXEC, 16K: 47 mm (1 7/8") i højden (svarer til 250 ark) A3, B4, 11" x 17", 8K: 24 mm (1") i højden (svarer til 125 ark)
Udbakkens kapacitet (Bakke C)*3	Ingen efterbehandlingsindstillinger, sætvis, gruppe 5 A4, B5, A5, A5R, LTR, STMTR, EXEC, 16K: 423 mm (16 5/8") i højden eller 3.000 ark6 A3, B4, A4R, B5R, 330 mm × 483mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 216 mm (8 1/2") i højden eller 1.500 ark A6R: 250 ark7 Kuverter Monarch: 30 ark Andet end Monarch: 100 ark Langt ark papir (487,8 mm til 762,0 mm (19 1/4" til 30")) (når Long Sheet Tray-B eller Long Sheet Tray-C er monteret) 64 g/m² til 79 g/m² (17 lb indbinding til 21 lb indbinding): 100 ark 80 g/m² til 150 g/m² (21,3 lb indbinding til 39,9 lb indbinding): 50 ark 151 g/m² til 300 g/m² (55,8 lb omslag til 110,9 lb indeks) 25 ark Langt ark papir (mere end 762 mm (30")) (ved støtte med hånden): 1 ark Ingen efterbehandlingsindstillinger, sætvis, gruppe (ved brug af forskellige størrelser) 5 Kun kombination af A4, B5 og LTR: 423 mm (16 5/8") i højden eller 3.000 ark Kombination, herunder A6R: 250 ark7 Anden kombination end ovenstående: 216 mm (8 1/2") i højden eller 1.500 ark Forskydning A4, B5, LTR, EXEC, 16K: 423 mm (16 5/8") i højden eller 3.000 ark6 A3, B4, A4R, LTRR, LGL, 11" x 17", 8K: 216 mm (8 1/2") i højden eller 1.500 ark Hæftning (hjørne, dobbelt) A4, B5, LTR, EXEC, 16K: 200 kopier, 3.000 ark i alt eller 423 mm (16 5/8") i højden*8 A3, B4, A4R, LTRR, LGL, 11" x 17", 8K: 100 kopier, i alt 1.500 ark eller 216 mm (8 1/2") i højden Hæftefri A4, LTR, 16K: 200 kopier A3, 11" x 17", 8K: 100 kopier
Hæftebakkens kapacitet (Booklet Finisher-AC kun)	52 g/m² til 81,4 g/m² (13,8 lb indbinding til 21,7 lb indbinding) papir Indbinding af 2 til 5 ark: 25 kopier Indbinding af 6 til 10 ark: 15 kopier Indbinding af 11 til 20 ark: 10 kopier 81,5 g/m² til 105 g/m² (21,7 lb indbinding til 27,9 lb indbinding) papir Indbinding af 2 til 5 ark: 25 kopier Indbinding af 6 til 10 ark: 15 kopier 106 g/m² til 220 g/m² papir (28,2 lb indbinding til 81,4 lb omslag) Indbinding af 2 til 5 ark: 10 kopier
Antal ark, som kan ryghæftes*9	Hjørne og dobbelt (ubelagt papir) A4, B5, LTR, EXEC, 16K 52 g/m² til 90 g/m² (14 lb indbinding til 24 lb indbinding): 65 ark 91 g/m² til 105 g/m² (25 lb indbinding til 28 lb indbinding): 50 ark 106 g/m² til 256 g/m² (29 lb indbinding til 140 lb indeks): 2 ark A3, B4, A4R, LTRR, LGL, 11" x 17", 8K 52 g/m² til 90 g/m² (14 lb indbinding til 24 lb indbinding): 40 ark 91 g/m² til 105 g/m² (25 lb indbinding til 28 lb indbinding): 30 ark 106 g/m² til 256 g/m² (29 lb indbinding til 140 lb indeks): 2 ark Hjørne og dobbelt (coated papir) 2 ark (for alle basisvægte og papirstørrelser) Hæftefri 52 g/m² til 64 g/m² (13,8 lb indbinding til 17 lb indbinding): 10 ark 65 g/m² til 81,4 g/m² (17,3 lb indbinding til 21,7 lb indbinding): 8 ark 81,5 g/m² til 105 g/m² (21,7 lb indbinding til 27,9 lb indbinding): 6 ark Manuel hæftning 65 ark
Lav hul (når Hulleenhed er installeret)	Antal huller og papirstørrelse Når 2/4 Hole Puncher Unit-A er installeret: To huller: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Fire huller: A3, A4, LTR, 11" x 17", EXEC, 8K, 16K Når 2/3 Hole Puncher Unit-A er installeret: To huller: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Tre huller: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K Når 4 Hole Puncher Unit-A er installeret: Fire huller: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Papirets basisvægt 52 g/m² til 300 g/m² (14 lb indbinding til 110 lb omslag)
Ryghæftning og foldning (kun Booklet Finisher-AC)	Papirformat A3, B4, A4R, 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", tilpasset størrelse (195,0 mm x 270,0 mm til 304,8 mm x 457,2 mm (7 3/4" x 10 5/8" til 12" x 18")) Papirets basisvægt Indholdssiders basisvægt: 52 g/m² til 220 g/m² (14 lb indbinding til 80 lb omslag) Omslagsbasisvægt: 52 g/m² til 256 g/m² (14 lb indbinding til 140 lb indeks)10 Antal ark, som kan ryghæftes (ikke-coated papir) 1011 52 g/m² til 81,4 g/m² (14 lb indbinding til 21,7 lb indbinding): 20 ark 81,5 g/m² til 105 g/m² (21,7 lb indbinding til 28 lb indbinding): 10 ark 106 g/m² til 150 g/m² (29 lb indbinding til 40 lb indbinding): 5 ark 151 g/m² til 209 g/m² (56 lb omslag til 110 lb indeks) 4 ark 210 g/m² til 220 g/m² (77,7 lb omslag til 80 lb indeks) 3 ark Antal ark, som kan ryghæftes (coated papir) 10*11 106 g/m² til 150 g/m² (29 lb indbinding til 40 lb indbinding): 5 ark Antal ark, der kan rygfoldes (ikke-coatet papir) 52 g/m² til 105 g/m² (14 lb indbinding til 28 lb indbinding): 2 til 5 ark 106 g/m² til 256 g/m² (29 lb indbinding til 140 lb indeks): 1 ark Antal ark, der kan rygfoldes (coatet papir) 1 ark
Mål (B x D x H)	527 mm x 623 mm x 1.099 mm (20 3/4" x 24 1/2" x 43 1/4")12 Når den ekstra bakke er udtrukket: 656 mm x 623 mm x 1.195 mm (25 7/8" x 24 1/2" x 47 1/8")12
Vægt	Staple Finisher-AC Ca. 36 kg (79,4 lb) Booklet Finisher-AC Ca. 60 kg (132,3 lb)

*12-sidet udskrivning på tyndt 2 (52 g/m² til 59 g/m² (14 lb indbinding til 15 lb indbinding)), coated papir og papir med en basisvægt på 257 g/m² (100 lb omslag) eller mere kan ikke udskrives fra bakke A.

*2Coated papir kan kun udskrives fra bakke C.

*3Når du bruger 64 g/m² (17 lb indbinding), 75 g/m² (20 lb indbinding), eller 80 g/m² (21 lb indbinding) papir. Kapacitet varierer i andre tilfælde.

*430 ark for tyndt papir (52 g/m² til 63 g/m² (13,8 lb indbinding til 16,8 lb indbinding))

*5125 ark for coated papir

*6216 mm (8 1/2") i højden eller 1.500 ark for tyndt papir

*7Op til 50 ark for 106 g/m² (28,2 lb indbinding) eller mere

*8100 kopier, i alt 1.500 ark eller 216 mm (8 1/2") i højden for tyndt papir

*9Når standardhæftepatronen er monteret. Afhængigt af papirets type og tykkelse kan antallet af ark, der kan hæftes, falde.

*10Inklusive 1 omslagsside. Det papir, der bruges til omslag, skal være det samme som eller kraftigere end papiret til brødteksten.

*11Afhængigt af papirets type og tykkelse kan antallet af ark, der kan ryghæftes, variere.

*12Når der er monteret valgfrit udstyr på hovedenheden eller andet valgfrit udstyr, opstår der et mellemrum på +5 mm i vandret retning.
