Staple Finisher-AC, Booklet Finisher-AC ja Rei'itysyksikkö

Jos haluat nitoa paperia, taittaa paperia ja käyttää muita viimeistelytoimintoja, asenna lisälaite Staple Finisher-AC tai Booklet Finisher-AC.
Asentamalla viimeistelijään lisälaitteen rei'itysyksikkö voit käyttää myös rei’itystoimintoa.

2/4 Hole Puncher Unit-A

2/3 Hole Puncher Unit-A

4 Hole Puncher Unit-A

Käytettävissä olevat viimeistelytoiminnot

Varotoimet viimeistelytoimintoja käytettäessä

Manuaalisen nidonnan käyttäminen

Osien nimet ja toiminnot

Tekniset tiedot

Käytettävissä olevat viimeistelytoiminnot

Kun Staple Finisher-AC tai Booklet Finisher-AC on asennettu, käytettävissä on alla näytetyt viimeistelytoiminnot.

Lajittelutoiminnot

Lajittelu

Ryhmä

Siirto

Nidontatoiminnot

Kulma

Kaksois

Vihkonidonta*1

Ei nidontaa

Manuaalinen nidonta

Taittotoiminnot

Vihkotaitto*1

Rei'itystoiminnot

Rei’itys*2

*1Käytettävissä vain, kun Booklet Finisher-AC on valittuna.

*2Käytettävissä vain, kun Rei'itysyksikkö on valittuna.

HUOMAUTUS

Tietoja viimeistelytoiminnoista on seuraavassa:

Lisälaitteet viimeistelytoiminnoilla

Varotoimet viimeistelytoimintoja käytettäessä

Varotoimet käytettäessä lajittelua ja ryhmittelyä

Jos täyttöraja saavutetaan tason laskemisen aikana, paperi työntyy automaattisesti vapaana olevaan tasoon. Jos kaikki käytettävissä olevat tasot täyttyvät, tulostus keskeytyy. Kun luovutettu paperi poistetaan lokerosta, tulostus jatkuu.

Varotoimet nidontaa käytettäessä

Nidottavien arkkien lukumäärä vaihtelee paperin tyypin ja paksuuden perusteella. Tekniset tiedot
Jos laite ei pysty nitomaan paperia, vaihda paperi tai pienennä nidottavien arkkien lukumäärää.

Poista nidottu paperi, kun se on saapunut kokonaan lokeroon. Älä poista paperia nidonnan aikana.

Kun [Lisää niittejä nitojayksikköön.] tulee näkyviin, vaihda niittipesä ja lisää niittejä. Niittien lisääminen (lisälaite)

Jos taso saavuttaa alarajan, tulostus keskeytyy. Kun luovutettu paperi poistetaan lokerosta, tulostus jatkuu.

Varotoimet vihkonidontaa käytettäessä

Taitosten tarkkuus vaihtelee riippuen paperityypistä ja arkkien lukumäärästä.

Kun tulostat suuren määrän vihkonidontavihkoja, paperin pysäytintä alentamalla voit jatkaa tulostusta ilman vihkotason kapasiteettirajoituksia. Jos lasket paperin pysäyttimen alas, valmistele laatikko tai muu säiliö luovutettujen paperien vastaanottamista varten, jotta ne eivät putoa suoraan lattialle.
Lisätietoja paperin pysäyttimen käytöstä on laitteen viimeistelijän ulkoisten osien kuvauksessa. Ulkonäkymä

Varotoimet käytettäessä Ei niittejä -toimintoa

Lisätietoja toiminnoista, joita ei voi käyttää Ei niittejä -toiminnon kanssa, on kohdassa Restrictions on Combinations of Copy Functions (Rajoitukset kopiointitoimintojen yhdistelmissä) käyttöoppaan verkkoversiosivustossa.
https://oip.manual.canon/

Kun paperin kummallekin puolelle ei voi tulostaa ja paperikoko vaihtelee, Ei niittejä -toimintoa ei voi aina käyttää. Tämä rajoitus määräytyy puristuskohdan perusteella.

Ei niittejä -toiminnolla puristettu osa saattaa irrota helposti. Tämä määräytyy käyttöympäristön ja paperityypin perusteella.

Manuaalisen nidonnan käyttäminen

Aseta paperipino viimeistelijän aukkoon ja odota tietty aika. Laite tunnistaa paperipinon ja nitoo sen automaattisesti.
Kun paperipino havaitaan, nidontapainikkeen merkkivalo vilkkuu. Nidonnan valmistuttua valo sammuu. Kun nidontapainikkeen merkkivalo sammuu, vedä paperipino ulos.

Aseta paperipino tulostuspuoli alaspäin ja aseta nidottava kulma suoraan sisään.

Manuaalista nidontaa ei voi tehdä tulostuksen aikana.

HUOMAUTUS

Automaattinidontaan kuluvaa aikaa voi muuttaa, kun paperinippu asetetaan paikalleen. [Nidonnan alun aikaviive nidontalilassa.]

Voit nitoa paperin painamalla nidontapainiketta. Tällöin et joudu odottamaan, että laite nitoo paperin automaattisesti.

Osien nimet ja toiminnot

Ulkonäkymä

Sisäpuoli

Ulkonäkymä

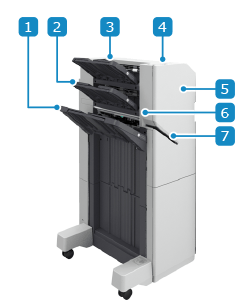

Staple Finisher-AC

Booklet Finisher-AC

Luovutustaso (taso C)

Tulostaa tulostettua ja kopioitua paperia. Voit määrittää toiminnon, joka käyttää lokeroa tulostuskohteena. Luovutuskohteen asetukset

Luovutustaso (taso B)

Tulostaa tulostettua ja kopioitua paperia. Voit määrittää toiminnon, joka käyttää lokeroa tulostuskohteena. Luovutuskohteen asetukset

Luovutustaso (taso A)

Tulostaa tulostettua ja kopioitua paperia. Voit määrittää toiminnon, joka käyttää lokeroa tulostuskohteena. Luovutuskohteen asetukset

Nidontapainike

Manuaalisen nidontatoiminnon aikana voit painaa nidontapainiketta, jolloin et joudu odottamaan nidontaa.

* Aseta paperipino aukkoon ja odota tietty aika. Paperipino nidotaan automaattisesti ilman painikkeen painamista. Manuaalisen nidonnan käyttäminen

Etukansi (ylempi)

Avaa tämä, kun tapahtuu paperi- tai niittitukos ja kun lisäät niittejä.
Kun Rei'itysyksikkö on asennettu, avaa se ja hävitä rei'itysjätteet.

Finisher Jogger Kit-A (lisälaite)

Tulostettavien paperiarkkien reunat voidaan kohdistaa.

Paikka

Aseta pino paperia manuaalisesti nidottavaksi.

Etukansi (alempi)

Avaa tämä, kun vihkonidontayksikköön tulee paperi- tai niittitukos ja kun lisäät niittejä vihkonidontayksikköön.

Vihkotaso

Tulostaa vihkonidottua vihkopaperia.

HUOMAUTUS

Kun luovutustasolle (taso A) tai luovutustasolle (taso B) syötetään suurikokoista paperia, aseta taso alla olevan kuvan mukaisesti.

Luovutustaso C kohdistaa luovutetun paperin kahdella kohdistusohjaimella. Voit säätää näiden ohjainten paikkaa.

[Viimeistelijän tason C kohdistuksen säätö] (vain 8100 Series)

Sisäpuoli

Staple Finisher-AC

Booklet Finisher-AC

Rei'itysjätesäiliö (kun Rei'itysyksikkö on asennettu)

Vedä ulos ja poista rei'itysjäte.

Vihkonidontayksikkö

Vedä se ulos, kun tapahtuu paperi- tai niittitukos ja kun lisäät niittejä.

Tekniset tiedot

Paperin koko, tyyppi ja paino	Kaikki paperit, jotka voivat kulkea laitteen läpi12Käytettävä paperi
Luovutustason kapasiteetti (taso A)*3	Ei viimeistelyasetuksia, lajittelu, ryhmittely A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: Korkeus 47 mm (1 7/8") (vastaa 250 arkkia) A3, B4, A4R, B5R, 330 × 483mm (13" × 19")4, 320 × 450 mm (12 5/8" × 17 11/16") (SRA3)4, 305 × 457 mm (12" × 18")*4, LTRR, LGL, 11" × 17", 8K, 16KR: Korkeus enintään 24 mm (1") (vastaa 125:ta arkkia) Kirjekuoret: 30 arkkia Ei viimeistelyasetuksia, lajittelu, ryhmittely (kun käytetään eri kokoja) Yhdistelmä vain A4, B5 ja LTR: Korkeus 47 mm (1 7/8") (vastaa 250 arkkia) Yhdistelmä, jossa on 330 × 483 mm (13" × 19"), 320 × 450 mm (12 5/8" × 17 11/16") (SRA3), 305 × 457 mm (12" × 18"): 30 arkkia Muu kuin yllä oleva yhdistelmä: Korkeus 24 mm (1") (vastaa 125 arkkia) Siirto A4, B5, LTR, EXEC, 16K: Korkeus 47 mm (1 7/8") (vastaa 250 arkkia) A3, B4, 11" × 17", 8K: Korkeus 24 mm (1") (vastaa 125 arkkia)
Luovutustason kapasiteetti (taso B)*3	Ei viimeistelyasetuksia, lajittelu, ryhmittely A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: Korkeus 47 mm (1 7/8") (vastaa 250 arkkia) A3, B4, A4R, B5R, 330 × 483mm (13" × 19")4, 320 × 450 mm (12 5/8" × 17 11/16") (SRA3)4, 305 × 457 mm (12" × 18")*4, LTRR, LGL, 11" × 17", 8K, 16KR: Korkeus enintään 24 mm (1") (vastaa 125:ta arkkia) Kirjekuoret: 30 arkkia Ei viimeistelyasetuksia, lajittelu, ryhmittely (kun käytetään eri kokoja) Yhdistelmä vain A4, B5 ja LTR: Korkeus 47 mm (1 7/8") (vastaa 250 arkkia) Yhdistelmä, jossa on 330 × 483 mm (13" × 19"), 320 × 450 mm (12 5/8" × 17 11/16") (SRA3), 305 × 457 mm (12" × 18"): 30 arkkia Muu kuin yllä oleva yhdistelmä: Korkeus 24 mm (1") (vastaa 125 arkkia) Siirto A4, B5, LTR, EXEC, 16K: Korkeus 47 mm (1 7/8") (vastaa 250 arkkia) A3, B4, 11" × 17", 8K: Korkeus 24 mm (1") (vastaa 125 arkkia)
Luovutustason kapasiteetti (taso C)*3	Ei viimeistelyasetuksia, lajittelu, ryhmittely 5 A4, B5, A5, A5R, LTR, STMTR, EXEC, 16K: Korkeus 423 mm (16 5/8") eli 3 000 arkkia6 A3, B4, A4R, B5R, 330 × 483 mm (13" × 19"), 320 × 450 mm (12 5/8" × 17 11/16") (SRA3), 305 × 457 mm (12" × 18"), LTRR, LGL, 11" × 17", 8K, 16KR: Korkeus 216 mm (8 1/2") eli 1 500 arkkia A6R: 250 arkkia7 Kirjekuoret Monarch: 30 arkkia Muu kuin Monarch: 100 arkkia Pitkäarkkinen paperi (487,8–762,0 mm (19 1/4"–30")) (kun Long Sheet Tray-B tai Long Sheet Tray-C on kiinnitetty) 64–79 g/m² (kirjepaperi 17–21 lb): 100 arkkia 80–150 g/m² (kirjepaperi 21,3–39,9 lb): 50 arkkia 151 g/m² – 300 g/m² (55,8 lb kansi – 110,9 lb kansi): 25 arkkia Pitkäarkkinen paperi (yli 762 mm (30")) (kädellä tuettuna): 1 arkki Ei viimeistelyasetuksia, lajittelu, ryhmittely (kun käytetään eri kokoja) 5 Yhdistelmä vain A4, B5 ja LTR: Korkeus 423 mm (16 5/8") eli 3 000 arkkia Yhdistelmä sisältäen A6R:n: 250 arkkia7 Muu kuin yllä oleva yhdistelmä: Korkeus 216 mm (8 1/2") eli 1 500 arkkia Siirto A4, B5, LTR, EXEC, 16K: Korkeus 423 mm (16 5/8") eli 3 000 arkkia6 A3, B4, A4R, LTRR, LGL, 11" × 17", 8K: Korkeus 216 mm (8 1/2") eli 1 500 arkkia Nidonta (kulma/kaksois) A4, B5, LTR, EXEC, 16K: 200 kopiota, yhteensä 3 000 arkkia tai korkeus 423 mm (16 5/8")*8 A3, B4, A4R, LTRR, LGL, 11" × 17", 8K: 100 kopiota, yhteensä 1 500 arkkia tai korkeus 216 mm (8 1/2") Ei nidontaa A4, LTR, 16K: 200 kopiota A3, 11" × 17", 8K: 100 kopiota
Vihkotason kapasiteetti (vain Booklet Finisher-AC)	52–81,4 g/m² (kirjepaperi 13,8–21,7 lb) paperi 2–5 arkin sidonta: 25 kopiota 6–10 arkin sidonta: 15 kopiota 11–20 arkin sidonta: 10 kopiota 81,5–105 g/m² (kirjepaperi 21,7–27.9 lb) paperi 2–5 arkin sidonta: 25 kopiota 6–10 arkin sidonta: 15 kopiota 106–220 g/m² (kirjepaperi 28,2 lb – kansi 81,4 lb): 2–5 arkin sidonta: 10 kopiota
Nidottavien arkkien enimmäismäärä*9	Kulma ja kaksois (päällystämätön paperi) A4, B5, LTR, EXEC, 16K 52 g/m² – 90 g/m² (14 lb:n sidos – 24 lb:n sidos): 65 arkkia 91 g/m² – 105 g/m² (25 lb:n sidos – 28 lb:n sidos): 50 arkkia 106 g/m² – 256 g/m² (29 lb:n sidos – 140 lb:n indeksi): 2 arkkia A3, B4, A4R, LTRR, LGL, 11" × 17", 8K 52 g/m² – 90 g/m² (14 lb:n sidos – 24 lb:n sidos): 40 arkkia 91 g/m² – 105 g/m² (25 lb:n sidos – 28 lb:n sidos): 30 arkkia 106 g/m² – 256 g/m² (29 lb:n sidos – 140 lb:n indeksi): 2 arkkia Kulma ja kaksois (päällystetty paperi) 2 arkkia (kaikki neliöpainot ja paperikoot) Ei nidontaa 52 g/m² – 64 g/m² (13,8 lb:n sidos – 17 lb:n sidos): 10 arkkia 65 g/m² – 81,4 g/m² (17,3 lb:n sidos – 21,7 lb:n sidos): 8 arkkia 81,5–105 g/m² (kirjepaperi 21,7–27,9 lb): 6 arkkia Manuaalinen nidonta 65 arkkia
Rei'itys (kun Rei'itysyksikkö on asennettu)	Reikien määrä ja paperin koko Kun 2/4 Hole Puncher Unit-A on asennettu: Kaksi reikää: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" × 17", EXEC, 8K, 16K, 16KR Neljä reikää: A3, A4, LTR, 11" × 17", EXEC, 8K, 16K Kun 2/3 Hole Puncher Unit-A on asennettu: Kaksi reikää: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" × 17", EXEC, 8K, 16K, 16KR Kolme reikää: A3, B4, A4, B5, LTR, 11" × 17", EXEC, 8K, 16K Kun 4 Hole Puncher Unit-A on asennettu: Neljä reikää: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" × 17", EXEC, 8K, 16K, 16KR Paperin peruspaino 52 g/m² – 300 g/m² (14 lb:n sidos – 110 lb:n kansi)
Vihkonidonta ja taitto (vain Booklet Finisher-AC)	Paperikoko A3, B4, A4R, 305 × 457 mm (12" × 18"), LTRR, LGL, 11" × 17", mukautettu koko (195,0 × 270,0 mm – 304,8 × 457,2 mm (7 3/4" × 10 5/8" – 12" × 18")) Paperin peruspaino Sisältösivujen neliöpaino: 52–220 g/m² (kirjepaperi 14 – kansi 80 lb) Kannen neliöpaino: 52–256 g/m² (kirjepaperi 14 lb – välilehti 140 lb)10 Vihkonidottavien arkkien määrä (päällystämätön paperi) 1011 52 g/m² – 81,4 g/m² (14 lb:n sidos – 21,7 lb:n sidos): 20 arkkia 81,5–105 g/m² (kirjepaperi 21,7–28 lb): 10 arkkia 106 g/m² – 150 g/m² (29 lb:n sidos – 40 lb:n sidos): 5 arkkia 151 g/m² – 209 g/m² (56 lb kansi – 110 lb indeksi): 4 arkkia 210 g/m² – 220 g/m² (77,7 lb kansi – 80 lb kansi): 3 arkkia Vihkonidottavien arkkien määrä (päällystetty paperi) 10*11 106–150 g/m² (kirjepaperi 29–40 lb): 5 arkkia Vihkotaitettavien arkkien määrä (päällystämätön paperi) 52–105 g/m² (kirjepaperi 14–28 lb): 2–5 arkkia 106–256 g/m² (kirjepaperi 29 – välilehti 140 lb): 1 arkki Vihkotaitettavien arkkien määrä (päällystetty paperi) 1 arkki
Mitat (L × S × K)	527 × 623 × 1 099 mm (20 3/4" × 24 1/2" × 43 1/4")12 Kun lisätaso on avattu: 656 × 623 × 1 195 mm (25 7/8" × 24 1/2" × 47 1/8")12
Paino	Staple Finisher-AC Noin 36 kg (79,4 lb) Booklet Finisher-AC Noin 60 kg (132,3 lb)

*12-puolinen tulostusta paperille Ohut 2 (52–59 g/m² (kirjepaperi 14–15 lb)), päällystetylle paperille ja paperille, jonka neliöpaino on vähintään 257 g/m² (kansi 100 lb), ei voida luovuttaa tasolta A.

*2Päällystetty paperi voidaan luovuttaa vain tasolle C.

*3Käytettäessä 64 g/m² (17 lb:n sidos), 75 g/m² (20 lb:n sidos) tai 80 g/m² (21 lb:n sidos) paperia. Kapasiteetti vaihtelee kaikissa muissa tapauksissa.

*430 arkkia ohutta paperia (52–63 g/m² (kirjepaperi 13,8–16,8 lb)).

*5125 arkkia päällystettyä paperia

*6Korkeus 216 mm (8 1/2") eli 1 500 arkkia ohutta paperia

*7Enintään 50 arkkia paperia, jonka paino on vähintään 106 g/m² (kirjepaperi 28,2 lb)

*8Ohut paperi: 100 kopiota, yhteensä 1 500 arkkia tai korkeus 216 mm (8 1/2 tuumaa)

*9Tavallisella niittikasetilla. Nidottavien arkkien määrä voi pienentyä paperin tyypin ja paksuuden perusteella.

*10Sisältää 1 kansisivun. Kansipaperin tulee olla samaa tai paksumpaa kuin sisäsivujen paperi.

*11Nidottavien arkkien määrä voi vaihdella paperin tyypin ja paksuuden perusteella.

*12Kun tämä lisälaite on kiinnitetty pääyksikköön tai muuhun lisälaitteeseen, vaakasuunnassa on +5 mm:n (1/4") rako.
