Staple Finisher-AC, Booklet Finisher-AC en ponseenheid

Om papier te nieten, te vouwen en andere afwerkfuncties te gebruiken installeert u de optionele Staple Finisher-AC of Booklet Finisher-AC.
Als u de volgende ponseenheid op de finisher installeert, kunt u ook de ponsfunctie gebruiken.

2/4 Hole Puncher Unit-A

2/3 Hole Puncher Unit-A

4 Hole Puncher Unit-A

Beschikbare afwerkingsfuncties

Voorzorgsmaatregelen bij het gebruik van afwerkingsfuncties

Handmatig nieten gebruiken

Namen en functies van onderdelen

Technische specificaties

Beschikbare afwerkingsfuncties

Hieronder worden de afwerkingsfuncties weergegeven die beschikbaar zijn wanneer Staple Finisher-AC of Booklet Finisher-AC is geïnstalleerd.

Sorteerfuncties

Sorteren

Groep

Verschuiven

Nietfuncties

Hoek

Dubbel

Rugnieten*1

Zonder nietjes

Handmatig nieten

Vouwfuncties

Rugvouwen*1

Perforatiefuncties

Ponsgaten*2

*1Alleen beschikbaar wanneer Booklet Finisher-AC is geïnstalleerd.

*2Alleen beschikbaar wanneer ponseenheid is geïnstalleerd.

N.B.

Zie het volgende voor meer informatie over de afwerkingsfuncties:

Opties met afwerkingsfuncties

Voorzorgsmaatregelen bij het gebruik van afwerkingsfuncties

Voorzorgsmaatregelen bij het gebruik van sorteren en groeperen

Als de laadlimiet wordt bereikt tijdens het neerlaten van de lade, wordt het papier automatisch naar een beschikbare lade uitgeworpen. Als alle beschikbare laden hun laadlimiet hebben bereikt, wordt het afdrukken gepauzeerd. Wanneer het uitgeworpen papier uit de lade wordt verwijderd, wordt het afdrukken hervat.

Voorzorgsmaatregelen bij het gebruik van Nieten

Het aantal vellen dat kan worden geniet, varieert afhankelijk van de papiersoort en -dikte. Technische specificaties
Als de machine het papier niet kan nieten, vervang dan het papier of verklein het aantal vellen dat moet worden geniet.

Verwijder het geniete papier nadat het volledig in de lade is uitgevoerd en verwijder het niet terwijl het wordt geniet.

Wanneer [Vul nietjes bij in het nietapparaat.] verschijnt, vervangt u de nietpatroon vult u nietjes bij. Nietjes toevoegen (optie)

Als de lade de onderste limietpositie bereikt, wordt het afdrukken gepauzeerd. Wanneer het uitgeworpen papier uit de lade wordt verwijderd, wordt het afdrukken hervat.

Voorzorgsmaatregelen bij het gebruik van rugnieten

De vouwconditie varieert afhankelijk van het type papier en het aantal bladen.

Wanneer u een grote hoeveelheid boekjes met rugniet uitvoert, kunt u de papierstopper laten zakken om verder te gaan met afdrukken zonder beperkt te worden door de capaciteit van het boekjesblad. Als u de papierstopper laat zakken, zet u een doos of andere bak klaar om het uitvoerpapier op te vangen zodat het niet rechtstreeks op de grond valt.
Zie de beschrijving van de externe onderdelen van de finisher voor meer informatie over de bediening van de papierstopper. Buitenaanzicht

Voorzorgsmaatregelen bij het gebruik van Nietjesvrij

Voor meer informatie over de functies die niet kunnen worden gebruikt met Nietjesvrij, zie de Restrictions on Combinations of Copy Functions (Beperkingen op combinaties van kopieerfuncties) op de online handleidingsite.
https://oip.manual.canon/

Afhankelijk van de krimppositie kunt u Nietjesvrij niet gebruiken met papier dat niet dubbelzijdig bedrukt kan worden en papier met afwijkende formaten.

Afhankelijk van de gebruiksomgeving en het papiertype kan het met Nietjesvrij gekrompen onderdeel gemakkelijk uit elkaar vallen.

Handmatig nieten gebruiken

Plaats een stapel papier in de sleuf van de finisher en wacht even. De stapel papier wordt automatisch gedetecteerd en geniet.
Wanneer de stapel papier wordt gedetecteerd, knippert de indicator van de nietknop, en wanneer het nieten is voltooid, gaat deze uit. Wanneer de nietjesknopindicator uitgaat, trekt u de stapel papier eruit.

Plaats de stapel papier met de bedrukte zijde naar beneden en plaats de te nieten hoek er recht in.

Handmatig nieten kan niet worden uitgevoerd tijdens het afdrukken.

N.B.

U kunt de hoeveelheid tijd wijzigen die nodig is om de stapel papier automatisch te nieten wanneer deze wordt geplaatst. [Tijd totdat nieten in nietmodus start]

U kunt op de nietknop drukken om het papier te nieten zonder te wachten tot de machine het voor u heeft geniet.

Namen en functies van onderdelen

Buitenaanzicht

Binnenkant

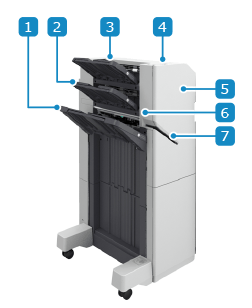

Buitenaanzicht

Staple Finisher-AC

Booklet Finisher-AC

Uitvoerblad (Blad C)

Voert afgedrukt en gekopieerd papier uit. U kunt instellen welke functie de lade als uitvoerbestemming gebruikt. Instellingen uitvoerbestemming

Uitvoerblad (Blad B)

Voert afgedrukt en gekopieerd papier uit. U kunt instellen welke functie de lade als uitvoerbestemming gebruikt. Instellingen uitvoerbestemming

Uitvoerblad (Blad A)

Voert afgedrukt en gekopieerd papier uit. U kunt instellen welke functie de lade als uitvoerbestemming gebruikt. Instellingen uitvoerbestemming

Nietknop

Tijdens Handmatig nieten kunt u op de nietknop drukken om te nieten zonder te wachten.

* Plaats een stapel papier in de sleuf en wacht even. De stapel papier wordt automatisch geniet zonder dat u op de knop hoeft te drukken. Handmatig nieten gebruiken

Klep aan de voorzijde (boven)

Open dit wanneer er papier of vastgelopen nietjes zijn en wanneer u nietjes toevoegt.
Wanneer ponseenheid geïnstalleerd is, opent u dit om ponsafval af te voeren.

Finisher Jogger Kit-A (optie)

Hiermee kunnen de randen van uitgevoerd papier uitgelijnd worden.

Slot

Plaats een stapel papier om handmatig te nieten.

Voorklep (onder)

Open dit wanneer er papier of vastgelopen nietjes in de rugnieteenheid zitten en wanneer u nietjes toevoegt aan de rugnieteenheid.

Boekjesblad

Voert boekjespapier met rugnieten uit.

N.B.

Als groot formaat papier naar opvangblad (blad A) of opvangblad (blad B) wordt gevoerd, stelt u het blad in zoals hieronder getoond.

Uitvoerblad C lijnen het uitgevoerde papier uit met de twee uitlijngeleiders. U kunt de positie van deze geleiders aanpassen.

[Aanpassing uitlijning finisher lade C] (alleen 8100-serie)

Binnenkant

Staple Finisher-AC

Booklet Finisher-AC

Ponsafvalbak (als ponseenheid is geïnstalleerd)

Naar buiten trekken om ponsafval te verwijderen.

Rugnieteenheid

Trek dit uit wanneer er papier of vastgelopen nietjes zijn en wanneer u nietjes toevoegt.

Technische specificaties

Papierformaat, -soort en basisgewicht	Al het papier dat door de machine kan12Geschikt papier
Capaciteit opvangblad (Lade A)*3	Geen afwerkingsinstellingen, Sorteren, Groeperen A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") hoog (gelijk aan 250 vellen) A3, B4, A4R, B5R, 330 mm × 483 mm (13" x 19")4, 320 x 450 mm (12 5/8" x 17 11/16") (SRA3)4, 305 x 457 mm (12" x 18")*4, LTRR, LGL, 11" x 17", 8K, 16KR: 24 mm (1") of minder hoog (gelijk aan 125 vellen) Enveloppen: 30 vellen Geen afwerkingsinstellingen, Sorteren, Groeperen (bij gebruik van verschillende formaten) Alleen bij een combinatie van A4, B5 en LTR: 47 mm (1 7/8") hoog (gelijk aan 250 vellen) Combinatie inclusief 330 mm × 483 mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"): 30 vellen Andere combinatie dan hierboven: 24 mm (1") hoog (gelijk aan 125 vellen) Verschuiven A4, B5, LTR, EXEC, 16K: 47 mm (1 7/8") hoog (gelijk aan 250 vellen) A3, B4, 11" x 17", 8K: 24 mm (1") hoog (gelijk aan 125 vellen)
Capaciteit uitvoerlade (lade B)*3	Geen afwerkingsinstellingen, Sorteren, Groeperen A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") hoog (gelijk aan 250 vellen) A3, B4, A4R, B5R, 330 mm × 483 mm (13" x 19")4, 320 x 450 mm (12 5/8" x 17 11/16") (SRA3)4, 305 x 457 mm (12" x 18")*4, LTRR, LGL, 11" x 17", 8K, 16KR: 24 mm (1") of minder hoog (gelijk aan 125 vellen) Enveloppen: 30 vellen Geen afwerkingsinstellingen, Sorteren, Groeperen (bij gebruik van verschillende formaten) Alleen bij een combinatie van A4, B5 en LTR: 47 mm (1 7/8") hoog (gelijk aan 250 vellen) Combinatie inclusief 330 mm × 483 mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"): 30 vellen Andere combinatie dan hierboven: 24 mm (1") hoog (gelijk aan 125 vellen) Verschuiven A4, B5, LTR, EXEC, 16K: 47 mm (1 7/8") hoog (gelijk aan 250 vellen) A3, B4, 11" x 17", 8K: 24 mm (1") hoog (gelijk aan 125 vellen)
Capaciteit opvangblad (Lade C)*3	Geen afwerkingsinstellingen, Sorteren, Groeperen 5 A4, B5, A5, A5R, LTR, STMTR, EXEC, 16K: 423 mm (16 5/8") hoog of 3.000 vellen6 A3, B4, A4R, B5R, 330 mm × 483 mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 216 mm (8 1/2") hoog of 1.500 vellen A6R: 250 vellen7 Enveloppen Monarch: 30 vellen Anders dan Monarch: 100 vellen Lange vellen papier (487,8 mm tot 762,0 mm (19 1/4" tot 30")) (wanneer de Long Sheet Tray-B of Long Sheet Tray-C is bevestigd) 64 g/m² tot 79 g/m² (17 lb bond tot 21 lb bond): 100 vellen 80 g/m² tot 150 g/m² (21,3 lb bond tot 39,9 lb bond): 50 vellen 151 g/m² tot 300 g/m² (55,8 lb cover tot 110,9 lb cover): 25 vellen Lange vellen papier (meer dan 762 mm (30")) (bij ondersteuning met de hand): 1 vel Geen afwerkingsinstellingen, Sorteren, Groeperen (bij gebruik van verschillende formaten) 5 Alleen bij een combinatie van A4, B5 en LTR: 423 mm (16 5/8") hoog of 3.000 vellen Combinatie inclusief A6R: 250 vellen7 Andere combinatie dan hierboven: 216 mm (8 1/2") hoog of 1.500 vellen Verschuiven A4, B5, LTR, EXEC, 16K: 423 mm (16 5/8") hoog of 3.000 vellen6 A3, B4, A4R, LTRR, LGL, 11" x 17", 8K: 216 mm (8 1/2") hoog of 1.500 vellen Nietmodus (hoek, dubbel) A4, B5, LTR, EXEC, 16K: 200 kopieën, totaal 3.000 bladen, of een hoogte van 423 mm (16 5/8")*8 A3, B4, A4R, LTRR, LGL, 11" x 17", 8K: 100 kopieën, totaal 1.500 vellen, of een hoogte van 216 mm (8 1/2") Zonder nietjes A4, LTR, 16K: 200 kopieën A3, 11" x 17", 8K: 100 kopieën
Capaciteit boekjesblad (Booklet Finisher-AC alleen)	Papier van 52 g/m² tot 81,4 g/m² (13,8 lb bond tot 21,7 lb bond) 2 t/m 5 vellen binden: 25 kopieën 6 t/m 10 vellen binden: 15 kopieën 11 t/m 20 vellen binden: 10 kopieën Papier van 81,5 g/m² tot 105 g/m² (21,7 lb bond tot 27,9 lb bond) 2 t/m 5 vellen binden: 25 kopieën 6 t/m 10 vellen binden: 15 kopieën Papier van 106 g/m² tot 220 g/m² (28,2 lb bond tot 81,4 lb cover) 2 t/m 5 vellen binden: 10 kopieën
Aantal vellen dat kan worden geniet*9	Hoek en dubbel (ongecoat papier) A4, B5, LTR, EXEC, 16K 52 g/m² tot 90 g/m² (14 lb bond tot 24 lb bond): 65 vellen 91 g/m² tot 105 g/m² (25 lb bond tot 28 lb bond): 50 vellen 106 g/m² tot 256 g/m² (29 lb bond tot 140 lb index): 2 vellen A3, B4, A4R, LTRR, LGL, 11" x 17", 8K 52 g/m² tot 90 g/m² (14 lb bond tot 24 lb bond): 40 vellen 91 g/m² tot 105 g/m² (25 lb bond tot 28 lb bond): 30 vellen 106 g/m² tot 256 g/m² (29 lb bond tot 140 lb index): 2 vellen Hoek en dubbel (gecoat papier) 2 vellen (voor alle basisgewichten en papierformaten) Zonder nietjes 52 g/m² tot 64 g/m² (13,8 lb bond tot 17 lb bond): 10 vellen 65 g/m² tot 81,4 g/m² (17,3 lb bond tot 21,7 lb bond): 8 vellen 81,5 g/m² tot 105 g/m² (21,7 lb bond tot 27,9 lb bond): 6 vellen Handmatig nieten 65 vellen
Punch (wanneer ponseenheid is geïnstalleerd)	Aantal geperforeerde gaten en papierformaat Wanneer 2/4 Hole Puncher Unit-A is geïnstalleerd: Twee gaten: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Vier gaten: A3, A4, LTR, 11" x 17", EXEC, 8K, 16K Wanneer 2/3 Hole Puncher Unit-A is geïnstalleerd: Twee gaten: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Drie gaten: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K Wanneer 4 Hole Puncher Unit-A is geïnstalleerd: Vier gaten: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Basisgewicht papier 52 g/m² tot 300 g/m² (14 lb bond tot 110 lb cover)
Rugniet en vouw (alleen Booklet Finisher-AC)	Papierformaat A3, B4, A4R, 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", aangepast formaat (195,0 mm x 270,0 mm tot 304,8 mm x 457,2 mm (7 3/4" x 10 5/8" tot 12" x 18")) Basisgewicht papier Basisgewicht inhoudspagina's: 52 g/m² tot 220 g/m² (14 lb bond tot 80 lb cover) Basisgewicht omslag: 52 g/m² tot 256 g/m² (14 lb bond tot 140 lb index)10 Aantal vellen dat kan worden voorzien van een rugnietje (ongecoat papier) 1011 52 g/m² tot 81,4 g/m² (14 lb bond tot 21,7 lb bond): 20 vellen 81,5 g/m² tot 105 g/m² (21,7 lb bond tot 28 lb bond): 10 vellen 106 g/m² tot 150 g/m² (29 lb bond tot 40 lb bond): 5 vellen 151 g/m² tot 209 g/m² (56 lb cover tot 110 lb index): 4 vellen 210 g/m² tot 220 g/m² (77,7 lb cover tot 80 lb cover): 3 vellen Aantal vellen dat kan worden voorzien van een rugnietje (gecoat papier) 10*11 106 g/m² tot 150 g/m² (29 lb bond tot 40 lb bond): 5 vellen Aantal bladen dat op de rug kan worden gevouwen (ongecoat papier) 52 g/m² tot 105 g/m² (14 lb bond tot 28 lb bond): 2 tot 5 vellen 106 g/m² tot 256 g/m² (29 lb bond tot 140 lb index): 1 vel Aantal bladen dat op de rug kan worden gevouwen (gecoat papier) 1 vel
Afmetingen (B x D x H)	527 mm x 623 mm x 1.099 mm (20 3/4" x 24 1/2" x 43 1/4")12 Wanneer het hulpblad is uitgetrokken: 656 mm x 623 mm x 1.195 mm (25 7/8" x 24 1/2" x 47 1/8")12
Gewicht	Staple Finisher-AC Ca. 36 kg (79,4 lb) Booklet Finisher-AC Ca. 60 kg (132,3 lb)

*1Dubbelzijdig afdrukken op Dun 2 (52 g/m² tot 59 g/m² (14 lb bond tot 15 lb bond)), gecoat papier en papier met een basisgewicht van 257 g/m² (100 lb cover) of meer kunnen niet worden uitgevoerd vanuit blad A.

*2Gecoat papier kan alleen worden uitgevoerd vanuit blad C.

*3Wanneer 64 g/m² (17 lb bond), 75 g/m² (20 lb bond) wordt gebruikt, of 80 g/m² (21 lb bond) papier. In andere gevallen alle varieert de capaciteit.

*430 vellen bij gebruik van Dun papier (52 g/m² tot 63 g/m² (13,8 lb bond tot 16,8 lb bond))

*5125 vellen bij gecoat papier

*6216 mm (8 1/2") hoog of 1.500 vellen voor Dun papier

*7Tot 50 vellen voor 106 g/m² (28,2 lb bond) of meer

*8100 kopieën, totaal 1.500 vellen, of 216 mm (8 1/2") hoog voor Dun papier

*9Wanneer een standaard nietpatroonhouder is geïnstalleerd. Afhankelijk van het type en de dikte van het papier kan het aantal vellen dat kan worden geniet afnemen.

*10Inclusief 1 omslagpagina. Voor de omslag moet een papiersoort worden gebruikt die minimaal hetzelfde gewicht heeft als het hoofddeel.

*11Afhankelijk van het type en de dikte van het papier neemt het aantal vellen dat kan worden geniet, mogelijk af.

*12Wanneer deze optionele apparatuur wordt gemonteerd aan de hoofdeenheid of andere optionele apparaten, is er een horizontale opening van +5 mm (1/4").
