Staple Finisher-AC, Booklet Finisher-AC i Moduł dziurkujący

Do zszywania papieru, składania papieru i korzystania z innych funkcji wykańczania, zainstaluj następujący moduł Staple Finisher-AC lub Booklet Finisher-AC.
Instalując następujący moduł moduł dziurkujący w urządzeniu wykańczającym, możesz także korzystać z funkcji dziurkowania.

2/4 Hole Puncher Unit-A

2/3 Hole Puncher Unit-A

4 Hole Puncher Unit-A

Dostępne funkcje wykańczania

Środki ostrożności podczas korzystania z funkcji wykańczania

Korzystanie ze zszywania ręcznego

Nazwy elementów i ich funkcje

Dane techniczne

Dostępne funkcje wykańczania

Funkcje wykańczania, które są dostępne, gdy zamontowano moduł Staple Finisher-AC lub Booklet Finisher-AC przedstawiono poniżej.

Funkcje sortowania

Sortowanie

Grupa

Przesunięcie

Funkcje zszywania

Róg

Podwójnie

Zszywanie zeszytowe*1

Bez zszywek

Zszywanie ręczne

Funkcje składania

Składanie zeszytowe*1

Funkcje dziurkowania

Dziurkowanie*2

*1Dostępne tylko po zainstalowaniu opcji Booklet Finisher-AC.

*2Dostępne tylko po zainstalowaniu opcji Moduł dziurkujący.

UWAGA

Aby zapoznać się ze szczegółowymi informacjami na temat funkcji wykańczania, patrz:

Opcje z funkcjami wykańczania

Środki ostrożności podczas korzystania z funkcji wykańczania

Środki ostrożności podczas korzystania z funkcji sortowania i grupowania

Jeżeli podczas opuszczania tacy osiągnięty zostanie limit obciążenia, papier zostanie automatycznie wysunięty do dostępnej tacy. Jeśli wszystkie dostępne tace osiągnęły limit obciążenia, drukowanie zostanie spauzowane. Drukowanie zostanie wznowione po wyjęciu wysuniętego papieru z tacy.

Środki ostrożności podczas używania funkcji zszywania

Liczba arkuszy, które mogą być zszyte, zależy od typu i grubości papieru. Dane techniczne
Jeśli urządzenie nie może zszyć papieru, zmień papier lub zmniejsz liczbę zszywanych arkuszy.

Usuń zszyty papier po jego całkowitym wysunięciu na tacę i nie wyjmuj go w trakcie zszywania.

Po wyświetleniu komunikatu [Załaduj zszywki do zespołu zszywającego.], wymień pojemnik na zszywki i dodaj więcej zszywek. Dodawanie zszywek (opcja)

Jeśli taca osiągnie dolną pozycję graniczną, drukowanie zostanie spauzowane. Drukowanie zostanie wznowione po wyjęciu wysuniętego papieru z tacy.

Środki ostrożności podczas korzystania ze zszywania zeszytowego

Stan złożenia różni się w zależności od rodzaju papieru i liczby arkuszy.

W przypadku wyprowadzania dużej ilości broszur zszytych zeszytowo można obniżyć ogranicznik papieru, aby kontynuować drukowanie bez ograniczeń pojemności tacy na broszury. Jeśli opuścisz ogranicznik papieru, przygotuj pudełko lub inny pojemnik na wyprowadzany papier, tak aby nie spadł on bezpośrednio na podłogę.
Szczegółowe informacje na temat obsługi ogranicznika papieru można znaleźć w opisie zewnętrznych części urządzenia wykańczającego. Widok zewnętrzny

Środki ostrożności podczas korzystania z trybu bez zszywania

Szczegółowe informacje na temat funkcji, których nie można używać w trybie bez zszywania, można znaleźć w sekcji Restrictions on Combinations of Copy Functions (Ograniczenia kombinacji funkcji kopiowania) w witrynie instrukcji online.
https://oip.manual.canon/

W zależności od pozycji zagięcia nie można używać trybu bez zszywania w przypadku papieru, którego nie można zadrukować obustronnie, ani papieru o różnych rozmiarach.

W zależności od środowiska pracy i rodzaju papieru część zagięta z użyciem trybu bez zszywania może zostać łatwo rozdzielona.

Korzystanie ze zszywania ręcznego

Włóż stos papieru do szczeliny modułu wykańczającego i odczekaj chwilę. Stos papieru zostanie automatycznie wykryty i zszyty.
Po wykryciu stosu papieru wskaźnik przycisku zszywania miga, a po zakończeniu zszywania gaśnie. Gdy wskaźnik przycisku zszywania zgaśnie, wyciągnij stos papieru.

Umieść stos papieru stroną zadrukowaną w dół i włóż róg, który ma być zszyty, prosto do środka.

Zszywania ręcznego nie można wykonywać podczas drukowania.

UWAGA

Można zmienić czas potrzebny do automatycznego zszywania stosu papieru po włożeniu. [Czas do rozpoczęcia zszywania w trybie zszywacza]

Możesz nacisnąć przycisk zszywania, aby zszyć papier bez czekania, aż urządzenie go zszyje.

Nazwy elementów i ich funkcje

Widok zewnętrzny

Wnętrze

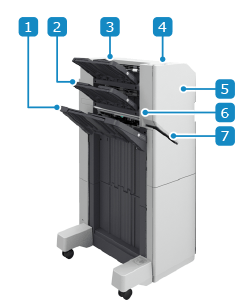

Widok zewnętrzny

Staple Finisher-AC

Booklet Finisher-AC

Taca wyprowadzająca (układacz c)

Wyprowadza wydruki i kopie. Można ustawić funkcję, która ma wykorzystywać tacę jako miejsce docelowe. Ustawienia miejsca docelowego wyprowadzania

Taca wyprowadzająca (układacz b)

Wyprowadza wydruki i kopie. Można ustawić funkcję, która ma wykorzystywać tacę jako miejsce docelowe. Ustawienia miejsca docelowego wyprowadzania

Taca wyprowadzająca (układacz a)

Wyprowadza wydruki i kopie. Można ustawić funkcję, która ma wykorzystywać tacę jako miejsce docelowe. Ustawienia miejsca docelowego wyprowadzania

Przycisk zszywania

Podczas zszywania ręcznego możesz nacisnąć przycisk zszywania, aby zszyć bez czekania.

* Włóż plik papieru do szczeliny i odczekaj pewien czas. Stos papieru zostanie zszyty automatycznie, bez konieczności naciskania przycisku. Korzystanie ze zszywania ręcznego

Przednia pokrywa (górna)

Otwórz ją, gdy nastąpi zacięcie papieru lub zablokowanie zszywek oraz podczas dodawania zszywek.
Gdy zamontowany jest moduł Moduł dziurkujący, otwórz ją, aby pozbyć się odpadów z dziurkowania.

Finisher Jogger Kit-A (opcja)

Pozwala na wyrównanie krawędzi wyprowadzanych arkuszy papieru.

Szczelina

Włóż plik papieru, który chcesz zszyć ręcznie.

Przednia pokrywa (dolna)

Otwórz ją w przypadku zacięcia papieru lub zablokowania zszywek w module zszywania zeszytowego oraz podczas dodawania zszywek do modułu zszywacza zeszytowego.

Tacka na broszury

Wyprowadza papier broszurowy zszywany zeszytowo.

UWAGA

W przypadku podawania papieru o dużym formacie do tacy wyprowadzającej (taca A) lub tacy wyprowadzającej (taca B) należy ustawić tacę w sposób pokazany poniżej.

Taca wyprowadzająca C wyrównuje papier za pomocą dwóch prowadnic wyrównujących. Można regulować położenie tych prowadnic.

[Urządzenie wykańczające Tacka C regulacja położenia] (Tylko dla Seria 8100)

Wnętrze

Staple Finisher-AC

Booklet Finisher-AC

Taca na odpady z dziurkowania (gdy zamontowany jest moduł Moduł dziurkujący)

Wysuń, aby usunąć odpady z dziurkowania.

Moduł zszywania zeszytowego

Wyciągnij go w przypadku zacięcia papieru lub zablokowania zszywek oraz podczas dodawania zszywek.

Dane techniczne

Format, rodzaj i gramatura papieru	Cały papier, który może przejść przez urządzenie12Używany papier
Pojemność tacy wyprowadzającej (Taca A)*3	Brak ustawień wykańczania, układania, grupowania A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") wysokości (odpowiednik 250 arkuszy) A3, B4, A4R, B5R, 330 mm × 483 mm (13" x 19")4, 320 x 450 mm (12 5/8" x 17 11/16") (SRA3)4, 305 x 457 mm (12" x 18")*4, LTRR, LGL, 11" x 17", 8K, 16KR: 24 mm (1") wysokości lub mniej (odpowiednik 125 arkuszy) Koperty: 30 arkuszy Brak ustawień wykańczania, układania, grupowania (w przypadku korzystania z różnych rozmiarów) Tylko kombinacja A4, B5 i LTR: 47 mm (1 7/8") wysokości (odpowiednik 250 arkuszy) Kombinacja obejmuje 330 mm × 483mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"): 30 arkuszy Kombinacja inna niż powyżej: 24 mm (1”) wysokości (odpowiednik 125 arkuszy) Przesunięcie A4, B5, LTR, EXEC, 16K: 47 mm (1 7/8") wysokości (odpowiednik 250 arkuszy) A3, B4, 11" x 17", 8K: 24 mm (1”) wysokości (odpowiednik 125 arkuszy)
Pojemność tacy wyprowadzającej (Taca B)*3	Brak ustawień wykańczania, układania, grupowania A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") wysokości (odpowiednik 250 arkuszy) A3, B4, A4R, B5R, 330 mm × 483 mm (13" x 19")4, 320 x 450 mm (12 5/8" x 17 11/16") (SRA3)4, 305 x 457 mm (12" x 18")*4, LTRR, LGL, 11" x 17", 8K, 16KR: 24 mm (1") wysokości lub mniej (odpowiednik 125 arkuszy) Koperty: 30 arkuszy Brak ustawień wykańczania, układania, grupowania (w przypadku korzystania z różnych rozmiarów) Tylko kombinacja A4, B5 i LTR: 47 mm (1 7/8") wysokości (odpowiednik 250 arkuszy) Kombinacja obejmuje 330 mm × 483mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"): 30 arkuszy Kombinacja inna niż powyżej: 24 mm (1”) wysokości (odpowiednik 125 arkuszy) Przesunięcie A4, B5, LTR, EXEC, 16K: 47 mm (1 7/8") wysokości (odpowiednik 250 arkuszy) A3, B4, 11" x 17", 8K: 24 mm (1”) wysokości (odpowiednik 125 arkuszy)
Pojemność tacy wyprowadzającej (Taca C)*3	Brak ustawień wykańczania, układania, grupowania 5 A4, B5, A5, A5R, LTR, STMTR, EXEC, 16K: 423 mm (16 5/8”) wysokości lub 3 000 arkuszy6 A3, B4, A4R, B5R, 330 mm × 483mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 216 mm (8 1/2”) wysokości lub 1 500 arkuszy A6R: 250 arkuszy7 Koperty Monarch: 30 arkuszy Inna niż Monarch: 100 arkuszy Papier w długich arkuszach (od 487,8 mm do 762,0 mm (od 19 1/4” do 30”)) (gdy zamocowano Long Sheet Tray-B lub Long Sheet Tray-C) Od 64 g/m² do 79 g/m² (17 funtów biurowy do 21 funtów biurowy): 100 arkuszy Od 80 g/m² do 150 g/m² (21,3 funta biurowy do 39,9 funta biurowy): 50 arkuszy Od 151 g/m² do 300 g/m² (okładka 55,8 funta do okładki 110,9 funtów): 25 arkuszy Papier w długich arkuszach (ponad 762 mm (30")) (przy obsłudze ręcznej): 1 arkusz Brak ustawień wykańczania, układania, grupowania (w przypadku korzystania z różnych rozmiarów) 5 Tylko kombinacja A4, B5 i LTR: 423 mm (16 5/8”) wysokości lub 3 000 arkuszy Kombinacje zawierające format A6R: 250 arkuszy7 Kombinacja inna niż powyżej: 216 mm (8 1/2”) wysokości lub 1 500 arkuszy Przesunięcie A4, B5, LTR, EXEC, 16K: 423 mm (16 5/8”) wysokości lub 3 000 arkuszy6 A3, B4, A4R, LTRR, LGL, 11" x 17", 8K: 216 mm (8 1/2”) wysokości lub 1 500 arkuszy Zszywanie (Róg/Podwójne) A4, B5, LTR, EXEC, 16K: 200 kopii, łącznie 3000 arkuszy lub wysokość 423 mm (16 5/8")*8 A3, B4, A4R, LTRR, LGL, 11" x 17", 8K: 100 kopii, łącznie 1500 arkuszy lub wysokość 216 mm (8 1/2") Bez zszywek A4, LTR, 16K: 200 kopie A3, 11" x 17", 8K: 100 kopie
Pojemność tacki na broszury (tylko moduł Booklet Finisher-AC)	52 g/m² do 81,4 g/m² (13,8 funta klejony do 21,7 funta klejony) Oprawianie od 2 do 5 arkuszy: 25 kopii Oprawianie od 6 do 10 arkuszy: 15 kopie Oprawianie od 11 do 20 arkuszy: 10 kopie Papier o gramaturze od 81,5 g/m² do 105 g/m² (21,7 funta biurowy do 27,9 funta biurowy) Oprawianie od 2 do 5 arkuszy: 25 kopie Oprawianie od 6 do 10 arkuszy: 15 kopie Papier o gramaturze od 106 g/m² do 220 g/m² (28,2 funta biurowy do 81,4 funta okładka) Oprawianie od 2 do 5 arkuszy: 10 kopie
Liczba arkuszy, które mogą być zszywane*9	Narożnik i podwójny (papier niepowlekany) A4, B5, LTR, EXEC, 16K Od 52 g/m² do 90 g/m² (14 funtów biurowy do 24 funtów biurowy): 65 arkuszy Papier o gramaturze od 91 g/m² do 105 g/m² (25 funtów biurowy do 28 funtów biurowy): 50 arkuszy Od 106 g/m² do 256 g/m² (29 funtów biurowy do 140 funtów indeksowy): 2 arkuszy A3, B4, A4R, LTRR, LGL, 11" x 17", 8K Od 52 g/m² do 90 g/m² (14 funtów biurowy do 24 funtów biurowy): 40 arkuszy Papier o gramaturze od 91 g/m² do 105 g/m² (25 funtów biurowy do 28 funtów biurowy): 30 arkuszy Od 106 g/m² do 256 g/m² (29 funtów biurowy do 140 funtów indeksowy): 2 arkuszy Narożnik i podwójny (papier powlekany) 2 arkusze (dla wszystkich gramatur i rozmiarów papieru) Bez zszywek Od 52 g/m² do 64 g/m² (13,8 funta biurowy do 17 funtów biurowy): 10 arkuszy Od 65 g/m² do 81,4 g/m² (17,3 funta biurowy do 21,7 funta biurowy): 8 arkuszy Papier o gramaturze od 81,5 g/m² do 105 g/m² (21,7 funta biurowy do 27,9 funta biurowy): 6 arkuszy Zszywanie ręczne 65 arkuszy
Dziurkacz (gdy jest zainstalowany moduł Moduł dziurkujący)	Liczba wykonywanych otworów i rozmiar papieru Po zainstalowaniu modułu 2/4 Hole Puncher Unit-A: Dwa otwory: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Cztery otwory: A3, A4, LTR, 11" x 17", EXEC, 8K, 16K Po zainstalowaniu modułu 2/3 Hole Puncher Unit-A: Dwa otwory: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Trzy otwory: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K Po zainstalowaniu modułu 4 Hole Puncher Unit-A: Cztery otwory: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Gramatura papieru 52 g/m² do 300 g/m² (14 funtów klejony do 110 funtów okładka)
Zszywanie i składanie zeszytowe (tylko moduł Booklet Finisher-AC)	Rozmiar papieru A3, B4, A4R, 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17” i rozmiar niestandardowy (195,0 mm x 270,0 mm do 304,8 mm x 457,2 mm (7 3/4" x 10 5/8" do 12" x 18")) Gramatura papieru Gramatura stron treści: Od 52 g/m² do 220 g/m² (14 funtów bond do 80 funtów okładka) Gramatura papieru tylnej okładki: Od 52 g/m² do 256 g/m² (14 funtów biurowy do 140 funtów indeksowy)10 Liczba arkuszy, które można zszyć zeszytowo (papier niepowlekany) 1011 Od 52 g/m² do 81,4 g/m² (14 funtów biurowy do 21,7 funtów biurowy): 20 arkuszy Papier o gramaturze od 81,5 g/m² do 105 g/m² (21,7 funta biurowy do 28 funtów biurowy): 10 arkuszy Od 106 g/m² do 150 g/m² (29 funtów biurowy do 40 funtów biurowy): 5 arkuszy Od 151 g/m² do 209 g/m² (okładka 56 funtów do indeksu 110 funtów): 4 arkuszy Od 210 g/m² do 220 g/m² (okładka 77,7 funta do okładki 80 funtów): 3 arkuszy Liczba arkuszy, które można zszyć zeszytowo (papier powlekany) 10*11 Od 106 g/m² do 150 g/m² (29 funtów biurowy do 40 funtów biurowy): 5 arkuszy Liczba arkuszy, które można złożyć zeszytowo (papier niepowlekany) Od 52 g/m² do 105 g/m² (14 funtów biurowy do 28 funtów biurowy): 2 do 5 arkuszy Od 106 g/m² do 256 g/m² (29 funtów biurowy do 140 funtów indeksowy): 1 arkusz Liczba arkuszy, które można złożyć zeszytowo (papier powlekany) 1 arkusz
Wymiary (szer. x głęb. x wys.)	527 mm x 623 mm x 1099 mm (20 3/4" x 24 1/2" x 43 1/4")12 Po rozłożeniu przedłużenia tacy dodatkowej: 656 mm x 623 mm x 1195 mm (25 7/8" x 24 1/2" x 47 1/8")12
Waga	Staple Finisher-AC Około 36 kg (79,4 funta) Booklet Finisher-AC Ok. 60 kg (132,3 funta)

*1 Drukowanie dwustronne na papierze cienkim 2 (od 52 g/m² do 59 g/m² (14 funtów biurowy do 15 funtów biurowy)), papierze powlekanym i papierze o gramaturze 257 g/m² (100 funtów okładka) lub większej nie jest możliwe z tacy A.

*2 Papier powlekany można wydrukować tylko z tacy C.

*3W przypadku używania papieru 64 g/m² (17 funty biurowy), 75 g/m² (20 funty biurowy), lub 80 g/m² (21 funty biurowy). Pojemność różni się we wszystkich innych przypadkach.

*4 30 arkuszy przy użyciu cienkiego papieru (od 52 g/m² do 63 g/m²) (13,8 funta biurowy do 16,8 funta biurowy).

*5 Do 125 arkuszy papieru powlekanego

*6 216 mm (8 1/2") wysokości lub 1500 arkuszy cienkiego papieru

*7 Do 50 arkuszy o gramaturze 106 g/m² (28,2 funta biurowy) lub wyższej

*8 100 kopii, łącznie 1500 arkuszy lub wysokość 216 mm (8 1/2") dla papieru cienkiego

*9 W przypadku gdy jest zainstalowana standardowa kaseta na zszywki. W zależności od rodzaju i grubości papieru liczba arkuszy, które można zszyć, może się zmniejszyć.

*10 W tym 1 strona okładki. Papier używany na okładki powinien być taki sam lub grubszy niż papier na korpus.

*11 W zależności od rodzaju i grubości papieru liczba arkuszy, które można zszyć zeszytowo może się różnić.

*12 Gdy to wyposażenie opcjonalne jest podłączone do modułu głównego lub innego wyposażenia opcjonalnego, w kierunku poziomym będzie widoczna przerwa +5 mm (1/4").
