Staple Finisher-AC, Booklet Finisher-AC, e Unidade de perfuração
Para agrafar, dobrar papel e usar outras funções de finalização, instale um dos opcionais Staple Finisher-AC ou Booklet Finisher-AC.
Ao instalar a seguinte unidade de perfuração no finalizador, também pode utilizar a função de perfuração.
Ao instalar a seguinte unidade de perfuração no finalizador, também pode utilizar a função de perfuração.
2/4 Hole Puncher Unit-A /b_in_area_europe_L.gif)
/b_in_area_asia_L.gif)
/b_in_area_latin_america_L.gif)
2/3 Hole Puncher Unit-A /b_in_area_americas_L.gif)
4 Hole Puncher Unit-A
Funções de finalização disponíveis
As funções de finalização disponíveis quando Staple Finisher-AC ou Booklet Finisher-AC estão instalados, são mostradas abaixo.
Funções de seleção
Intercalar
Grupo
Offset
Funções de agrafos
Canto
Duplo
Finalizar-agrafar*1
Sem agrafos
Agrafar manual
Funções de dobrar
Dobra para finalização-agrafamento*1
Funções de perfuração
Furar*2
*1Disponível apenas quando Booklet Finisher-AC é instalado.
*2Disponível apenas quando Unidade de perfuração é instalado.
NOTA
Para obter detalhes sobre as funções de finalização, consulte o seguinte:
Precauções ao usar funções de finalização
Precauções ao usar ordenar e agrupar
Se o limite de carga é atingido durante a descida do tabuleiro, o papel é ejetado automaticamente para um tabuleiro disponível. Quando todos os tabuleiros disponíveis atingem o seu limite de carga, a impressão para temporariamente. Quando o papel ejetado for removido da bandeja, a impressão será retomada.
Precauções ao usar agrafos
O número máximo de folhas que podem ser agrafadas varia consoante o tipo e a espessura do papel. Especificações
Se a máquina não conseguir agrafar o papel, troque o papel ou reduza o número de folhas a serem agrafadas.
Se a máquina não conseguir agrafar o papel, troque o papel ou reduza o número de folhas a serem agrafadas.
Remova o papel agrafado após ter sido totalmente enviado para o tabuleiro de saída e não o remova enquanto estiver a ser agrafado.
Quando [Coloque agrafos na unidade de agrafamento.] aparecer, substitua a caixa de agrafos e adicione mais agrafos. Adicionar agrafos (opcional)
Se o tabuleiro atinge a posição limite inferior, a impressão fica em pausa. Quando o papel ejetado for removido da bandeja, a impressão será retomada.
Precauções ao usar a finalização-agrafamento
A precisão das dobras varia consoante o tipo de papel e o número de folhas.
Ao imprimir um grande volume de folhetos com finalização-agrafamento, pode baixar o travão do papel para continuar a imprimir sem ficar limitado pela capacidade do tabuleiro de folhetos. Se baixar o travão do papel, prepare uma caixa ou outro recipiente para receber a saída de papel, de modo a que não caia diretamente no chão.
Para detalhes sobre como operar o travão do papel, consulte a descrição das peças externas do finalizador. Vista externa
Para detalhes sobre como operar o travão do papel, consulte a descrição das peças externas do finalizador. Vista externa
Precauções ao usar o Staple-Free
Para obter detalhes sobre as funções que não podem ser usadas com o Staple-Free, consulte o Restrictions on Combinations of Copy Functions (Restrições sobre Combinações para Funções de Cópia) no site do manual on-line.
https://oip.manual.canon/
https://oip.manual.canon/
Dependendo da posição de fixação, não é possível usar o Staple-Free com papel que não pode ser impresso em ambos os lados e papel com formatos diferentes.
Dependendo do ambiente de uso e do tipo de papel, a parte fixada com o Staple-Free pode separar-se facilmente.
Usar o agrafamento manual
Insira uma pilha de papel na abertura do finalizador e aguarde um determinado período de tempo. A pilha de papel será detetada e agrafada automaticamente.
Quando a pilha de papel é detetada, o indicador do botão de agrafamento pisca e, quando o agrafamento é concluído, ele apaga. Quando o indicador do botão de agrafamento apagar, retire a pilha de papel.
Quando a pilha de papel é detetada, o indicador do botão de agrafamento pisca e, quando o agrafamento é concluído, ele apaga. Quando o indicador do botão de agrafamento apagar, retire a pilha de papel.
Coloque a pilha de papel voltada para baixo e insira diretamente o canto a ser agrafado.
O agrafamento manual não pode ser feito durante a impressão.
NOTA
Pode alterar o tempo necessário para agrafar automaticamente a pilha de papel quando inserida. [Tempo até agrafam. começar no modo Agrafador]
Pode pressionar o botão de agrafamento para agrafar o papel sem esperar que a máquina o agrafe para si.
Nomes dos componentes e respetivas funções
Vista externa

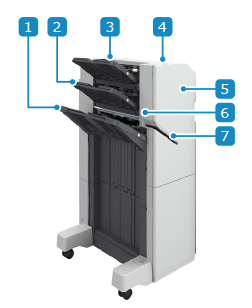

Staple Finisher-AC
Booklet Finisher-AC
Tabuleiro de saída (tabuleiro C)Produz papel impresso e copiado. Pode definir qual a função a usar o tabuleiro como destino de saída. Definições do destino de saída
Tabuleiro de saída (tabuleiro B)Produz papel impresso e copiado. Pode definir qual a função a usar o tabuleiro como destino de saída. Definições do destino de saída
Tabuleiro de saída principal (tabuleiro A)Produz papel impresso e copiado. Pode definir qual a função a usar o tabuleiro como destino de saída. Definições do destino de saída
Botão AgrafarDurante o agrafamento manual, pode pressionar o botão de agrafamento para agrafar sem esperar.
* Insira uma pilha de papel na abertura e aguarde um determinado período de tempo. A pilha de papel será agrafada automaticamente sem a necessidade de pressionar o botão. Usar o agrafamento manual
Tampa da frente (superior)Abra-a quando houver agrafos encravados e ao adicionar agrafos.
Quando o Unidade de perfuração estiver instalado, abra-o para descartar os desperdícios de perfurações.
Quando o Unidade de perfuração estiver instalado, abra-o para descartar os desperdícios de perfurações.
Finisher Jogger Kit-A (opção)Permite alinhar as extremidades das folhas de papel impresso.
RanhuraInsira uma pilha de papel para agrafar manualmente.
Tampa da frente (inferior)Abra-a quando houver papel ou agrafos encravados na unidade de finalização-agrafamento e quando adicionar agrafos à unidade de finalização-agrafamento.
Tabuleiro de folhetosProduz papel de folheto agrafado na lombada.
NOTA
Quando o papel de grandes dimensões é alimentado no tabuleiro de saída (Tabuleiro A) ou no tabuleiro de saída (Tabuleiro B), defina o tabuleiro conforme indicado abaixo.
O tabuleiro de saída C alinha o papel impresso com as suas duas guias de alinhamento. Pode ajustar a posição destas guias.
Interior
Staple Finisher-AC
Booklet Finisher-AC
Depósito de desperdícios de perfurações (quando o Unidade de perfuração estiver instalado)Puxe para eliminar os desperdícios de perfurações.
Unidade de finalização-agrafamentoRetire-a quando houver agrafos encravados ou ao adicionar agrafos.
Especificações
|
Formato do papel, tipo e gramagem base
|
Todo o papel que pode passar pela máquina*1*2Papel utilizável
|
|
Capacidade do tabuleiro de saída (tabuleiro A)*3
|
Sem programações de finalização, ordenar, agrupar
A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") de altura (equivalente a 250 folhas)
A3, B4, A4R, B5R, 330 mm × 483mm (13" x 19")*4, 320 x 450 mm (12 5/8" x 17 11/16") (SRA3)*4, 305 x 457 mm (12" x 18")*4, LTRR, LGL, 11" x 17", 8K, 16KR: 24 mm (1") ou menos de altura (equivalente a 125 folhas)
Envelopes: 30 folhas
Sem configurações de finalização, ordenar, agrupar (ao usar vários tamanhos)
Combinação de A4, B5 e LTR apenas: 47 mm (1 7/8") de altura (equivalente a 250 folhas)
Combinação incluindo 330 mm × 483 mm (13“ x 19”), 320 x 450 mm (12 5/8“ x 17 11/16”) (SRA3), 305 x 457 mm (12“ x 18”): 30 folhas
Combinação diferente da mencionada acima: 24 mm (1") de altura (equivalente a 125 folhas)
Offset
A4, B5, LTR, EXEC, 16K: 47 mm (1 7/8") de altura (equivalente a 250 folhas)
A3, B4, 11" x 17", 8K: 24 mm (1") de altura (equivalente a 125 folhas)
|
|
Capacidade do tabuleiro de saída (tabuleiro B)*3
|
Sem programações de finalização, ordenar, agrupar
A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") de altura (equivalente a 250 folhas)
A3, B4, A4R, B5R, 330 mm × 483mm (13" x 19")*4, 320 x 450 mm (12 5/8" x 17 11/16") (SRA3)*4, 305 x 457 mm (12" x 18")*4, LTRR, LGL, 11" x 17", 8K, 16KR: 24 mm (1") ou menos de altura (equivalente a 125 folhas)
Envelopes: 30 folhas
Sem configurações de finalização, ordenar, agrupar (ao usar vários tamanhos)
Combinação de A4, B5 e LTR apenas: 47 mm (1 7/8") de altura (equivalente a 250 folhas)
Combinação incluindo 330 mm × 483 mm (13“ x 19”), 320 x 450 mm (12 5/8“ x 17 11/16”) (SRA3), 305 x 457 mm (12“ x 18”): 30 folhas
Combinação diferente da mencionada acima: 24 mm (1") de altura (equivalente a 125 folhas)
Offset
A4, B5, LTR, EXEC, 16K: 47 mm (1 7/8") de altura (equivalente a 250 folhas)
A3, B4, 11" x 17", 8K: 24 mm (1") de altura (equivalente a 125 folhas)
|
|
Capacidade do tabuleiro de saída (tabuleiro C)*3
|
Sem programações de finalização, ordenar, agrupar
*5
A4, B5, A5, A5R, LTR, STMTR, EXEC, 16K: 423 mm (16 5/8") de altura ou 3.000 folhas*6
A3, B4, A4R, B5R, 330 mm × 483mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 216 mm (8 1/2") de altura ou 1.500 folhas
A6R: 250 folhas*7
Envelopes
Monarch: 30 folhas
Diferente de Monarch: 100 folhas
Papel de folha longa (487,8 mm a 762,0 mm (19 1/4“ a 30")) (quando o Long Sheet Tray-B ou o Long Sheet Tray-C estão instalados)
64 g/m² a 79 g/m² (17 lb bond a 21 lb bond): 100 folhas
80 g/m² a 150 g/m² (21,3 lb bond a 39,9 lb bond): 50 folhas
151 g/m² a 300 g/m² (55,8 lb cover a 110,9 lb cover): 25 folhas
Papel de folha longa (mais de 762 mm (30")) (quando apoiado à mão): 1 folha
Sem configurações de finalização, ordenar, agrupar (ao usar vários tamanhos)
*5
Combinação de A4, B5 e LTR apenas: 423 mm (16 5/8") de altura ou 3.000 folhas
Combinações que incluem A6R: 250 folhas*7
Combinação diferente da mencionada acima: 216 mm (8 1/2") de altura ou 1.500 folhas
Offset
A4, B5, LTR, EXEC, 16K: 423 mm (16 5/8") de altura ou 3.000 folhas*6
A3, B4, A4R, LTRR, LGL, 11" x 17", 8K: 216 mm (8 1/2") de altura ou 1.500 folhas
Agrafar (canto, duplo)
A4, B5, LTR, EXEC, 16K: 200 cópias, total de 3.000 folhas, ou 423 mm (16 5/8") de altura*8
A3, B4, A4R, LTRR, LGL, 11" x 17", 8K: 100 cópias, total de 1.500 folhas, ou 216 mm (8 1/2") de altura
Sem agrafos
A4, LTR, 16K: 200 cópias
A3, 11" x 17", 8K: 100 cópias
|
|
Capacidade do tabuleiro de folhetos
(Booklet Finisher-AC apenas) |
Papel de 52 g/m² a 81,4 g/m² (13,8 lb bond a 21,7 lb bond)
Unir 2 a 5 folhas: 25 cópias
Unir 6 a 10 folhas: 15 cópias
Unir 11 a 20 folhas: 10 cópias
Papel de 81,5 g/m² a 105 g/m² (21,7 lb bond a 27,9 lb bond)
Unir 2 a 5 folhas: 25 cópias
Unir 6 a 10 folhas: 15 cópias
Papel de 106 g/m² a 220 g/m² (28,2 lb bond a 81,4 lb capa)
Unir 2 a 5 folhas: 10 cópias
|
|
Número de folhas que podem ser agrafadas*9
|
Canto e duplo (papel não revestido)
A4, B5, LTR, EXEC, 16K
52 g/m² a 90 g/m² (14 lb bond a 24 lb bond): 65 folhas
91 g/m² a 105 g/m² (25 lb bond a 28 lb bond): 50 folhas
106 g/m² a 256 g/m² (29 lb bond a 140 lb index): 2 folhas
A3, B4, A4R, LTRR, LGL, 11" x 17", 8K
52 g/m² a 90 g/m² (14 lb bond a 24 lb bond): 40 folhas
91 g/m² a 105 g/m² (25 lb bond a 28 lb bond): 30 folhas
106 g/m² a 256 g/m² (29 lb bond a 140 lb index): 2 folhas
Canto e duplo (papel revestido)
2 folhas (para todas as gramagens e tamanhos de papel)
Sem agrafos
52 g/m² a 64 g/m² (13,8 lb bond a 17 lb bond): 10 folhas
65 g/m² a 81,4 g/m² (17,3 lb bond a 21,7 lb bond): 8 folhas
81,5 g/m² a 105 g/m² (21,7 lb bond a 27,9 lb bond): 6 folhas
Agrafar manual
65 folhas
|
|
Perfurar
(quando Unidade de perfuração está instalada) |
Número de furos e formato do papel
Quando 2/4 Hole Puncher Unit-A está instalada:
Dois furos: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Quatro furos: A3, A4, LTR, 11" x 17", EXEC, 8K, 16K
Quando 2/3 Hole Puncher Unit-A está instalada:
Dois furos: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Três orifícios: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K
Quando 4 Hole Puncher Unit-A está instalada:
Quatro furos: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Gramagem base do papel
52g/m² a 300 g/m² (14 lb bond a 110 lb capa)
|
|
Finalizar-agrafar e dobra
(apenas Booklet Finisher-AC) |
Formato de papel
A3, B4, A4R, 305 x 457 mm (12“ x 18”), LTRR, LGL, 11“ x 17”, tamanho personalizado (195,0 mm x 270,0 mm a 304,8 mm x 457,2 mm (7 3/4“ x 10 5/8” a 12“ x 18”))
Gramagem base do papel
Peso base das páginas de conteúdo: 52g/m² a 220 g/m² (14 lb bond a 80 lb capa)
Peso da base da capa: 52 g/m² a 256 g/m² (14 lb bond a 140 lb index)*10
Número de folhas que podem ser finalizadas-agrafadas (papel não revestido)
*10*11
52 g/m² a 81,4 g/m² (14 lb bond a 21,7 lb bond): 20 folhas
81,5 g/m² a 105 g/m² (21,7 lb bond a 28 lb bond): 10 folhas
106 g/m² a 150 g/m² (29 lb bond a 40 lb bond): 5 folhas
151 g/m² a 209 g/m² (56 lb cover a 110 lb index): 4 folhas
210 g/m² a 220 g/m² (77,7 lb cover a 80 lb cover): 3 folhas
Número de folhas que podem ser finalizadas-agrafadas (papel revestido)
*10*11
106 g/m² a 150 g/m² (29 lb bond a 40 lb bond): 5 folhas
Número de folhas que podem ser dobradas para finalização-acabamento (papel não revestido)
52 g/m² a 105 g/m² (14 lb bond a 28 lb bond): 2 a 5 folhas
106 g/m² a 256 g/m² (29 lb bond a 140 lb index): 1 folha
Número de folhas que podem ser finalizadas-acabadas (papel revestido)
1 folha
|
|
Dimensões
(L x P x A) |
527 mm x 623 mm x 1099 mm (20 3/4“ x 24 1/2” x 43 1/4")*12
Quando o tabuleiro extensível está estendido: 656 mm x 623 mm x 1.195 mm (25 7/8“ x 24 1/2” x 47 1/8")*12
|
|
Peso
|
Staple Finisher-AC
Aprox. 36 kg (79,4 lb)
Booklet Finisher-AC
Aprox. 60 kg (132,3 lb)
|
*1A impressão frente e verso em papel fino 2 (52 g/m² a 59 g/m² (14 lb bond a 15 lb bond)), papel revestido e papel com gramagem de 257 g/m² (100 lb cover) ou superior não pode ser efetuada a partir do tabuleiro A.
*2O papel revestido só pode ser emitido a partir do tabuleiro C.
*3Ao usar papel 64 g/m² (17 lb bond), 75 g/m² (20 lb bond)ou 80 g/m² (21 lb bond). A capacidade varia noutros casos.
*430 folhas para papel fino (52 g/m² a 63 g/m² (13,8 lb bond a 16,8 lb bond))
*5125 folhas para papel revestido
*6216 mm (8 1/2") de altura ou 1.500 folhas para papel fino
*7Até 50 folhas para 106 g/m² (28,2 lb bond) ou mais
*8100 cópias, total de 1.500 folhas ou 216 mm (8 1/2") de altura para papel fino
*9Se o cartridge de agrafos padrão estiver instalado. Dependendo do tipo e da espessura do papel, o número de folhas que podem ser agrafadas poderá diminuir.
*10Incluindo 1 página de capa. O papel utilizado para as capas deve ser igual ou mais pesado do que o papel utilizado para o corpo.
*11Dependendo do tipo e da espessura do papel, o número de folhas que podem ser agrafadas pode variar.
*12 Quando este equipamento opcional estiver ligado à unidade principal ou a outro equipamento opcional, haverá uma folga de +5 mm (1/4") na direção horizontal.
