Staple Finisher-AC, Booklet Finisher-AC и Блок перфоратора
Чтобы сшивать бумагу скрепками, сгибать бумагу и использовать другие функции окончательной обработки, установите дополнительный Staple Finisher-AC или Booklet Finisher-AC.
Установив следующий блок перфоратора в финишер, также возможно использовании функции перфорации.
Установив следующий блок перфоратора в финишер, также возможно использовании функции перфорации.
2/4 Hole Puncher Unit-A /b_in_area_europe_L.gif)
/b_in_area_asia_L.gif)
/b_in_area_latin_america_L.gif)
2/3 Hole Puncher Unit-A /b_in_area_americas_L.gif)
4 Hole Puncher Unit-A
Доступные функции окончательной обработки
Функции окончательной обработки, доступные при установке Staple Finisher-AC или Booklet Finisher-AC, показаны ниже.
Функции сортировки
Сортировка
Группа
Смещение
Функции сшивания
Угловое
Двойное
Центральная прошивка*1
Без скрепок
Сшивание вручную
Функции фальцовки
Сгиб по центру*1
Функции перфорации
Перфорация отверстий*2
*1Доступно только в том случае, если установлен параметр Booklet Finisher-AC.
*2Доступно только в том случае, если установлен параметр Блок перфоратора.
ПРИМЕЧАНИЕ
Подробные сведения о функциях окончательной обработки см. в следующих разделах:
Меры предосторожности при использовании функций окончательной обработки
Меры предосторожности при использовании сортировки и группировки
Если во время опускания лотка достигнуты ограничительные линии загрузки, бумага автоматически выбрасывается в свободный лоток. Если бумага во всех лотках достигла ограничительных линий загрузки, печать временно приостанавливается. Когда выброшенная бумага будет удалена из лотка, печать возобновится.
Меры предосторожности при использовании сшивания со скрепками
Количество листов, которое можно сшить, зависит от типа и толщины бумаги. Технические характеристики
Если аппарат не может сшить бумагу, замените бумагу или уменьшите количество сшиваемых листов.
Если аппарат не может сшить бумагу, замените бумагу или уменьшите количество сшиваемых листов.
Удаляйте сшитую бумагу после того, как она будет полностью выведена в лоток, и не удаляйте ее во время сшивания.
При выводе сообщения [Загрузите скрепки в блок сшивания.] замените блок со скрепками и добавьте скрепок. Добавление скрепок (опция)
Если лоток достигает нижнего предельного положения, печать приостанавливается. Когда выброшенная бумага будет удалена из лотка, печать возобновится.
Меры предосторожности при использовании центральной прошивки
Условия фальцовки могут изменяться в зависимости от типа и количества бумаги.
При выводе большого количества буклетов с центральной прошивкой можно опустить стопор для бумаги, чтобы продолжить печать, не ограничиваясь емкостью лотка для буклетов. При опускании стопора для бумаги подготовьте коробку или другой контейнер для приема выводимой бумаги, чтобы она не падала прямо на пол.
Подробную информацию о том, как пользоваться стопором для бумаги, см. в описании внешних компонентов финишера. Внешний вид
Подробную информацию о том, как пользоваться стопором для бумаги, см. в описании внешних компонентов финишера. Внешний вид
Меры предосторожности при использовании сшивания без скрепок
Подробную информацию о функциях, которые нельзя использовать с функцией сшивания без скрепок, см. в разделе Restrictions on Combinations of Copy Functions (Ограничения по комбинациям функций копирования) на сайте электронных руководств.
https://oip.manual.canon/
https://oip.manual.canon/
В зависимости от положения обжатия невозможно использовать функцию сшивания без скрепок с бумагой, на которой невозможно печатать с обеих сторон, а также с бумагой разных форматов.
В зависимости от характера использования и типа бумаги листы, соединенные при помощи функции сшивания без скрепок, могут отходить друг от друга.
Использование сшивания вручную
Вставьте стопку бумаги в отверстие финишера и немного подождите. Стопка бумаги будет автоматически обнаружена и сшита.
При обнаружении стопки бумаги индикатор кнопки сшивания мигает, а после завершения сшивания он гаснет. Когда погаснет индикатор кнопки сшивания, вытащите стопку бумаги.
При обнаружении стопки бумаги индикатор кнопки сшивания мигает, а после завершения сшивания он гаснет. Когда погаснет индикатор кнопки сшивания, вытащите стопку бумаги.
Положите стопку бумаги лицевой стороной вниз, а угол, который необходимо скрепить, вставьте прямо.
Сшивание вручную не может выполняться во время печати.
ПРИМЕЧАНИЕ
Можно изменить время, через которое будет начинаться автоматическое сшивание вставленной стопки бумаги. [Время до начала сшивания в режиме Сшивание]
Можно нажать кнопку сшивания, чтобы сшить бумагу, не дожидаясь, пока аппарат начнет сшивать ее для вас.
Названия компонентов и их назначение

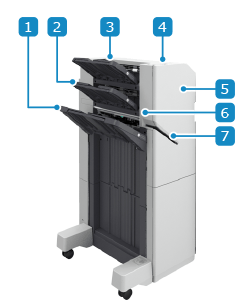

Внешний вид
Staple Finisher-AC
Booklet Finisher-AC
Выводной лоток (Tray C)Выводит отпечатанную и скопированную бумагу. Можно указать, какая функция должна использовать лоток в качестве места назначения вывода. Параметры устройства вывода
Выводной лоток (Tray B)Выводит отпечатанную и скопированную бумагу. Можно указать, какая функция должна использовать лоток в качестве места назначения вывода. Параметры устройства вывода
Выводной лоток (Tray A)Выводит отпечатанную и скопированную бумагу. Можно указать, какая функция должна использовать лоток в качестве места назначения вывода. Параметры устройства вывода
Кнопка сшиванияВо время сшивания вручную можно нажать кнопку сшивания, чтобы сшивание началось немедленно.
* Вставьте стопку бумаги в отверстие и немного подождите. Стопка бумаги будет сшита автоматически без необходимости нажатия кнопки. Использование сшивания вручную
Передняя крышка (верхняя)Откройте эту крышку, если застряла бумага или скрепки, а также при добавлении скрепок.
Если установлен Блок перфоратора, откройте его, чтобы удалить отходы перфорации.
Если установлен Блок перфоратора, откройте его, чтобы удалить отходы перфорации.
Finisher Jogger Kit-A (дополнительное оборудование)Позволяет выравнивать края выводимой бумаги.
ОтверстиеВставьте стопку бумаги для сшивания вручную.
Передняя крышка (нижняя)Откройте эту крышку, если в блоке центральной прошивки застряла бумага или скрепки, а также при добавлении скрепок в блок центральной прошивки.
Лоток для буклетовВывод бумаги для буклетов с центральной прошивкой.
ПРИМЕЧАНИЕ
Если в выводной лоток (лоток A) или выводной лоток (лоток B) подается бумага большого размера, установите лоток, как показано ниже.
Выводной лоток C выравнивает выводимую бумагу по своим двум направляющим выравнивания. Можно настроить положение этих направляющих.
Внутренние компоненты
Staple Finisher-AC
Booklet Finisher-AC
Лоток для отходов перфорации (если установлен Блок перфоратора)Выдвиньте лоток для удаления отходов перфорации.
Блок центральной прошивкиВыдвиньте его, если застряла бумага или скрепки, а также при добавлении скрепок.
Технические характеристики
|
Формат, тип и плотность бумаги
|
Вся бумага, которая может пройти через аппарат*1*2Поддерживаемая бумага
|
|
Емкость выводного лотка (лоток A)*3
|
Без настроек окончательной обработки, сортировка, группировка
A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 мм (1 7/8") в стопке (или 250 листов)
A3, B4, A4R, B5R, 330 мм × 483 мм (13" x 19")*4, 320 x 450 мм (12 5/8" x 17 11/16") (SRA3)*4, 305 x 457 мм (12" x 18")*4, LTRR, LGL, 11" x 17", 8K, 16KR: 24 мм (1") или меньше в стопке (или 125 листов)
Конверты: 30 листов
Без настроек окончательной обработки, сортировка, группировка (при использовании разных форматов)
Комбинация только A4, B5 и LTR: 47 мм (1 7/8") в стопке (или 250 листов)
Комбинация, включающая 330 мм × 483 мм (13" x 19"), 320 x 450 мм (12 5/8" x 17 11/16") (SRA3), 305 x 457 мм (12" x 18"): 30 листов
Комбинация, кроме вышеуказанной: 24 мм (1") в стопке (или 125 листов)
Смещение
A4, B5, LTR, EXEC, 16K: 47 мм (1 7/8") в стопке (или 250 листов)
A3, B4, 11" x 17", 8K: 24 мм (1") в стопке (или 125 листов)
|
|
Емкость выводного лотка (лоток B)*3
|
Без настроек окончательной обработки, сортировка, группировка
A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 мм (1 7/8") в стопке (или 250 листов)
A3, B4, A4R, B5R, 330 мм × 483 мм (13" x 19")*4, 320 x 450 мм (12 5/8" x 17 11/16") (SRA3)*4, 305 x 457 мм (12" x 18")*4, LTRR, LGL, 11" x 17", 8K, 16KR: 24 мм (1") или меньше в стопке (или 125 листов)
Конверты: 30 листов
Без настроек окончательной обработки, сортировка, группировка (при использовании разных форматов)
Комбинация только A4, B5 и LTR: 47 мм (1 7/8") в стопке (или 250 листов)
Комбинация, включающая 330 мм × 483 мм (13" x 19"), 320 x 450 мм (12 5/8" x 17 11/16") (SRA3), 305 x 457 мм (12" x 18"): 30 листов
Комбинация, кроме вышеуказанной: 24 мм (1") в стопке (или 125 листов)
Смещение
A4, B5, LTR, EXEC, 16K: 47 мм (1 7/8") в стопке (или 250 листов)
A3, B4, 11" x 17", 8K: 24 мм (1") в стопке (или 125 листов)
|
|
Емкость выводного лотка (лоток C)*3
|
Без настроек окончательной обработки, сортировка, группировка
*5
A4, B5, A5, A5R, LTR, STMTR, EXEC, 16K: 423 мм (16 5/8") в стопке или 3000 листов*6
A3, B4, A4R, B5R, 330 мм × 483 мм (13" x 19"), 320 x 450 мм (12 5/8" x 17 11/16") (SRA3), 305 x 457 мм (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 216 мм (8 1/2") в стопке или 1 500 листов
A6R: 250 листов*7
Конверты
Monarch: 30 листов
Не Monarch: 100 листов
Длинный лист бумаги (от 487,8 до 762.0 мм (от 19 1/4" до 30")) (если подсоединен Long Sheet Tray-B или Long Sheet Tray-C)
64–79 г/м² (17–21 фунт. высокосортная): 100 листов
80–150 г/м² (21,3–39,9 фунт. высокосортная): 50 листов
151–300 г/м² (55,8–110,9 фунт. для обложки): 25 листов
Длинный лист бумаги (больше 762 мм (30")) (если поддерживать рукой): 1 лист
Без настроек окончательной обработки, сортировка, группировка (при использовании разных форматов)
*5
Комбинация только A4, B5 и LTR: 423 мм (16 5/8") в стопке или 3 000 листов
Комбинации, включающие A6R: 250 листов*7
Комбинация, кроме вышеуказанной: 216 мм (8 1/2") в стопке или 1 500 листов
Смещение
A4, B5, LTR, EXEC, 16K: 423 мм (16 5/8") в стопке или 3000 листов*6
A3, B4, A4R, LTRR, LGL, 11" x 17", 8K: 216 мм (8 1/2") в стопке или 1 500 листов
Сшивание (угловое, двойное)
A4, B5, LTR, EXEC, 16K: 200 копий, всего 3000 листов или 423 мм (16 5/8") в стопке*8
A3, B4, A4R, LTRR, LGL, 11" x 17", 8K: 100 копий, всего 1500 листов или 216 мм (8 1/2") в стопке
Без скрепок
A4, LTR, 16K: 200 копии
A3, 11" x 17", 8K: 100 копии
|
|
Емкость лотка для буклетов
(только Booklet Finisher-AC) |
Бумага 52–81,4 г/м² (13,8–21,7 фунт. высокосортная)
Переплет от 2 до 5 листов: 25 копий
Переплет от 6 до 10 листов: 15 копии
Переплет от 11 до 20 листов: 10 копии
Бумага 81,5–105 г/м² (21,7–27,9 фунт. высокосортная)
Переплет от 2 до 5 листов: 25 копии
Переплет от 6 до 10 листов: 15 копии
Бумага 106–220 г/м² (28,2–81,4 фунт. для обложки)
Переплет от 2 до 5 листов: 10 копии
|
|
Количество листов, которое можно сшить*9
|
Угловое и двойное (бумага без покрытия)
A4, B5, LTR, EXEC, 16K
От 52 до 90 г/м² (от 14 до 24 фунтов высокосортная): 65 листов
91–105 г/м² (25–28 фунтов высокосортная): 50 листов
От 106 до 256 г/м² (от 29 до 140 фунтов для картотек): 2 листов
A3, B4, A4R, LTRR, LGL, 11" x 17", 8K
От 52 до 90 г/м² (от 14 до 24 фунтов высокосортная): 40 листов
91–105 г/м² (25–28 фунтов высокосортная): 30 листов
От 106 до 256 г/м² (от 29 до 140 фунтов для картотек): 2 листов
Угловое и двойное (бумага с покрытием)
2 листа (для всех вариантов основной плотности и форматов бумаги)
Без скрепок
52–64 г/м² (13,8–17 фунтов высокосортная): 10 листов
65–81,4 г/м² (17,3–21,7 фунта высокосортная): 8 листов
81,5–105 г/м² (21,7–27,9 фунт. высокосортная): 6 листов
Сшивание вручную
65 листов
|
|
Перфорация
(когда установлен Блок перфоратора) |
Количество перфорированных отверстий и формат бумаги
Когда установлен 2/4 Hole Puncher Unit-A:
Два отверстия: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Четыре отверстия: A3, A4, LTR, 11" x 17", EXEC, 8K, 16K
Когда установлен 2/3 Hole Puncher Unit-A:
Два отверстия: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Три отверстия: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K
Когда установлен 4 Hole Puncher Unit-A:
Четыре отверстия: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR
Основная плотность бумаги
От 52 до 300 г/м² (от 14 до 110 фунтов для обложки)
|
|
Центральная прошивка и укладка
(только Booklet Finisher-AC) |
Форматы бумаги
A3, B4, A4R, 305 x 457 мм (12" x 18"), LTRR, LGL, 11" x 17", пользовательский формат (от 195,0 мм x 270,0 мм до 304,8 мм x 457,2 мм (от 7 3/4" x 10 5/8" до 12" x 18"))
Основная плотность бумаги
Основная плотность бумаги для основных страниц: 52–220 г/м² (14 фунт. высокосортная – 80 фунт. для обложки)
Основная плотность бумаги для обложки: 52–256 г/м² (14–140 фунт. для карточек)*10
Количество листов для центральной прошивки (бумага без покрытия)
*10*11
52–81,4 г/м² (14–21,7 фунта высокосортная): 20 листов
81,5–105 г/м² (21,7–28 фунт. высокосортная): 10 листов
106–150 г/м² (29–40 фунтов высокосортная): 5 листов
151–209 г/м² (56 фунтов для обложки – 110 фунтов для картотек): 4 листов
210–220 г/м² (77,7 фунта для обложки – 80 фунтов для картотек): 3 листов
Количество листов для центральной прошивки (бумага с покрытием)
* 10*11
106–150 г/м² (29–40 фунт. высокосортная): 5 листов
Количество листов, которые можно сгибать по центру (бумага без покрытия)
52–105 г/м² (14–28 фунт. высокосортная): От 2 до 5 листов
106–256 г/м² (29–140 фунт. для картотек): 1 лист
Количество листов, которые можно сгибать по центру (бумага с покрытием)
1 лист
|
|
Габариты
(Ш x Г x В) |
527 мм x 623 мм x 1099 мм (20 3/4" x 24 1/2" x 43 1/4")*12
При выдвинутом вспомогательном лотке: 656 мм x 623 мм x 1195 мм (25 7/8" x 24 1/2" x 47 1/8")*12
|
|
Вес
|
Staple Finisher-AC
Прибл. 36 кг (79,4 фунта)
Booklet Finisher-AC
Прибл. 60 кг (132,3 фунта)
|
*1Двустороннюю печать на тонкой бумаге 2 (52–59 г/м² (14–15 фунт. высокосортная)), бумагу с покрытием и бумага с основной плотностью 257 г/м² (100 фунт. для обложки) или больше нельзя выводить из лотка А.
*2Бумагу с покрытием можно выводить только из лотка C.
*3При использовании бумаги 64 г/м² (17 фунтов высокосортная), 75 г/м² (20 фунтов высокосортная) или 80 г/м² (21 фунт высокосортная). В любых других случаях емкость отличается.
*430 листов для тонкой бумаги (52–63 г/м² (13,8–16,8 фунт. высокосортная))
*5 125 листов для бумаги с покрытием
*6216 мм (8 1/2") в стопке или 1500 листов для тонкой бумаги
*7 До 50 листов для бумаги плотностью 106 г/м² (28,2 фунт. высокосортная) или больше
*8100 копий, всего 1500 листов или 216 мм (8 1/2") в стопке для тонкой бумаги
*9Когда установлен стандартный картридж со скрепками. В зависимости от типа и толщины бумаги количество листов, которое можно сшить, может уменьшиться.
*10Включая 1 лист обложки. Бумага, используемая для обложек, должна быть такой же или более плотной, чем бумага для блока.
*11В зависимости от типа и толщины бумаги количество листов для центральной прошивки может различаться.
*12Когда это дополнительное оборудование подсоединено к основному аппарату или другому дополнительному оборудованию, будет зазор +5 мм в горизонтальном направлении.
