Staple Finisher-AC, Booklet Finisher-AC och Hålslagsenhet

För att häfta papper, falsa papper och använda efterbehandlingsfunktioner ska du installera tillvalet Staple Finisher-AC eller Booklet Finisher-AC.
Genom att installera hålslagsenhet på efterbehandlaren kan du också använda hålslagningsfunktionen.

2/4 Hole Puncher Unit-A

2/3 Hole Puncher Unit-A

4 Hole Puncher Unit-A

Tillgängliga efterbehandlingsfunktioner

Försiktighetsåtgärder vid användning av efterbehandlingsfunktioner

Använda manuell häftning

Namn på delar och respektive funktioner

Specifikationer

Tillgängliga efterbehandlingsfunktioner

De efterbehandlingsfunktioner som är tillgängliga när Staple Finisher-AC eller Booklet Finisher-AC är installerad visas nedan.

Sorteringsfunktioner

Sortera

Grupper

Förskjut

Häftningsfunktioner

Hörn

Dubbelt

Sadelhäftning*1

Häftningsfri

Manuell häftning

Funktioner för falsning

Sadelfalsning*1

Hålslagningsfunktioner

Hålslagning*2

*1 Endast tillgänglig när Booklet Finisher-AC har installerats.

*2Endast tillgänglig när Hålslagsenhet har installerats.

OBS!

Se följande för information om efterbehandlingsfunktionerna:

Tillbehör med efterbehandlingsfunktioner

Försiktighetsåtgärder vid användning av efterbehandlingsfunktioner

Försiktighetsåtgärder vid användning av Sortera och Gruppera

Om lastgränsen nås när facket sänks matas papperet automatiskt ut till ett ledigt fack. Om alla tillgängliga fack har nått sin påfyllningsgräns avbryts utskriften. När det utmatade pappret tas bort från facket återupptas utskriften.

Försiktighetsåtgärder vid användning av en häftare

Hur många ark som kan häftas varierar beroende på papperstypen och -tjockleken. Specifikationer
Om maskinen inte kan häfta pappret ska du byt ut det eller minska antalet ark som ska häftas.

Ta bort häftat papper när det har matats ut helt till facket, ta inte bort det medan det häftas.

När [Fyll på häftklamrar i häftningsenheten.] visas ska du byta ut klammerbehållaren och lägg till fler häftklamrar. Lägga till häftklamrar (tillval)

Om facket når sitt nedre gränsläge pausas utskriften. När det utmatade pappret tas bort från facket återupptas utskriften.

Försiktighetsåtgärder vid användning av sadelhäftning

Falsningsprecisionen kan variera beroende på papperstyp och antal ark.

När du matar ut en stor mängd häften med sadelstygn kan du sänka pappersspärren för att fortsätta utskriften utan att begränsas av häftesfackets kapacitet. Om du sänker pappersspärren, förbered en låda eller annan behållare för att ta emot det utgående papperet så att det inte faller direkt på golvet.
För detaljer om hur man använder pappersstopparen, se beskrivningen av de yttre delarna av efterbehandlaren. Utvändig vy

Försiktighetsåtgärder vid användning av klammerfri häftning

För mer information om funktioner som inte kan användas med klammerfri häftning kan du se Restrictions on Combinations of Copy Functions (Begränsningar beträffande kombinationer av kopieringsfunktioner) på webbplatsen för handböcker.
https://oip.manual.canon/

Beroende på falsningspositionen kan du inte använda klammerfri häftning med papper som inte kan skrivas ut på båda sidor och papper med olika format.

Beroende på användningsmiljön och papperstypen kan den del som falsas med klammerfri häftning enkelt lossna.

Använda manuell häftning

För in en bunt med papper i efterbehandlarens skåra och vänta en stund. Pappersbunten identifieras och häftas automatiskt.
När pappersbunten identifieras blinkar häftknappens indikator och när häftningen är slutförd släcks den. När häftknappens indikator släcks kan du ta ut pappersbunten.

Placera pappersbunten med framsidan nedåt och för in hörnet som ska häftas rakt in.

Manuell häftning kan inte utföras under pågående utskrift.

OBS!

Du kan ändra hur lång tid det tar att automatiskt häfta pappersbunten när den har förts in. [Tid tills häftning startar i läget Häfta]

Du kan trycka på häftknappen för att häfta pappret utan att vänta på att maskinen ska häfta det åt dig.

Namn på delar och respektive funktioner

Utvändig vy

Invändigt

Utvändig vy

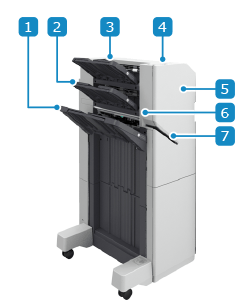

Staple Finisher-AC

Booklet Finisher-AC

Utmatningsfack (fack C)

Matar ut utskrivet och kopierat papper. Du kan ställa in funktionen som ska använda facket som utmatningsdestination. Inställningar för utmatningsfack

Utmatningsfack (fack B)

Matar ut utskrivet och kopierat papper. Du kan ställa in funktionen som ska använda facket som utmatningsdestination. Inställningar för utmatningsfack

Utmatningsfack (fack A)

Matar ut utskrivet och kopierat papper. Du kan ställa in funktionen som ska använda facket som utmatningsdestination. Inställningar för utmatningsfack

Häftknapp

Vid manuell häftning kan du trycka på häftknappen för att häfta utan att vänta.

* För in en bunt med papper i skåran och vänta en stund. Pappersbunten häftas automatiskt utan att du behöver trycka på knappen. Använda manuell häftning

Främre lucka (övre)

Öppna den här när ett papper eller häftklammer fastnar och när du lägger till häftklamrar.
När Hålslagsenhet är installerat ska du öppna den för att kassera hålslagsspill.

Finisher Jogger Kit-A (tillval)

Gör det möjligt att justera utskriftsarken.

Skåra

För in en bunt papper för att häfta den manuellt.

Främre lucka (nedre)

Öppna detta när ett pappers- eller häftklammerstopp uppstår i sadelhäftningsenheten och när du lägger till häftklamrar i sadelhäftningsenheten.

Häftesfack

Matar ut papper för sadelhäftning.

OBS!

När stora pappersstorlekar matas till utmatningsfack (fack A) eller utmatningsfack (fack B) ska du ställa in facket enligt nedan.

I utmatningsfack C justeras utmatat papper med de två styrskenorna. Du kan justera dessa skenors position.

[Inriktningsjustering för efterbehandlarfack C] (endast för 8100-serien)

Invändigt

Staple Finisher-AC

Booklet Finisher-AC

Fack för hålslagningsspill (när Hålslagsenhet är installerad)

Dra ut för att kasta hålslagningsspill.

Sadelhäftningsenhet

Dra ut denna när det uppstår pappers- eller häftklammerstopp och när du lägger i häftklamrar.

Specifikationer

Pappersformat, -typ och -basvikt	Allt papper som kan passera genom maskinen12Användbart papper
Utmatningsfackets kapacitet (fack A)*3	Inga inställningar på efterbehandlaren, sortera, gruppera A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8 tum) i höjd (motsvarar 250 ark) A3, B4, A4R, B5R, 330 x 483 mm (13 x 19 tum)4, 320 x 450 mm (12 5/8 x 17 11/16 tum) (SRA3)4, 305 x 457 mm (12 x 18 tum)*4, LTRR, LGL, 11 x 17 tum, 8K, 16KR: 24 mm (1 tum) eller mindre i höjd (motsvarar 125 ark) Kuvert: 30 ark Inga inställningar på efterbehandlaren, sortera, gruppera (vid användning av olika storlekar) Kombination av endast A4, B5 och LTR: 47 mm (1 7/8 tum) i höjd (motsvarar 250 ark) Kombination inklusive 330 x 483 mm (13 tum x 19 tum), 320 x 450 mm (12 5/8 x 17 11/16 tum) (SRA3), 305 x 457 mm (12 x 18 tum): 30 ark Annan kombination än ovan: 24 mm (1 tum) i höjd (motsvarar 125 ark) Förskjut A4, B5, LTR, EXEC, 16K: 47 mm (1 7/8 tum) i höjd (motsvarar 250 ark) A3, B4, 11 x 17 tum, 8K: 24 mm (1 tum) i höjd (motsvarar 125 ark)
Kapacitet för utmatningsfack (fack B)*3	Inga inställningar på efterbehandlaren, sortera, gruppera A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8 tum) i höjd (motsvarar 250 ark) A3, B4, A4R, B5R, 330 x 483 mm (13 x 19 tum)4, 320 x 450 mm (12 5/8 x 17 11/16 tum) (SRA3)4, 305 x 457 mm (12 x 18 tum)*4, LTRR, LGL, 11 x 17 tum, 8K, 16KR: 24 mm (1 tum) eller mindre i höjd (motsvarar 125 ark) Kuvert: 30 ark Inga inställningar på efterbehandlaren, sortera, gruppera (vid användning av olika storlekar) Kombination av endast A4, B5 och LTR: 47 mm (1 7/8 tum) i höjd (motsvarar 250 ark) Kombination inklusive 330 x 483 mm (13 tum x 19 tum), 320 x 450 mm (12 5/8 x 17 11/16 tum) (SRA3), 305 x 457 mm (12 x 18 tum): 30 ark Annan kombination än ovan: 24 mm (1 tum) i höjd (motsvarar 125 ark) Förskjut A4, B5, LTR, EXEC, 16K: 47 mm (1 7/8 tum) i höjd (motsvarar 250 ark) A3, B4, 11 x 17 tum, 8K: 24 mm (1 tum) i höjd (motsvarar 125 ark)
Utmatningsfackets kapacitet (fack C)*3	Inga inställningar på efterbehandlaren, sortera, gruppera 5 A4, B5, A5, A5R, LTR, STMTR, EXEC, 16K: 423 mm (16 5/8 tum) i höjd eller 3 000 ark6 A3, B4, A4R, B5R, 330 x 483 mm (13 x 19 tum), 320 x 450 mm (12 5/8 x 17 11/16 tum) (SRA3), 305 x 457 mm (12 x 18 tum), LTRR, LGL, 11 x 17 tum, 8K, 16KR: 216 mm (8 1/2 tum) i höjd eller 1 500 ark A6R: 250 ark7 Kuvert Monarch: 30 ark Annat än Monarch: 100 ark Långa pappersark (487,8 till 762,0 mm (19 1/4 till 30 tum)) (när Long Sheet Tray-B eller Long Sheet Tray-C är installerat) 64 till 79 g/m² (17 lb bond till 21 lb bond): 100 ark 80 till 150 g/m² (21,3 till 39,9 lb bond): 50 ark 151 till 300 g/m² (55,8 till 110,9 lb omslag): 25 ark Långa pappersark (mer än 762 mm (30 tum)) (när det stödjs för hand): 1 ark Inga inställningar på efterbehandlaren, sortera, gruppera (vid användning av olika format) 5 Kombination av endast A4, B5 och LTR: 423 mm (16 5/8 tum) i höjd eller 3 000 ark Kombination inklusive A6R: 250 ark7 Annan kombination än ovan: 216 mm (8 1/2 tum) i höjd eller 1 500 ark Förskjut A4, B5, LTR, EXEC, 16K: 423 mm (16 5/8 tum) i höjd eller 3 000 ark6 A3, B4, A4R, LTRR, LGL, 11 x 17 tum, 8K: 216 mm (8 1/2 tum) i höjd eller 1 500 ark Häfta (hörn, dubbelt) A4, B5, LTR, EXEC, 16K: 200 kopior, totalt 3 000 ark eller 423 mm (16 5/8 tum) i höjd*8 A3, B4, A4R, LTRR, LGL, 11 x 17 tum, 8K: 100 kopior, totalt 1 500 ark eller 216 mm (8 1/2 tum) i höjd Häftningsfri A4, LTR, 16K: 200 kopior A3, 11 tum x 17 tum, 8K: 100 kopior
Häftesfackets kapacitet endast (Booklet Finisher-AC)	52 till 81,4 g/m² (13,8 till 21,7 lb bond) papper Bindning av 2 till 5 ark: 25 kopior Bindning av 6 till 10 ark: 15 kopior Bindning av 11 till 20 ark: 10 kopior 81,5 till 105 g/m² (21,7 till 27,9 lb bond) papper Bindning av 2 till 5 ark: 25 kopior Bindning av 6 till 10 ark: 15 kopior 106 till 220 g/m² (28,2 lb bond till 81,4 lb cover) papper Bindning av 2 till 5 ark: 10 kopior
Antal ark som kan häftas*9	Hörn och dubbel (obestruket papper) A4, B5, LTR, EXEC, 16K 52 till 90 g/m² (14 lb bond till 24 lb bond): 65 ark 91 g/m² till 105 g/m² (25 pund arkivpapper till 28 pund arkivpapper): 50 ark 106 till 256 g/m² (29 lb bond till 140 lb index): 2 ark A3, B4, A4R, LTRR, LGL, 11 x 17 tum, 8K 52 till 90 g/m² (14 lb bond till 24 lb bond): 40 ark 91 g/m² till 105 g/m² (25 pund arkivpapper till 28 pund arkivpapper): 30 ark 106 till 256 g/m² (29 lb bond till 140 lb index): 2 ark Hörn och dubbel (bestruket papper) 2 ark (för alla pappersvikter och -format) Häftningsfri 52 till 64 g/m² (13,8 lb bond till 17 lb bond): 10 ark 65 g/m² till 81,4 g/m² (17,3 pund arkivpapper till 21,7 pund arkivpapper): 8 ark 81,5 till 105 g/m² (21,7 till 27,9 lb bond): 6 ark Manuell häftning 65 ark
Hålslagning (när Hålslagsenhet är installerad)	Antal hål och pappersformat När 2/4 Hole Puncher Unit-A är installerad: Två hål: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11 x 17 tum, EXEC, 8K, 16K, 16KR Fyra hål: A3, A4, LTR, 11 x 17 tum, EXEC, 8K, 16K När 2/3 Hole Puncher Unit-A är installerad: Två hål: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11 x 17 tum, EXEC, 8K, 16K, 16KR Tre hål: A3, B4, A4, B5, LTR, 11 x 17 tum, EXEC, 8K, 16K När 4 Hole Puncher Unit-A är installerad: Fyra hål: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11 x 17 tum, EXEC, 8K, 16K, 16KR Basvikt för papper 52 till 300 g/m² (14 lb bond till 110 lb cover)
Sadelhäftning och falsning (endast Booklet Finisher-AC)	Pappersformat A3, B4, A4R, 305 x 457 mm (12 x 18 tum), LTRR, LGL, 11 x 17 tum, anpassat format (195,0 x 270,0 mm till 304,8 x 457,2 mm (7 3/4 x 10 5/8 tum till 12 x 18 tum)) Basvikt för papper Innehållssidors ytvikt: 52 till 220 g/m² (14 lb bond till 80 lb cover) Omslagets ytvikt: 52 till 256 g/m² (14 lb bond till 140 lb index)10 Antal ark som kan sadelhäftas (obestruket papper) 1011 52 till 81,4 g/m² (14 lb bond till 21,7 lb bond): 20 ark 81,5 till 105 g/m² (21,7 till 28 lb bond): 10 ark 106 till 150 g/m² (29 lb till 40 lb bond): 5 ark 151 till 209 g/m² (56 lb cover till 110 lb index): 4 ark 210 till 220 g/m² (77,7 lb till 80 lb cover): 3 ark Antal ark som kan sadelhäftas (bestruket papper) 10*11 106 till 150 g/m² (29 lb till 40 lb bond): 5 ark Antal ark som kan sadelfalsas (obestruket papper) 52 till 105 g/m² (14 lb bond till 28 lb bond): 2 till 5 ark 106 till 256 g/m² (29 lb bond till 140 lb index): 1 ark Antal ark som kan sadelfalsas (bestruket papper) 1 ark
Mått (B x D x H)	527 x 623 x 1 099 mm (20 3/4 x 24 1/2 x 43 1/4 tum)12 När förlängningen för fack är utdragen: 656 x 623 x 1 195 mm (25 7/8 x 24 1/2 x 47 1/8 tum)12
Vikt	Staple Finisher-AC Cirka 36 kg (79,4 lb) Booklet Finisher-AC Cirka 60 kg (132,3 lb)

*1Dubbelsidig utskrift på tunt papper 2 (52 till 59 g/m² (14 till 15 lb bond)), bestruket papper och papper med en ytvikt på 257 g/m² (100 lb omslag) eller mer kan inte matas ut från fack A.

*2Bestruket papper kan endast matas ut från fack C.

*3När du använder papper av typen 64 g/m² (17 lb bond), 75 g/m² (20 lb bond) eller 80 g/m² (21 lb bond). Kapaciteten varierar i alla övriga fall.

*430 ark vid användning av tunt papper (52 till 63 g/m² (13,8 till 16,8 lb bond))

*5125 ark för bestruket papper

*6216 mm (8 1/2 tum) i höjd eller 1 500 ark för tunt papper

*7Upp till 50 ark för 106 g/m² (28,2 lb bond) eller mer

*8100 kopior, totalt 1 500 ark eller 216 mm (8 1/2 tum) i höjd för tunt papper

*9 Med en normal klammerpatron installerad. Beroende på papperstypen och -tjocklek kan antalet ark som kan häftas vara lägre.

*10Inklusive 1 omslagsark. Pappret som används för omslag ska vara samma som eller tjockare än pappret för innehållet.

*11Beroende på papperstypen och -tjocklek kan antalet ark som kan sadelhäftas variera.

*12 När dessa tillbehör är anslutna till huvudenheten eller andra tillbehör finns ett spelrum på +5 mm (1/4 tum) i horisontell riktning.
