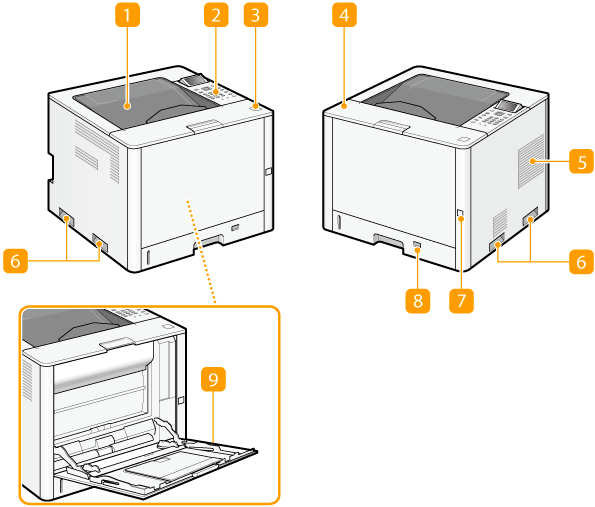

Frente
Bandeja de saída
O papel impresso é encaminhado para a bandeja de saída.
Painel de controle
O painel de controle consiste em teclas numéricas, um visor, indicadores de status, etc. Você pode executar todas as operações e especificar configurações a partir do painel de controle.
Botão para abrir a tampa frontal
Pressione este botão para abrir a tampa frontal.
Tampa frontal
Abra a tampa frontal nos seguintes casos.
Ao substituir um cartucho de toner Substituição do Cartucho de Toner
Ao substituir a unidade de fixação Substituição da Unidade de Fixação
Ao substituir a unidade ITB Substituição da Unidade ITB e do Rolo Externo de Transferência Secundária
Ao substituir o rolo externo de transferência secundária Substituição da Unidade ITB e do Rolo Externo de Transferência Secundária
Ao remover o papel preso Limpando encravamentos de papel
Ranhura de ventilação
O ar interno da máquina é ventilado para o resfriamento do interior da máquina. Observe que posicionar objetos à frente das ranhuras de ventilação impede a ventilação.
Alças de elevação
Segure nas alças de elevação para carregar a máquina.
Interruptor de energia
Pressione o interruptor de alimentação para ligar (ON) ou desligar (OFF) a máquina.
Gaveta de papel
Carregue o tipo de papel que você usa frequentemente na gaveta para papel.
Bandeja multifuncional
Carregue o papel na bandeja multifuncional quando quiser temporariamente utilizar um tipo de papel diferente daquele carregado na gaveta para papel.
