Multi-drawer Paper Deck-E

Dacă echipamentul „Multi-drawer Paper Deck-E” este atașat, poate furniza trei surse suplimentare de hârtie.
Până la 1.500 de coli de hârtie (80 g/m2) fiecare pot fi încărcate în magaziile superioară și medie, respectiv până la 2.000 de coli de hârtie (80 g/m2) pot fi încărcate în magazia inferioară a echipamentului „Multi-drawer Paper Deck-E”.
De asemenea, puteți conecta „POD Deck Lite XL-A” sau „Stack Bypass-D” la aparat.

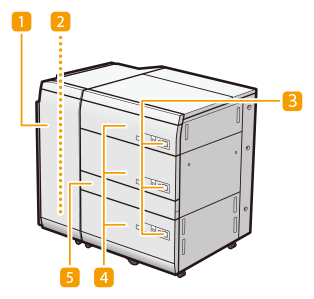

Capac frontal (Trecere tampon)

Deschideți acest capac atunci când se produce un blocaj de hârtie. Hârtia se blochează în Multi-drawer Paper Deck-E (opțional)

Tavă de evacuare

Hârtia este evacuată în tava de evacuare dacă aparatul detectează alimentare cu mai multe coli.

Buton Deschidere

Apăsați pentru a deschide compartimentul pentru hârtie, de exemplu atunci când încărcați hârtie.

Magazie de hârtie

Încărcaţi hârtie. Încărcarea hârtiei în Multi-drawer Paper Deck-E

Capacul căii directe

Deschideţi acest capac pentru a scoate hârtia blocată. Hârtia se blochează în Multi-drawer Paper Deck-E (opțional)
* Această capac nu se deschide dacă echipamentul opțional „Paper Deck Path Kit-B” nu este conectat.
Asigurați-vă că împământați „Multi-drawer Paper Deck-E” înainte de a conecta cablul de alimentare la sursa de alimentare. De asemenea, asigurați-vă că scoateți fişa de alimentare din priză înainte de a deconecta conexiunea de împământare.
Nu plasaţi obiecte grele pe „Multi-drawer Paper Deck-E”. Aceasta poate duce la deteriorarea produsului.
Când manevraţi hârtia, aveţi grijă să nu vă tăiaţi la mâini de muchiile acesteia.
Dacă aparatul se află în modul Hibernare, este posibil să nu puteţi deschide magazia de hârtie. În această situație, reactivați aparatul, apoi apăsaţi butonul de deschidere de pe „Multi-drawer Paper Deck-E”.
Dacă se utilizează hârtie subțire cretată pentru imprimare, aceasta se poate șifona în funcție de ultimele lucrări de imprimare. În acest caz, lăsați magazia de hârtie deschisă timp de aproximativ 10 minute pentru a reduce temperatura acesteia, apoi reluați imprimarea.
Pentru informații privind greutatea de bază și formatul de hârtie care poate fi utilizat, consultați articolele pentru „Multi-drawer Paper Deck-E” din Hârtie admisibilă.

Încărcarea hârtiei în Multi-drawer Paper Deck-E

Elevatorul din interiorul magaziilor de hârtie se ridică şi coboară automat. La încărcarea hârtiei, aveţi grijă să nu vă prindeţi degetele fiindcă se pot produce vătămări corporale.
Dacă hârtia se termină și imprimarea se oprește în timp ce imprimați cu setarea de capsare, nu îndepărtați colile de ieșire care așteaptă să fie capsate. (Tipărirea şi capsarea se reiau după deblocarea hârtiei.)
Dacă trebuie să ridicaţi elevatorul (de exemplu, dacă aţi scăpat obiecte în interiorul magaziei de hârtie), nu o faceţi pe o lungime mai mare de 50 mm sau pe diagonală, deoarece aparatul se poate defecta sau deteriora.
Nu ridicaţi elevatorul din interiorul magaziilor de hârtie când alimentarea generală este pornită, deoarece aparatul se poate defecta sau deteriora. Dacă trebuie să ridicaţi elevatorul, de exemplu dacă aţi scăpat obiecte, opriţi alimentarea generală cu magaziile de hârtie deschise. Pentru instrucţiuni despre oprirea aparatului, consultați Pornirea aparatului.
Puteţi încărca hârtie cu format personalizat dacă ambele feţe ale hârtiei au între 182 mm şi 487,7 mm lungime şi între 139,7 mm şi 330,2 mm lăţime. Nu puteţi încărca hârtie cu format personalizat dacă una din feţe este mai mică sau mai mare decât formatele de hârtie care se pot încărca.
Dacă în timpul imprimării apare un mesaj care solicită să se încarce hârtie, restul de imprimate se realizează automat după încărcarea hârtiei corespunzătoare. Dacă selectaţi o sursă diferită de hârtie, restul de imprimări se efectuează după ce apăsaţi <OK>.
Pentru a anula imprimarea, apăsaţi <Anulare>.
Când schimbaţi hârtia de încărcat în „Multi-drawer Paper Deck-E” din hârtie simplă în hârtie cretată, este posibil să aşteptaţi puţin, fiindcă este necesară reglarea temperaturii aerului cald care ventilează hârtia.
Consultați Ghidul de utilizare a materialelor de specialitate și efectuați setările corespunzătoare pentru hârtia care urmează să fie încărcată în „Multi-drawer Paper Deck-E”.
1
Deschideţi magazia de hârtie.
1
Apăsaţi butonul de deschidere.
2
Deschideţi magazia de hârtie.
Elevatorul interior coboară automat la poziţia de încărcare a hârtiei.
Magazia de hârtie poate necesita puţin timp pentru a se deschide, chiar dacă apăsaţi butonul deschidere.
2
Pregătiţi hârtia de încărcat.
Aerisiți întotdeauna colile de mai multe ori și aliniați muchiile pentru a facilita alimentarea.
Pentru imprimate de înaltă calitate, utilizaţi hârtie recomandată de Canon.
Înainte de a încărca hârtia, aerisiţi întotdeauna foile de mai multe ori şi aliniaţi muchiile pentru a facilita alimentarea.
3
Încărcați hârtia.
Încărcaţi stiva de hârtie la peretele din stânga al magaziei.
Încărcarea unei stive groase de hârtie dintr-o singură dată poate cauza probleme de imprimare din cauza deteriorării sau a ondulării marginilor hârtiei. Încărcați hârtia în teancuri cu grosimea de maximum 20 mm.
Când încărcați hârtie cu siglă, acordați atenție orientării la încărcare. Încărcarea plicurilor în Multi-drawer Paper Deck-E
Când încărcați hârtie index, încărcați-o în ordinea normală a indexului, cu indexul în partea opusă direcției de alimentare.
4
Închideţi magazia de hârtie.
Elevatorul interior urcă automat şi pregăteşte magazia de hârtie pentru imprimare.
Când închideţi magazia de hârtie, aveţi grijă să nu vă prindeţi degetele deoarece vă puteţi accidenta.
În următoarele situații, reglați plăcile de modificare a formatului în funcție de dimensiunea hârtiei încărcate. Modificarea formatului de hârtie pentru Multi-drawer Paper Deck-E
Când încărcați pentru prima dată hârtie în compartimentul pentru hârtie.
Când încărcați hârtie și marginile teancului de hârtie se pot ondula în compartimentul pentru hârtie sau există spații între marginea hârtiei și plăcile de modificare a formatului, deoarece formatul hârtiei încărcate nu corespunde cu formatul hârtiei pentru care sunt setate în prezent plăcile de modificare a formatului.
Nu supuneți la șocuri puternice opritorul muchiei posterioare când încărcați hârtie în magazia de hârtie, deoarece acest lucru poate duce la funcționarea defectuoasă sau la deteriorarea aparatului.
Nu supuneți la șocuri puternice rola de alimentare când încărcați hârtie în magazia pentru hârtie, deoarece aceasta poate duce la funcționarea defectuoasă sau la deteriorarea aparatului.
Nu loviți puternic magazia pentru hârtie atunci când o deschideți/închideți, deoarece acest lucru poate duce la funcționarea defectuoasă, la deteriorarea aparatului sau la alinierea incorectă a imaginii.
Nu încărcaţi hârtie incompatibilă în „Multi-drawer Paper Deck-E”. Acest lucru poate duce la blocarea hârtiei. Hârtie admisibilă
Hârtia ondulată trebuie îndreptată înainte de a o încărca în magazia de hârtie.
Nu așezați niciodată hârtie sau alte obiecte în partea liberă a unității de alimentare cu hârtie, lângă teancul de hârtie, deoarece acest lucru poate duce la funcționarea defectuoasă sau la deteriorarea aparatului.
În „Multi-drawer Paper Deck-E” este ataşat un ventilator pentru hârtie. Nu introduceţi agrafe de birou sau alte obiecte străine în orificiul ventilatorului.
Nu veţi putea copia sau tipări dacă veţi încărca hârtie peste marcajul limitei de încărcare () sau dacă sertarul nu este împins complet în magazia de hârtie.
Asiguraţi-vă că înălţimea teancului de hârtie nu depăşeşte semnul pentru limita de încărcare ().
Verificați întotdeauna dacă magazia de hârtie se află în poziție.
Dacă prima coală de ieșire nu poate fi scoasă fără probleme din tava de ieșire, vă recomandăm să așezați în prealabil o coală albă de aceeași dimensiune sau mai mare decât hârtia de ieșire în tava de ieșire.
Când încărcaţi hârtie în magazie, aveţi grijă ca setarea formatului de hârtie să fie aceeaşi cu formatul hârtiei care se încarcă.
Încărcaţi hârtia sub rolele suportului opritorului muchiei posterioare.
Când încărcaţi hârtie, verificaţi ca înălţimea teancului să nu depăşească 20 mm. Dacă înălţimea teancului de hârtie depăşeşte 20 mm, muchiile hârtiei se pot ondula sau încreţi, iar imprimarea va fi de calitate inferioară.
Dacă pe pachetul de hârtie sunt instrucţiuni privind faţa de hârtie care se încarcă, respectaţi instrucţiunile respective.
La încărcarea hârtiei în magazia de hârtie, faţa orientată în sus este cea pe care se imprimă.
Dacă apar probleme la imprimare, încercați să întoarceți teancul de hârtie și reîncărcați-l. Cu toate acestea, hârtia texturată, hârtia acoperită pe o singură față și hârtia imprimată diferit pe față și pe verso nu pot fi întoarse. Înlocuiți hârtia respectivă cu hârtie nouă.
Pentru mai multe informaţii privind direcţia de imprimare a hârtiei preimprimate (hârtia care are sigle sau modele deja imprimate), consultați Orientarea hârtiei care urmează să fie încărcată.
Reambalaţi hârtia rămasă în ambalajul original şi stocaţi-o într-un loc uscat, departe de lumina directă a soarelui.
Dacă se termină hârtia şi imprimarea se opreşte, încărcaţi un nou teanc de hârtie. Imprimarea reîncepe după încărcarea noului teanc de hârtie.
Dacă rolele alimentatorului sunt coborâte, închideți magazia pentru hârtie o dată, apoi apăsați din nou butonul de deschidere pentru a deschide magazia pentru hârtie.

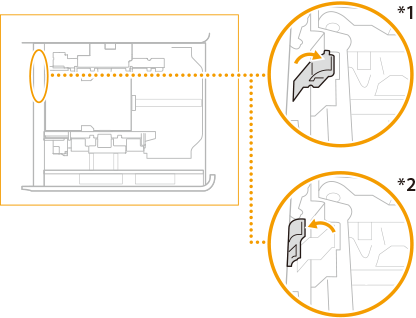

Când utilizați hârtie magnetică, înclinați maneta comutatorului de presiune către partea „900-1000 g/m2”. Când utilizați hârtie de 350 g/m2 sau mai puțin, readuceți levierul de comutare a presiunii în poziția inițială (partea „52 – 350 g/m2”). Dacă utilizați hârtia fără a readuce maneta de comutare a presiunii în poziția inițială, pot rămâne urme de role.
*1 Partea „52 – 350 g/m2”
*2 Partea „900 – 1000 g/m2”
Asigurați-vă că ați încărcat hârtia corect în zona de stivuire atunci când deschideți magazia de hârtie. Dacă hârtia este încărcată incorect sau rămâne în zona teancului, încărcați din nou hârtia în mod corespunzător. Poate provoca îndoirea hârtiei sau blocarea acesteia.

Modificarea formatului de hârtie pentru Multi-drawer Paper Deck-E

1
Apăsați   <Preferinţe>  <Setări hârtie>  <Setări hârtie> și înregistrați formatul dorit al hârtiei.
La încărcarea hârtiei cu format standard, formatul hârtiei este detectat automat.
Dacă doriți să încărcați hârtie de format liber, consultați Specificarea formatului şi a tipului de hârtie în sertarul pentru hârtie și înregistrați formatul hârtiei.
2
Deschideţi magazia de hârtie.
1
Apăsaţi butonul de deschidere.
2
Deschideţi magazia de hârtie.
Elevatorul interior coboară automat la poziţia de încărcare a hârtiei.
Magazia de hârtie poate necesita puţin timp pentru a se deschide, chiar dacă apăsaţi butonul deschidere.
3

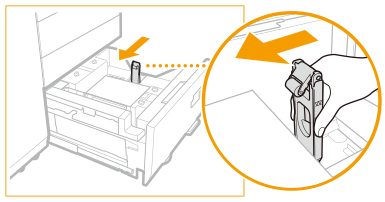

Glisați opritorul muchiei posterioare până când nu mai prinde hârtia pentru a se fixa.
Opritorul muchiei posterioare culisează ţinându-l aşa cum se arată în diagramă.
4
Scoateți toată hârtia de încărcare.
5
Desfaceți clemele de blocare (4 locuri) de pe placa de modificare a formatului.
6
Presaţi levierul, aşa cum se vede mai jos. Fără a elibera levierul, culisaţi placa exterioară de modificare formate şi placa interioară de modificare formate până nu mai apucă hârtie.
7
Încărcaţi hârtia dorită până la aproximativ 10 mm înălţime.
Înainte de a încărca hârtia, închideți magazia pentru hârtie o dată și ridicați elevatorul interior în poziție intermediară. Dacă efectuați alinierea hârtiei atunci când elevatorul interior este coborât prea mult și hârtia nu intră în contact cu ghidajele pentru hârtie, placa de reglare laterală se va îngusta, provocând blocarea hârtiei și împiedicând alimentarea cu hârtie.
Așezați hârtia aliniată cu peretele din stânga al magaziei pentru hârtie.
Când încărcați hârtie cu siglă, acordați atenție orientării la încărcare. Încărcarea plicurilor în Multi-drawer Paper Deck-E
Când încărcați hârtie index, încărcați-o în ordinea normală a indexului, cu indexul în partea opusă direcției de alimentare.
8
Culisaţi placa exterioară de modificare formate şi placa interioară de modificare formate pentru a le alinia la formatul de hârtie dorit.
9
Strângeți clemele de blocare (4 locuri) de pe placa de modificare a formatului.
10

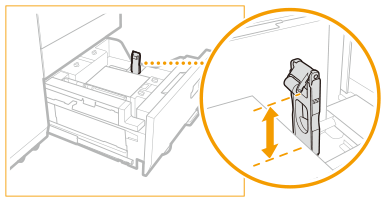

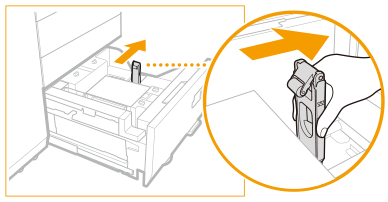

Culisaţi opritorul muchiei posterioare pentru a-l alinia la formatul de hârtie dorit, după cum se indică mai jos.
Dacă opritorul muchiei posterioare se desprinde de hârtia încărcată, glisați opritorul muchiei posterioare pentru a-l alinia cu formatul dorit al hârtiei.
11
Încărcaţi în magazie toată hârtia rămasă.
Încărcaţi stiva de hârtie la peretele din stânga al magaziei.
12
Împingeţi cu atenţie magazia de hârtie înapoi în aparat până se aude un clic de aşezare în poziţia închis.
Elevatorul interior urcă automat şi pregăteşte magazia de hârtie pentru imprimare.
13
Modificați formatul hârtiei pe foaia de suport și introduceți-o în placa de suport.
1
Scoateți foaia de suport din placa de suport.
2
Lipiți eticheta cu formatul hârtiei pentru a corespunde noului format de hârtie de pe foaia de suport.
3
Introduceți foaia de suport în placa de suport.
Nu supuneți la șocuri puternice opritorul muchiei posterioare când încărcați hârtie în magazia de hârtie, deoarece acest lucru poate duce la funcționarea defectuoasă sau la deteriorarea aparatului.
Nu supuneți la șocuri puternice rola de alimentare când încărcați hârtie în magazia pentru hârtie, deoarece aceasta poate duce la funcționarea defectuoasă sau la deteriorarea aparatului.
Nu loviți puternic magazia pentru hârtie atunci când o deschideți/închideți, deoarece acest lucru poate duce la funcționarea defectuoasă, la deteriorarea aparatului sau la alinierea incorectă a imaginii.

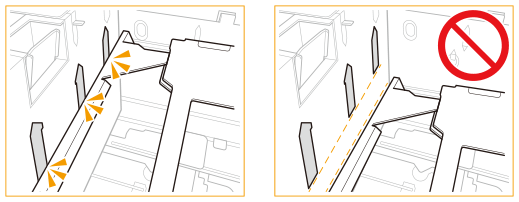

Reglați corect placa exterioară de modificare a formatului şi placa interioară de modificare a formatului și opritorul muchiei posterioare pentru a evita blocarea hârtiei, imprimarea cu pete sau murdărirea interiorului aparatului.
Nu încărcaţi hârtie incompatibilă în „Multi-drawer Paper Deck-E”. Acest lucru poate duce la blocarea hârtiei. Hârtie admisibilă
Hârtia ondulată trebuie îndreptată înainte de a o încărca în magazia de hârtie.
Nu așezați niciodată hârtie sau alte obiecte în partea liberă a unității de alimentare cu hârtie, lângă teancul de hârtie, deoarece acest lucru poate duce la funcționarea defectuoasă sau la deteriorarea aparatului.
În „Multi-drawer Paper Deck-E” este ataşat un ventilator pentru hârtie. Nu introduceţi agrafe de birou sau alte obiecte străine în orificiul ventilatorului.
Nu veţi putea copia sau tipări dacă veţi încărca hârtie peste marcajul limitei de încărcare () sau dacă sertarul nu este împins complet în magazia de hârtie.
Asiguraţi-vă că înălţimea teancului de hârtie nu depăşeşte semnul pentru limita de încărcare ().
Verificați întotdeauna dacă magazia de hârtie se află în poziție.
Nu puneţi niciodată hârtie sau alte articole în partea goală a magaziei de hârtie. Aceasta poate provoca blocaje de hârtie sau deteriorarea aparatului.
Dacă prima coală de ieșire nu poate fi scoasă fără probleme din tava de ieșire, vă recomandăm să așezați în prealabil o coală albă de aceeași dimensiune sau mai mare decât hârtia de ieșire în tava de ieșire.
Dacă există instrucţiuni pe ambalajul hârtiei referitor la faţa de încărcare a hârtiei, urmaţi aceste instrucţiuni.
Când se încarcă hârtie în „Multi-drawer Paper Deck-E”, faţa orientată în sus este cea pe care se imprimă.
Dacă apar probleme, cum ar fi calitatea inferioară a imprimării sau blocaje de hârtie, întoarceţi teancul de hârtie pe partea cealaltă şi reîncărcaţi-l. Totuşi, hârtia ştanţată, hârtia cu o faţă cretată şi hârtia deja tipărită nu pot fi întoarse pe partea cealaltă. Schimbaţi cu hârtie nouă.
Când încărcaţi hârtie, verificaţi ca înălţimea teancului să nu depăşească 20 mm. Dacă înălţimea teancului de hârtie depăşeşte 20 mm, muchiile hârtiei se pot ondula sau încreţi, iar imprimarea va fi de calitate inferioară.
Dacă rolele alimentatorului sunt coborâte, închideți magazia pentru hârtie o dată, apoi apăsați din nou butonul de deschidere pentru a deschide magazia pentru hârtie.
Când utilizați hârtie magnetică, înclinați maneta comutatorului de presiune către partea „900-1000 g/m2”. Când utilizați hârtie de 350 g/m2 sau mai puțin, readuceți levierul de comutare a presiunii în poziția inițială (partea „52 – 350 g/m2”). Dacă utilizați hârtia fără a readuce maneta de comutare a presiunii în poziția inițială, pot rămâne urme de role.
*1 Partea „52 – 350 g/m2”
*2 Partea „900 – 1000 g/m2”

Încărcarea plicurilor în Multi-drawer Paper Deck-E

Echipamentul opțional „Envelope Feeder Attachment-G” este necesar pentru a încărca plicuri în „Multi-drawer Paper Deck-E”. Echipamente opţionale
Pentru informații despre plicurile care pot fi încărcate în echipamentul „Multi-drawer Paper Deck-E”, consultați Hârtie admisibilă.

Tipul de plic disponibil și limită de încărcare

Limita de încărcare variază în funcție de tipul de plic.
Tip de plic
Magazia superioară şi de mijloc
Limită de încărcare (înălţime)
Marcaj limită de încărcare
Magazii inferioare
Limită de încărcare (înălţime)
Marcaj limită de încărcare
Nagagata 3
50 mm
100 mm
Yougatanaga 3
Kakugata 2*1*2
9" x 12"*2
6" x 9"
No. 10 (COM10)
DL
ISO-C5
Monarch
70 mm
10" x 13"*2
45 mm
-
45 mm
-
*1 Dacă utilizați plicuri cu o cusătură laterală (exterioară sau interioară), asigurați-vă că înălțimea stivei de plicuri nu depășește 30 mm. De asemenea, când încărcați plicuri cu cusătură pe 3 laturi în magaziile inferioare, asigurați-vă că înălțimea stivei de plicuri nu depășește 50 mm. Limita de încărcare nu este indicată.
*2 Tava de susținere a echipamentului „Envelope Feeder Attachment-H” este necesară pentru încărcarea plicului.
Verificaţi ca înălţimea stivei de plicuri să nu depăşească marcajul pentru limita de încărcare.
1
Pregătiți-vă pentru încărcarea plicurilor. Înainte de încărcarea plicurilor
2
Ataşaţi „Envelope Feeder Attachment-H” la sertarul pentru hârtie și încărcați plicurile.
Pentru modul de atașare a echipamentului și de încărcare a plicurilor, consultați manualul echipamentului „Envelope Feeder Attachment-H”.

Direcţia de alimentare a plicurilor

Când încărcați plicuri în „Multi-drawer Paper Deck-E”, direcția corectă de alimentare diferă în funcție de tipul plicului și de starea pliată sau nepliată a clapetei plicului.
Dacă utilizați Nagagata 3, Kakugata 2, 9" x 12" sau 10" x 13":
*1 Direcţie de alimentare
*2 Cu fața de imprimare în sus
Dacă utilizați No. 10 (COM10), ISO-C5, DL, Monarch, Yougatanaga 3 sau 6" x 9":
*1 Direcţie de alimentare
*2 Cu fața de imprimare în sus
Dacă plicurile nu pot fi introduse în mod normal, dacă se produce un blocaj de hârtie sau dacă plicurile se șifonează, pliați clapetele în interiorul plicurilor sau rotiți plicurile și încărcați-le.
Rotație la 180 de grade


Nagagata 3, Kakugata 2


No. 10(COM10), ISO-C5, DL, Monarch


*1 Direcţie de alimentare
*2 Cu fața de imprimare în sus


Rotație la 90 de grade


În cazul în care clapeta se îndoaie sau se produce un blocaj de hârtie cu formatul personalizat de la 139,7 x 182,0 mm la 330,2 x 487,7 mm


*1 Direcţie de alimentare
*2 Cu fața de imprimare în sus
Când imprimați, verificați dacă orientarea hârtiei încărcate corespunde cu orientarea afișată pe ecranul de setări de imprimare al driverului imprimantei. Pentru mai multe informații, citiţi materialele de asistență online.
În cazul în care copiați pe plicuri, rotiți originalul înainte de a-l așeza.
Dacă rotiți ISO-C5 cu 90 de grade, setați formatul personalizat la 229 x 162 mm înainte de a efectua imprimarea.
Când se încarcă plicuri în „Multi-drawer Paper Deck-E”, faţa orientată în sus este cea pe care se imprimă. Apăsați manual plicul încărcat până când suprafața acestuia este la același nivel cu fanta de alimentare.

Încărcarea hârtiei preimprimate în echipamentul Multi-drawer Paper Deck-E

Când folosiți hârtie preimprimată cu o siglă, acordați atenție orientării hârtiei când o încărcați. Încărcaţi hârtia în mod corespunzător astfel încât imprimarea să fie realizată pe aceeaşi parte pe care se află sigla.
La efectuarea unei operaţiuni de copiere, acordați atenție orientării documentului original. Poziționarea documentelor originale
Setați <Prioritate orientare imagine> și <Prioritate viteză pentru copierea din alimentator> la <Oprit> în prealabil.
<Prioritate orientare imagine>
<Prioritate viteză pentru copierea din alimentator>
Încărcarea hârtiei cu orientare portret cu siglă
Încărcați hârtia cu sigla orientată în sus, așa cum se arată în figura următoare, în funcție de formatul hârtiei.
A4

A3
Încărcarea hârtiei cu orientare peisaj cu siglă
Încărcați hârtia cu sigla orientată în sus, așa cum se arată în figura următoare, în funcție de formatul hârtiei.
A4

A3
