Reglarea alinierii muchiei de avans a imaginii
În direcția de alimentare, dacă imaginea imprimată pe hârtia de ieșire este deplasată înainte și înapoi față de poziția corectă, imaginea nealiniată poate fi corectată prin ajustarea muchiei de avans a hârtiei.
|
Puteți efectua reglarea și utilizând foaia de ghidare sau pagina de testare. - Când scanați cu alimentatorul Reglarea poziției imaginii utilizând pagina de testare (când se utilizează un alimentator) - Când scanați cu platoul din sticlă Reglarea poziției imaginii folosind coala de ghidare (când se utilizează suprafața de scanare) |
1
Apăsaţi <Modificare> pentru <Reglare poziţie imagine>.
2
Apăsaţi <Nu folosi scanerul> sau <Reglare manuală>.
Această procedură nu este necesară dacă echipamentele opționale „Duplex Color Image Reader Unit-P” și „Sensing Unit-B” nu sunt instalate.
Dacă introduceți diferența față de lungimea măsurată a paginii de testare:
|
Pentru a regla poziția imaginii pe coli lungi, imprimați o pagină de testare pe o coală lungă. Ajustarea poate fi efectuată mai eficient decât cu pagina de testare imprimată cu opțiunea <Ieşire pagină test> din secțiunea <Reglare poziţie imagine>. (Pagina de testare cu foaie lungă este disponibilă pe site-ul manualului online.) |
Apăsați <Ieşire pagină test>.Introduceți numărul de pagini de testare pe care doriți să le realizați și apăsați <Următorul>. |
Dacă poziția imaginii variază foarte mult, precizia corecției poate fi îmbunătățită prin imprimarea mai multor pagini de testare și utilizarea unei medii a lungimii măsurate. |
Selectați o sursă de hârtie care conține un tip de hârtie personalizat și apăsați <Începe imprimarea>.Se imprimă pagina de test.

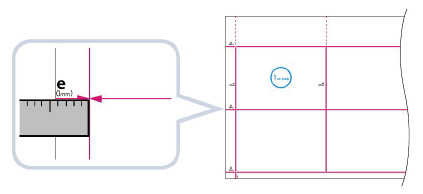

Reveniți la ecranul <Reglare poziţie imagine> verificați și măsurați lungimea marcajului „e” pe fața și spatele paginii de testare imprimate.Format standard |
 |

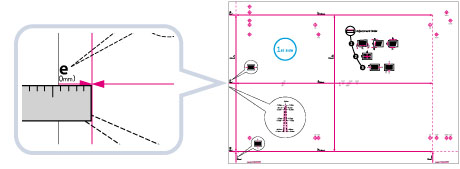

Foaie lungă |
 |
Valoare implicită: „e” = 20,0 mm
Introduceți diferența de lungime între valoarea măsurată a marcajului „e” și valoarea implicită (20 mm) pentru părțile din față și din spate.
De exemplu, dacă lungimea măsurată a marcajului „e” este 21,0 mm, introduceți -1,0 mm pentru <Aliniament Muc.prim.(e)>.
De exemplu, dacă lungimea măsurată a marcajului „e” este 19,0 mm, introduceți +1,0 mm pentru <Aliniament Muc.prim.(e)>.
Diferența de 1,0 mm între lungimea măsurată și valoarea implicită este corectată.
Apăsați <OK>.După caz, încercaţi să imprimați din nou pagina şi verificaţi valoarea corecţiei.
În cazul în care corectați poziția folosind imagini imprimate:
Verificaţi poziția imaginii pe hârtia de ieșire.
* Direcţie de alimentare
Măsurați lungimea marcajului „e”, care este distanța de la muchia de avans a zonei imprimate până la muchia de avans a hârtiei, și introduceți diferența față de valoarea implicită (20 mm).De exemplu, dacă lungimea măsurată a marcajului „e” este 21,5 mm, introduceți -1,5 mm pentru <Aliniament Muc.prim.(e)>.
De exemplu, dacă lungimea măsurată a marcajului „e” este 18,5 mm, introduceți 1,5 mm pentru <Aliniament Muc.prim.(e)>.
Diferența de 1,5 mm între lungimea măsurată și valoarea implicită este corectată.
Apăsați <OK>.După caz, încercaţi să imprimați din nou hârtia şi verificaţi valoarea corecţiei.
 |
Când deschideţi din nou ecranul după ce l-aţi închis apăsând <OK>, valorile de pe ecran sunt readuse la „0”. Cu toate acestea, valoarea ajustată rămâne valabilă în fiecare câmp Total. Dacă repetați pasul, verificați lungimea marcajului „e” pe noua pagină de testare și introduceți noua valoare. |
| |||||||||
Pentru a restabili valoarea acumulată, apăsați <Restabilire setări iniţiale>. De asemenea, puteți corecta poziția imaginii utilizând valoarea marcajelor de înregistrare indicate mai jos. Verificaţi dacă linia mediană a marcajului de înregistrare şi marginea paginii de testare sunt aliniate şi reglaţi poziția imaginii astfel: Dacă linia mediană a marcajului de înregistrare se suprapune cu marginea paginii de testare, nu trebuie reglată poziția imaginii. Dacă linia mediană a marcajului de înregistrare se află în afara marginii paginii de testare (linia mediană a marcajului de înregistrare NU este imprimată), verificaţi lângă care număr de marcaj se află linia paginii de testare şi introduceţi valoarea pozitivă. Dacă linia mediană a marcajului de înregistrare se află în interiorul marginii paginii de testare, verificaţi lângă care număr de marcaj se află linia paginii de testare şi introduceţi valoarea negativă.
|
