Reglarea poziției individuale a imaginii utilizând pagina de testare
Puteți regla poziția imaginii imprimate, care este aliniată incorect sau distorsionată, confirmând paginile de testare și specificând valorile de setare.
Când imaginea imprimată este înclinată. Corectarea alinierii incorecte a imaginii
Când imaginea imprimată este distorsionată ca un paralelogram. Corectarea distorsiunii (paralelogram)
Când imaginea imprimată este distorsionată ca un trapez. Corectarea distorsiunii (trapez)
Când imaginea imprimată este mărită sau micșorată. Reglajul raportului de zoom al imaginii
Când imaginea imprimată este aliniată incorect pe verticală sau pe orizontală. Reglarea alinierii marginii din stânga a imaginii/Reglarea alinierii muchiei de avans a imaginii
|
Înainte de a efectua reglaje, curățați sticla platoului și partea din spate a alimentatorului. |
 |
Nu se poate modifica poziția imaginii pe hârtia utilizată pentru lucrări de copiere/imprimare. Poziţiile imaginilor de pe prima faţă şi a doua faţă ar putea corespunde dacă reglaţi poziția imaginii în ordinea indicată mai jos. Corectarea alinierii incorecte a imaginii  corectarea distorsiunii (paralelogram) corectarea distorsiunii (trapez) ajustarea raportului de zoom ajustarea alinierii marginii din stânga ajustarea alinierii muchiei de avansPentru a regla poziția imaginii pe coli lungi, imprimați o pagină de testare pe o coală lungă. Ajustarea poate fi efectuată mai eficient decât cu pagina de testare imprimată cu opțiunea <Ieşire pagină test> din secțiunea <Reglare poziţie imagine>. |
Pagină de testare
|
Pagina de testare, pe care ați imprimat-o pentru corectarea distorsiunii (paralelogram), poate fi utilizată și pentru corectarea distorsiunii (trapez), ajustarea raportului de zoom, ajustarea alinierii marginii din stânga și ajustarea alinierii muchiei de avans. Dacă reglați poziția imaginii pentru corectarea alinierii incorecte a imaginii corectarea distorsiunii (paralelogram) corectarea distorsiunii (trapez) ajustarea raportului de zoom ajustarea alinierii marginii din stânga ajustarea alinierii muchiei de avans, trebuie să imprimați o pagină de testare atunci când efectuați ajustarea prezentată mai jos.Înainte de a începe corectarea alinierii incorecte a imaginii. Înainte de a începe corectarea alinierii incorecte a imaginii |
Pagină de testare de format standard

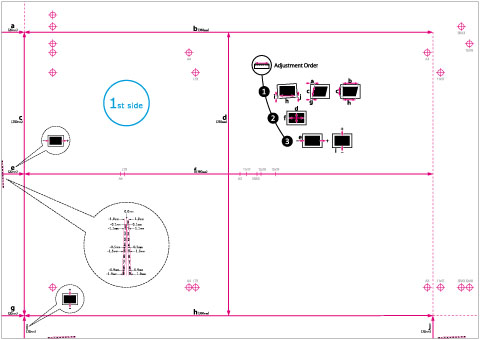

Pagina de testare utilizată atunci când reglați poziția imaginii este descrisă mai jos. Următoarea imagine prezintă pagina de testare imprimată pe hârtie A3.
(Partea cu textul "1st side" imprimat este fața. Partea care nu are nimic imprimat este spatele.)
Pagină de testare cu foaie lungă

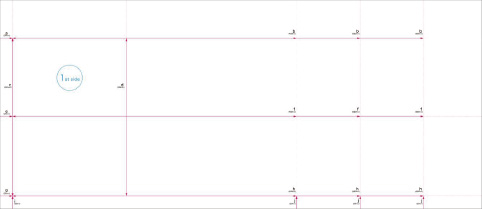

Pagina de testare cu foaie lungă utilizată atunci când reglați poziția imaginii pe foile lungi este descrisă mai jos. Următoarea imagine prezintă pagina de testare cu format lung, imprimată pe hârtie cu format definit de utilizator (330,2 x 762 mm). (Partea cu textul "1st side" imprimat este fața. Partea care nu are nimic imprimat este spatele.)
|
Înainte de a efectua reglaje, imprimați pagina de testare cu foaie lungă* în următoarele condiții. Dacă nu este imprimată corect, ajustările pot fi inexacte. Setați raportul de zoom la 100% (aceeași dimensiune). Utilizați hârtia destinată imprimării pentru a imprima pagina de testare pe foaie lungă. * Pagina de testare cu foaie lungă este disponibilă pe site-ul manualului online. |
|
Marcajele „b”, „f”, „h” și „j” pot fi imprimate de mai multe ori, în funcție de formatul hârtiei de ieșire. Efectuați reglarea în poziția cea mai apropiată de marginea din spate a hârtiei. |
Marcaje pentru corectarea alinierii incorecte a imaginii, corectarea distorsiunii (paralelogram) și corectarea distorsiunii (trapez)
Marcajele „i” și „j” sunt utilizate pentru corectarea alinierii incorecte a imaginii, marcajele „a” și „g” sunt utilizate pentru corectarea distorsiunii (paralelogram), iar marcajele „b” și „h” sunt utilizate pentru corectarea distorsiunii (trapez).

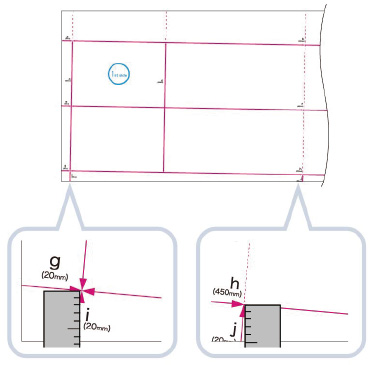

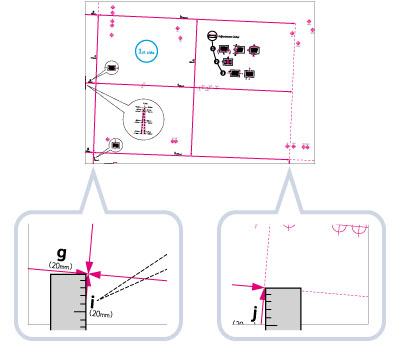

Dacă imaginea imprimată este nealiniată, puteți regla poziția imaginii specificând modul Corectare aliniere incorectă imagine. Poziția imaginii este corectată după ce măsurați și introduceți lungimea marcajelor „i” și „j” (pentru foaia lungă: lungimea marcajului „i” și a marcajelor „j” și „h” care sunt cele mai apropiate de marginea din spate a hârtiei).
Format standard |
 |
Foaie lungă |
 |

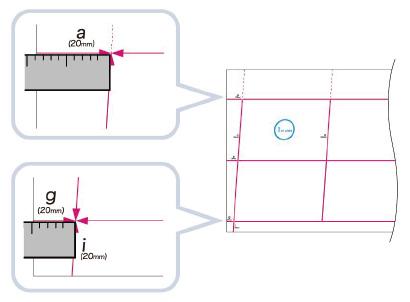

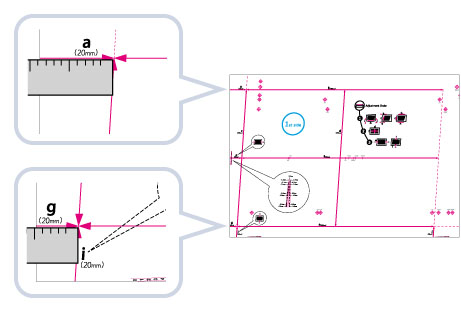

Dacă imaginea imprimată este distorsionată ca un paralelogram, puteți regla unghiul imaginii specificând modul Corectare distorsiune (paralelogram). Unghiul imaginii este corectat după ce măsurați și introduceți lungimea marcajelor „a” și „g”.
Format standard |
 |
Foaie lungă |
 |
Dacă imaginea imprimată este distorsionată ca un trapez, puteți regla unghiul imaginii specificând modul Corectare distorsiune (trapez). Unghiul imaginii este corectat după ce măsurați și introduceți lungimea marcajelor „b” și „h” (pentru foaia lungă: lungimea marcajelor „b” și „h” care sunt cele mai apropiate de marginea din spate a hârtiei).
Format standard | Foaie lungă |
 |  |
Marcaje de înregistrare pentru ajustarea raportului de zoom

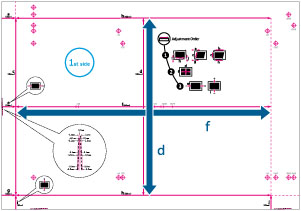

Raportul de zoom al zonei imprimate este indicată prin marcajele „f” și „d” de pe pagina de testare. Când setarea este corectă, lungimea marcajului „f” va fi de 360 mm, iar lungimea marcajului „d” va fi de 250 mm (pentru foaia lungă: lungimea marcajului „f” va fi de 450,0 mm, 550,0 mm, 650,0 mm, iar lungimea marcajului „d” va fi de 250 mm).
Format standard |
 |
Foaie lungă |
 |
Format standard |
Dacă imprimați pagina de testare utilizând hârtie mai mică de 270 mm x 380 mm, nu puteți măsura lungimea marcajelor „f” și „d”, deoarece imaginea nu va fi imprimată integral pe hârtie. În acest caz, calculați procentul de expansiune/reducere comparând lungimea măsurată a „f/2” și „d/2” cu valorile implicite (f/2: 180 mm, d/2: 125 mm). Utilizând procentajul calculat, reglați raportul de zoom. Reglajul raportului de zoom al imaginii  Exemplu de pagină de testare cu o imagine lipsă. Foaie lungă Dacă imprimați pagina de testare cu foaie lungă utilizând hârtie mai mică de 270 mm x 762 mm, imaginea nu va fi imprimată integral pe hârtie. Calculați procentul de expansiune/reducere comparând lungimea măsurată a „d/2” cu valorile implicite (d/2: 125 mm). Dacă marcajul „f” nu este imprimat în întregime, măsurați lungimea marcajului „f” care este cel mai apropiat de marginea din spate a hârtiei și calculați procentul de extindere/reducere comparând lungimea măsurată cu valorile implicite (f = 450 mm, 550 mm, 650 mm). Utilizând procentajul calculat, reglați raportul de zoom. Reglajul raportului de zoom al imaginii  Exemplu de pagină de testare cu foaie lungă cu o imagine lipsă. |
Marcaje de înregistrare pe marginea din stânga și muchia de avans

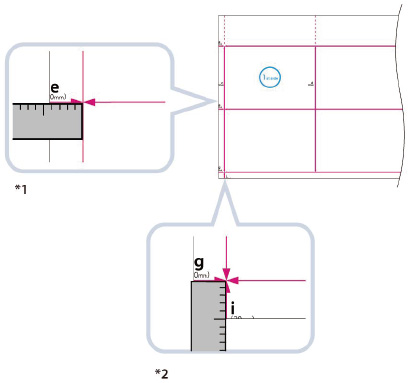

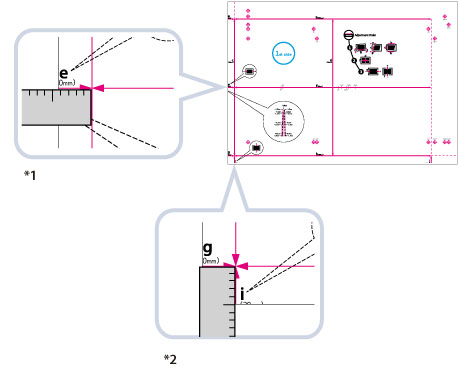

Dacă imaginea imprimată pe hârtia de ieșire este deplasată la stânga și la dreapta față de poziția corectă în direcția de alimentare, puteți regla poziția măsurând lungimea „i” și introducând valoarea.
Dacă imaginea imprimată pe hârtia de ieșire este deplasată înainte și înapoi față de poziția corectă în direcția de alimentare, puteți regla poziția măsurând lungimea „e” și introducând valoarea.
Format standard |
 |
Foaie lungă |
 |
*1 Reglați alinierea muchiei de avans
*2 Reglați alinierea marginii din stânga
