Corectarea alinierii incorecte a imaginii

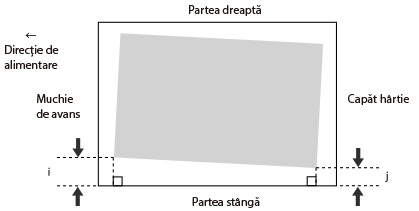

Dacă imaginea imprimată este înclinată, puteți corecta imaginea nealiniată ajustând marginile „i”, care reprezintă distanța de la marginea din stânga a hârtiei până la zona de imprimare, și „j”.


Puteți efectua reglarea și utilizând foaia de ghidare sau pagina de testare. - Când scanați cu alimentatorul Reglarea poziției imaginii utilizând pagina de testare (când se utilizează un alimentator) - Când scanați cu platoul din sticlă Reglarea poziției imaginii folosind coala de ghidare (când se utilizează suprafața de scanare)

Apăsaţi <Modificare> pentru <Reglare poziţie imagine>

Apăsaţi <Nu folosi scanerul> sau <Reglare manuală>.

Această procedură nu este necesară dacă echipamentele opționale „Duplex Color Image Reader Unit-P” și „Sensing Unit-B” nu sunt instalate.

Apăsaţi <Setare detalii>

<Corectare aliniere imagine>.

Dacă doriţi să introduceţi manual valorile paginii de testare pe care le-aţi măsurat:


Pentru a regla poziția imaginii pe coli lungi, imprimați o pagină de testare pe o coală lungă. Ajustarea poate fi efectuată mai eficient decât cu pagina de testare imprimată cu opțiunea <Ieşire pagină test> din secțiunea <Corectare aliniere imagine>. (Pagina de testare cu foaie lungă este disponibilă pe site-ul manualului online.)

Apăsați <Ieşire pagină test>.

Introduceți numărul de pagini de testare pe care doriți să le realizați și apăsați <Următorul>.


Dacă poziția imaginii variază foarte mult, precizia corecției poate fi îmbunătățită prin imprimarea mai multor pagini de testare și utilizarea unei medii a lungimii măsurate.

Selectați o sursă de hârtie care conține un format de hârtie personalizat și apăsați <Începe imprimarea>.

Se imprimă pagina de test.

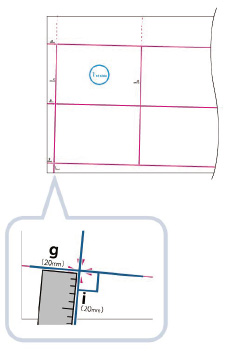

Măsurați lungimea marcajelor „i” și „j” de pe pagina de testare.

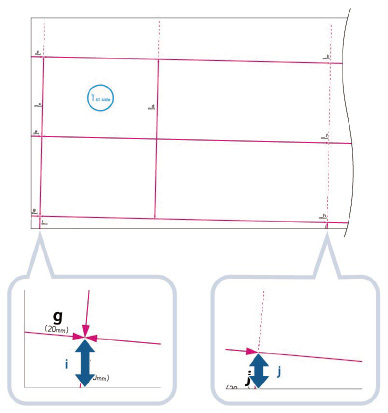

Marcajul „i” este imprimat pe muchia de avans din stânga, iar marcajul „j” este imprimat pe capătul din spate din stânga, pe direcția de alimentare.

Format standard

Foaie lungă

Exemplu: „i” = 21,0 mm și „j” = 20,5 mm

Măsurați corect lungimea marcajelor „i” și „j”, așa cum se arată mai jos.

Corect

Format standard

Foaie lungă

Incorect
Format standard Foaie lungă

Reveniți la ecranul <Corectare aliniere imagine> și introduceți lungimea măsurată a marcajelor <i> și <j> (pentru foaia lungă: lungimea măsurată a marcajelor <h>, <i> și <j>) pentru partea din față și din spate.

Folosind următoarele două valori numerice și „h = 360,0” (pentru foaia lungă: „h = 360,0/450,0/550,0/650,0” pentru [h] care este cel mai apropiat de marginea din spate a hârtiei), un dispozitiv se reglează astfel încât zona de imprimare și hârtia să devină paralele.

<i>:	Introduceți lungimea măsurată a marcajului „i” de pe pagina de testare.
<j>:	Introduceți lungimea măsurată a marcajului „j” de pe pagina de test.

Urmând exemplul, introduceţi 21,0 pentru „i” şi 20,5 pentru „j”.

Diferenţa între „i” şi „j” (0,5 mm) este corectată.

Apăsați <OK>.

Imprimați din nou o pagină de testare și verificați poziția imaginii, după cum este necesar. Dacă trebuie să efectuați o ajustare suplimentară, repetați pașii de mai sus.

În cazul în care corectați poziția folosind imagini imprimate:

Verificaţi poziția imaginii pe hârtia de la ieșire.

Exemplu: „h” = 360,0 mm, „i” = 19,0 mm și „j” = 18,0 mm

Măsurați lungimea următoare pe hârtia de ieșire și introduceți lungimea măsurată.

Utilizând următoarele trei valori numerice, aparatul face reglajele astfel încât suprafaţa de imprimare să fie paralelă cu o foaie de hârtie.

<h>:	Introduceți lungimea măsurată a părții din stânga în zona de imprimare.
<i>:	Introduceţi lungimea de la muchia de avans din stânga a suprafeţei de imprimare la marginea din stânga a hârtiei.
<j>:	Introduceţi lungimea de la extremitatea posterioară stânga a suprafeţei de imprimare la marginea din stânga a hârtiei.

Urmând exemplul, introduceţi 360,0 pentru <h>, 19,0 pentru <i> și 18,0 pentru <j>.

Diferenţa între „i” şi „j” (1,0 mm) este corectată.

Apăsați <OK>.

Imprimați din nou o pagină de testare și verificați poziția imaginii, după cum este necesar. Dacă trebuie să efectuați o ajustare suplimentară, repetați pașii de mai sus.

Apăsaţi <OK>

<OK>.


Pentru a restabili valoarea acumulată, apăsați <Restabilire setări iniţiale>.
