Corectarea distorsiunii (trapez)

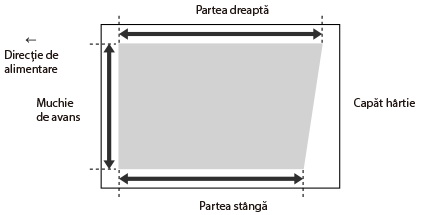

Această setare vă permite să corectați forma imaginii prin egalizarea lungimii părții din dreapta și din stânga a zonei de imprimare atunci când imaginea este imprimată sub formă de trapez.


Puteți efectua reglarea și utilizând foaia de ghidare sau pagina de testare. - Când scanați cu alimentatorul Reglarea poziției imaginii utilizând pagina de testare (când se utilizează un alimentator) - Când scanați cu platoul din sticlă Reglarea poziției imaginii folosind coala de ghidare (când se utilizează suprafața de scanare)

Apăsaţi <Modificare> pentru <Reglare poziţie imagine>.

Apăsaţi <Nu folosi scanerul> sau <Reglare manuală>.

Această procedură nu este necesară dacă echipamentele opționale „Duplex Color Image Reader Unit-P” și „Sensing Unit-B” nu sunt instalate.

Apăsaţi <Setare detalii>

<Cor. deform. (Trapez)>.

Dacă doriţi să introduceţi manual valorile paginii de testare pe care le-aţi măsurat:


Pentru a regla poziția imaginii pe coli lungi, imprimați o pagină de testare pe o coală lungă. Ajustarea poate fi efectuată mai eficient decât cu pagina de testare imprimată cu opțiunea <Ieşire pagină test> din secțiunea <Correct Distortion (Trapezoid)>. (Pagina de testare cu foaie lungă este disponibilă pe site-ul manualului online.)

Apăsați <Ieşire pagină test>.

Introduceți numărul de pagini de testare pe care doriți să le realizați și apăsați <Următorul>.


Dacă poziția imaginii variază foarte mult, precizia corecției poate fi îmbunătățită prin imprimarea mai multor pagini de testare și utilizarea unei medii a lungimii măsurate.

Selectați o sursă de hârtie care conține un format de hârtie personalizat și apăsați <Începe imprimarea>.

Se imprimă pagina de test.

Măsurați lungimea marcajelor „b” și „h” de pe pagina de testare.

Marcajul „b” este imprimat pe partea dreaptă, iar marcajul „h” este imprimat pe partea stângă a direcției de alimentare.

Format standard	Foaie lungă

Exemplu: „b” = 360,0 mm și „h” = 355,5 mm

Reveniți la ecranul <Correct Distortion (Trapezoid)> și introduceți lungimea măsurată a marcajelor <b> și <h> pentru partea din față și din spate.

Folosind următoarele două valori numerice și „c = 250,0”, un dispozitiv ajustează lungimea pentru a corecta distorsiunea din zona de imprimare.

<b>:	Introduceți lungimea măsurată a marcajului „b” pe pagina de testare (pentru foaia lungă: lungimea măsurată a marcajului „b” cea mai apropiată de marginea din spate a hârtiei).
<h>:	Introduceți lungimea măsurată a marcajului „h” pe pagina de testare (pentru foaia lungă: lungimea măsurată a marcajului „h” cea mai apropiată de marginea din spate a hârtiei).

Urmând exemplul, introduceţi 360,0 pentru <b> și 355,5 pentru <h>.

Diferenţa între „b” şi „h” (0,5 mm) este corectată.

Apăsați <OK>.

Imprimați din nou o pagină de testare și verificați poziția imaginii, după cum este necesar. Dacă trebuie să efectuați o ajustare suplimentară, repetați pașii de mai sus.

În cazul în care corectați poziția folosind imagini imprimate:

Verificaţi poziția imaginii pe hârtia de la ieșire.

Exemplu: „c” = 200,0 mm, „b” = 300,0 mm și „h” = 299,5 mm

Măsurați lungimea următoare pe hârtia de ieșire și introduceți lungimea măsurată.

Folosind următoarele trei valori numerice, un dispozitiv se reglează astfel încât zona de imprimare distorsionată să poată fi corectată.

<c>:	Introduceți lungimea măsurată de la muchia de avans din stânga a zonei de imprimare până la muchia de avans din dreapta a zonei de imprimare.
<b>:	Introduceți lungimea măsurată de la muchia de avans din dreapta a zonei de imprimare până la capătul din spate dreapta al zonei de imprimare.
<h>:	Introduceți lungimea măsurată de la muchia de avans din stânga a zonei de imprimare până la capătul din spate stânga al zonei de imprimare.

Urmând exemplul, introduceţi 200,0 pentru <c>, 300,0 pentru <b> și 299,5 pentru <h>.

Diferenţa între „b” şi „h” (0,5 mm) este corectată.

Apăsați <OK>.

Imprimați din nou o pagină de testare și verificați poziția imaginii, după cum este necesar. Dacă trebuie să efectuați o ajustare suplimentară, repetați pașii de mai sus.

Apăsaţi <OK>

<OK>.


Pentru a restabili valoarea acumulată, apăsați <Restabilire setări iniţiale>.
