Blocaje de hârtie în centrul de fixare
Această secțiune descrie modul de eliminare a blocajelor de hârtie care survin în centrul de fixare. Verificaţi locaţia blocajului de hârtie de pe ecran şi urmaţi procedura de mai jos pentru a scoate hârtia.
Poziția centrului de fixare este indicată în ilustrația următoare.
Blocaje de hârtie la ghidajul pentru imprimare față-verso (dreapta) (A1) și la unitatea de ieșire față-verso (A2)

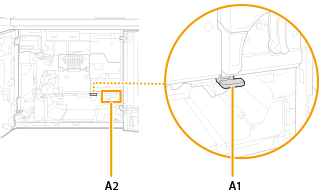

Locațiile blocajelor de hârtie sunt indicate prin numere, cum ar fi ghidajul (A1) sau unitatea (A2), care sunt prezentate în ilustrația de mai jos.
|
Există o zonă fierbinte în jurul ghidajului față-verso (dreapta) (A1) și al unității de evacuare față-verso (A2). Aveți grijă să nu atingeți ghidajul atunci când scoateți hârtia. Când deschideți și închideți fiecare ghidaj sau capac, aveți grijă să nu vă prindeți degetele în spațiul liber. |
1
Deschideți capacul frontal al centrului de fixare în ordinea stânga-dreapta.
2
Deschideți ghidul (A1) (
).
).
3
Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.
Dacă LED-ul frontal al unității (A2) luminează intermitent și LED-ul din spate este aprins, îndepărtați hârtia blocată din unitate (A2).
LED-urile nu se sting atunci când îndepărtați hârtia blocată. Verificați vizual dacă nu a mai rămas hârtie.
4
Închideți ghidajul (A1) ().
).
5
Închideți capacul frontal al centrului de fixare în ordinea dreapta-stânga.
Urmaţi în continuare instrucţiunile de pe ecran pentru a continua operaţiunea întreruptă sau continuaţi deblocarea hârtiei.
Blocaje de hârtie în fiecare unitate

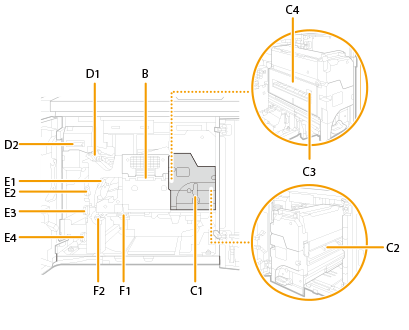

Pozițiile fiecărei unități și ale „levierului (C1)” și „levierului (D1)” din procedură sunt prezentate în figură.
 |
Există o zonă fierbinte în jurul unității de fixare. Aveți grijă să nu atingeți ghidajul atunci când scoateți hârtia. Când deschideți și închideți fiecare ghidaj sau capac, aveți grijă să nu vă prindeți degetele în spațiul liber. |
1
Deschideți capacul frontal al centrului de fixare în ordinea stânga-dreapta.
2
Verificaţi dacă hârtia este blocată în unitatea de răcire.
 | Deschideți levierul (B). |
 | Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.  |
Lăsați levierul (B) deschis. Închideți după ce verificați dacă există blocaje de hârtie în unitatea de fixare.
3
Verificaţi dacă hârtia este blocată în unitatea de fixare.

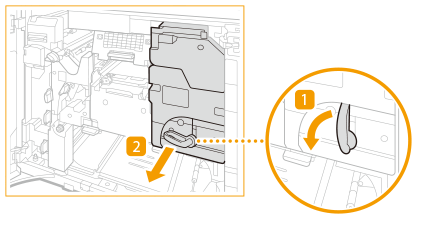

| Înclinați levierul (C1) spre stânga pentru a elibera blocarea. |
| Ținând de maneta (C1), trageți unitatea de fixare în afară.  |
 | Dacă hârtia este blocată la intrarea unităţii de fixare, trageţi-o uşor în direcţia săgeţii.  |

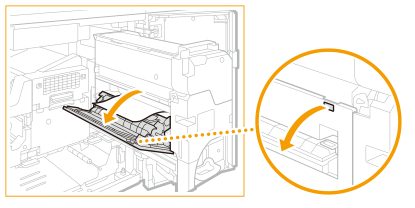

 | Deschideţi ghidajul (C3). |
 | Dacă hârtia este blocată, trageți-o ușor în direcția săgeții, ținând ghidajul (C3) deschis cu mâna.  Când eliberați ghidajul (C3), acesta se închide. |

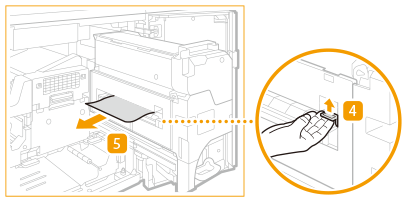

 | Deschideți capacul (C4).  |
 | Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.  |
 | Închideţi capacul (C4). |

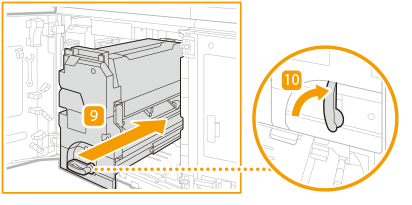

 | Împingeți ușor unitatea de fixare înapoi în aparat, ținând levierul (C1). Când apăsați unitatea de fixare, levierul (C1) pe care-l țineți se poate mișca astfel încât să se ridice, dar acest lucru nu constituie o defecțiune. Împingeți-o până la capăt și treceți la pasul următor. |
 | Rotiți levierul (C1) spre dreapta pentru a-l bloca.  |
 | Închideți levierul (B) al unității de răcire. |
4
Verificați dacă hârtia este blocată în ghidajul superior de alimentare.
| Deschideţi ghidajul (D1).  |
| Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.  |
| Închideţi ghidajul (D1). |
5
Verificaţi dacă hârtia este blocată în unitatea decala.
| Deschideți levierul (D2).  |
| Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.  |
| Închideți levierul (D2). |
6
Verificați dacă hârtia este blocată în ghidajul de tragere inversat (dreapta).
| Deschideţi ghidajul (E1).  |
| Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.  |
| Închideţi ghidajul E1 (E1). |
7
Verificați dacă hârtia este blocată în ghidajul vertical superior inversat (stânga).
| Deschideţi ghidajul (E2).  |
| Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.  |
| Închideţi ghidajul (E2). |
8
Verificați dacă hârtia este blocată în ghidajul de cale (stânga).
| Deschideţi ghidajul (E3).  |
| Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.  |
| Închideţi ghidajul (E3). |
9
Verificați dacă hârtia este blocată în mecanismul de inversare (stânga) sau în partea de inversare față-verso.
| Deschideţi ghidajul (E4).  |
| Dacă hârtia este blocată în mecanismul de inversare (stânga), trageţi-o uşor afară, în direcţia săgeţii.  |
| Dacă hârtia este blocată în componenta de inversare față-verso, trageţi-o uşor afară în direcţia săgeţii.  |
| Închideţi ghidajul (E4). |
10
Verificați dacă hârtia este blocată în ghidajul față-verso (dreapta).
| Deschideţi ghidajul (F1).  |

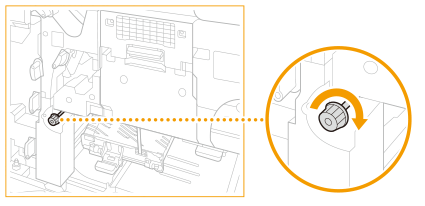

| Rotiți butonul (F2) în sensul acelor de ceasornic.  |
| Dacă un document este blocat, trageţi-l uşor în direcţia săgeţii.  |
| Închideţi ghidajul (F1). |
11
Închideți capacul frontal al centrului de fixare în ordinea dreapta-stânga.
Urmaţi în continuare instrucţiunile de pe ecran pentru a continua operaţiunea întreruptă sau continuaţi deblocarea hârtiei.
