远程用户界面的屏幕布局（每个设置页的详细信息）
远程用户界面门户页
启动 Web 浏览器并且已登录到远程用户界面时显示的如下所示屏幕，称为门户页。
(1) | [设备基本信息][设备状态] 指示灯和状态信息显示当前打印机状态。从指示灯颜色可查看打印机的状态，如下所示。
| |||||||||||||||||||||||
[错误信息] 显示打印机产生的错误信息。 | ||||||||||||||||||||||||
(2) | [耗材信息][纸张信息] 显示各纸张来源的纸张量、尺寸和类型。 [剩余墨粉] 显示硒鼓的剩余量。 | |||||||||||||||||||||||
| ||||||||||||||||||||||||
(3) | [信息板]显示来自管理员的信息。 | |||||||||||||||||||||||
(4) | [支持链接]显示有关打印机支持信息的链接。 | |||||||||||||||||||||||
(5) | [Language]可从下拉列表更改屏幕显示语言。 | |||||||||||||||||||||||
(6) | [发送邮件到系统管理员]可向系统管理员发送电子邮件。 | |||||||||||||||||||||||
(7) | 更新按钮刷新门户页显示最新状态。 | |||||||||||||||||||||||
(8) | [状态确认/取消]可检查和更改打印机正在处理的作业状态，还可检查设备状态。 “ [状态确认/取消] 菜单” | |||||||||||||||||||||||
(9) | [设置/注册]可设置/更改各打印机设置。可设置/更改的项目因以管理员还是最终用户身份登录而异。 “ [设置/注册] 菜单” | |||||||||||||||||||||||
(10) | [直接打印]不用打开您所使用计算机上保存的 PDF 文件、PS/EPS 文件和图像文件，可使用打印机按原样进行打印。 |
（灰色）：
（绿色）：
（黄色）：
（红色）：
]（
在线），继续打印。
“
[状态确认/取消] 菜单
下列页面在 [状态确认/取消] 菜单中。
打印：[作业状态] 页
可检查当前正在打印作业的状态并使用取消/恢复进行管理。
(1) | [作业编号]显示作业的作业编号。单击作业编号时，显示作业的详细信息。 |
(2) | [文档名称]显示作业名称。对于电子邮件打印作业，显示电子邮件主题。 |
(3) | [用户名]显示作业的用户名。对于电子邮件打印作业，显示电子邮件发件人。 |
(4) | [状态]显示作业状态。 |
(5) | [作业操作]运行作业操作。单击要运行的操作按钮。 “管理打印作业” |
[取消] | 取消所单击作业的打印并删除作业。 |
安装 SD 卡时，可运行下列操作。（仅 LBP843Cx）
[中断] | 暂停当前正在输出的作业，优先打印新作业。完成新作业打印时，恢复打印暂停的作业。 |
[优先打印] | 作业输出顺序上移一个。 |
[暂停]/[重新开始] | 单击 [暂停] 时，暂停作业输出。暂停作业按钮变为 [重新开始]。 单击 [重新开始] 时，恢复暂停的作业。恢复作业按钮变回 [暂停]。 |
注释 |
[作业操作]以普通用户模式登录时，仅当允许通过普通用户作业操作时，匹配使用 [设置/注册] - [管理设置] - [安全] 的 [管理设置] 的用户名才可操作作业。 |
(6) | [部门识别码] （仅 LBP843Cx）如果设置了部门 ID，则显示作业的部门 ID。 |
(7) | [日期/时间]显示输入作业的日期和时间。 |
(8) | 更新按钮刷新 [作业状态] 页显示最新状态。 |
(9) | [返回页首]上移滚动块至页面顶部。 |

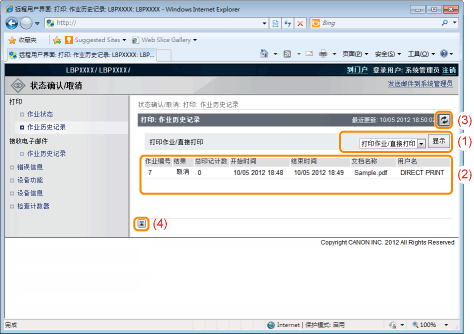

打印：[作业历史记录] 页
显示打印作业/直接打印、保存的作业、报告打印和电子邮件作业历史记录。
注释 |
[作业历史记录] 页显示屏只有当 [设置/注册] – [管理设置] – [安全] 的 [显示作业历史记录] 允许显示作业历史记录时，才能显示作业历史记录。 |
(1) | 显示切换选择要显示的作业历史记录。列表中仅显示所选类型的作业历史记录。 [打印作业/直接打印] [存储作业] （仅 LBP843Cx） [报告] [电子邮件打印] |
(2) | 显示作业历史记录显示输出作业历史记录列表。 |
(3) | 更新按钮刷新 [作业历史记录] 页显示最新状态。 |
(4) | [返回页首]上移滚动块至页面顶部。 |
电子邮件接收：[作业历史记录] 页
显示所接收电子邮件的历史记录。
(1) | 显示作业历史记录显示所接收电子邮件的历史记录列表。 |
(2) | 更新按钮刷新 [作业历史记录] 页显示最新状态。 |
(3) | [返回页首]上移滚动块至页面顶部。 |

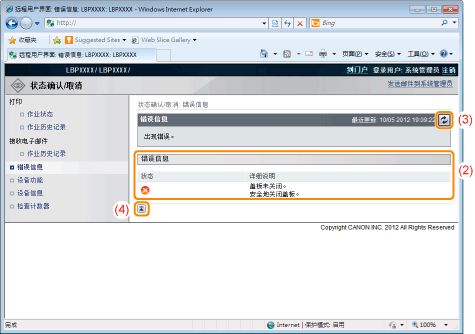

[错误信息] 页
显示打印机出错的信息。
(1) | [错误信息]（错误数量）显示是否出错，如果有错误，显示错误数量。 |
(2) | [错误信息]（信息）显示打印机出错信息的状态和解决办法。 所显示图标的含义如下所示。  |
(3) | 更新按钮刷新 [错误信息] 页显示最新状态。 |
(4) | [返回页首]上移滚动块至页面顶部。 |
[设备功能] 页
显示当前设备状态下可使用的打印机设备信息和功能。
(1) | [基本规格]显示打印机控制台中安装的 RAM 容量、安装的选购件和基本打印性能。 |
(2) | [墨粉]显示打印机中安装的硒鼓和废粉收集容器的信息。 |
(3) | [PDL]显示打印机可使用的页面描述语言。 |
(4) | [直接打印]显示直接打印可使用的文件格式和文档格式。 |
(5) | 更新按钮刷新 [设备功能] 页显示最新状态。 |
(6) | [返回页首]上移滚动块至页面顶部。 |
[设备信息] 页
显示打印机的基本信息和系统管理员信息。
(1) | [设备基本信息]显示打印机的基本信息。 |
(2) | [版本信息]显示打印机控制器版本。 |
(3) | [系统管理员信息]显示注册的系统管理员信息。 |
(4) | [使用信息]显示打印的页数。 |
(5) | 更新按钮刷新 [设备信息] 页显示最新状态。 |
(6) | [返回页首]上移滚动块至页面顶部。 |
[检查计数器] 页
显示打印的页数。
“检查已打印页数”
(1) | [主计数器]显示各计数器打印的页数。 |
(2) | 更新按钮刷新 [检查计数器] 页显示最新状态。 |
(3) | [返回页首]上移滚动块至页面顶部。 |
[设置/注册] 菜单
下列页面显示可使用 [设置/注册] 菜单检查的设置。
[参数选择]
[输出/控制]
[管理设置]
[控制菜单] 页
显示节能模式（睡眠模式）和出错时的操作设置。
有关设置的详细信息，请参阅“[设置] 菜单（[控制菜单] 选项） ”。
(1) | [睡眠设置]显示睡眠模式操作的相关设置。 |
(2) | [定时器设置]显示定时器操作的相关设置。 |
(3) | [警告步骤]显示警告显示的相关设置。 |
(4) | [PDL选择(即插即用)]显示当前所选页面的描述语言。 |
(5) | [日期/时间设置]显示日期和时间的相关设置。 |
(6) | [面板显示/通知设置]显示控制面板显示的相关设置。 |
(7) | [其他]显示上述类别中未包含的其他操作设置。 |
(8) | [返回页首]上移滚动块至页面顶部。 |
注释 |
更改设置只有当以系统管理员模式登录时才可更改设置。 |
[供纸器菜单] 页
显示从多功能托盘或纸盒打印时的纸张尺寸等设置。
有关设置的详细信息，请参阅“[设置] 菜单（[供纸器] 选项） ”或“ [选择输稿器] 菜单”。
(1) | [供纸器]显示当前所选的纸张来源。 |
(2) | [纸张尺寸]显示各纸张来源所选的纸张尺寸。 |
(3) | [托盘]显示多功能托盘的相关操作设置。 |
(4) | [自动选择]各纸张来源的 [供纸器] 设置为 [自动] 时，显示是否自动选择识别纸张来源。 |
(5) | [纸张类型]显示各纸张来源所选的纸张类型。 |
(6) | [双面设置]显示双面打印的相关设置。 |
(7) | [返回页首]上移滚动块至页面顶部。 |
注释 |
更改设置只有当以系统管理员模式登录时才可更改设置。 |
[网络] 页
显示打印机的网络设置等。
(1) | [TCP/IP设置]显示 TCP/IP 设置。
| ||
(2) | [SMB设置] （仅 LBP843Cx）显示 SMB 设置。
| ||
(3) | [SNMP设置]显示 SNMP 设置。
| ||
(4) | [后台打印程序] （仅 LBP843Cx）安装了 SD 卡时显示后台打印功能设置。
| ||
(5) | [并行接收设置]显示并行接收数据的设置。
| ||
(6) | [启动时间设置]显示启动时间设置。
| ||
(7) | [Ethernet驱动程序设置]显示网络接口设置。
| ||
(8) | [IEEE802.1X设置]显示 IEEE802.1X 安全设置。
| ||
(9) | [电子邮件打印设置]显示电子邮件打印设置。
| ||
(10) | [返回页首]上移滚动块至页面顶部。 |
注释 |
更改设置只有当以系统管理员模式登录时才可更改设置。 |

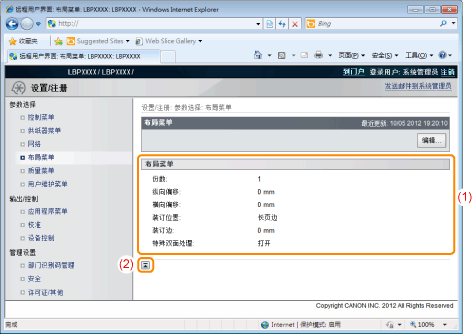

[布局菜单] 页
显示打印外观的相关设置，如打印位置的调整和设置装订线边距。
有关设置的详细信息，请参阅“[设置] 菜单（[布局] 选项） ”。
(1) | [布局菜单]显示页数和打印外观的设置。 |
(2) | [返回页首]上移滚动块至页面顶部。 |
注释 |
更改设置只有当以系统管理员模式登录时才可更改设置。 |
[质量菜单] 页
显示打印质量的相关设置，如墨粉浓度调整。
有关设置的详细信息，请参阅“[设置] 菜单（[质量] 选项） ”。
(1) | [基本设置]显示打印分辨率和打印方法的相关设置。 |
(2) | [调整墨粉浓度]显示微调的墨粉浓度。 |
(3) | [半色调]显示打印时半色调表示方法的相关设置。 |
(4) | [灰度补偿]显示灰色补偿的相关设置。 |
(5) | [CMS]显示色彩管理的相关设置。 |
(6) | [渐变设置]显示渐变处理的相关设置。 |
(7) | [高级平滑]显示平滑处理的相关设置。 |
(8) | [其他]显示其它打印质量的相关设置。 |
(9) | [返回页首]上移滚动块至页面顶部。 |
[用户维护菜单] 页
显示出错时从指定的纸张来源调整打印机的设置，例如调整打印位置和恢复打印。
有关设置的详细信息，请参阅“[设置] 菜单（[用户维护] 选项） ”。
(1) | [调整打印位置/其他]显示各纸张来源的打印位置调整设置。如果出现问题，还显示操作和维护设置。 |
(2) | [导入/导出]显示将打印机设置保存在所使用计算机上的设置（导出）或从计算机读取打印机设置的设置（导入）。 |
(3) | [初始化计数器]显示计数器复位设置，会在更换定影单元或 ITB 单元后执行复位。 |
(4) | [返回页首]上移滚动块至页面顶部。 |
注释 |
更改设置只有当以系统管理员模式登录时才可更改设置。 |
[应用程序菜单] 页
可打印各种管理报告。选择输出的项目，然后单击 [执行]。
有关设置的详细信息，请参阅“ [应用程序菜单] 菜单”。
可输出下列管理报告。
配置页
网络状态打印
电子邮件接收历史记录列表
打印位置调整打印
存储作业列表 （仅 LBP843Cx）*
PCL字体列表
打印历史记录列表(打印作业/直接打印)
打印历史记录列表(存储作业) （仅 LBP843Cx）*
打印历史记录列表(报告)
打印历史列表(电子邮件打印)
A4清洁
LTR清洁
计数器报告
页计数列表 （仅 LBP843Cx）
打印MEAP系统信息 （仅 LBP843Cx）
耗材状态打印
* 只有当安装了可选 SD 卡时

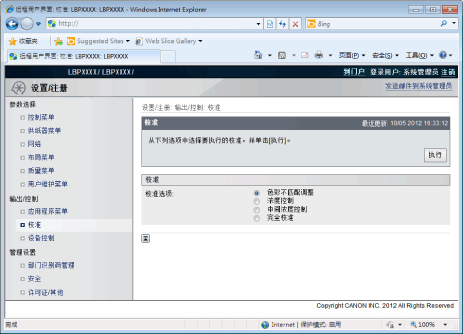

[校准] 页
可运行各种校准。选择运行的项目，然后单击 [执行]。
有关设置的详细信息，请参阅“ [应用程序菜单] 菜单”或“故障排除”。
[设备控制] 页
控制打印机。选择运行的项目，然后单击 [执行]。
[部门识别码管理] 页 （仅 LBP843Cx）
如果设置了部门 ID 管理，则显示各注册部门打印的页数。
有关设置的详细信息，请参阅“指定各部门 ID （仅 LBP843Cx）”。
(1) | [部门识别码页总数]显示各部门打印的页数。 |
(2) | [返回页首]上移滚动块至页面顶部。 |
注释 |
更改设置只有当以系统管理员模式登录时才可更改设置。 |

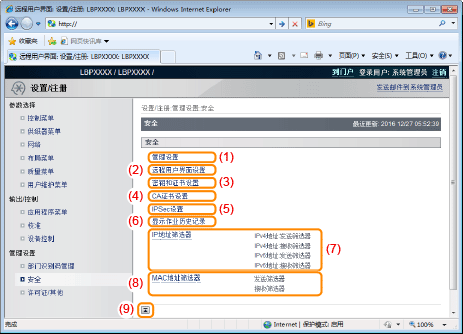

[安全] 页
显示打印机信息和安全设置。
(1) | [管理设置]显示打印机的概况。 | ||
(2) | [远程用户界面设置]显示远程用户界面是否设置为使用 TLS 加密通信功能。
| ||
(3) | [密钥和证书设置]显示注册密钥和证书的信息。
| ||
(4) | [CA证书设置]显示注册密钥和证书的信息。
| ||
(5) | [IPSec设置] （仅 LBP843Cx）显示 IPSec 安全策略列表。
| ||
(6) | [显示作业历史记录]显示是否设置为可以显示作业历史记录。
| ||
(7) | [IP地址筛选器]显示限制可打印和更改设置用户的信息。
| ||
(8) | [MAC地址筛选器]显示限制访问用户的信息。
| ||
(9) | [返回页首]上移滚动块至页面顶部。 |
注释 |
更改设置只有当以系统管理员模式登录时才可更改设置。 |
[许可证/其他] 页
显示执行留言板或支持链接设置、或者注册或更新软件的页面。
注释 |
有关指定设置的步骤，请参阅“显示/更改留言板信息和支持链接”。 |
(1) | [信息板/支持链接]显示来自管理员的信息和支持页面的链接。
| ||
(2) | [注册/更新软件]显示执行注册或更新软件的页面。
|
注释 |
更改设置只有当以系统管理员模式登录时才可更改设置。 |
