Fax Settings
(MF419x / MF416dw)
 |
|
Усі параметри щодо факсимільного зв’язку супроводжуються коротким описом. Параметри за промовчанням мають позначку кинджала (
 ). |
 |
Зірочки (*)Параметри, позначені зірочкою «*1», можуть бути недоступні або мати різні значення за промовчанням залежно від країни або регіону.
Параметри, позначені зірочкою «*2», не можна імпортувати та експортувати.
|
Basic Settings
Укажіть основні параметри використання апарата як факсу.
Register Unit Telephone Number
Зареєструйте номер факсу для апарата. Реєстрація номера факсу та імені апарата
Select Line Type *1
Виберіть тип телефонної лінії для пересилання факсів. Підключення телефонної лінії
|
Pulse
Tone |
Off-Hook Alarm
Виберіть, чи видає апарат попереджувальний сигнал, коли слухавку телефону або додаткову слухавку, під’єднану до апарату, встановлено неправильно на підставку. Крім того, можна настроїти гучність попереджувального сигналу.
|
0Від
до 3 |
<Menu>
<Fax Settings> <Basic Settings> <Off-Hook Alarm> <On> Виберіть гучність попереджувального сигналу <Apply>
<Fax Settings> <Basic Settings> <Off-Hook Alarm> <On> Виберіть гучність попереджувального сигналу <Apply> Communication Management Settings
Налаштуйте параметри для швидкості початку передавання під час надсилання та отримання факсів і для архівування надісланих документів.
TX Start Speed
Налаштуйте початкову швидкість зв’язку в порядку спадання, починаючи зі значення <33600 bps>. Цей параметр слід застосовувати, якщо надсилання факсу триває довгий час через поганий телефонний зв’язок.
|
33600 bps
14400 bps
9600 bps
7200 bps
4800 bps
2400 bps
|
<Menu> <Fax Settings> <Basic Settings> <Communication Management Settings> <TX Start Speed> Виберіть початкову швидкість зв’язку
<Fax Settings> <Basic Settings> <Communication Management Settings> <TX Start Speed> Виберіть початкову швидкість зв’язку RX Start Speed
Налаштуйте початкову швидкість зв’язку в порядку спадання, починаючи зі значення <33600 bps>. Цей параметр слід застосовувати, якщо отримання факсу триває довгий час через поганий телефонний зв’язок.
|
33600 bps
14400 bps
9600 bps
7200 bps
4800 bps
2400 bps
|
<Menu> <Fax Settings> <Basic Settings> <Communication Management Settings> <RX Start Speed> Виберіть початкову швидкість зв’язку
<Fax Settings> <Basic Settings> <Communication Management Settings> <RX Start Speed> Виберіть початкову швидкість зв’язку R-Key Setting
Якщо апарат підключено через відомчу АТС (телефонну систему приватного користування), необхідно встановити спосіб доступу. Для типу PBX можна встановити значення <Prefix> або <Hooking>. Якщо код виходу на зовнішню лінію зареєстрований для клавіші R, можна легко отримати доступ до зовнішньої лінії.
|
PSTN
PBX*1
Prefix
Hooking
|
<Menu> <Fax Settings> <Basic Settings> <Communication Management Settings> <R-Key Setting> <PBX> Виберіть <Prefix> або <Hooking> Введіть код виходу на зовнішню лінію, якщо вибрано такі елементи: <Prefix> <Apply>
<Fax Settings> <Basic Settings> <Communication Management Settings> <R-Key Setting> <PBX> Виберіть <Prefix> або <Hooking> Введіть код виходу на зовнішню лінію, якщо вибрано такі елементи: <Prefix> <Apply>

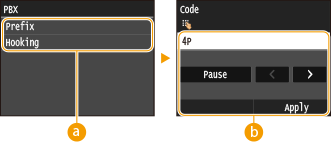

<PBX>
Виберіть тип своєї відомчої АТС. Якщо вибрано пункт <Prefix>, на наступному екрані зареєструйте код префікса.
<Code>
За допомогою цифрових клавіш введіть код префіксу та торкніться елемента <Pause>. Потім торкніться кнопки <Apply>. Якщо не додати паузу, код префіксу не буде зареєстровано.
Archive TX Document *2
Крім адресата, вказаного під час надсилання факсу, можна зазначити, чи потрібно надсилати документи, передані факсом, також на попередньо налаштовану адресу зберігання для архівування. Архівування надісланих факсів
|
Off
On
|
TX Function Settings
Установіть параметри надсилання факсів.
Change Default Settings
Установіть параметри надсилання факсів. Вибрані параметри використовуються як параметри за промовчанням під час сканування документів. Змінення параметрів за промовчанням
|
Resolution
200 x 100 dpi (Normal)
200 x 200 dpi (Fine)
200 x 200 dpi (Photo)
200 x 400 dpi (Superfine)
400 x 400 dpi (Ultrafine)
Density
Дев’ять рівнів
2-Sided Original
Off
Book Type
Calendar Type Sharpness
Сім рівнів
|
Register Unit Name (Fax)
Зареєструйте ім’я компанії або користувача (Реєстрація номера факсу та імені апарата). Зареєстроване ім’я надсилається адресату як інформація про відправника (TX Terminal ID).
ECM TX
Увімкніть або вимкніть режим виправлення помилок (ECM). Режим виправлення помилок перевіряє помилки даних факсу й виправляє їх. Щоб зменшити помилки отриманих факсів, див. розділ ECM RX.
|
Off
On
|
<Menu> <Fax Settings> <TX Function Settings> <ECM TX> <On>
<Fax Settings> <TX Function Settings> <ECM TX> <On> |
|
|
Режим виправлення помилок має бути ввімкненим і на апараті, і на факсі, оскільки перевірки помилок виконуються на пристроях посилання й отримання.
Збій через стан телефонної лінії може статися, навіть коли режим виправлення помилок увімкнено.
Коли режим виправлення помилок увімкнено, обробка даних друку може тривати довше, ніж звичайно, оскільки перевірка помилок і виправлення виконуються під час передачі даних.
|
Set Pause Time *1
Наприклад, під час здійснення дзвінків типу «0 – (пауза) – (номер телефону)», спочатку слід набрати 0, а потім через кілька секунд номер телефону. Надсилаючи факс за кордон, під потрібно вказувати адресати за схемою «(код виходу на міжнародну лінію) – (код країни) – (номер факсу)», але послідовні порядкові цифри, введені без пауз, можуть розпізнаватися неправильно. У такому випадку спробуйте додати паузу після набору коду виходу на міжнародну лінію або номера факсу. Якщо код або номер все ще розпізнаються неправильно, змініть тривалість паузи. Інструкції з додавання паузи див. у кроці 3 розділу Надсилання факсів (MF419x / MF416dw).
|
від 1 до 4
до 15 (sec.) |
<Menu> <Fax Settings> <TX Function Settings> <Set Pause Time> Укажіть тривалість паузи <Apply>
<Fax Settings> <TX Function Settings> <Set Pause Time> Укажіть тривалість паузи <Apply> Auto Redial *1
Установіть параметри автоматичного повторного набору, функцію, яка автоматично набирає номер факсу через кілька хвилин після першої невдалої спроби додзвонитися, якщо лінія була зайнята. Можна встановити кількість спроб повторного набору та проміжок часу між ними.
|
Off
On
Number of Times to Redial
Від 1 до 2
до 10 (times)Redial Interval
Від 2
до 99 (min.)Redial When Error Occurs
Off
On
|
<Menu> <Fax Settings> <TX Function Settings> <Auto Redial> <On> Укажіть значення параметрів <Apply>
<Fax Settings> <TX Function Settings> <Auto Redial> <On> Укажіть значення параметрів <Apply>
<Number of Times to Redial>
Указує, скільки разів апарат здійснює повторний набір. За допомогою кнопок
/
або цифрових клавіш введіть номер і торкніться кнопки <Apply>.
/ або цифрових клавіш введіть номер і торкніться кнопки <Apply>.<Redial Interval>
Указує інтервал між повторними наборами. За допомогою кнопок / або цифрових клавіш введіть значення інтервалу, а потім торкніться кнопки <Apply>.
/ або цифрових клавіш введіть значення інтервалу, а потім торкніться кнопки <Apply>.
<Redial When Error Occurs>
Значення <On> вказує на те, що потрібно виконувати повторний набір у разі помилки передавання.
TX Terminal ID
Укажіть параметри додавання інформації про відправника до заголовку факсу, включаючи номер факсу та ім’я апарата. Отримувач може перевірити, хто надіслав факс, проглянувши додану інформацію.
|
Off
On
Print Position
Inside Image Area
Outside Image Area Позначити номер як
FAX
TEL |
<Menu> <Fax Settings> <TX Function Settings> <TX Terminal ID> <On> Укажіть значення параметрів <Apply>
<Fax Settings> <TX Function Settings> <TX Terminal ID> <On> Укажіть значення параметрів <Apply>
<Print Position>
Указує розташування інформації про ідентифікатор термінала для друку в надісланому факсі. Виберіть елемент <Inside Image Area>, щоб друкувати інформацію всередині області зображення, або <Outside Image Area>, щоб друкувати інформацію за межами області зображення.
<Позначити номер як>
Додає позначку «FAX» або «TEL» перед номером факсу, зареєстрованим для апарата (див. розділ Реєстрація номера факсу та імені апарата). Виберіть параметр <TEL>, щоб указати, що зазначений номер – це номер телефону.
Check Dial Tone Before Sending *1
Укажіть, чи слід перевіряти тональний сигнал готовності перед набором номера факсу.
|
Off
On
|
<Menu> <Fax Settings> <TX Function Settings> <Check Dial Tone Before Sending> <On>
<Fax Settings> <TX Function Settings> <Check Dial Tone Before Sending> <On> Allow Fax Driver TX
Увімкнення або вимкнення надсилання факсів із комп’ютера. Заборона надсилання факсів із комп’ютера (MF419x / MF416dw)
|
Off
On
|
Confirm Entered Fax Number
Укажіть, чи потрібно відображати відомості про введений номер кодованого набирання, коли його вибрано як адресат. Відображення адресатів в адресній книзі
|
Off
On
|
Restrict Sequential Broadcast
Укажіть, чи потрібно заборонити послідовну розсилку – функцію, за допомогою якої можна послідовно надсилати факси кільком адресатам. Див. розділ Заборона послідовної розсилки (MF419x / MF416dw)
|
Off
Confirm Sequential Broadcast
Reject Sequential Broadcast
|
Initialize Default Settings
Виберіть цей варіант, щоб відновити параметри передавання факсів за промовчанням.
<Menu> <Fax Settings> <TX Function Settings> <Initialize Default Settings> <Yes>
<Fax Settings> <TX Function Settings> <Initialize Default Settings> <Yes> RX Function Settings
Установіть параметри отримання факсів.
ECM RX
Увімкніть або вимкніть режим виправлення помилок (ECM). Режим виправлення помилок перевіряє помилки даних факсу й виправляє їх. Щоб зменшити помилки надісланих факсів, див. розділ ECM TX.
|
Off
On
|
<Menu> <Fax Settings> <RX Function Settings> <ECM RX> <On>
<Fax Settings> <RX Function Settings> <ECM RX> <On> |
|
|
Режим виправлення помилок має бути ввімкненим і на апараті, і на факсі, оскільки перевірка помилок виконується на пристроях посилання й отримання.
Збій через стан телефонної лінії може статися, навіть коли режим виправлення помилок увімкнено.
Коли режим виправлення помилок увімкнено, обробка даних друку може тривати довше, ніж звичайно, оскільки перевірки помилок і виправлення виконуються під час передачі даних.
|
Incoming Ring *1
Установіть параметри звучання сигналу, щоб інформувати вас про вхідні факси. Ця функція доступна тільки в разі встановлення параметру <Auto> або <Fax/Tel Auto Switch> для режиму отримання. Укажіть кількість повторів вхідного дзвінка під час отримання апаратом факсимільного виклику. Щоб вимкнути сигнал вхідного дзвінка, змініть параметри відповідно.
|
Off
On
від 1 до 2
до 99 (times) |
<Menu> <Fax Settings> <RX Function Settings> <Incoming Ring> <On> Укажіть кількість повторів вхідного дзвінка <Apply>
<Fax Settings> <RX Function Settings> <Incoming Ring> <On> Укажіть кількість повторів вхідного дзвінка <Apply> |
|
|
До апарата слід заздалегідь підключити телефон або додаткову слухавку, якщо зазначено <On>.
|
Remote RX *1
Установіть параметри отримання факсу за допомогою телефону, підключеного до апарата (віддалене отримання). Після того, як факс надіслано до апарата, його можна отримати, піднявши слухавку та ввівши номер ідентифікатора на телефоні. Із цією функцією вам не потрібно буде весь час відволікатися до апарата. Інструкції щодо використання режиму віддаленого отримання див. у розділі Використання телефону для отримання факсів (віддалене отримання).
|
Off
On
від 00 до 25
до 99 |
<Menu> <Fax Settings> <RX Function Settings> <Remote RX> <On> Укажіть номер ідентифікатора для отримання факсів <Apply>
<Fax Settings> <RX Function Settings> <Remote RX> <On> Укажіть номер ідентифікатора для отримання факсів <Apply> Switch to Auto RX
Укажіть параметри автоматичного отримання факсів після того, як апарат дзвонив певний проміжок часу. Ця функція доступна тільки в разі встановлення параметра <Manual> для режиму отримання. За допомогою цієї функції можна отримувати факси навіть коли нікому підняти слухавку.
|
Off
On
від 1 до 15
до 99 (sec.) |
<Menu> <Fax Settings> <RX Function Settings> <Switch to Auto RX> <On> Укажіть тривалість вхідного дзвінка <Apply>
<Fax Settings> <RX Function Settings> <Switch to Auto RX> <On> Укажіть тривалість вхідного дзвінка <Apply> Memory Lock Settings
Укажіть, чи потрібно зберігати отримані факси, не друкуючи їх. Збережені факсимільні документи можна будь-коли роздрукувати, змінивши параметр на <Off>. Збереження отриманих факсів у пам’яті (отримання до пам’яті)
|
Off
On
Memory Lock PIN
Report Print
Off
On
Memory Lock Time
Off
On
Memory Lock Start Time
Memory Lock End Time
|
RX Print Settings
Установіть параметри друку отриманих факсів.
Print on Both Sides
Установіть параметри друку отриманих факсів на обох сторонах аркуша паперу.
|
Off
On
|
<Menu> <Fax Settings> <RX Print Settings> <Print on Both Sides> <On>
<Fax Settings> <RX Print Settings> <Print on Both Sides> <On>
 |
Переконайтеся, що перемикач формату паперу встановлено правильно.Під час виконання Print on Both Sides, неправильне налаштування перемикача формату паперу може спричинити порушення подавання або зминання паперу. Перед виконанням Print on Both Sides, переконайтесь, що перемикач формату паперу налаштовано відповідно до розміру паперу, що використовуватиметься. Внутрішня частина апарата
Переконайтеся, що додатковий вивідний лоток закритий.Коли додатковий вивідний лоток відкрито, неможливо виконати Print on Both Sides. Перед виконанням Print on Both Sides завжди перевіряйте, чи закритий додатковий вивідний лоток. Задня сторона
|
Reduce RX Size
Укажіть параметри зменшення розміру зображення отриманого документа. Можна вибрати автоматичний коефіцієнт зменшення, який зменшує отриманий документ до розміру завантаженого паперу. Коефіцієнт також можна вибрати зі списку.
|
Off
On
Коефіцієнт
Auto
97% 95% 90% 75% Напрямок
Vertical/Horizontal
Vertical Only |
<Menu> <Fax Settings> <RX Print Settings> <Reduce RX Size> <On> Укажіть значення параметрів <Apply>
<Fax Settings> <RX Print Settings> <Reduce RX Size> <On> Укажіть значення параметрів <Apply>
<Коефіцієнт>
<Параметр Auto> зменшує розмір зображення відповідно до розміру завантаженого паперу. <97%>, <95%>, <90%> або <75%> зменшують розмір зображення відповідно до коефіцієнта.
<Напрямок>
Виберіть параметр <Vertical/Horizontal>, щоб зменшити зображення по горизонталі й по вертикалі. Виберіть параметр <Vertical Only>, щоб зменшити зображення тільки по вертикалі.
RX Page Footer
Укажіть, чи друкувати інформацію в нижній частині отриманих факсів, включно з датою, часом отримання та номерами сторінок.
|
Off
On |
<Menu> <Fax Settings> <RX Print Settings> <RX Page Footer> <On>
<Fax Settings> <RX Print Settings> <RX Page Footer> <On> Continue Printing When Amount in Cartridge Is Low
Якщо під час отримання факсів у картриджі залишається мало тонера, апарат не друкує отримані документи, а зберігає їх у пам’яті. Проте, якщо ця функція ввімкнута, апарат продовжує друк. Це стосується отримання не лише факсів, а й інтернет-факсів.
|
Off
On |
<Menu> <Fax Settings> <RX Print Settings> <Continue Printing When Amount in Cartridge Is Low> <On>
<Fax Settings> <RX Print Settings> <Continue Printing When Amount in Cartridge Is Low> <On> |
|
|
Після вимкнення цієї функції факси можуть вицвітати або бути розмитими. Попросіть відправника повторно надіслати документ, оскільки отримані документи не зберігаються.
|
Forwarding Settings
Установіть параметри переадресації факсів.
Enable Forwarding Settings *2
Укажіть, чи слід переадресовувати всі отримані факсимільні документи вказаному адресату. У якості адресата переадресації можна вказати не лише номер факсу, а й адресу електронної пошти, спільну папку на комп’ютері тощо. Автоматична переадресація всіх отриманих документів
|
Off
On
|
Print Images
Укажіть, чи слід роздрукувати переадресовані факсимільні документи. Можна встановити параметр, за якого апарат друкуватиме переадресовані документи лише в разі виникнення помилки. Друк документів для переадресації
|
Off
On
Only When Error Occurs
|
Store Images in Memory
Укажіть, чи слід зберігати в пам’яті факсимільні документи, які було невдало переадресовано. За необхідності згодом ці документи можна надіслати знову або надрукувати. Друк/повторне надсилання/видалення документів, які не вдалося переадресувати
|
Off
Only When Error Occurs
|
Fax Setup Guide *2
Виберіть необхідний параметр для відображення на екрані інструкцій, включно з номером факсу та типом телефонної лінії. Настроювання початкових параметрів функцій факсимільного зв’язку (MF419x / MF416dw)
