Podzespoły oraz ich funkcje

W dziale tym podane są nazwy i funkcje wszystkich części znajdujących się na zewnątrz i wewnątrz zespołu głównego, a także na panelu sterowania. Na ilustracjach zamieszczonych w tym dziale przedstawiono niektóre opcje wyposażenia dołączonego do urządzenia. Aby uzyskać więcej informacji na temat wyposażenia opcjonalnego, patrz Wyposażenie opcjonalne.

Widok zewnętrzny

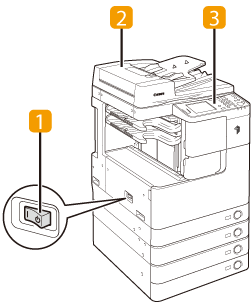

imageRUNNER 2545i z opcjonalnym Wewnętrznym modułem wykańczania-B1, Dodatkową tacą wewnętrznego modułu wykańczania-B1 i CST. Dołączony Zespół podający-AE1.

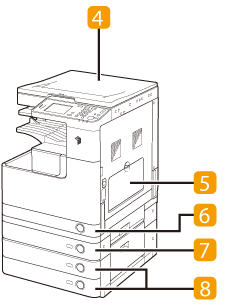

imageRUNNER 2520 z opcjonalną Wewnętrzną dwukierunkową tacą-G1, Modułem kasetowym-W1 i CST. Dołączony Zespół podający-AE1.

Główny wyłącznik zasilania

Aby włączyć zasilanie, należy przestawić wyłącznik w pozycję „I”. (Patrz rozdział 2 - Zanim zaczniesz użytkować urządzenie w Instrukcji obsługi użytkownika.)

 Podajnik
(opcjonalny dla imageRUNNER 2525/2520)

Oryginały włożone do podajnika są automatycznie podawane arkusz po arkuszu do obszaru skanowania. Podajnik może także automatycznie obracać dwustronne oryginały i wykonywać ich jednostronne lub dwustronne kopie.

Panel sterowania

Na panelu sterowania znajdują się klawisze, ekran dotykowy i wskaźniki potrzebne do obsługi urządzenia. (Panel sterowania)

 Pokrywa szklanej płyty
(opcjonalna dla imageRUNNER 2525)

Pokrywa zabezpiecza oryginały umieszczone na szklanej płycie roboczej.

 Podajnik boczny

Podajnik boczny, używany do ręcznego podawania papieru i ładowania niestandardowych materiałów papierniczych, takich jak koperty. (Ładowanie papieru do podajnika bocznego)

 Szuflada na papier 1

Szuflada papieru 1, jest w stanie pomieścić do 550 arkuszy papieru (250 arkuszy dla imageRUNNER 2520) (80 g/m2).

Szuflada na papier 2 (Opcjonalnie dla imageRUNNER 2520)

Do szuflady tej można włożyć maksymalnie 550 arkuszy papieru (80 g/m2).

Szuflady na papier nr 3 i 4 (opcjonalne)

CST. Zespół podający-AE1 zapewnia dwa dodatkowe źródła papieru do zadań drukowania. Każda z szuflad może pomieścić do 550 arkuszy papieru (80 g/m2).

Widok wewnętrzny

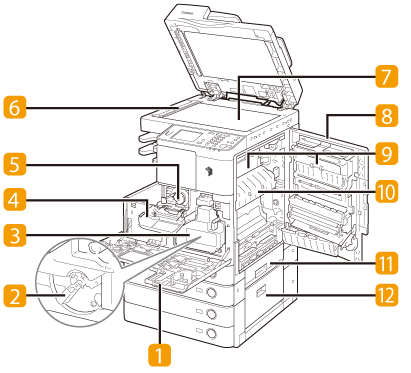

imageRUNNER 2545i z opcjonalnym Wewnętrznym modułem wykańczania-B1, Dodatkową tacą wewnętrznego modułu wykańczania-B1 i CST. Dołączony Zespół podający-AE1.

Przednia okładka

Otwórz pokrywę, by wymienić pojemnik ze zużytym tonerem.

Bęben

Pojemnik na zużyty toner

Kiedy pojemnik na zużyty toner się wypełnił, wymień go na nowy. (Wymiana pojemnika na zużyty toner)

Pokrywa wymiany tonera

Otwórz pokrywę, gdy wymieniasz zasobnik z tonerem. (Wymiana zasobnika z tonerem)

Zasobnik z tonerem

Gdy wyczerpie się toner, należy wyjąć zasobnik z tonerem i zastąpić go nowym.
(Patrz rozdział 5, „Materiały eksploatacyjne” w Podręczniku użytkownika.)

Obszar skanowania

Tutaj skanowane są oryginały umieszczone w podajniku.

Szklana płyta robocza

W tym miejscu należy położyć oryginały podczas skanowania książek, grubych oryginałów, folii przezroczystych itd.

Prawa pokrywa

Pokrywę tę należy otwierać wtedy, gdy we wnętrzu głównego zespołu zablokuje się papier.

Zespół dwukierunkowy-B1 (opcjonalny dla imageRUNNER 2525/2520)

Zespół dwukierunkowy-B1 dostarcza wydruki na dodatkową tacę wyprowadzania.

Zespół utrwalający

Jeśli zablokuje się papier w zespole utrwalającym, usuń go ostrożnie. (Zespół utrwalający)

Prawa pokrywa szuflady papieru

Otwórz pokrywę gdy w szufladach numer 1 i 2 zablokuje się papier.

Prawa pokrywa opcjonalnego CST. Zespół Podający-AE1.

Otwórz pokrywę gdy w szufladach numer 3 i 4 zablokuje się papier.

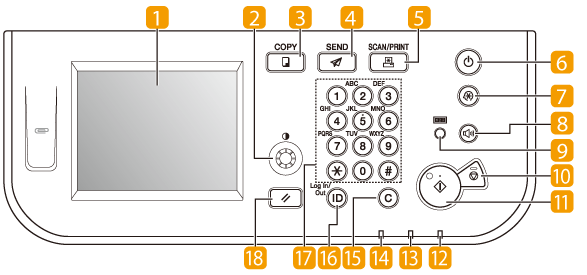

Panel sterowania

Ekran dotykowy

Ekran menu, dla każdej funkcji wyświetlany jest w tym miejscu. ( Eksploatacja ekranu dotykowego)

 Potencjometr kontrastu wyświetlacza

Obróć zgodnie z ruchem wskazówek zegara lub w przeciwną stronę, by wyregulować ekran dotykowy.

 Klawisz KOPIOWANIE

Naciśnij, by korzystać z funkcji Kopiowania. (Kopiowanie)

 Klawisz WYSYŁANIE

Naciśnij by użyć funkcję Wysyłanie/Faksowanie. (Wysyłanie i faksowanie)

 Klawisz SKANOWANIE/DRUKOWANIE

Naciśnij, aby korzystać z funkcji Zdalnego skanowania, Wydruk z nośnika, Zabezpieczony wydruk itd. (Patrz pomoc Color Network ScanGear oraz Eksploatacja urządzenia jako drukarki.)

 Przełącznik zasilania panelu sterowania
(dodatkowe źródło zasilania)

Naciśnij, aby WŁĄCZYĆ lub WYŁĄCZYĆ panel sterowania.
Jeżeli panel sterowania zostanie WYŁĄCZONY, urządzenie przechodzi do trybu Czuwania. (Patrz rozdział 2 - Zanim zaczniesz użytkować urządzenie w Instrukcji obsługi użytkownika.)

Klawisz Dodatkowe funkcje

Naciskaj ten klawisz, aby uzyskać dostęp do menu Dodatkowe funkcje. (Dostęp do Menu dodatkowych funkcji)

 Klawisz Kontrola głośności

Naciśnij by ustawić słyszalne sygnały urządzenia. (Kontrola głośności)

 Klawisz Kontrola licznika

Naciśnij by obejrzeć ilość stron druku/skanu, urządzenia.

 Klawisz Stop

Nacisnąć ten klawisz, aby zatrzymać aktualnie wykonywane zadanie, takie jak kopiowanie, drukowanie, skanowanie itd.

 Klawisz Start

Wciśnięcie tego przycisku powoduje rozpoczęcie pracy urządzenia.

Wskaźnik Zasilanie główne

Świecąca się na zielono kontrolka wskazuje, że włączone jest zasilanie główne.

Wskaźnik Błąd

Miga lub świeci się na czerwono, jeśli w urządzeniu wystąpi błąd.

Wskaźnik Przetwarzanie/dane

Wskaźnik ten miga lub świeci się na zielono, gdy urządzenie wykonuje operacje.

 Klawisz Wyczyść

Klawiszem tym usuwa się niepoprawnie wprowadzone wartości lub znaki.

 Klawisz Zaloguj/wyloguj

Za pomocą tego przycisku można zalogować/wylogować się z urządzenia, tak jak podczas korzystania z funkcji Zarządzanie NI wydziału/użytkownika.

 Klawisze numeryczne

Naciśnij, by wprowadzać liczby.

 Klawisz Reset

Po naciśnięciu tego klawisza następuje anulowanie wszystkich ustawień i powrót do góry ekranu.
