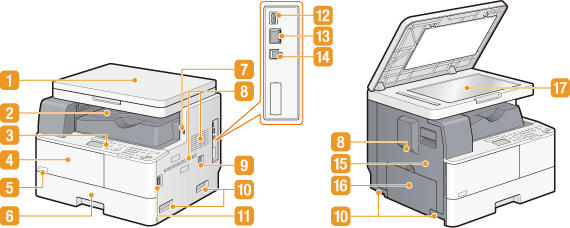

Корпус

Кришка скла експонування

Кришка скла експонування захищає документи, розміщені на склі експонування. Розташування документів

Вивідний лоток

Роздруковані аркуші подаються у вивідний лоток.

Панель керування

Панель керування містить клавіші, як-от цифрові клавіші та клавішу [Пуск], дисплей та індикатори стану. За допомогою панелі керування можна здійснювати всі операції та вказувати параметри. Панель керування Дисплей

Передня кришка

Відкрийте передню кришку під час заміни тонер-картриджа. Процедура заміни тонер-картриджа

Код тонера

Цей код визначає тип фірмового тонера, який можна використовувати в апараті. Використовуйте тонер, який має такі самі букви, що й код на передній панелі апарата.

Шухляда для паперу

У шухляду для паперу завантажується тип паперу, який часто використовується. Завантаження паперу в шухляду для паперу

USB-порт (USB 2.0)

Підключіть до апарата пристрій пам’яті USB, щоб безпосередньо з нього друкувати дані. Відскановані за допомогою апарата документи також можна зберігати безпосередньо на пристрої пам’яті USB. Друк документів із пам’яті USB (друк з USB) Сканування документів безпосередньо на пристрій пам’яті USB

Вентиляційні отвори

Повітря заходить і виходить для охолодження внутрішніх компонентів апарата. Зверніть увагу на те, що розміщення об’єктів перед вентиляційними отворами призводить до неналежної вентиляції. Встановлення

Гніздо шнура живлення

Для підключення шнура живлення.

Ручки для перенесення

Візьміться за ручки для перенесення, коли піднімаєте апарат.

Перемикач живлення

Служить для ввімкнення та вимкнення живлення. Щоб перезапустити апарат, вимкніть його, почекайте принаймні 10 секунд і ввімкніть знову.

USB-порт (USB 1.1)

Підключіть USB-пристрій, наприклад USB-клавіатуру. Можна також скористатися USB-портом (USB 2.0) (

), щоб підключити USB-пристрій відповідно до ваших потреб.

Порт локальної мережі

Приєднайте кабель локальної мережі під час з’єднання апарата з маршрутизатором дротової локальної мережі тощо. Підключення до локальної мережі

USB-порт (для підключення до комп’ютера)

Підключайте до цього порту кабель USB, коли потрібно встановити з’єднання між апаратом і комп’ютером. Див. розділ Початок роботи.

Ліва кришка

Відкрийте ліву кришку, якщо потрібно вийняти зім’ятий папір. Усунення зминання паперу

Багатоцільовий лоток

Якщо ви бажаєте використати папір, тип якого відмінний від паперу, завантаженого в шухляду для паперу, завантажте цей папір у багатоцільовий лоток. Крім того, сюди можна завантажити папір, який не підтримується шухлядою для паперу. Завантаження паперу в багатоцільовий лоток

Скло експонування

Розмістіть документи для сканування на склі експонування. Розташування документів
