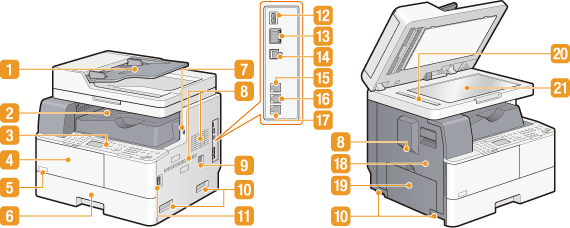

Vnější části
Podavač
Automaticky podává dokumenty ke skenování do zařízení. Pokud jsou do podavače vloženy dva nebo více listů papíru, dokumenty se skenují postupně bez přerušení. Ukládání dokumentů
Výstupní přihrádka
Do výstupní přihrádky se vysouvá potištěný papír.
Ovládací panel
Na ovládacím panelu se nacházejí tlačítka, jako jsou číselná tlačítka a tlačítko [Start], dále displej a indikátory stavu. Prostřednictvím ovládacího panelu lze provádět všechny operace a nastavení. Ovládací panel Displej
Přední kryt
Přední kryt otevřete, chcete-li vyměnit tonerovou kazetu. Jak vyměnit tonerovou kazetu
Kód toneru
Tímto kódem je označen typ originálního toneru, který lze používat v tomto stroji. Používejte toner s kódem, který obsahuje stejná písmena jako kód na předním krytu stroje.
Zásuvka na papír
Do zásuvky na papír ukládejte typ papíru, který používáte nejčastěji. Ukládání papíru do zásuvky na papír
Port USB (USB 2.0)
K zařízení můžete připojit paměťové zařízení USB a tisknout data přímo z tohoto paměťového zařízení. Dokumenty naskenované na zařízení lze také přímo uložit do paměťového zařízení USB. Tisk z paměti USB (Tisk USB) Skenování dokumentů přímo do paměti USB
Větrací otvory
Větracími otvory vzduch proudí do zařízení a ze zařízení a chladí tak jeho vnitřní části. Upozornění. Umístěním předmětů před ventilační otvory zamezíte ventilaci. Instalace
Zásuvka napájení
Slouží k připojení napájecí šňůry.
Rukojeti
Uchopte zařízení za rukojeti při jeho zdvihání.
Vypínač
Zapněte nebo vypněte napájení. Pokud chcete zařízení restartovat, vypněte zařízení, počkejte nejméně 10 sekund a poté zařízení znovu zapněte.
Port USB (USB 1.1)
Slouží k připojení zařízení USB, jako například klávesnice USB. Podle potřeby můžete k připojení zařízení USB rovněž použít port USB (USB 2.0) ().
).
Port LAN
Slouží k připojení kabelu LAN při propojování zařízení se směrovačem LAN atd. Připojení k síti LAN
Port USB (pro připojení počítače)
Kabel USB použijte pro propojení zařízení s počítačem. Viz Začínáme.
Konektor sluchátka (pouze imageRUNNER 1435iF)
Připojte volitelné sluchátko.
Konektor externího telefonu (pouze imageRUNNER 1435iF)
Slouží pro připojení telefonu nebo záznamníku. Viz Začínáme.
Konektor telefonní linky (pouze imageRUNNER 1435iF)
Telefonní kabel použijte pro připojení zařízení k telefonní lince. Viz Začínáme.
Levý kryt
Levý kryt se otvírá při odstraňování zachyceného papíru. Odstraňování zachycených papírů
Víceúčelová přihrádka
Uložte papír do víceúčelové přihrádky, jestliže potřebujete dočasně použít jiný typ papíru, než jaký je uložen v zásuvce na papír. Zde rovněž ukládejte papír, který nelze ukládat do zásuvky na papír. Ukládání papíru do víceúčelové přihrádky
Oblast skenování
Dokumenty vložené do podavače jsou při skenování automaticky podávány do oblasti skenování.
Kopírovací deska
Kopírovací deska slouží k ukládání dokumentů. Na kopírovací desku také ukládejte silné nebo vázané dokumenty (např. knihy), které nelze vložit do podavače. Ukládání dokumentů
