POD Deck Lite XL-A(선택 품목 제품)에 용지 적재
POD Deck Lite XL-A가 장착된 경우 기본적으로 기기에 사전 설치된 용지 카세트 외에 하나의 용지 공급원을 추가할 수 있습니다.
POD Deck Lite XL-A의 위치는 다음 그림에 표시되어 있습니다.
POD Deck Lite XL-A는 일반 용지(80 g/m2)를 3,500매 또는 긴 시트 용지(80 g/m2)를 1,000매까지 넣을 수 있습니다.
주의 |
용지 데크 내부의 리프터는 자동으로 올라가고 내려갑니다. 용지를 적재할 때 손가락이 끼지 않도록 주의하십시오. 부상을 입을 수 있습니다. |
중요 |
기기가 슬립 모드(터치 패널이 표시되지 않고  (절전)만 켜짐)인 경우 용지 데크가 열리지 않을 수도 있습니다. 이런 경우 조작 패널의 (절전)을 눌러 기기를 다시 활성화시킨 다음, 용지 데크의 열기 버튼을 누르십시오십.리프터를 들어올려야 하는 경우(예를 들어 POD Deck Lite XL-A 안에 물체를 떨어뜨렸을 때) 리프터를 50 mm 이상 또는 대각선으로 들어올리지 마십시오. 오작동이 발생하거나 기기에 손상을 줄 수 있습니다. 주전원이 켜져 있는 중에 용지 데크 내부의 리프터를 들어올리지 마십시오. 오작동이 발생하거나 기기에 손상을 줄 수 있습니다. 리프터를 들어올려야 하는 경우(예를 들어, 물체를 떨어뜨렸을 때), 용지 데크를 열고 주전원을 끄십시오. 기기를 끄는 방법에 대한 자세한 내용은, "주전원 및 절전 키"를 참조하십시오.  용지 데크에 용지를 적재할 경우 후단 부분의 리테이너에 큰 충격을 가하지 마십시오. 그럴 경우 기기가 고장나거나 손상을 입을 수 있습니다.  크기 변경 판(외부 및 내부) 판 및 뒤쪽 가장자리 리테이너를 올바르게 조정하여 용지가 걸리거나 지저분하게 인쇄되거나 기기 내부가 지저분해지지 않도록 하십시오. 말려진 종이는 반드시 용지 데크에 적재하기 전에 똑바로 펴야 합니다. 적재 제한 표시(  )를 초과하여 용지를 적재한 경우 혹은 용지 데크가 완전히 기기 끝까지 들어가지 않은 경우에는 복사 또는 인쇄할 수 없습니다.용지 높이가 적재 제한 표시( )를 넘지 않도록 하세요.용지 데크가 항상 제자리에 있는지 확인하십시오. 용지 데크 옆의 빈 부분에 용지를 넣거나 다른 물체를 넣지 마십시오. 기기 오작동이나 손상이 발생할 수 있습니다. |
참고 |
POD Deck Lite XL-A는 선택 품목 제품입니다. 사용 가능한 용지에 대한 내용은 "사용할 수 있는 용지"을 참고하십시오. 급지 방향의 길이가 487.8 mm 이상인 용지에 인쇄하는 경우 "긴 시트의 용지 크기 설정/변경"를 참고하십시오. 적재할 용지 면에 관하여 용지 포장과 관련된 지침이 있는 경우, 해당 지침에 따르십시오. POD Deck Lite XL-A에 용지를 적재할 때 인쇄면이 위로 향하게 하여 적재합니다. 인쇄에 문제가 있는 경우 용지 묶음을 뒤집어 다시 적재하십시오. 그러나 엠보스지, 단면 코팅지 및 인쇄된 용지는 뒤집어서 사용할 수 없습니다. 새 용지로 교체하십시오. 용지 적재 높이가 너무 높으면 용지 묶음의 가장자리가 말리거나 구겨져 인쇄 품질이 떨어질 수 있습니다. 용지 묶음을 각각 높이 20 mm 이하로 여러 세트로 분리하여 적재하십시오. |
표준 크기 용지의 용지 크기 설정/변경
표준 크기 용지(487.8 mm 미만)의 용지 설정을 변경하려면 아래 절차에 따르십시오.
1.
[환경 설정](설정/등록)에서 [용지 설정]의 POD Deck Lite XL-A에 용지 크기를 등록합니다.
POD Deck Lite XL-A의 용지 크기를 등록하는 방법에 대한 자세한 내용은 "용지 공급원에 대한 용지 크기와 용지 종류 등록"를 참고하십시오.
2.
페이퍼 데크를 엽니다.
 | 1.열기 버튼을 누릅니다. |
2.페이퍼 데크를 엽니다.내부 리프터가 자동으로 용지 보급 위치로 내려갑니다. |
참고 |
조건에 따라 용지 데크가 열리는 데 시간이 걸릴 수 있습니다. 크기 변경 판용 고정 브래킷은 긴 시트를 사용할 때만 필요합니다. 표준 크기 용지를 사용할 때는 제거하십시오. 또한 사용 중인 용지 너비가 210 mm 미만인 경우에는 사용할 수 없습니다. 크기 변경 판용 고정 브래킷이 부착된 경우 이를 제거한 다음 용지 데크의 오른쪽에 있는 지정된 위치에 부착하십시오.  |
3.
뒤쪽 가장자리 리테이너가 용지를 방해하지 않는 위치로 밉니다.
그림과 같이 레버를 눌러 뒤쪽 가장자리 리테이너를 미십시오.
4.
적재된 용지를 완전히 제거하십시오.
참고 |
뒷면 가장자리 리테이너가 긴 시트 위치에 설정되어 있으면 용지 크기 스위치 램프가 켜집니다. 이 경우 뒷면 가장자리 리테이너를 표준 크기 위치로 밉니다. |
5.
그림과 같이 레버를 눌러 크기 변경 판(외부 및 내부)을 용지를 방해하지 않는 위치로 밉니다.
6.
원하는 용지를 약 10 mm 높이로 적재합니다.
주의 |
용지를 적재할 때 용지의 날에 손가락이 베이지 않도록 주의하십시오. |
중요 |
긴 시트(487.8 mm 이상)를 적재하려면 먼저 용지 데크를 닫고 내부 리프터를 들어 올립니다. 그런 다음 용지 데크를 열고 용지를 적재합니다. 내부 리프터가 가장 낮은 위치에 있을 때 용지를 적재하려는 경우 용지가 제대로 적재되지 않거나 용지 걸림이 발생할 수 있습니다.("긴 시트의 용지 크기 설정/변경" 참고) 용지 데크의 빈 부분에 절대로 용지를 넣거나 다른 물체를 넣지 마십시오. 그럴 경우 기기 오작동이나 손상이 발생할 수 있습니다.  |
7.
그림과 같이 레버를 눌러 왼쪽 크기 변경 판(외부 및 내부)을 밀어 사용 중인 용지 크기로 조정합니다.
8.
뒷면 가장자리 리테이너를 밀고 사용 중인 용지 크기에 맞게 조정합니다.
중요 |
뒤쪽 가장자리 리테이너를 제대로 조정하지 않으면 용지가 걸리거나 이미지 화질이 저하되거나 기기 내부가 더러워질 수 있습니다. 용지 데크 상단과 하단에 있는 용지 크기 표시부에 뒤쪽 가장자리 리테이너를 맞춘 후 용지를 적재합니다. |
9.
남은 모든 용지를 용지 데크에 적재합니다.
참고 |
용지 적재 높이가 너무 높으면 용지 묶음의 가장자리가 말리거나 구겨져 인쇄 품질이 떨어질 수 있습니다. 용지 묶음을 각각 높이 20 mm 이하로 여러 세트로 분리하여 적재하십시오. |
10.
용지 데크가 닫힘 위치에서 찰칵 소리가 날 때까지 용지 데크를 기기 안으로 부드럽게 밀어 넣습니다.
내부 리프터가 자동으로 올라가고 용지 데크가 인쇄하도록 준비됩니다.
주의 |
용지 데크를 닫을 때 손가락이 끼지 않도록 주의하십시오. |
11.
미디어 시트 위의 용지 크기를 변경하고 미디어 판 안에 삽입하십시오.
 | 1. 미디어 판에서 미디어 시트를 잡아 당기십시오. |
2. 새 용지 크기에 맞는 용지 크기 라벨을 미디어 시트에 붙이십시오. | |
3. 미디어 시트를 미디어 판에 삽입하십시오. |
긴 시트의 용지 크기 설정/변경
아래 절차에 따라 긴 시트(487.8 mm 이상)의 용지 설정을 변경합니다.
1.
[환경 설정](설정/등록)에서 [용지 설정]의 POD Deck Lite XL-A에 용지 크기를 등록합니다.
POD Deck Lite XL-A의 용지 크기를 등록하는 방법에 대한 자세한 내용은 "용지 공급원에 대한 용지 크기와 용지 종류 등록"를 참고하십시오.
2.
페이퍼 데크를 엽니다.
 | 1.열기 버튼을 누릅니다. |
2.페이퍼 데크를 엽니다.내부 리프터가 자동으로 용지 보급 위치로 내려갑니다. |
참고 |
조건에 따라 용지 데크가 열리는 데 시간이 걸릴 수 있습니다. |
3.
뒤쪽 가장자리 리테이너가 긴 시트 용지를 방해하지 않는 위치로 밉니다.
그림과 같이 레버를 눌러 뒤쪽 가장자리 리테이너를 미십시오.
4.
적재된 용지를 완전히 제거하십시오.
중요 |
모든 용지를 제거한 후 뒷면 가장자리 리테이너를 긴 시트 위치로 밀면 용지 크기 스위치 램프가 깜박이거나 켜집니다. |
참고 |
용지 크기 스위치 램프가 깜박이면 5단계로 진행하십시오. 용지 크기 스위치 램프가 켜지면 6단계로 진행하십시오. |
5.
페이퍼 데크를 닫습니다.
중요 |
용지 크기 스위치 램프가 깜박이기 시작합니다. 깜박이는 동안 용지 데크를 열지 마십시오. 준비가 완료되면 용지 크기 스위치 램프의 깜박임이 멈추고 계속 켜져 있습니다. 이제 용지 데크에 용지를 적재할 수 있습니다. |
6.
용지 데크를 연 다음 긴 시트를 약 10 mm 높이로 적재합니다.
주의 |
용지를 적재할 때 용지의 날에 손가락이 베이지 않도록 주의하십시오. |
7.
용지 묶음을 왼쪽 벽에 대고 누른 상태에서 왼쪽 크기 변경 판(외부)를 용지로 밉니다.
참고 |

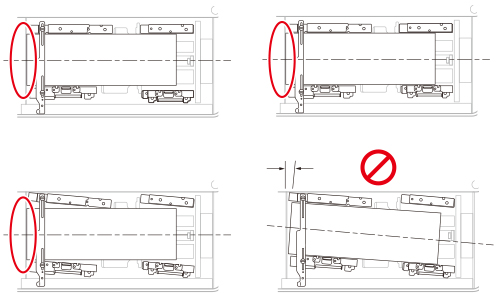

긴 시트 용지 묶음의 가장자리는 왼쪽 벽과 평행을 이루어야 합니다.  크기 변경 판을 너무 세게 조정하지 마십시오. 용지가 부분적으로 들릴 수 있습니다. |
8.
용지 묶음을 밀어 왼쪽 벽 및 왼쪽 크기 변경 판(내부)과 같은 높이로 맞춥니다.
9.

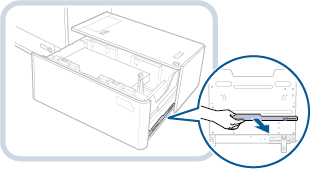

용지 데크의 오른쪽에 부착된 크기 변경 판용 고정 브래킷을 떼어 냅니다.
10.

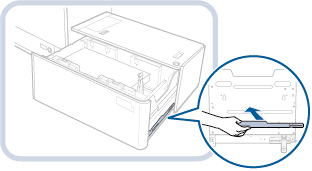

크기 변경 판용 고정 브래킷을 부착합니다.
 | 1. 위치 결정 핀을 삽입합니다. |
2. 내부의 코인 나사를 조입니다. |
참고 |
내부의 코인 나사를 먼저 조이십시오. 외부의 코인 나사를 먼저 조이면 크기 변경 판이 비뚤어질 수 있습니다. 코인 나사를 단단히 조입니다. 코인 나사가 기울어지거나 느슨하면 인쇄 정밀도에 영향을 줄 수 있습니다. |
11.
왼쪽 크기 변경 판(외부)을 긴 시트 용지 묶음에 대고 누른 상태에서 크기 변경 판용 고정 브래킷의 외부 코인 나사를 조입니다.
참고 |

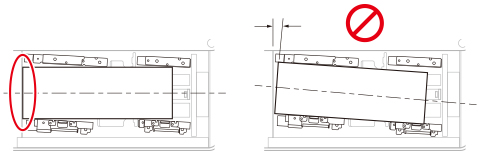

긴 시트 용지 묶음의 왼쪽 가장자리의 양쪽 끝이 왼쪽 벽에 닿아 있는지 확인하십시오.  |
12.
뒷면 가장자리 리테이너를 긴 시트 용지 묶음으로 밉니다.
중요 |
뒤쪽 가장자리 리테이너를 제대로 조정하지 않으면 용지가 걸리거나 이미지 화질이 저하되거나 기기 내부가 더러워질 수 있습니다. 용지 데크 상단과 하단에 있는 용지 크기 표시부에 뒤쪽 가장자리 리테이너를 맞춘 후 용지를 적재합니다. |
13.
오른쪽 크기 변경 판(외부)을 용지로 밉니다.
참고 |
긴 시트 용지 묶음이 왼쪽 벽과 같은 높이인지 확인하십시오.  오른쪽 크기 변경 판(외부)을 밀 때 용지가 판 아래에 들어갈 수도 있으므로 주의하십시오. |
14.
남은 모든 용지를 용지 데크에 적재합니다.
참고 |
용지 적재 높이가 너무 높으면 용지 묶음의 가장자리가 말리거나 구겨져 인쇄 품질이 떨어질 수 있습니다. 용지 묶음을 각각 높이 20 mm 이하로 여러 세트로 분리하여 적재하십시오. |
15.
용지 데크가 닫힘 위치에서 찰칵 소리가 날 때까지 용지 데크를 기기 안으로 부드럽게 밀어 넣습니다.
내부 리프터가 자동으로 올라가고 용지 데크가 인쇄하도록 준비됩니다.
주의 |
용지 데크를 닫을 때 손가락이 끼지 않도록 주의하십시오. |
16.
미디어 시트 위의 용지 크기를 변경하고 미디어 판 안에 삽입하십시오.
| 1. 미디어 판에서 미디어 시트를 잡아 당기십시오. |
2. 새 용지 크기에 맞는 용지 크기 라벨을 미디어 시트에 붙이십시오. | |
3. 미디어 시트를 미디어 판에 삽입하십시오. |
POD Deck Lite XL-A에 용지 적재
용지가 들어 있지 않은 POD Deck Lite XL-A를 선택하거나 인쇄 작업 중에 POD Deck Lite XL-A의 용지가 떨어진 경우 용지 적재를 요청하는 화면이 터치 패널 화면에 나타납니다.
아래 절차에 따라 POD Deck Lite XL-A에 용지를 적재합니다.
주의 |
용지를 적재할 때 용지의 날에 손가락이 베이지 않도록 주의하십시오. |
중요 |
스테이플 모드에서 인쇄 시 용지가 부족하여 인쇄가 중단된 경우, 스테이플할 예정인 출력 용지를 제거하지 마십시오.(용지를 적재한 후에 인쇄 및 스테이플 작업을 다시 시작합니다.) |
참고 |
인쇄 중에 용지를 적재하라는 메시지가 나타나는 경우, 적절한 용지를 적재한 후에 잔여 인쇄가 자동으로 수행됩니다. 다른 용지 공급원을 선택한 경우, [확인]을 누른 후 나머지가 인쇄됩니다. |
1.
페이퍼 데크를 엽니다.
 | 1.열기 버튼을 누릅니다. |
2.페이퍼 데크를 엽니다.내부 리프터가 자동으로 용지 보급 위치로 내려갑니다. |
2.
적재할 용지를 준비합니다.
 | 용지의 포장을 풀고 용지를 꺼냅니다. |
참고 |

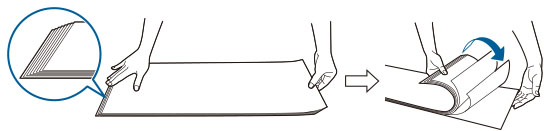

인쇄물의 품질을 높이려면 캐논에서 권장하는 용지를 사용하십시오. 용지를 적재하기 전에 급지가 원활하게 되도록 용지 사이로 여러 차례 바람을 불어넣은 후 가장자리를 정렬하십시오. 포장에서 갓 끄집어낸 용지는 묶음 상태에서 바람을 불어넣어야 합니다. 긴 시트 묶음은 양쪽 끝을 잡고 비스듬한 각도로 하십시오. 그런 다음, 용지를 한쪽면에 바람을 불어 넣어 공기가 유입되도록 합니다. 용지 묶음을 정렬한 후 같은 방식으로 반대쪽에 바람을 불어 넣습니다. 여러 장이 붙어 있으면 하나씩 조심스럽게 분리하십시오.  |
3.
가장자리를 왼쪽 벽과 높이가 같아지도록 용지 묶음을 용지 데크에 넣습니다.
4.
용지 데크가 닫힘 위치에서 찰칵 소리가 날 때까지 용지 데크를 기기 안으로 부드럽게 밀어 넣습니다.
내부 리프터가 자동으로 올라가고 용지 데크가 인쇄하도록 준비됩니다.
주의 |
용지 데크를 닫을 때 손가락이 끼지 않도록 주의하십시오. |
| ||
참고 |
용지 데크 내에 용지를 적재할 경우 Secondary POD Deck-D의 용지 크기 설정이 적재되는 용지와 크기가 일치하는지 확인하십시오. 후단 리테이너의 롤러 아래에 용지를 적재하십시오.  용지 적재 높이가 너무 높으면 용지 묶음의 가장자리가 말리거나 구겨져 인쇄 품질이 떨어질 수 있습니다. 용지 묶음을 각각 높이 20 mm 이하로 여러 세트로 분리하여 적재하십시오. 용지 데크에 인덱스지 적재 방법에 대한 내용은 "인덱스지 적재"를 참고하십시오. POD Deck Lite XL-A에 한 번에 약 550매의 용지를 적재할 수 있습니다. 용지를 더 적재할 수 있으면 리프터가 다시 내려갑니다. OHP 필름/투명 필름의 적재 방법에 대한 내용은 "OHP 필름/투명 필름/반투명 필름 적재"을 참고하십시오. 적재할 용지 면에 관하여 용지 포장과 관련된 지침이 있는 경우, 해당 지침에 따르십시오. POD Deck Lite XL-A에 용지를 적재할 때 인쇄면이 위로 향하게 하여 적재합니다. 인쇄물에 문제가 발생하면 용지를 뒤집어 다시 적재합니다. 양식 용지(로고 또는 패턴이 이미 인쇄된 용지)의 인쇄 방향에 대한 자세한 내용은 "원고 방향과 용지 방향의 관계"를 참고하십시오. 남은 용지는 원래 포장지에 다시 넣어 직사광선이 들지 않는 건조한 장소에 보관하십시오. 용지가 모두 소모되어 인쇄 작업이 중단된 경우 새로운 용지 묶음을 적재하십시오. 새로운 용지 묶음이 적재된 후 인쇄 작업이 재시작됩니다.  |
