용지 적재
용지를 적재하는 방법에 대해 설명합니다.
용지 말림 주의
용지가 말려 용지가 걸리거나 인쇄 품질이 나빠지는 경우가 많습니다. 용지의 뻣뻣한 정도, 말리는 방향, 말리는 양은 기기가 용지를 얼마나 잘 운반하는 지에 상당한 영향을 미칩니다. 용지를 넣을 때는 항상 아래 설명한 바와 같은 적절한 수준으로 그 정도를 조절하십시오.

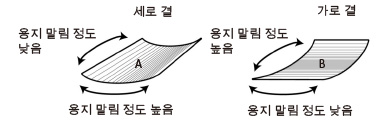

용지 입자와 말림의 관계
용지의 뻣뻣한 정도는 용지 입자의 방향에 따라 달라집니다. 용지는 입자와 평행한 방향으로 말리는 경향이 있습니다.
용지 무게가 105 g/m2 이하인 코팅지나 용지 무게가 60 ~ 63 g/m2인 얇은 용지를 사용하는 경우, 입자가 용지 급지 방향에 평행한 용지를 사용하는 것이 좋습니다.
용지 말림 교정
용지 말림으로 인한 문제를 방지하기 위해서는 말린 용지를 적절하게 펴는 것이 필요합니다.
말리는 양은 용지 종류나 두께에 따라 문제를 발생시킬 수도 있습니다. 아래 설명에 따라 용지 말림을 교정하여 수용할 수 있는 범위에 들도록 만든 후 용지를 다시 넣으십시오. 구겨지거나, 가장자리가 말리거나, 접힌 용지는 사용할 수 없습니다.
용지 말림 측정
수평면에 용지를 올려 놓으십시오. 용지를 이송되는 방향으로 정렬하여 앞 가장자리에 붙여 자를 놓아 두고 양쪽 끝에서 용지 말림을 측정하십시오. 아래 방향의 말림이면 용지 말림을 측정하기 전에 용지를 뒤집습니다.
수직 방향 용지 말림 측정
* 이송 방향
평행 방향 용지 말림 측정
* 이송 방향
중요 |
엽서와 같은 작고 두꺼운 용지의 경우 아래 지정된 조건에 추가로 안쪽 말림과 바깥쪽 말림의 차이를 5 mm 이내로 조정해야 합니다.  |
허용 가능 용지 말림 범위
용지 말림이 급지 방향과 수직일 경우 허용 가능한 용지 말림 범위

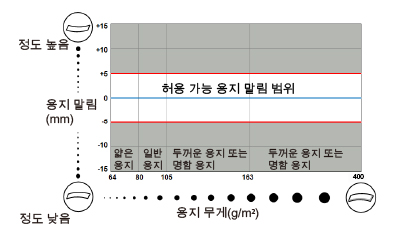

본체 또는 POD Deck-D/Secondary POD Deck-D에서 급지하는 경우
용지 두께에 관계없이 위나 아래로 5 mm 이하로 말리는 용지를 사용하는 것이 좋습니다.

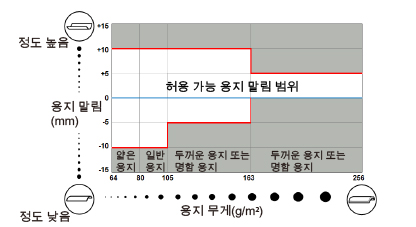

POD Deck Lite-C/POD Deck Lite XL-A에서 급지하는 경우
무게가 221 ~ 300 g/m2이고 급지 방향의 길이가 200 mm 이하인 용지를 급지하는 경우, 위로 5 mm 이하로 말리는 용지를 사용하는 것이 좋습니다. 아래로 말리는 용지를 사용하는 것은 권장하지 않습니다.
상기된 용지 이외의 용지인 경우 위나 아래로 5 mm 이하로 말리는 용지를 사용하는 것이 좋습니다.

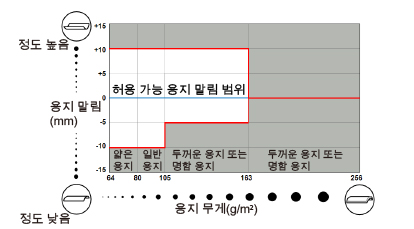

Long Sheet Tray-D에서 급지하는 경우
무게가 105 g/m2 이하인 용지를 급지하는 경우, 위나 아래로 10 mm 이하로 말리는 용지를 사용하는 것이 좋습니다.
무게가 106 ~ 163 g/m2인 용지를 급지하는 경우, 위로 10 mm 이하로 말리는 용지나 아래로 5 mm 이하로 말리는 용지를 사용하는 것이 좋습니다.
무게가 164 ~ 256 g/m2인 용지를 급지하는 경우, 위로 5 mm 이하로 말리는 용지를 사용하는 것이 좋습니다. 아래로 말리는 용지를 사용하는 것은 권장하지 않습니다.
용지 말림이 급지 방향과 평행일 경우 허용 가능한 용지 말림 범위
본체 또는 POD Deck-D/Secondary POD Deck-D/POD Deck Lite-C/POD Deck Lite XL-A에서 급지하는 경우
말림이 급지 방향에 평행하면 용지와 용지 데크의 크기 변경 플레이트 사이에 틈이 생기며, 용지가 기울어진 상태로 급지될 위험이 있습니다. 말린 용지를 사용하지 않을 수 없다면 항상 말림이 아래 그래프에 지정된 범위 이내인지 확인하십시오.
하지만 말림이 범위 이내여도 두꺼운 용지나 명함지(164 ~ 400 g/m2)는 사용할 수 없습니다. 두꺼운 용지나 명함지(164 ~ 400 g/m2)를 사용하면 말림의 양에 관계 없이 이송 문제가 발생할 수 있습니다. A4 이하의 크기에서는 입자가 긴 가장자리(A)에 평행한 용지를 사용하는 것이 좋습니다. A3 이상의 크기에서는 입자가 짧은 가장자리(B)에 평행한 용지를 사용하는 것이 좋습니다.
본체 또는 POD Deck-D/Secondary POD Deck-D
POD Deck Lite-C/POD Deck Lite XL-A

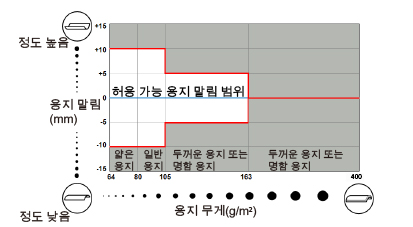

Long Sheet Tray-D에서 급지하는 경우
무게가 105 g/m2 이하인 용지를 급지하는 경우, 위나 아래로 10 mm 이하로 말리는 용지를 사용하는 것이 좋습니다.
무게가 106 ~ 163 g/m2인 용지를 급지하는 경우, 위로 10 mm 이하로 말리는 용지나 아래로 5 mm 이하로 말리는 용지를 사용하는 것이 좋습니다.
