Ilægning af papir
Dette afsnit forklarer, hvordan du ilægger papir.
Forholdsregler for papirkrølning
Hvis der forekommer papirstop eller ringe printningskvalitet, skyldes dette ofte papirkrølning. Papirets stivhed, krølningens retning og mængden af krølning har en stor betydning for, hvor godt papiret transporteres gennem maskinen. Ved ilægning af papir skal du altid justere krølningsmængden til det korrekte niveau som beskrevet herunder.

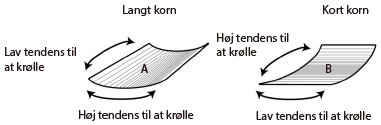

Forhold mellem papirkorn og krølning
Papirets stivhed afhænger af papirkornets retning. Papir er tilbøjeligt til at krølle i retningen parallel med kornet.
Når der bruges coated papir med en vægt på 105 g/m2 eller mindre, eller tyndt papir med en vægt på 60 til 63 g/m2, anbefales det at bruge papir med korn parallelt med papirets fremføringsretning.
Korrigering af papirkrølning
For at forhindre problemer der skyldes papirkrølning, er det nødvendigt at rette krølningen korrekt ud.
Den mængde krølning, der kan medføre problemer, afhænger af papirtypen og -tykkelsen. Se instruktionerne herunder for at rette papirkrølningen, så den er i det acceptable område, og læg derefter papiret i igen. Papir, der er bølget, har krøllede hjørner eller folder, kan ikke bruges.
Måling af papirkrølning
Anbring papiret på en vandret overflade. Anbring en lineal mod forkanten i forhold til papirets transportretning, og mål krølningen ved begge ender. Hvis krølningen går nedad, så vend papiret, før du måler krølningen.
Måling af lodret krølning
* Transportretning
Måling af parallel krølning
* Transportretning
VIGTIGT! |
For småt og tykt papir som for eksempel postkort skal forskellen mellem mængden af indre og ydre krølning justeres til mindre end 5 mm ud over forholdene angivet herunder.  |
Acceptabelt krølningsområde
Acceptabelt krølningsområde, når krølningen er vinkelret på fremføringsretningen

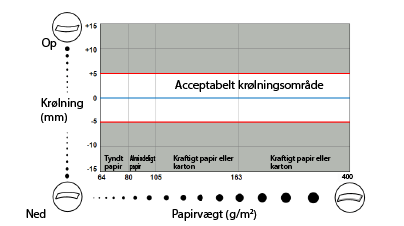

Hvis du fremfører papir fra hovedenheden eller POD Deck-D/Secondary POD Deck-D
Det anbefales at bruge papir, som krøller 5 mm eller mindre op eller ned uanset papirtykkelsen.
Hvis du fremfører papir fra POD Deck Lite-C/POD Deck Lite XL-A
Hvis du fremfører papir med en vægt på mellem 221 og 300 g/m2 og en længde i fremføringsretningen på 200 mm eller mindre, anbefales det at bruge papir, som krøller 5 mm eller mindre op. Det anbefales ikke at bruge papir, der krøller ned.
For andet papir end ovenstående anbefales det at bruge papir, som krøller 5 mm eller mindre op eller ned.

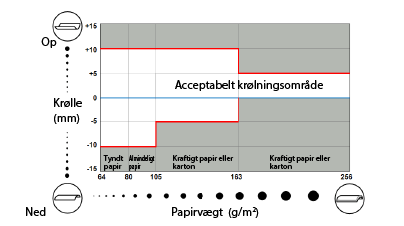

Hvis du fremfører papir fra Long Sheet Tray-D
Hvis du fremfører papir med en vægt på 105 g/m2 eller mindre, anbefales det at bruge papir, som krøller 10 mm eller mindre op eller ned.
Hvis du fremfører papir med en vægt på 106 til 163 g/m2, anbefales det at bruge papir, som krøller 10 mm eller mindre op, eller papir, som krøller 5 mm eller mindre ned.
Hvis du fremfører papir med en vægt på mellem 164 og 256 g/m2, anbefales det at bruge papir, som krøller 5 mm eller mindre op. Det anbefales ikke at bruge papir, der krøller ned.
Acceptabelt krølningsområde, når krølningen er parallel med fremføringsretningen
Hvis du fremfører papir fra hovedenheden eller POD Deck-D/Secondary POD Deck-D/POD Deck Lite-C/POD Deck Lite XL-A
Når krølningen er parallel med fremføringsretningen, er der et mellemrum mellem papiret og formatændringspladerne på papirmagasinet, og der er risiko for, at papiret fremføres skråt. Hvis du ikke kan undgå at bruge krøllet papir, skal du altid sørge for, at krølningen er inden for det område, der er angivet på grafen herunder.
Men kraftigt papir eller karton (164 til 400 g/m2) med denne slags krølning kan ikke bruges. Med kraftigt papir eller karton (164 til 400 g/m2) kan der opstå transportproblemer uanset mængden af krølning. For A4 eller mindre formater anbefales det at bruge papir med korn, der er parallelle med den lange kant (A). For A3 eller større formater anbefales det at bruge papir med korn, der er parallelle med den korte kant (A).

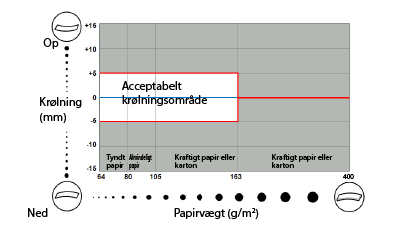

Hovedenhed eller POD Deck-D/Secondary POD Deck-D

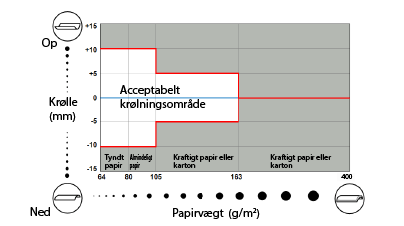

POD Deck Lite-C/POD Deck Lite XL-A

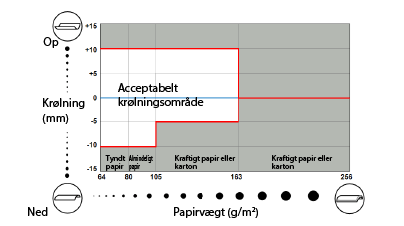

Hvis du fremfører papir fra Long Sheet Tray-D
Hvis du fremfører papir med en vægt på 105 g/m2 eller mindre, anbefales det at bruge papir, som krøller 10 mm eller mindre op eller ned.
Hvis du fremfører papir med en vægt på 106 til 163 g/m2, anbefales det at bruge papir, som krøller 10 mm eller mindre op, eller papir, som krøller 5 mm eller mindre ned.
