Papier plaatsen in de POD Deck Lite XL-A (optioneel)

Als de POD Deck Lite XL-A is aangesloten, beschikt u over één extra papierbron, naast de papierladen die standaard vooraf in de machine zijn geïnstalleerd.
De plaats van de POD Deck Lite XL-A staat aangegeven in de volgende afbeelding.
De POD Deck Lite XL-A biedt plaats aan maximaal 3.500 vellen papier (80 g/m2) of 1.000 lange vellen papier (80 g/m2).
VOORZICHTIG
De lift in de papiermagazijnen gaat automatisch omhoog en omlaag. Zorg bij het plaatsen van papier dat uw vingers niet bekneld raken. U voorkomt hiermee persoonlijk letsel.
BELANGRIJK
Als de machine zich in de Sluimermodus bevindt (het aanraakscherm wordt niet weergegeven en alleen (Energiebesparing) brandt), kunt u het papiermagazijn mogelijk niet openen. Druk in dat geval op (Energiebesparing) om de machine opnieuw te activeren en druk daarna op de knop Openen van het papiermagazijn.
Als u de lift omhoog dient te brengen (bijvoorbeeld als u voorwerpen in de POD Deck Lite XL-A heeft laten vallen), breng de lift dan niet meer dan 50 mm omhoog of in diagonale richting, want dit kan resulteren in een storing of beschadiging van de machine.
Til nooit de lift in de papiermagazijnen op terwijl de hoofdschakelaar in de AAN-stand staat. Dit kan resulteren in een storing of beschadiging van de machine. Als u de lift omhoog dient te brengen omdat er bijvoorbeeld voorwerpen in zijn gevallen, zet dan de hoofdschakelaar UIT met de deuren van de papiermagazijnen open. Voor instructies over het uitschakelen van de machine raadpleegt u "Hoofdschakelaar- en energiebesparingstoets".
Stoot niet hard tegen de achterrandhouder wanneer u papier in het papiermagazijn plaatst omdat dit storingen of beschadiging van de machine tot gevolg kan hebben.
Stel de (buitenste en binnenste) formaatwisselplaat en de achterrandhouder goed af om een papierstoring, smoezelige afdrukken en vuil aan de binnenkant van de machine te voorkomen.
Gekruld papier moet eerst worden gladgestreken voordat u het in het papiermagazijn plaatst.
U kunt geen kopieën of afdrukken maken als de stapel bij het plaatsen van papier boven de markering van de vullimiet (), uitkomt of als het papiermagazijn niet helemaal in de machine is geduwd.
Zorg dat de stapel papier niet hoger is dan de vullimiet ().
Controleer altijd of het papiermagazijn op zijn plek staat.
Plaats geen papier of andere voorwerpen in de lege delen naast het papiermagazijn, omdat dit storingen of beschadiging van de machine tot gevolg kan hebben.
OPMERKING
De POD Deck Lite XL-A is een optioneel product.
Voor informatie over het beschikbare papier raadpleegt u "Afdrukmaterialen".
Wanneer er wordt afgedrukt op papier met een lengte in de papierinvoerrichting van 487,8 mm of langer, zie "Het papierformaat voor de lange vellen instellen/wijzigen"..
Als op de verpakking van het papier instructies staan over welke zijde naar boven moet zijn gericht, volg dan die instructies.
Plaats papier altijd met de afdrukzijde naar boven in de POD Deck Lite XL-A.
Indien zich bij het afdrukken problemen voordoen, draai de stapel papier dan om en plaats die opnieuw. Textuurpapier, enkelzijdig gecoat papier en papier waar al op is afgedrukt, kan echter niet worden omgedraaid. Vervang het door nieuw papier.
Als de papierstapel te hoog wordt, kunnen de randen van de stapel omkrullen of kreukelen en dit kan resulteren in een lage afdrukkwaliteit. Verdeel de papierstapel in verschillende kleinere stapels en plaats deze afzonderlijk, elk met een maximale hoogte van 20 mm.
De papiergrootte instellen/wijzigen voor papier met standaardformaat
Het papierformaat voor de lange vellen instellen/wijzigen
Papier plaatsen in de POD Deck Lite XL-A

De papiergrootte instellen/wijzigen voor papier met standaardformaat

Volg de onderstaande procedure om de papierinstelling te wijzigen voor papier met standaardformaat (minder dan 487,8 mm).
1.
Registreer het papierformaat voor de POD Deck Lite XL-A in [Papierinstellingen] in [Voorkeuren] (Instellingen/Registratie).
Voor meer informatie over het registreren van het papierformaat voor de POD Deck Lite XL-A raadpleegt u "Registreren van het formaat en type papier voor een papierbron".
2.
Open het papiermagazijn.
1.Druk op de knop Openen.
2.Open het papiermagazijn.
De papierlift in het magazijn zakt automatisch naar de papierbijvulpositie.
OPMERKING
Het kan even duren voor het papiermagazijn wordt geopend, afhankelijk van de omstandigheden.
De fixeerbeugel voor de formaatwisselplaten is alleen nodig als u lange vellen gebruikt. Laat de beugel verwijderen als u papier van standaardformaat gebruikt. U kunt de beugel ook niet gebruiken als het gebruikte papier smaller is dan 210 mm.
Als de fixeerbeugel voor de formaatwisselplaten is bevestigd, moet u deze verwijderen en op de opgegeven positie (aan de rechterkant van het papiermagazijn) bevestigen.
3.
Schuif de achterrandhouder naar een positie waar deze niet in contact met het papier komt.
Verschuif de achterrandhouder door op de hendel te drukken (zie afbeelding).

4.
Verwijder het geplaatste papier volledig.
OPMERKING
Als de achterrandhouder is ingesteld op de positie voor lang papier, gaat het lampje voor de papierformaatschakelaar branden. Schuif de achterrandhouder in dit geval naar de standaardformaatpositie.
5.
Door op de hendel te drukken zoals in de afbeelding, schuift u de (buitenste en binnenste) formaatwisselplaten naar de positie waarin ze niet in contact komen met het papier.
6.
Plaats het gewenste papier tot een hoogte van ca. 10 mm.
VOORZICHTIG
Wanneer u papier bijvult, dient u te voorkomen dat u uw handen snijdt aan de randen van het papier.
BELANGRIJK
Om de lange vellen te plaatsen (487,8 mm of langer), sluit u het papiermagazijn, zodat de papierlift in het magazijn omhoog gaat. Daarna opent u het papiermagazijn en plaatst u het papier. Als u papier plaatst als de papierlift in de onderste positie staat, dan kan het zijn dat het papier niet correct wordt geplaatst en kan er een papierstoring optreden. (Raadpleeg "Het papierformaat voor de lange vellen instellen/wijzigen".)
Plaats nooit papier of andere voorwerpen in de lege gedeelten van het papiermagazijn. Dit kan storing of beschadiging van het apparaat veroorzaken.
7.
Door op de hendel te drukken zoals in de afbeelding, schuift u de (buitenste en binnenste) formaatwisselplaten aan de linkerzijde en past u deze aan voor het gebruikte papierformaat.
8.
Verschuif de achterrandhouder en pas deze aan voor het gebruikte papierformaat.
BELANGRIJK
Als de achterrandhouder niet goed tegen de markeringen ligt, kan het papier vastlopen, kan de afdrukkwaliteit afnemen, of kan de binnenzijde van de machine verontreinigd raken. Zorg dat de achterrandhouder goed tegen de papierformaatmarkeringen aan de boven- en onderzijde van het papiermagazijn ligt voordat u papier plaatst.
9.
Plaats al het resterende papier in het papiermagazijn.
OPMERKING
Als de papierstapel te hoog wordt, kunnen de randen van de stapel omkrullen of kreukelen en dit kan resulteren in een lage afdrukkwaliteit. Verdeel de papierstapel in verschillende kleinere stapels en plaats deze afzonderlijk, elk met een maximale hoogte van 20 mm.
10.
Duw het papiermagazijn voorzichtig terug in de machine tot deze in gesloten positie vastklikt.
De papierlift gaat automatisch omhoog, en het papiermagazijn wordt voorbereid voor het afdrukken.
VOORZICHTIG
Wanneer u het papiermagazijn sluit, dient u te voorkomen dat uw vingers bekneld raken.
11.
Wijzig het papierformaat op het blad en steek die in de plaat.
1.Trek het blad uit de plaat.
2.Plak het etiket met het papierformaat van het nieuwe papierformaat op het blad.
3.Steek het blad in de plaat.

Het papierformaat voor de lange vellen instellen/wijzigen

Volg de onderstaande procedure om de papierinstelling te wijzigen voor de lange vellen (487,8 mm of langer).
1.
Registreer het papierformaat voor de POD Deck Lite XL-A in [Papierinstellingen] in [Voorkeuren] (Instellingen/Registratie).
Voor meer informatie over het registreren van het papierformaat voor de POD Deck Lite XL-A raadpleegt u "Registreren van het formaat en type papier voor een papierbron".
2.
Open het papiermagazijn.
1.Druk op de knop Openen.
2.Open het papiermagazijn.
De papierlift in het magazijn zakt automatisch naar de papierbijvulpositie.
OPMERKING
Het kan even duren voor het papiermagazijn wordt geopend, afhankelijk van de omstandigheden.
3.
Schuif de achterrandhouder naar een positie waar deze niet in contact met de lange vellen komt.
Verschuif de achterrandhouder door op de hendel te drukken (zie afbeelding).

4.
Verwijder het geplaatste papier volledig.
BELANGRIJK
Wanneer u de achterrandhouder naar de positie voor lange vellen schuift nadat u al het papier hebt verwijderd, gaat het lampje voor de papierformaatschakelaar knipperen of branden.
OPMERKING
Wanneer het lampje voor de papierformaatschakelaar knippert, gaat u door naar stap 5.
Wanneer het lampje voor de papierformaatschakelaar brandt, gaat u door naar stap 6.
5.
Sluit het papiermagazijn.
BELANGRIJK
Het lampje voor de papierformaatschakelaar begint te knipperen. Open het papiermagazijn nooit als de lampjes knipperen. Zodra de voorbereiding is voltooid, stopt het lampje voor de papierformaatschakelaar met knipperen en brandt dit onafgebroken. U kunt nu papier in het papiermagazijn plaatsen.
6.
Open het papiermagazijn en plaats de lange vellen in een stapel van circa 10 mm hoog.
VOORZICHTIG
Wanneer u papier bijvult, dient u te voorkomen dat u uw handen snijdt aan de randen van het papier.
7.
Houd de papierstapel tegen de linkerzijkant gedrukt en schuif de (buitenste) formaatwisselplaat aan de linkerzijde tegen het papier.
OPMERKING

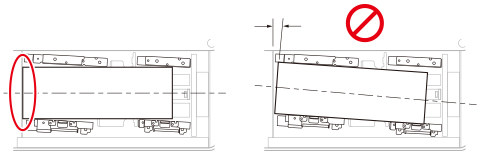

De rand van de papierstapel met lange vellen moet parallel zijn met de linkerzijkant.
Druk de formaatwisselplaat niet te strak aan, hierdoor kan het papier gedeeltelijk omhoog komen.
8.
Duw de papierstapel strak tegen de linkerzijkant en de (binnenste) formaatwisselplaat aan de linkerzijde.
9.

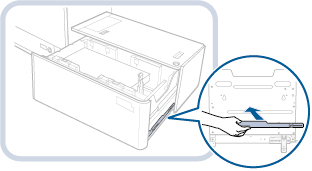

Neem de fixeerbeugel voor de formaatwisselplaten die aan de rechterzijde van het papiermagazijn is bevestigd.
10.
Bevestig de fixeerbeugel voor de formaatwisselplaten.
1.Plaats het positiepennetje.
2.Schroef de platte schroef op de binnenzijde.
OPMERKING
Draai eerst de platte schroef aan de binnenzijde vast. Als u eerst de platte schroef aan de buitenzijde vastdraait, kunnen de formaatwisselplaten scheef komen te zitten.
Draai de platte schroef stevig aan. Als de platte schroef schuif of los zit, kan dit invloed hebben op de afdruknauwkeurigheid.
11.
Houd de (buitenste) formaatwisselplaat aan de linkerzijde stevig tegen de papierstapel met lange vellen gedrukt en draai de platte schroef aan de buitenzijde van de fixeerbeugel voor de formaatwisselplaten vast.
OPMERKING

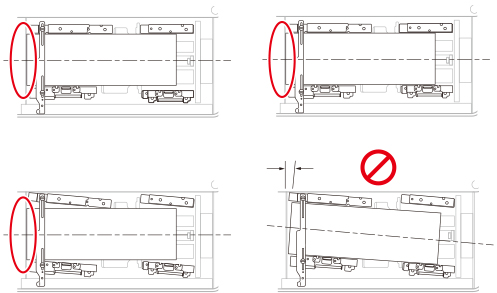

Controleer of beide uiteinden van de linkerrand van de papierstapel met lange vellen contact maakt met de linkerzijkant.
12.
Druk de achterrandhouder tegen de papierstapel met lange vellen.
BELANGRIJK
Als de achterrandhouder niet goed tegen de markeringen ligt, kan het papier vastlopen, kan de afdrukkwaliteit afnemen, of kan de binnenzijde van de machine verontreinigd raken. Zorg dat de achterrandhouder goed tegen de papierformaatmarkeringen aan de boven- en onderzijde van het papiermagazijn ligt voordat u papier plaatst.
13.
Schuif de (buitenste) formaatwisselplaat aan de rechterzijde naar het papier.
OPMERKING
Controleer of de papierstapel met lange vellen strak tegen de linkerzijkant is gedrukt.
Wees voorzichtig wanneer u de (buitenste) formaatwisselplaat aan de rechterzijde verschuift; het papier kan onder de plaat schuiven.
14.
Plaats al het resterende papier in het papiermagazijn.
OPMERKING
Als de papierstapel te hoog wordt, kunnen de randen van de stapel omkrullen of kreukelen en dit kan resulteren in een lage afdrukkwaliteit. Verdeel de papierstapel in verschillende kleinere stapels en plaats deze afzonderlijk, elk met een maximale hoogte van 20 mm.
15.
Duw het papiermagazijn voorzichtig terug in de machine tot deze in gesloten positie vastklikt.
De papierlift gaat automatisch omhoog, en het papiermagazijn wordt voorbereid voor het afdrukken.
VOORZICHTIG
Wanneer u het papiermagazijn sluit, dient u te voorkomen dat uw vingers bekneld raken.
16.
Wijzig het papierformaat op het blad en steek die in de plaat.
1.Trek het blad uit de plaat.
2.Plak het etiket met het papierformaat van het nieuwe papierformaat op het blad.
3.Steek het blad in de plaat.

Papier plaatsen in de POD Deck Lite XL-A

Indien u de POD Deck Lite XL-A selecteert terwijl deze geen papier bevat of wanneer de POD Deck Lite XL-A tijdens een afdrukopdracht leegraakt, verschijnt er een scherm op het touch panel display waarop u wordt gevraagd papier bij te vullen.
Volg de onderstaande procedure om papier in de POD Deck Lite XL-A bij te vullen.
VOORZICHTIG
Wanneer u papier bijvult, dient u te voorkomen dat u uw handen snijdt aan de randen van het papier.
BELANGRIJK
Als het papier op is en het afdrukken is gestopt wanneer u afdrukt in de nietmodus, verwijder de uitvoervellen die nog moeten worden geniet, dan niet. (Afdrukken en nieten zal worden hervat nadat u papier heeft bijgevuld.)
OPMERKING
Indien tijdens het afdrukken een melding verschijnt waarin u wordt gevraagd papier bij te vullen, dan worden de resterende afdrukken automatisch gemaakt nadat u het juiste papier heeft bijgevuld. Indien u een andere papierbron selecteert, dan worden de resterende afdrukken gemaakt nadat u op [OK] heeft gedrukt.
1.
Open het papiermagazijn.
1.Druk op de knop Openen.
2.Open het papiermagazijn.
De papierlift in het magazijn zakt automatisch naar de papierbijvulpositie.
2.
Bereid het papier voor om in de machine te plaatsen.
Open het pak papier en neem de stapel papier uit de verpakking.
OPMERKING
Gebruik voor afdrukken met een hoge kwaliteit door Canon aanbevolen papier.
Waaier het papier altijd uit voordat u het in de papierlade plaatst en maak er een nette stapel van. Wanneer u papier net uit de verpakking haalt, moet u deze als stapel even waaieren.

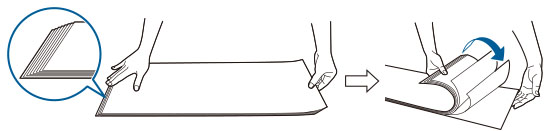

Maak van een papierstapel met lange vellen een schuine hoek door de beide uiteinden vast te houden. Waaier vervolgens de vellen aan één zijde zodat er lucht tussenkomt. Nadat u de papierstapel heeft uitgelijnd, waaiert u de andere zijde op dezelfde manier. Als meerdere vellen aan elkaar blijven kleven, haalt u deze voorzichtig uit elkaar.
3.
Plaats de papierstapel in het papiermagazijn en zorg daarbij dat de rand strak tegen de linkerzijkant is gedrukt.
4.
Duw het papiermagazijn voorzichtig terug in de machine tot deze in gesloten positie vastklikt.
De papierlift gaat automatisch omhoog, en het papiermagazijn wordt voorbereid voor het afdrukken.
VOORZICHTIG
Wanneer u het papiermagazijn sluit, dient u te voorkomen dat uw vingers bekneld raken.
BELANGRIJK
In de volgende situaties moet u de formaatwisselplaten aanpassen aan het papierformaat dat is geplaatst.
De papiergrootte instellen/wijzigen voor papier met standaardformaat
Het papierformaat voor de lange vellen instellen/wijzigen
Wanneer u voor het eerst papier in het papiermagazijn plaatst.
Wanneer u papier plaatst en de randen van de stapel papier in het papiermagazijn kunnen gaan krullen, of er zit ruimte tussen de rand van het papier en de formaatwisselplaten, omdat het formaat van het geplaatste papier niet overeenkomt met het papierformaat waarvoor de formaatwisselplaten op dat moment zijn ingesteld.
Stoot niet hard tegen de achterrandhouder wanneer u papier in het papiermagazijn plaatst omdat dit storingen of beschadiging van de machine tot gevolg kan hebben.
Plaats geen van de volgende papiertypen in het POD Deck Lite XL-A. U voorkomt hiermee de kans op een papierstoring.
Erg gekruld of gekreukeld papier
Dun papier
Papier dat al bedrukt is door een thermische printer
De achterzijde van papier dat al bedrukt is door een thermische printer
Gekruld papier moet eerst worden gladgestreken voordat u het in het papiermagazijn plaatst.
Plaats geen papier in de POD Deck Lite XL-A waarop eerder is gekopieerd, omdat dit storingen of beschadiging van de machine tot gevolg kan hebben. Gebruik altijd de papiertafel voor het aanvoeren van papier wanneer u op de achterzijde van een vel papier wilt kopiëren waarvan de voorzijde al een kopie bevat (2e zijde van 2-zijdige kopie).
Plaats geen papier of andere voorwerpen in de lege delen van het papiermagazijn, omdat dit storingen of beschadiging van de machine tot gevolg kan hebben.
In de POD Deck Lite XL-A is een papierblazer aangesloten. Plaats geen paperclips of andere voorwerpen in de opening van de ventilator.
Als u papier in POD Deck Lite XL-A plaatst in een omgeving met een lage luchtvochtigheidsgraad, dan kunnen er papierstoringen optreden. Als er een papierstoring optreedt, volg dan de instructies op het aanraakscherm om het vastgelopen papier te verwijderen. (Raadpleeg "Papierstoringen in de POD Deck Lite XL-A verhelpen".) Zorg er bovendien voor dat het geplaatste papier niet is gekruld. Gekruld papier moet eerst worden gladgestreken voordat u het in het papiermagazijn plaatst.
U kunt geen kopieën of afdrukken maken als de stapel bij het plaatsen van papier boven de markering van de vullimiet (), uitkomt of als het papiermagazijn niet helemaal in de machine is geduwd.
Zorg dat de stapel papier niet hoger is dan de vullimiet ().
Controleer altijd of het papiermagazijn op zijn plek staat.
Als het eerste uitvoerblad niet zonder problemen op het blad kan worden geplaatst, raden we u aan van tevoren een leeg vel van hetzelfde of een groter formaat dan het uitvoerpapier op het opvangblad te leggen.
OPMERKING
Wanneer u papier in het papiermagazijn plaatst, dient u te controleren of het ingestelde papierformaat van
de Secondary POD Deck-D overeenkomt met het formaat van het geplaatste papier.
Plaats het papier onder de rollen van de achterrandhouder.
Als de papierstapel te hoog wordt, kunnen de randen van de stapel omkrullen of kreukelen en dit kan resulteren in een lage afdrukkwaliteit. Verdeel de papierstapel in verschillende kleinere stapels en plaats deze afzonderlijk, elk met een maximale hoogte van 20 mm.
Voor instructies over het plaatsen van tabbladpapier in het papiermagazijn raadpleegt u "Plaatsen van tabbladpapier".
U kunt circa 550 vellen papier tegelijk in de POD Deck Lite XL-A plaatsen. Als er meer vellen papier kunnen worden geplaatst, komt de papierlift weer omhoog.
Raadpleeg "Plaatsen van transparanten/calqueerpapier/doorschijnende folie". voor meer informatie over het plaatsen van transparanten/calqueerpapier
Als op de verpakking van het papier instructies staan over welke zijde naar boven moet zijn gericht, volg dan die instructies.
Plaats papier altijd met de afdrukzijde naar boven in de POD Deck Lite XL-A.
Indien zich bij het afdrukken problemen voordoen, draai de stapel papier dan om en plaats die opnieuw.
Voor meer informatie over de afdrukrichting van voorbedrukt papier (papier waarop al logo's of andere informatie is afgedrukt), raadpleegt u "Overzicht van relatie tussen oriëntatie van het origineel en van het papier".
Bewaar de resterende hoeveelheid papier in de oorspronkelijke verpakking op een droge plaats en uit het directe zonlicht.
Als het papier op is en het afdrukken wordt gestopt, plaatst u een nieuwe stapel papier. Het afdrukken wordt hervat nadat de nieuwe stapel papier is geplaatst.
