Papier plaatsen
In dit gedeelte wordt beschreven hoe u papier kunt plaatsen.
Oppassen met krullend papier
Papierstoringen of slechte afdrukkwaliteit worden vaak veroorzaakt door krullend papier. De stijfheid van het papier, de richting van de krul en de mate van krullen hebben een sterke invloed op hoe goed het papier door de machine wordt gevoerd. Pas bij het plaatsen van papier altijd de mate van krullen aan naar het juiste niveau, zoals hieronder beschreven.
De relatie tussen papiernerf en krulrichting
De stijfheid van het papier hangt af van de richting van de papiernerf. Papier heeft de neiging om parallel aan de nerf te krullen.
Wanneer u gecoat papier gebruikt met een gewicht van maximaal 105 g/m2 of dun papier met een gewicht van 60 tot 63 g/m2, raden we aan om papier te gebruiken, waarvan de nerf parallel is aan de invoerrichting van het papier.
Krulcorrectie
Ter voorkoming van problemen als gevolg van krullend papier, is het nodig om papier goed te ontkrullen.
De mate van krullen die problemen kan veroorzaken, hangt af van het papiertype en de dikte. Raadpleeg de instructies hieronder om krullend papier te corrigeren, zodat het binnen de acceptabele grenzen valt en plaats het papier dan opnieuw. Golvend papier of papier met omgekrulde randen of vouwen kan niet worden gebruikt.
Krullend papier meten
Leg het papier op een vlak oppervlak. Leg een liniaal langs de voorrand evenredig aan de transportrichting, en meet de krul aan beiden einden. Als de krul omlaag krult, draait u het papier om voordat u de krul meet.
Een loodrechte krul meten
* Transportrichting
Een evenwijdig krul meten
* Transportrichting
BELANGRIJK |
Voor klein en dik papier, zoals briefkaarten, geldt dat aan onderstaande voorwaarden moeten worden voldaan en dat het verschil tussen de hoeveelheid van de binnenste en buitenste krul moet worden aangepast tot minder dan 5 mm.  |
Acceptabele krulwaarden
Acceptabele krulwaarden wanneer de krul loodrecht op de aanvoerrichting staat
Als u papier vanuit de machine invoert of de POD Deck-D/Secondary POD Deck-D
We raden aan om papier te gebruiken dat maximaal 5 mm omhoog of omlaag krult, ongeacht de papierdikte.

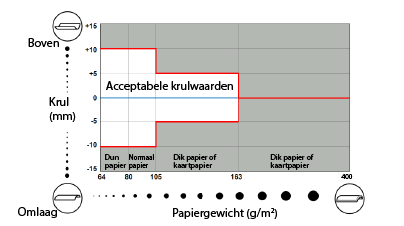

Als u papier invoert vanuit de POD Deck Lite-C/POD Deck Lite XL-A
Als u papier plaatst met een gewicht van 221 tot 300 g/m2 en een lengte van maximaal 200 mm in de invoerrichting, raden we aan papier te gebruiken dat maximaal 5 mm omhoog krult. We raden u aan geen papier te gebruiken dat omlaag krult.
Voor overig papier dan hierboven is vermeld, raden we aan papier te gebruiken dat maximaal 5 mm omhoog of omlaag krult.
Als u papier invoert vanuit de Long Sheet Tray-D
Als u papier plaatst met een gewicht van maximaal 105 g/m2, raden we aan papier te gebruiken dat maximaal 10 mm omhoog of omlaag krult.
Als u papier plaatst met een gewicht van 106 tot 163 g/m2, raden we aan papier te gebruiken dat maximaal 10 mm omhoog krult of papier dat maximaal 5 mm omlaag krult.
Als u papier plaatst met een gewicht van 164 tot 256 g/m2, raden we aan papier te gebruiken dat 5 mm of minder omhoog krult. We raden u aan geen papier te gebruiken dat omlaag krult.
Acceptabele krulwaarden wanneer de krul evenwijdig aan de aanvoerrichting loopt
Als u papier vanuit de machine invoert of de POD Deck-D/Secondary POD Deck-D/POD Deck Lite-C/POD Deck Lite XL-A
Wanneer de krul parallel is aan de invoerrichting, ontstaat er een opening tussen het papier en de formaatwisselplaten op het papiermagazijn, en loopt u het risico dat het papier scheef wordt ingevoerd. Als u het gebruik van gekruld papier niet kunt vermijden, zorg er dan altijd voor dat de krul binnen het bereik valt dat in de onderstaande grafiek wordt aangegeven.

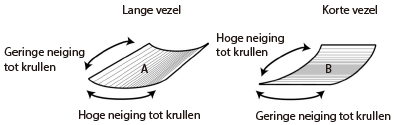

Bij zwaar papier of briefkaarten (164 tot 400 g/m2) kan dit soort krul niet worden gebruikt. Bij zwaar papier of briefkaarten (164 tot 400 g/m2) kunnen problemen bij het papiertransport optreden, ongeacht de hoeveelheid krul. Voor A4 of kleinere formaten raden we aan om papier te gebruiken waarvan de nerf parallel loopt aan de lange zijde (A). Voor A3 of grotere formaten raden we aan om papier te gebruiken waarvan de nerf parallel loopt aan de korte zijde (B).

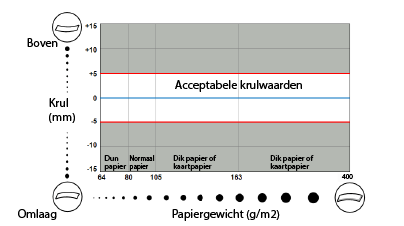

Hoofdeenheid of POD Deck-D/Secondary POD Deck-D

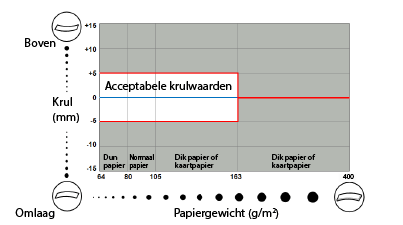

POD Deck Lite-C/POD Deck Lite XL-A

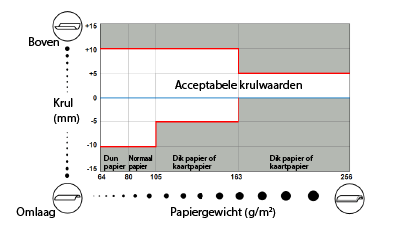

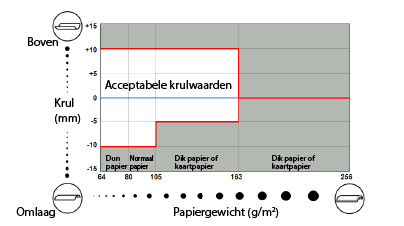

Als u papier invoert vanuit de Long Sheet Tray-D
Als u papier plaatst met een gewicht van maximaal 105 g/m2, raden we aan papier te gebruiken dat maximaal 10 mm omhoog of omlaag krult.
Als u papier plaatst met een gewicht van 106 tot 163 g/m2, raden we aan papier te gebruiken dat maximaal 10 mm omhoog krult of papier dat maximaal 5 mm omlaag krult.
