Colocar papel
Esta secção descreve como colocar papel.
Precauções relacionadas com o encaracolamento do papel
Se ocorrer um encravamento de papel ou uma impressão de má qualidade, o encaracolamento do papel é a causa mais provável. A rigidez do papel, a direção do encaracolamento e a quantidade de encaracolamento têm uma forte influência na forma como o papel é transportado pela máquina. Ao carregar papel, ajuste sempre a quantidade de encaracolamento para o nível adequado, como descrito abaixo.

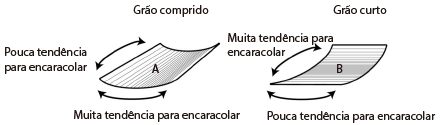

Relação entre o grão do papel e o encaracolamento
A rigidez do papel depende do sentido do grão do papel. O papel tende a encaracolar numa direção paralela à do grão.
Durante a utilização de papel revestido cuja gramagem seja de 105 g/m2 ou inferior, ou de papel fino com gramagem entre 60 e 63 g/m2, recomendamos a utilização de papel com o grão paralelo à direção de colocação.
Corrigir o encaracolamento do papel
Para evitar problemas decorrentes do encaracolamento do papel, é necessário alisar devidamente o papel.
A quantidade de encaracolamento que pode causar problemas depende do tipo de papel e da sua espessura. Consulte as instruções abaixo para corrigir o encaracolamento do papel para que fique dentro dos limites aceitáveis e volte a colocar o papel. Não pode ser utilizado papel com curvas, margens encaracoladas ou com dobras.
Medir o encaracolamento do papel
Coloque o papel numa superfície horizontal. Coloque uma régua na extremidade de entrada relativamente à direção de transporte de papel e meça o encaracolamento em ambas as extremidades. Se o encaracolamento for para baixo, vire o papel antes de medir o encaracolamento.
Medir um encaracolamento perpendicular
* Direção de transporte
Medir um encaracolamento paralelo
* Direção de transporte
IMPORTANTE |
No caso de papel pequeno e grosso, tal como no caso dos postais, é necessário ajustar a diferença entre a magnitude do encaracolamento interior e exterior em menos de 5 mm, além das condições indicadas abaixo.  |
Limite de encaracolamento aceitável

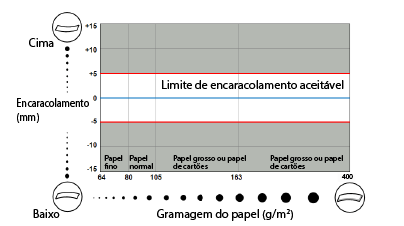

Limite de encaracolamento aceitável quando o encaracolamento é perpendicular à direção de alimentação
Se o papel for colocado na unidade principal ou no POD Deck-D/Secondary POD Deck-D
Recomendamos a utilização de papel que encaracola 5 mm ou menos para cima ou para baixo, independentemente da sua espessura.
Se o papel for colocado no POD Deck Lite-C/POD Deck Lite XL-A
Se for colocado papel com uma gramagem entre 221 e 300 g/m2, cujo comprimento na direção da alimentação for igual ou inferior a 200 mm, recomendamos a utilização de papel que encaracole 5 mm ou menos para cima. Não recomendamos a utilização de papel que encaracole para baixo.
Para o papel não descrito acima, recomendamos a utilização de papel que encaracole 5 mm ou menos para cima ou para baixo.

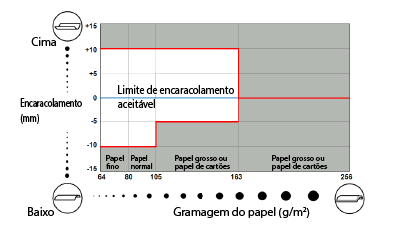

Se o papel for colocado no Long Sheet Tray-D
Se for colocado papel com gramagem igual ou inferior a 105 g/m2, recomendamos a utilização de papel que encaracole 10 mm ou menos para cima ou para baixo.
Se for colocado papel com gramagem entre 106 e 163 g/m2, recomendamos a utilização de papel que encaracole 10 mm ou menos para cima, ou papel que encaracole 5 mm ou menos para baixo.
Se for colocado papel com gramagem entre 164 e 256 g/m2, recomendamos a utilização de papel que encaracole 5 mm ou menos para cima. Não recomendamos a utilização de papel que encaracole para baixo.
Limite de encaracolamento aceitável quando o encaracolamento é paralelo à direção de alimentação
Se o papel for colocado na unidade principal ou no POD Deck-D/Secondary POD Deck-D/POD Deck Lite-C/POD Deck Lite XL-A
Quando o encaracolamento for paralelo à direção de alimentação, existe um espaço entre o papel e as placas de mudança de tamanho no deck do papel, existindo o risco de alimentação com o papel inclinado. Se não for possível evitar a utilização de papel encaracolado, certifique-se de que o encaracolamento está na gama definida no gráfico abaixo.
Contudo, não é possível utilizar papel grosso ou papel de cartões (164 a 400 g/m2) com este tipo de encaracolamento. Com estes últimos tipos de papel (164 a 400 g/m2), poderão ocorrer problemas de transporte independente da magnitude do encaracolamento. Em tamanhos A4 ou inferiores, recomendamos a utilização de papel com o grão paralelo ao rebordo longo (A). Em tamanhos A3 ou superiores, recomendamos a utilização de papel com o grão paralelo ao rebordo curto (A).

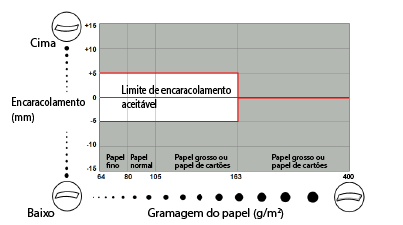

Unidade principal ou POD Deck-D/Secondary POD Deck-D

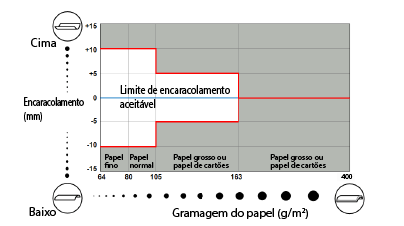

POD Deck Lite-C/POD Deck Lite XL-A

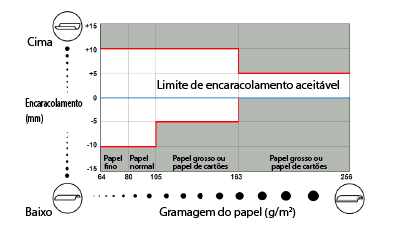

Se o papel for colocado no Long Sheet Tray-D
Se for colocado papel com gramagem igual ou inferior a 105 g/m2, recomendamos a utilização de papel que encaracole 10 mm ou menos para cima ou para baixo.
Se for colocado papel com gramagem entre 106 e 163 g/m2, recomendamos a utilização de papel que encaracole 10 mm ou menos para cima, ou papel que encaracole 5 mm ou menos para baixo.
