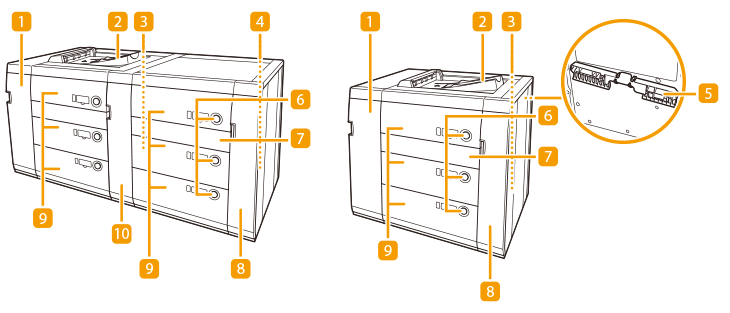

POD Deck-E/Secondary POD Deck-E

Pannello anteriore (Buffer Pass)

Vassoio di uscita

Interruttore principale del POD Deck-E

Interruttore principale del Secondary POD Deck-E

Tab Feeding Attachment-E

Pulsante di apertura

Pannello di passaggio orizzontale

Pannello anteriore destro

Paper deck

Pannello di passaggio in fila

Assicurarsi di collegare a terra il "POD Deck-E"/"Secondary POD Deck-E" prima di collegare la sua spina alla presa di corrente. Inoltre, assicurarsi di rimuovere la spina dalla presa prima di scollegare il collegamento di messa a terra. Non collocare oggetti pesanti su "POD Deck-E"/"Secondary POD Deck-E". Potrebbero provocare danni. Nel maneggiare la carta, fare attenzione a non tagliarsi con il filo dei fogli.

Se la macchina è in modalità di riposo, potrebbe non essere possibile aprire il paper deck. Se questo accade, riattivare la macchina, quindi premere il pulsante di apertura sul "POD Deck-E"/"Secondary POD Deck-E."

Per informazioni sulla grammatura base e sul formato carta utilizzabili, vedere le voci per "POD Deck-E" in Carta disponibile.

Caricamento della carta in POD Deck-E

Il meccanismo di sollevamento all'interno dei paper deck si solleva e si abbassa automaticamente. Quando si carica della carta, fare attenzione a non far rimanere incastrate le dita poiché vi è il rischio di ferirsi.

Viene visualizzato un messaggio che chiede di caricare la carta anche quando il paper deck selezionato non è stato chiuso bene. Assicurarsi che il paper deck sia stato chiuso correttamente. Non caricare nel paper deck carta dei tipi indicati di seguito. In caso contrario, si possono verificare inceppamenti. Carta molto spiegazzata o arricciata Carta di paglia sottile Carta spessa (oltre 500 g/m2) Carta sottile (meno di 60 g/m2) Carta su cui si è stampato utilizzando una stampante per trasferimento termico Il lato opposto della carta stampato utilizzando una stampante a trasferimento termico Quando la quantità di carta nella fonte di alimentazione carta non è sufficiente, l'utilizzo di carta patinata con grammatura di 90 g/m2 o inferiore o carta non patinata con grammatura di 60 g/m2 potrebbe causare l'arricciamento della carta o il piegamento degli angoli. Evitare di utilizzare la carta quando [] appare per la quantità di carta rimanente. Se la carta si spiegazza quando viene alimentata con orientamento verticale (ritratto), alimentare la carta con orientamento orizzontale (paesaggio). Smazzare bene i fogli di carta prima di collocarli nel cassetto. Prima di caricarla, smazzare con particolare cura la carta sottile, la carta riciclata, la carta preforata, la carta spessa, i lucidi, la pellicola trasparente, la pellicola traslucida e i fogli rubrica. Se finisce la carta e la stampa viene interrotta mentre si sta stampando con l'impostazione pinzatrice, non rimuovere i fogli in uscita che attendono di essere pinzati. (La stampa e la pinzatura riprenderanno una volta rimosso l'inceppamento.) Non sollevare il meccanismo di sollevamento all'interno dei paper deck quando la macchina è accesa, poiché potrebbe generare un malfunzionamento o dei danni alla macchina. Se è necessario sollevare il meccanismo di sollevamento, ad esempio, se cadono degli oggetti, spegnere l'alimentazione principale con i paper deck aperti. Per ulteriori informazioni sullo spegnimento della macchina, vedere Arresto della macchina.

È necessario un "Tab Feeding Attachment-E" opzionale per impostare i fogli rubrica nel paper deck. È possibile caricare carta di formato personalizzato se la lunghezza di entrambi i lati del foglio è compresa tra 182 mm e 487,7 mm e la larghezza è compresa tra 182 mm e 330,2 mm. Non è possibile caricare carta di formato personalizzato se uno dei due lati è più piccolo o più grande dei formati carta che è possibile caricare. Se mentre è in corso la stampa viene visualizzato un messaggio che chiede di caricare la carta, la stampa si interrompe e riprende solo dopo che è stata inserita della carta del tipo corretto. Se si seleziona una fonte di alimentazione della carta diversa, le stampe rimanenti verranno effettuate dopo aver premuto <OK>. Per annullare la stampa, premere <Annulla>. Quando la carta da caricare in "POD Deck-E" cambia da comune a patinata, si potrebbe attendere qualche istante in quanto è richiesto un controllo della temperatura dell'aria calda che viene soffiata sulla carta. Controllare la Guida alla gestione dei supporti speciali ed eseguire le impostazioni appropriate per la carta da caricare in "POD Deck-E".

Quando si chiude il paper deck, fare attenzione a non incastrare le dita per evitare di ferirsi.

Non caricare nel paper deck della carta su cui si è precedentemente stampato, in quanto si potrebbero causare problemi di funzionamento o danni alla macchina. Nelle situazioni seguenti, regolare le piastre di modifica del formato in modo che corrispondano al formato carta caricato. Modifica del formato della carta per POD Deck-E Quando si carica la carta nel paper deck per la prima volta. Quando si carica la carta, i bordi della risma di carta possono incurvarsi nel paper deck o possono esservi degli spazi vuoti fra i bordi della carta e le piastre di dimensionamento, poiché il formato della carta caricato non corrisponde al formato della carta su cui sono attualmente impostate le piastre di dimensionamento. Non urtare violentemente il fermo del bordo posteriore quando si carica la carta nel paper deck, in quanto si potrebbero causare problemi di funzionamento o danni alla macchina. Non urtare violentemente il paper deck durante l'apertura/chiusura, poiché ciò potrebbe causare un malfunzionamento, danni alla macchina o il disallineamento dell'immagine. Non caricare carta non compatibile in "POD Deck-E". Ciò potrebbe provocare inceppamenti della carta. Carta disponibile La carta arricciata deve essere lisciata prima di caricarla nell'unità paper deck. Non posizionare carta o altri oggetti nell'area vuota dell'unità paper deck vicino all'area in cui si inserisce la carta poiché si possono verificare guasti o si può danneggiare la macchina. All'interno di "POD Deck-E" è collegato un soffiatore carta. Non inserire graffette o altri corpi estranei nella porta del soffiatore. Non sarà possibile effettuare stampe se si carica carta che supera il segno di limite di carico (), oppure se il cassetto della carta non è stato spinto completamente nell'unità paper deck. Assicurarsi che l'altezza della risma di carta non superi il segno di limite di carico (). Verificare sempre che l'unità paper deck sia in posizione. Se il primo foglio in uscita non può essere emesso in modo regolare nel vassoio di consegna, si raccomanda di collocare in anticipo un foglio bianco di dimensioni uguali o superiori a quelle della carta in uscita sul vassoio di consegna.

Quando si carica la carta nel paper deck, accertarsi che l'impostazione del formato di carta corrisponda al formato della carta da caricare. Se sulla confezione della carta è indicato il lato di caricamento, seguire tali istruzioni. Quando si carica carta nel paper deck, la stampa avviene sul lato rivolto verso il basso. In caso di problemi di stampa, provare a capovolgere la pila di carta e a ricaricarla. Tuttavia, la carta goffrata, la carta patinata su un solo lato e la carta stampata diversamente su fronte e retro non possono essere capovolte. Sostituirle con carta nuova. Per ulteriori informazioni sulla direzione di stampa della carta prestampata (carta dotata di logo o motivi prestampati), vedere Orientamento della carta da caricare. Avvolgere nuovamente la carta inutilizzata nell'involucro originale e riporla in un luogo asciutto, lontano dalla luce solare diretta. Se la carta finisce e la stampa viene interrotta, caricare una nuova risma di carta. La stampa riparte dopo il caricamento della nuova risma di carta. Assicurarsi di aver caricato correttamente la carta nell'area risma al momento dell'apertura del paper deck. Se la carta viene caricata in modo errato o rimane nell'area risma, caricarla di nuovo correttamente. Un caricamento non correttamente effettuato potrebbe causare la piegatura della carta o inceppamenti.

Modifica del formato della carta per POD Deck-E

Premere  (Impostazioni/Registrazione)  <Preferenze>  <Impostazioni carta>  <Impostazioni carta> e registrare il formato della carta desiderato.

1	Premere il pulsante sul paper deck per cui si desidera cambiare il formato carta, quindi estrarre il paper deck.
2	Controllare che il dispositivo di sollevamento interno scenda alla posizione di caricamento carta.

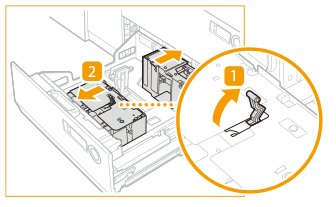

1	Rimuovere il blocco delle piastre di modifica del formato.

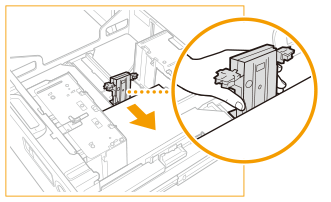

2	Far scorrere le piastre di modifica del formato in una posizione in cui non si impiglino più nella carta impostata.

1	Posizionare la carta del formato target a un'altezza di circa 10 mm.

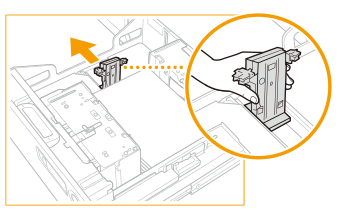

2	Far scorrere le piastre di modifica formato (anteriori) e le piastre di modifica formato (posteriori) per corrispondere al formato carta.

Non caricare nel paper deck della carta su cui si è precedentemente stampato, in quanto si potrebbero causare problemi di funzionamento o danni alla macchina. Non urtare violentemente il fermo del bordo posteriore quando si carica la carta nel paper deck, in quanto si potrebbero causare problemi di funzionamento o danni alla macchina. Non urtare violentemente il paper deck durante l'apertura/chiusura, poiché ciò potrebbe causare un malfunzionamento, danni alla macchina o il disallineamento dell'immagine. Regolare correttamente la piastra di modifica del formato esterna, quella interna e il fermo del bordo posteriore per evitare di causare inceppamenti carta, che le stampe si sporchino o che le parti interne della macchina possano sporcarsi. Non caricare carta non compatibile in "POD Deck-E". Ciò potrebbe provocare inceppamenti della carta. Carta disponibile La carta arricciata deve essere lisciata prima di caricarla nell'unità paper deck. Non posizionare carta o altri oggetti nell'area vuota dell'unità paper deck vicino all'area in cui si inserisce la carta poiché si possono verificare guasti o si può danneggiare la macchina. All'interno di "POD Deck-E" è collegato un soffiatore carta. Non inserire graffette o altri corpi estranei nella porta del soffiatore. Non sarà possibile effettuare stampe se si carica carta che supera il segno di limite di carico (), oppure se il cassetto della carta non è stato spinto completamente nell'unità paper deck. Assicurarsi che l'altezza della risma di carta non superi il segno di limite di carico (). Verificare sempre che l'unità paper deck sia in posizione. Se il primo foglio in uscita non può essere emesso in modo regolare nel vassoio di consegna, si raccomanda di collocare in anticipo un foglio bianco di dimensioni uguali o superiori a quelle della carta in uscita sul vassoio di consegna.

Se sulla confezione della carta è indicato il lato di caricamento, seguire tali istruzioni. Quando si carica carta in "POD Deck-E", la stampa avviene sul lato rivolto verso il basso. Se si verificano problemi, per esempio qualità di stampa scadente o inceppamenti carta, provare a capovolgere la risma e a caricarla nuovamente. Tuttavia, la carta goffrata, la carta patinata su un solo lato e la carta già stampata non possono essere capovolte. Sostituire con carta nuova. Durante il caricamento della carta, assicurarsi che l'altezza della risma non superi i 20 mm. Se l'altezza della risma supera i 20 mm, è possibile che i bordi della risma si arriccino o pieghino, di conseguenza che la qualità della stampa sia bassa.

Caricamento di buste in POD Deck-E

Tipo di busta disponibile e limite di carico

Premere  (Impostazioni/Registrazione)  <Preferenze>  <Impostazioni carta>  <Impostazioni carta> e registrare il formato della carta desiderato.

Direzione di alimentazione delle buste

Se si utilizza Kakugata 2

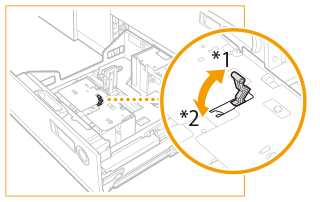

*1 Direzione di alimentazione *2 Lato stampa rivolto verso il basso

Non caricare nel paper deck della carta su cui si è precedentemente stampato, in quanto si potrebbero causare problemi di funzionamento o danni alla macchina. Le buste arricciate devono essere lisciate prima di caricarle nel paper deck. Verificare sempre che il paper deck sia in posizione. Non posizionare mai carta o altri oggetti nell'area vuota del paper deck. In caso contrario, si possono verificare inceppamenti carta.
