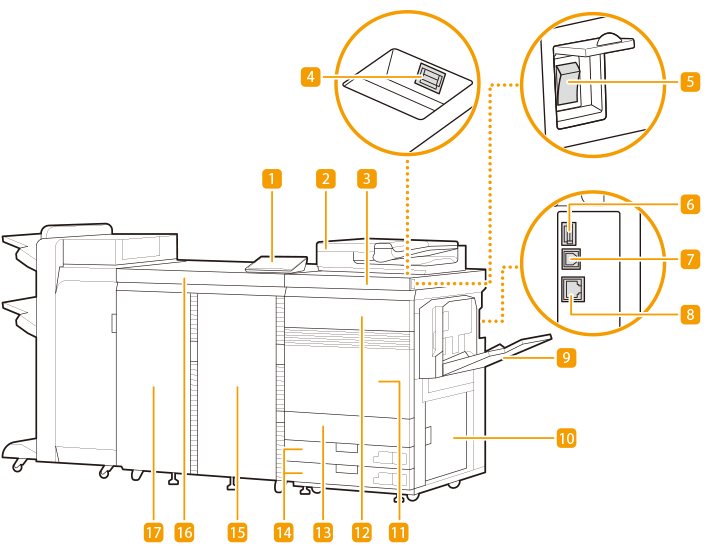

Przednia strona
Panel sterowania (opcjonalnie)
Na panelu sterowania znajdują się wskaźniki, ekran dotykowy itd. Z poziomu panelu sterowania można wykonywać wszystkie działania i konfigurować poszczególne ustawienia. Panel sterowania (opcjonalnie)
Podajnik (opcja)
Automatycznie podaje do urządzenia oryginały do zeskanowania. Gdy w podajniku zostaną umieszczone co najmniej dwa arkusze, oryginały mogą być skanowane w sposób ciągły. Duplex Color Image Reader Unit-P
Moduł nanoszenia obrazu
Port USB (przednia ściana urządzenia)
Można podłączyć np. nośniki pamięci USB do urządzenia.
Możesz użyć nośnika pamięci USB z systemem plików FAT16 (do 2 GB) lub FAT32 (do 32 GB).
Port USB (przednia ściana urządzenia) obsługuje standard USB 2.0.
Główny przełącznik zasilania
Nacisnąć na przycisk zasilania podczas włączania i wyłączania urządzenia.
Port USB (prawa strona tylnej ściany urządzenia)
Do urządzenia można podłączyć komponenty, takie jak zewnętrzny dysk twardy. Tworzenie kopii zapasowej/przywracanie danych
Port USB (prawa strona tylnej ściany urządzenia) obsługuje standard USB 3.0.
Złącze USB
Umożliwia podłączenie kabla USB, za pośrednictwem którego nawiązane zostanie połączenie między urządzeniem i komputerem.
Złącze USB jest zgodne ze standardem USB 2.0.
Port LAN
Umożliwia podłączenie urządzenia do routera przewodowego LAN lub innego sprzętu za pomocą kabla LAN Konfiguracja środowiska sieciowego
Taca wielofunkcyjna (opcjonalnie)
Papier ładuje się do tacy wielofunkcyjnej, gdy używany ma być format papieru inny niż znajdujący się w szufladzie na papier.
Prawa dolna pokrywa modułu nanoszenia obrazu
Pokrywę tę należy otwierać wtedy, gdy we wnętrzu urządzenia zablokuje się papier. Papier zacina się w źródle papieru urządzenia podstawowego
Przednia pokrywa modułu nanoszenia obrazu
Pokrywę tę należy otwierać, gdy zablokuje się papier. Papier blokuje się w zespole głównym
Pokrywa wymiany tonera
Otwórz pokrywę, gdy wymieniasz zasobnik z tonerem. Wymiana zasobnika z tonerem
Pokrywa pojemnika na zużyty toner
Otwórz pokrywę, podczas wymiany pojemnika ze zużytym tonerem. Wymiana pojemnika na zużyty toner
Szuflada na papier 1/2
Załadować papier, który jest najczęściej wykorzystywany. Szuflada na papier
Przednia prawa pokrywa zespołu utrwalania
Należy otworzyć pokrywy, aby usunąć zacięcie papieru. Papier blokuje się w zespole głównym
Obszar wokół górnej części przedniej pokrywy zespołu utrwalającego może być gorący przez pewien czas po przejściu urządzenia w tryb uśpienia lub po rozpoczęciu procesu wyłączania. Wprawdzie nie jest to usterka, ale należy zachować ostrożność przy dotykaniu tego obszaru.
Zespół utrwalania
Przednia lewa pokrywa zespołu utrwalania
Należy otworzyć pokrywy, aby usunąć zacięcie papieru. Papier blokuje się w zespole głównym
|
Aby uzyskać więcej informacji na temat konfiguracji wyposażenia opcjonalnego dołączonego do urządzenia, patrz Opcje. |
