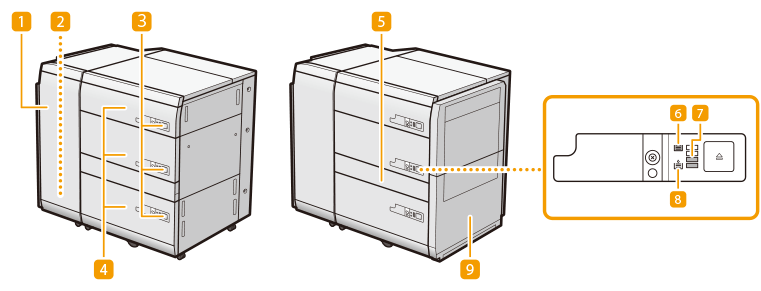

POD Deck-F/POD Deck-F + Path Kit

Jeśli podłączono „POD Deck-F”, można zapewnić trzy dodatkowe źródła papieru.
Do górnego i środkowego zasobnika można załadować do 1500 arkuszy papieru (80 g/m2), a do 2000 arkuszy papieru (80 g/m2) można załadować do dolnego zasobnika „POD Deck-F”.
Można także podłączyć „POD Deck Lite XL-A” lub „Stack Bypass-D” do urządzenia za pomocą opcjonalnego modułu „POD Deck Path Kit-A”.

Pokrywa przednia (bufor przepustowy)

Otwórz, gdy wystąpi zacięcie papieru. Zakleszczenia papieru w POD Deck-F (opcjonalnie)

Taca wyjściowa

Papier jest wyprowadzany na tacę wyjściową, jeśli urządzenie wykryje podawanie wielu arkuszy.

Przycisk otwierający

Naciśnij, aby otworzyć zasobnik na papier (np. podczas ładowania papieru).

Zasobnik na papier

Załaduj papier. Ładowanie papieru do zasobnika POD Deck-F

Pokrywa modułu transportowego

Pokrywę tę należy otworzyć, by usunąć zablokowane arkusze papieru. Zakleszczenia papieru w POD Deck-F (opcjonalnie)
* Ta pokrywa nie otwiera się, jeżeli opcjonalny „POD Deck Path Kit-A” nie jest podłączony.

Ikona załadowanego papieru

Świeci, gdy papier jest załadowany w zasobniku na papier.

Pozostały papier

Wyświetla pozostały papier w podajniku w odstępach co 25%.

Ikona podawania papieru

Świeci, gdy konieczne jest załadowanie papieru do zasobnika.

POD Deck Path Kit-A

Użyj modułu „POD Deck Path Kit-A”, aby dołączyć dodatkowe źródła papieru do „POD Deck-F”.
Należy pamiętać, aby przed podłączeniem wtyczki zasilającej opcji „POD Deck-F” do źródła zasilania uziemić ją. Należy również pamiętać, aby przed odłączeniem kabla uziemiającego odłączyć wtyczkę zasilającą od źródła zasilania.
Na „POD Deck-F” nie należy kłaść ciężkich przedmiotów. Mogłoby to spowodować uszkodzenia.
Operując papierem należy uważać, aby nie skaleczyć dłoni o jego krawędzie.
Jeżeli urządzenie znajduje się w trybie Uśpienia, otwarcie zasobnika może nie być możliwe. W takim przypadku ponownie aktywuj urządzenie, a następnie naciśnij przycisk otwierania na „POD Deck-F”.
W przypadku drukowania na cienkim papierze powlekanym ustawienia poprzedniego zadania drukowania mogą spowodować, że papier będzie się marszczył. W takim przypadku należy pozostawić zasobnik papieru otwarty na 10 minut w celu obniżenia w nim temperatury i rozpocząć drukowanie od nowa.
Aby uzyskać więcej informacji na temat gramatury i rozmiaru papieru, który można używać z „POD Deck-F”, patrz Obsługiwane typy papieru.

Ładowanie papieru do zasobnika POD Deck-F

Podnośnik wewnątrz szuflad unosi się i opada automatycznie. Podczas ładowania papieru należy uważać, aby nie przyciąć palców.
Jeśli papier skończył się i drukowanie zostało zatrzymane w trakcie drukowania z wykorzystaniem funkcji zszywania, wówczas nie należy wyjmować wyprowadzonych arkuszy, które nie zostały jeszcze zszyte. (Po usunięciu zablokowanego papieru drukowanie i zszywanie zostaną wznowione).
Jeżeli wystąpi konieczność uniesienia podnośnika (na przykład, jeżeli użytkownik upuści jakikolwiek przedmiot wewnątrz szuflady), nie należy unosić podnośnika na wysokość większą, niż 50 mm, licząc po przekątnej, gdyż może to skutkować uszkodzeniem, lub zniszczeniem urządzenia.
Nie należy podnosić podnośnika wewnątrz szuflad gdy włączone jest zasilanie. Może to prowadzić do usterek w pracy kopiarki lub ją uszkodzić. W razie potrzeby uniesienia podnośnika, na przykład w przypadku upuszczenia jakiegoś przedmiotu, wyłącz zasilanie przy otwartych szufladach. Aby uzyskać informacje na temat wyłączania urządzenia, patrz Wyłączanie urządzenia.
Istnieje możliwość załadowania papieru o niestandardowym formacie, o ile jego długość mieści się w granicach od 182 mm do 487,7 mm, natomiast szerokość wynosi od 139,7 mm do 330,2 mm. Nie ma możliwości załadowania niestandardowego papieru, którego wymiar nie mieści się w powyższych zakresach.
Jeżeli w trakcie drukowania pojawi się komunikat podpowiadający o konieczności załadowania papieru, wtedy pozostałe strony zostaną automatycznie wydrukowane po włożeniu właściwego papieru. W przypadku wybrania innego źródła papieru, pozostałe strony zostaną wydrukowane po wciśnięciu klawisza <OK>.
Aby anulować drukowanie, naciśnij <Anuluj>.
Sprawdź Specialty Media Handling Guide i wprowadź odpowiednie ustawienia papieru, który ma być załadowany do „POD Deck-F”.
Gdy nie jest używany dodatkowy podajnik zakładek, należy przechowywać go w bezpiecznym miejscu i uważać, aby się nie zgubił.
1
Otwórz zasobnik na papier.
1
Naciśnij przycisk otwierający.
2
Otwórz zasobnik na papier.
Wewnętrzny mechanizm podnoszenia automatycznie obniży się do położenia ładowania papieru.
Jeśli załadowany jest papier z zakładkami
Wyjmij dodatkowy podajnik zakładek.
Nawet po naciśnięciu przycisku otwierającego, otwarcie zasobnika papieru może zająć trochę czasu.
2
Przygotuj papier do załadowania.
Przed załadowaniem należy kilka razy przekartkować cztery krawędzie arkuszy i wyrównać je, co ułatwi ich podawanie.
Aby zawsze otrzymywać wydruki o bardzo wysokiej jakości, zaleca się stosowanie papieru rekomendowanego przez firmę Canon.
Bezpośrednio przed włożeniem papieru należy kilka razy przekartkować arkusze i wyrównać krawędzie co ułatwi ich podawanie.
3
Służy do ładowania papieru.
Dosuń stos papieru do lewej ścianki zasobnika na papier.
Podczas ładowania papieru z zakładkami

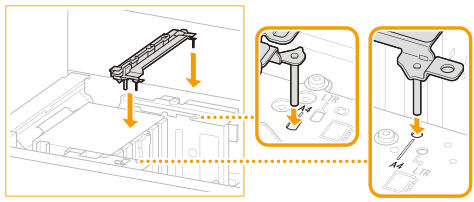

Ustaw dodatkowy podajnik zakładek zgodnie z rozmiarem ładowanego papieru z zakładkami.
Sprawdź oznaczenia i ustaw dodatkowy podajnik zakładek w pozycji odpowiadającej rozmiarowi papieru.
Załadowanie grubego stosu papieru naraz może spowodować problemy z drukowaniem z powodu uszkodzenia lub zawinięcia krawędzi papieru. Papier należy ładować w stosach nie grubszych niż 20 mm naraz.
Jeżeli ładujesz papier z nadrukowanym logo, upewnij się, że jest on prawidłowo zorientowany. Ładowanie uprzednio zadrukowanego papieru do POD Deck-F
Kiedy ładujesz papier z zakładkami, załaduj go w normalnej kolejności zakładek – z zakładkami po przeciwnej stronie podawania.
4
Delikatnie wsuń szufladę, do momentu kiedy wskoczy na swoje miejsce.
Wewnętrzny mechanizm podnoszenia uniesie się i od tego momentu zasobnik będzie gotowy do rozpoczęcia drukowania.
Zamykając szufladę należy uważać, aby nie przyciąć nią palców, gdyż może to spowodować ich obrażenia.
W poniższych sytuacjach, wyreguluj płytki zmiany formatu, aby dopasować je do formatu ładowanego papieru. Zmiana formatu papieru dla POD Deck-F
Pierwsze ładowanie papieru do szuflady.
Podczas ładowania papieru krawędzie stosu papieru mogą się zwijać w zasobniku papieru lub występują przerwy między krawędzią papieru a płytkami zmiany rozmiaru, ponieważ rozmiar ładowanego papieru nie odpowiada formatowi, dla którego ustawiono płytki.
Nie należy obchodzić się z tylną krawędzią płytki ustalającej w sposób siłowy, ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić.
Nie należy obchodzić się z szufladą na papier w sposób siłowy podczas otwierania/zamykania szuflady na papier, ponieważ może to doprowadzić do nieprawidłowego działania, uszkodzenia urządzenia lub nieprawidłowego położenia obrazu.
Do „POD Deck-F” należy wkładać wyłącznie odpowiedni papier. Niezastosowanie się do tego zalecenia może powodować blokowanie się papieru. Obsługiwane typy papieru
Przed włożeniem do zasobnika należy wyprostować zwinięty papier.
Zabrania się umieszczania papieru lub czegokolwiek innego na pustym obszarze szuflady obok stosu papieru, ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić.
W środku „POD Deck-F” znajduje się dmuchawa do papieru. Do otworu dmuchawy nie należy wkładać spinaczy ani innych przedmiotów.
Jeśli wysokość załadowanego papieru przekroczy znak limitu ładowania () lub szuflada na papier nie zostanie do końca wsunięta do modułu zasobnika na papier, nie będzie można kopiować ani drukować.
Należy upewnić się, że wysokość stosu papieru nie przekracza znaku limitu ładowania ().
Należy zawsze sprawdzić, czy szuflada znajduje się w odpowiednim miejscu.
Jeżeli pierwszy arkusz nie może być płynnie wyprowadzony do tacki, zalecamy, aby najpierw umieścić w tacce czysty arkusz tego samego lub większego rozmiaru co drukowany papier.
Podczas ładowania papieru do zasobnika na papier należy się upewnić, że ustawienie formatu papieru odpowiada formatowi ładowanego papieru.
Załadować papier poniżej rolek elementu ustalającego pozycję w tylnej części.
Wkładając papier upewnić się, że wysokość stosu papieru nie przekracza 20 mm. Jeżeli wysokość stosu papieru przekracza 20 mm, krawędzie arkuszy papieru mogą się pozwijać lub pomarszczyć, co da w rezultacie słabą jakość druku.
Jeżeli na opakowaniu papieru znajdują się informacje odnośnie do strony przeznaczonej do drukowania, należy stosować się do tych zaleceń.
Wydruki wykonywane są na tej powierzchni, która w szufladzie skierowana jest do góry.
W razie problemów, spróbuj odwrócić stos papieru i ponownie go załadować. Jednak papieru teksturowanego, papieru powlekanego z jednej strony i papieru zadrukowanego inaczej na przedniej i tylnej stronie nie można odwrócić. Należy wymienić taki papier na nowy papier.
Aby uzyskać więcej informacji na temat kierunku drukowania na papierze z nadrukiem (papier, na którym są już wydrukowane logo lub wzory), patrz Orientacja papieru, który ma być załadowany.
Zawinąć pozostały papier w oryginalne opakowanie i przechowywać go w suchym miejscu, z dala od bezpośredniego światła słonecznego.
Jeśli wyczerpie się papier i drukowanie zostanie wstrzymane, należy włożyć następny stos papieru. Po włożeniu nowej ryzy papieru drukowanie zostanie wznowione.
Podczas otwierania zasobnika na papier należy zadbać o prawidłowe załadowanie papieru do obszaru układarki. Jeśli papier zostanie załadowany nieprawidłowo lub pozostanie w obszarze układarki, załaduj go ponownie prawidłowo. Może to spowodować fałdowanie się lub zacięcia papieru.

Zmiana formatu papieru dla POD Deck-F

1
Naciśnij kolejno elementy   <Właściwości>  <Ustawienia Papieru>  <Ustawienia Papieru> i zarejestruj żądany format papieru.
Podczas ładowania papieru o standardowym formacie, format ten jest automatycznie wykrywany.
Jeżeli chcesz załadować papier o dowolnym formacie, patrz Określanie formatu i typu papieru załadowanego do szuflady na papier i zarejestruj papier o tym formacie.
2
Otwórz zasobnik na papier.
1
Naciśnij przycisk otwierający.
2
Otwórz zasobnik na papier.
Wewnętrzny mechanizm podnoszenia automatycznie obniży się do położenia ładowania papieru.
Nawet po naciśnięciu przycisku otwierającego, otwarcie zasobnika papieru może zająć trochę czasu.
3

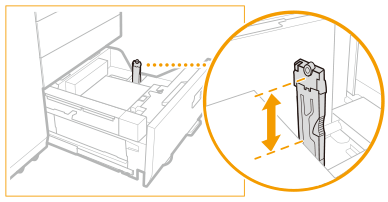

Przesuń tylną płytkę trzymającą papier w taki sposób, aby nie dotykała papieru, który ma być ustawiony.
Tylna płytka trzymająca papier może zostać przesunięta zgodnie z załączoną ilustracją.
Jeśli załadowany jest papier z zakładkami
Wyjmij dodatkowy podajnik zakładek.
4
Wyjmij z szuflady wszystkie arkusze papieru.
5

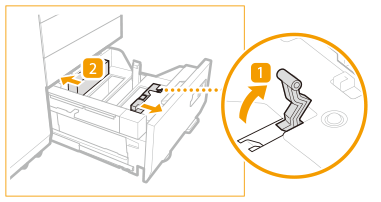

Przesuń płytki zmiany formatu do pozycji, w której nie będą dotykały papieru.
1

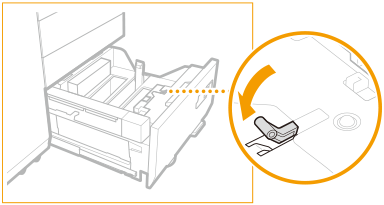

Usuń blokadę płytek zmiany formatu.
2
Przesuń płytki zmiany formatu do pozycji, w której nie będą dotykały włożonego papieru.
6
Wyreguluj pozycję płytek zmiany formatu, do wyrównania z papierem.
1
Ustaw papier o docelowym formacie na wysokości około 10 mm.
2

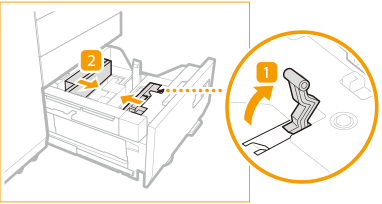

Przesuń płytki zmiany formatu (przednie) i płytki zmiany formatu (tylne), aby dopasować je do formatu papieru.
Ustaw papier równo z lewą ścianką zasobnika na papier.
Jeżeli ładujesz papier z nadrukowanym logo, upewnij się, że jest on prawidłowo zorientowany. Ładowanie uprzednio zadrukowanego papieru do POD Deck-F
Kiedy ładujesz papier z zakładkami, załaduj go w normalnej kolejności zakładek – z zakładkami po przeciwnej stronie podawania.
7

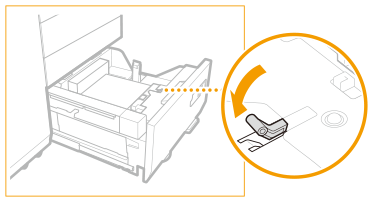

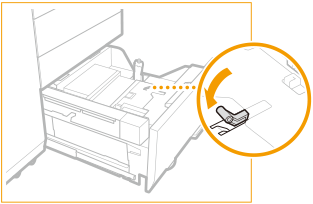

Zablokuj i unieruchom dźwignię płytki zmiany formatu.
8

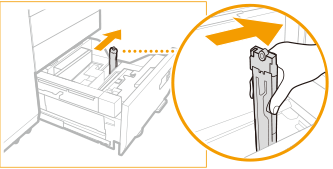

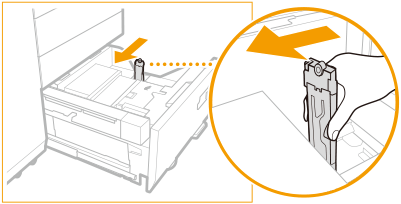

Ściśnij dźwignię na elemencie ustalającym tylnej krawędzi (patrz ilustracja). Nie zwalniając dźwigni, przesuń płytkę trzymającą papier i wyrównaj zgodnie ze stosowanym typem papieru.
Jeśli element ustalający tylnej krawędzi odsunie się od załadowanego papieru, przesuń go, aby dopasować go do żądanego formatu papieru.
9
Załaduj do podajnika cały pozostały papier o formacie, który chcesz zmienić.
Podczas ładowania papieru z zakładkami
Ustaw dodatkowy podajnik zakładek zgodnie z rozmiarem ładowanego papieru z zakładkami.
Sprawdź oznaczenia i ustaw dodatkowy podajnik zakładek w pozycji odpowiadającej rozmiarowi papieru.
10
Delikatnie wsuń szufladę, do momentu kiedy wskoczy na swoje miejsce.
Wewnętrzny mechanizm podnoszenia uniesie się i od tego momentu zasobnik będzie gotowy do rozpoczęcia drukowania.
11
Zmień format papieru na arkuszu nośników i wsuń go do płytki nośnika.
1
Wysuń arkusz nośnika z płytki nośnika.
2
Naklej etykietę z formatem papieru, celem dopasowania nowego formatu papieru do arkusza nośnika.
3
Wsuń arkusz nośnika do płytki nośnika.

Ładowanie kopert do POD Deck-F

Dostępne rodzaje kopert i limit ładowania

Limit ładowania różni się w zależności od rodzaju koperty.
Rodzaj koperty
Górne, środkowe i dolne zasobniki — limit ładowania (wysokość)
Znak granicznego załadowania
Kakugata 2, 9" x 12", 10" x 13"
Górny/Środkowy: 50 mm
Dolny: 100 mm
-
Jeżeli opcja Envelope Feeder Attachment-J jest podłączona
Nagagata 3, Yougatanaga 3, 6" x 9", ISO-C5, Monarch, No.10 (COM10)
Górny/Środkowy: 50 mm
Dolny: 100 mm
Upewnij się, że wysokość stosu kopert nie wykracza poza znak limitu ładowania.
Niestandardowe formaty papieru, które można określić w przypadku koperty, są następujące:
Jeżeli opcja Envelope Feeder Attachment-J nie jest podłączona: 139,7 mm x 182,0 mm do 330,2 mm x 487,7 mm
Jeżeli opcja Envelope Feeder Attachment-J jest podłączona: 98,0 mm x 182,0 mm do 330,2 mm x 487,7 mm
Upewnij się, że różnica wysokości na górze ułożonych w stos kopert nie przekracza 10 mm.
Jeśli korzystasz z kopert o formatach niestandardowych, których szerokość nie przekracza 162 mm, zaleca się użycie Envelope Feeder Attachment-J.
1
Przygotuj się do ładowania kopert. Przed załadowaniem kopert
2
Załaduj koperty.

Podłączanie Envelope Feeder Attachment-J i ładowanie kopert

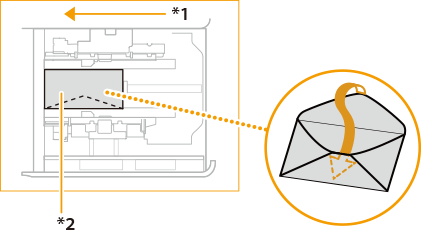

Kierunek podawania kopert

Odłączanie opcji Envelope Feeder Attachment-J

Ładowanie uprzednio zadrukowanego papieru do POD Deck-F

Używając uprzednio zadrukowanego papieru z logo, należy zwrócić uwagę na jego ułożenie podczas ładowania go do urządzenia. Aby drukowanie zostało przeprowadzone na właściwej stronie arkusza z logo, papier należy załadować w odpowiedni sposób.
W przypadku wykonywania operacji kopiowania należy zwrócić uwagę na orientację umieszczanego oryginału. Umieszczanie oryginałów
Dla <Priorytet Orientacji Obrazu> i <Priorytet prędkości dla kopiowania z podajnika> ustaw wcześniej <Wyłącz>.
<Priorytet Orientacji Obrazu>
<Priorytet prędkości dla kopiowania z podajnika>
Ładowanie papieru o orientacji pionowej z logo
Papier należy załadować stroną z nadrukowanym logo skierowaną w górę tak, jak pokazano na poniższym rysunku, zgodnie z formatem papieru.
A4

A3
Ładowanie papieru o orientacji poziomej z logo
Papier należy załadować stroną z nadrukowanym logo skierowaną w górę tak, jak pokazano na poniższym rysunku, zgodnie z formatem papieru.
A4

A3
