Unidad de Acabado Grapadora AC, Unidad de Acabado de Cuadernillos AC y Unidad Taladradora
Para grapar papel, plegar papel y utilizar otras funciones de acabado, instale de forma opcional el Unidad de Acabado Grapadora AC o Unidad de Acabado de Cuadernillos AC.
Al instalar el unidad taladradora siguiente en la unidad de acabado, también puede utilizar la función de perforación.
Al instalar el unidad taladradora siguiente en la unidad de acabado, también puede utilizar la función de perforación.
Taladradora 2/4 Taladros A
Taladradora 2/3Taladros A
Taladradora 4 Taladros A
Funciones de acabado disponibles
Las funciones de acabado que están disponibles cuando se instala Unidad de Acabado Grapadora AC o Unidad de Acabado de Cuadernillos AC como se muestra a continuación.
Funciones de ordenado
Intercalar
Grupo
Desplazar
Funciones de grapado
Esquina
Doble
Grapado de cuadernillo*1
Sin grapas
Grapado manual
Funciones de plegado
Plegado de cuadernillo*1
Funciones de perforación
Perforar*2
*1Solo disponible cuando está instalado Unidad de Acabado de Cuadernillos AC.
*2Solo disponible cuando está instalad Unidad Taladradora.
NOTA
Para obtener detalles sobre las funciones de acabado, consulte lo siguiente:
Precauciones al usar las funciones de acabado
Precauciones al usar clasificar y agrupar
Si se alcanza el límite de carga mientras rebaja la bandeja, se expulsará el papel automáticamente a una bandeja disponible. Si todas las bandejas disponibles han alcanzado su límite de carga, se pausará la impresión. Cuando se retire el papel expulsado de la bandeja, se reanudará la impresión.
Precauciones al usar grapar
El número de hojas que se pueden grapar varía en función del tipo de papel y el grosor. Especificaciones
Si el equipo no puede grapar el papel, cambie el papel o reduzca el número de hojas a grapar.
Si el equipo no puede grapar el papel, cambie el papel o reduzca el número de hojas a grapar.
Retire el papel grapado después de que haya salido completamente a la bandeja, y no lo retire mientras se está grapando.
Cuando aparece [Cargue grapas en la unidad grapadora.], sustituya la caja de grapas y añada más grapas. Adición de grapas (opción)
Si la bandeja alcanza su posición límite inferior, se pausa la impresión. Cuando se retira el papel expulsado de la bandeja, se reanuda la impresión.
Precauciones al usar el grapado de cuadernillo
La condición del plegado varía en función del tipo de papel y el número de hojas.
Cuando imprime un gran volumen de cuadernillos grapados, puede rebajar el tope de papel para seguir imprimiendo sin la limitación de la capacidad de la bandeja de cuadernillos. Si rebaja el tope de papel, prepare una caja u otro recipiente para recoger el papel y que no caiga directamente al suelo.
Para obtener detalles sobre cómo utilizar el tope de papel, consulte la descripción de las piezas exteriores de la unidad de acabado. Vista exterior
Para obtener detalles sobre cómo utilizar el tope de papel, consulte la descripción de las piezas exteriores de la unidad de acabado. Vista exterior
Precauciones al usar sin grapas
Para obtener detalles sobre las funciones que no se pueden utilizar sin grapas, consulte las Restricciones a las combinaciones de funciones de copia en el manual en línea.
https://oip.manual.canon/
https://oip.manual.canon/
En función de la posición de engarzado, no podrá utilizar Sin grapas con papel que no se pueda imprimir en ambas caras y papel de distintos tamaños.
En función del entorno de uso y del tipo de papel, la parte engarzada con Sin grapas podría separarse fácilmente.
Uso de grapado manual
Inserte una pila de papel en la ranura de la unidad de acabado durante un cierto periodo de tiempo. La pila de papel se detectará y se grapará automáticamente.
Cuando se detecte la pila de papel, el indicador del botón de grapado parpadeará, y cuando finalice el grapado, se apagará. Cuando se apague el indicador del botón de grapado, saque la pila de papel.
Cuando se detecte la pila de papel, el indicador del botón de grapado parpadeará, y cuando finalice el grapado, se apagará. Cuando se apague el indicador del botón de grapado, saque la pila de papel.
Coloque la pila de papel hacia abajo e inserte directamente la esquina que se va a grapar.
No se puede realizar el grapado manual durante la impresión.
NOTA
Puede cambiar la cantidad de tiempo que se tarda en grapar automáticamente la pila de papel al insertarla. [Tiempo para inicio de grapado en modo grapadora]
Puede presionar el botón de grapado para grapar el papel sin esperar a que lo haga el equipo.
Nombres de las piezas y sus funciones

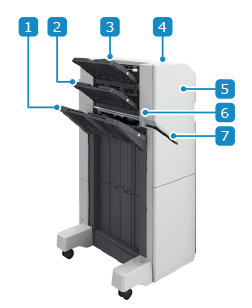

Vista exterior
Unidad de Acabado Grapadora AC
Unidad de Acabado de Cuadernillos AC
Bandeja de salida (Bandeja C)Produce papel impreso y copiado. Puede establecer con qué función utilizar la bandeja como destino de salida. Configuración del destino de salida
Bandeja de salida (Bandeja A)Produce papel impreso y copiado. Puede establecer con qué función utilizar la bandeja como destino de salida. Configuración del destino de salida
Bandeja superior (Bandeja A)Produce papel impreso y copiado. Puede establecer con qué función utilizar la bandeja como destino de salida. Configuración del destino de salida
Botón de grapadoDurante el Grapado manual, puede presionar el botón de grapado para grapar sin esperar.
* Inserte una pila de papel en la ranura y espere durante un cierto periodo de tiempo. La pila de papel se grapará automáticamente sin tener que pulsar el botón. Uso de grapado manual
Tapa frontal (superior)Ábralo cuando se produzca un atasco de papel o de grapas y al añadir grapas.
Cuando esté instalado Unidad Taladradora, ábralo para eliminar los residuos de perforaciones.
Cuando esté instalado Unidad Taladradora, ábralo para eliminar los residuos de perforaciones.
Kit de alineación de papel para Unidad de Acabado A (opción)Permite alinear los bordes de las hojas de papel que salen.
RanuraInserte una pila de papel para grapar manualmente.
Tapa frontal (inferior)Ábrala cuando se produzca un atasco de papel o de grapas en la unidad de grapado de cuadernillo y al añadir grapas a la unidad de grapado de cuadernillo.
Bandeja de cuadernilloImprime papel grapado de cuadernillo.
NOTA
Cuando sale papel de gran tamaño a la bandeja de salida (Bandeja A) o a la bandeja de salida (Bandeja B), coloque la bandeja como se muestra a continuación.
La Bandeja de salida C alinea el papel con sus dos guías de alineación. Puede ajustar la posición de esas guías.
Interior
Unidad de Acabado Grapadora AC
Unidad de Acabado de Cuadernillos AC
Bandeja de residuos de perforación (cuando está instalado Unidad Taladradora)Extráigala para eliminar los residuos de perforación.
Unidad de grapado de cuadernilloExtráigala cuando se produzca un atasco de papel o de grapas y al añadir grapas.
Especificaciones
Tamaño de papel, Tipo y Peso básico | Todo el papel que puede pasar por el equipo*1*2 Papel a utilizar |
Capacidad de la bandeja de salida (Bandeja A)*3 | Sin configuración de acabado, clasificar, agrupar A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") de altura (equivalente a 250 hojas) A3, B4, A4R, B5R, 330 mm × 483 mm (13" x 19")*4, 320 x 450 mm (12 5/8" x 17 11/16") (SRA3)*4, 305 x 457 mm (12" x 18")*4, LTRR, LGL, 11" x 17", 8K, 16KR: 24 mm (1") o menos de altura (equivalente a 125 hojas) Sobres: 30 hojas Sin configuración de acabado, clasificar, agrupar (al utilizar varios tamaños) Combinación de A4, B5 y LTR solamente: 47 mm (1 7/8") de altura (equivalente a 250 hojas) Combinación que incluye 330 mm × 483 mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"): 30 hojas Combinación distinta de las anteriores: 24 mm (1") de altura (equivalente a 125 hojas) Desplazar A4, B5, LTR, EXEC, 16K: 47 mm (1 7/8") de altura (equivalente a 250 hojas) A3, B4, 11" x 17", 8K: 24 mm (1") de altura (equivalente a 125 hojas) |
Capacidad de la bandeja de salida (Bandeja B)*3 | Sin configuración de acabado, clasificar, agrupar A4, B5, A5, A5R, A6R, LTR, STMTR, EXEC, 16K: 47 mm (1 7/8") de altura (equivalente a 250 hojas) A3, B4, A4R, B5R, 330 mm × 483 mm (13" x 19")*4, 320 x 450 mm (12 5/8" x 17 11/16") (SRA3)*4, 305 x 457 mm (12" x 18")*4, LTRR, LGL, 11" x 17", 8K, 16KR: 24 mm (1") o menos de altura (equivalente a 125 hojas) Sobres: 30 hojas Sin configuración de acabado, clasificar, agrupar (al utilizar varios tamaños) Combinación de A4, B5 y LTR solamente: 47 mm (1 7/8") de altura (equivalente a 250 hojas) Combinación que incluye 330 mm × 483 mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"): 30 hojas Combinación distinta de las anteriores: 24 mm (1") de altura (equivalente a 125 hojas) Desplazar A4, B5, LTR, EXEC, 16K: 47 mm (1 7/8") de altura (equivalente a 250 hojas) A3, B4, 11" x 17", 8K: 24 mm (1") de altura (equivalente a 125 hojas) |
Capacidad de la bandeja de salida (Bandeja C)*3 | Sin configuración de acabado, clasificar, agrupar*5 A4, B5, A5, A5R, LTR, STMTR, EXEC, 16K: 423 mm (16 5/8") de altura o 3.000 hojas*6 A3, B4, A4R, B5R, 330 mm × 483 mm (13" x 19"), 320 x 450 mm (12 5/8" x 17 11/16") (SRA3), 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", 8K, 16KR: 216 mm (8 1/2") de altura o 1.500 hojas A6R: 250 hojas*7 Sobres Monarch: 30 hojas Diferente de Monarch: 100 hojas Papel de hoja larga (487,8 mm a 762,0 mm (19 1/4" a 30")) (cuando se ha instalado una Opción de Alimentación para Originales de Longitud especial (Banners) B o Opción de Alimentación para Originales de Longitud especial (Banners) C) 64 g/m² a 79 g/m² (17 lb bond a 21 lb bond): 100 hojas 80 g/m² 150 g/m² (21,3 lb bond a 39,9 lb bond): 50 hojas 151 g/m² a 300 g/m² (55.8 lb portada a 110,9 lb portada): 25 hojas Papel de hoja larga (más de 762 mm (30")) (cuando se sujeta a mano): 1 hoja Sin configuración de acabado, clasificar, agrupar (al utilizar varios tamaños)*5 Sólo combinación de A4, B5 y LTR: 423 mm (16 5/8") de altura o 3.000 hojas Combinación que incluye A6R: 250 hojas*7 Combinación distinta de las anteriores: 216 mm (8 1/2") de altura o 1.500 hojas Desplazar A4, B5, LTR, EXEC, 16K: 423 mm (16 5/8") de altura o 3.000 hojas*6 A3, B4, A4R, LTRR, LGL, 11" x 17", 8K: 216 mm (8 1/2") de altura o 1.500 hojas Grapar (Esquina, Doble) A4, B5, LTR, EXEC, 16K: 200 copias, total de 3.000 hojas o altura de 423 mm (16 5/8")*8 A3, B4, A4R, LTRR, LGL, 11" x 17", 8K: 100 copias, total de 1.500 hojas, o 216 mm (8 1/2") de altura Sin grapas A4, LTR, 16K: 200 copias A3, 11" x 17", 8K: 100 copias |
Capacidad de bandeja de cuadernillo (Unidad de Acabado de Cuadernillos AC únicamente) | Papel de 52 g/m² a 81,4 g/m² (13.8 lb bond a 21,7 lb bond) Encuadernado de 2 a 5 hojas: 25 copias Encuadernado de 6 a 10 hojas: 15 copias Encuadernado de 11 a 20 hojas: 10 copias Papel de 81,5 g/m² a 105 g/m² (21,7 lb bond a 27,9 lb bond) Encuadernado de 2 a 5 hojas: 25 copias Encuadernado de 6 a 10 hojas: 15 copias Papel de 106 g/m² a 220 g/m² (28,2 lb bond a 81,4 lb portada) Encuadernado de 2 a 5 hojas: 10 copias |
Número de hojas que se pueden grapar*9 | Esquina y doble (Papel no estucado) A4, B5, LTR, EXEC, 16K 52 g/m² a 90 g/m² (14 lb Bond a 24 lb Bond): 65 hojas 91 g/m² a 105 g/m² (25 lb Bond a 28 lb Bond): 50 hojas 106 g/m² a 256 g/m² (29 lb Bond a 140 lb Bond): 2 hojas A3, B4, A4R, LTRR, LGL, 11" x 17", 8K 52 g/m² a 90 g/m² (14 lb Bond a 24 lb Bond): 40 hojas 91 g/m² a 105 g/m² (25 lb Bond a 28 lb Bond): 30 hojas 106 g/m² a 256 g/m² (29 lb Bond a 140 lb Bond): 2 hojas Esquina y doble (Papel estucado) 2 hojas (para todos los gramajes básicos y tamaños de papel) Sin grapas 52 g/m² a 64 g/m² (13,8 lb Bond a 17 lb Bond): 10 hojas 65 g/m² a 81,4 g/m² (17,3 lb Bond a 21,7 lb Bond): 8 hojas 81,5 g/m² a 105 g/m² (21,7 lb bond a 27,9 lb bond): 6 hojas Grapado manual 65 hojas |
Perforación (cuando está instalado Unidad Taladradora) | Número de taladros perforados y tamaño del papel Cuando está instalada Taladradora 2/4 Taladros A: Dos perforaciones: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Cuatro perforaciones: A3, A4, LTR, 11" x 17", EXEC, 8K, 16K Cuando está instalada Taladradora 2/3Taladros A: Dos perforaciones: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Tres perforaciones: A3, B4, A4, B5, LTR, 11" x 17", EXEC, 8K, 16K Cuando está instalada Taladradora 4 Taladros A: Cuatro perforaciones: A3, B4, A4, A4R, B5, B5R, LTR, LTRR, LGL, 11" x 17", EXEC, 8K, 16K, 16KR Peso base del papel 52 g/m² a 300 g/m² (14 lb Bond a 110 lb portada) |
Grapado de cuadernillo y plegado (Unidad de Acabado de Cuadernillos AC únicamente) | Tamaño del papel A3, B4, A4R, 305 x 457 mm (12" x 18"), LTRR, LGL, 11" x 17", tamaño personalizado (195,0 mm x 270,0 mm a 304,8 mm x 457,2 mm (7 3/4" x 10 5/8" a 12" x 18")) Peso base del papel Peso base de las páginas de contenido: 52 g/m² a 220 g/m² (14 lb bond a 80 lb portada) Gramaje básico de portadas: 52 g/m² a 256 g/m² (14 lb bond a 140 lb índice)*10 Número de hojas que se pueden grapar en cuadernillo (Papel no estucado)*10*11 52 g/m² a 81,4 g/m² (14 lb Bond a 21,7 lb Bond): 20 hojas 81,5 g/m² a 105 g/m² (21,7 lb bond a 28 lb bond): 10 hojas 106 g/m² 150 g/m² (29 lb portada a 40 lb índice): 5 hojas 151 g/m² a 209 g/m² (56 lb portada 110 lb portada): 4 hojas 210 g/m² a 220 g/m² (77,7 lb portada a 80 lb portada): 3 hojas Número de hojas que se pueden grapar en cuadernillo (Papel estucado)*10*11 106 g/m² 150 g/m² (29 lb portada a 40 lb índice): 5 hojas Número de hojas que se pueden plegar en cuadernillo (Papel no estucado) 52 g/m² a 105 g/m² (14 lb Bond a 28 lb Bond): 2 a 5 hojas 106 g/m² a 256 g/m² (29 lb Bond a 140 lb índice): 1 hoja Número de hojas que se pueden plegar en cuadernillo (Papel estucado) 1 hoja |
Dimensiones (An. x Pr. x Al.) | 527 mm x 623 mm x 1.099 mm (20 3/4" x 24 1/2" x 43 1/4")*12 Cuando se saca la bandeja de extensión: 656 mm x 623 mm x 1,195 mm (25 7/8" x 24 1/2" x 47 1/8")*12 |
Peso | Unidad de Acabado Grapadora AC Aprox. 36 kg (79,4 lb) Unidad de Acabado de Cuadernillos AC Aprox. 60 kg (132,3 lb) |
*1La impresión a 2 caras en papel fino 2 (de 52 g/m² a 59 g/m² (de 14 lb bond a 15 lb bond)), papel estucado y papel con gramaje básico de 257 g/m² (100 lb portada) o más no se puede imprimir desde la bandeja A.
*2El papel estucado sólo puede imprimirse desde la bandeja C.
*3Al usar papel de 64 g/m² (17 lb bond), 75 g/m² (20 lb bond) o 80 g/m² (21 lb bond). En todos los demás casos la capacidad varía.
*430 hojas para papel fino (de 52 g/m² a 63 g/m² (de 13,8 lb bond a 16,8 lb bond))
*5125 hojas para papel estucado
*6216 mm (8 1/2") de altura o 1.500 hojas para papel fino
*7Hasta 50 hojas para 106 g/m² (28,2 lb bond) o más
*8100 copias, total de 1.500 hojas, o 216 mm (8 1/2") de altura para papel fino
*9Cuando se ha instalado un cartucho de grapas estándar. En función del tipo y el grosor del papel, el número de hojas que se pueden grapar puede disminuir.
*10Incluye 1 portada. El papel de la portada debe ser igual o más grueso que el del cuerpo.
*11Dependiendo del tipo y grosor del papel, el número de hojas que se pueden grapar puede variar.
*12Si se acopla este equipamiento opcional a la unidad principal u otro equipamiento opcional, habrá una separación de más de 5 mm (1/4") en dirección horizontal.
