印刷機狀態
耗材與消耗品狀態可從印刷機的各個部件檢查。
註釋
印刷機狀態也可以使用主控制面板檢查。關於主控制面板顯示和狀態相關設定的詳細資訊，請參見 PRISMAsync Print Server for iX1700操作指南。
狀態指示燈
您可以檢查紙張與耗材錯誤的發生情況，以及在印刷機的各個部分解決這些錯誤的必要性。

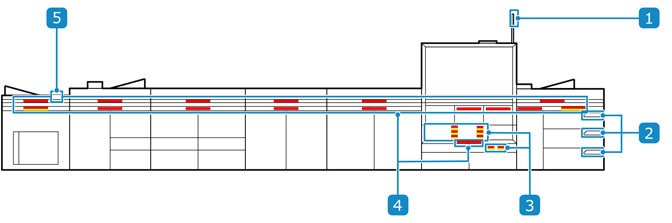

狀態指示燈
注意燈指示印刷機運行狀態以及是否需要排除卡紙並更換墨水包或部件。詳細資訊，請參閱
至
。
至 。 PIM 控制面板指示 PIM 狀態和紙張剩餘量。PIM (Paper Input Module)
墨水 LED 燈指示是否需要更換墨水包/調理液/維護液或丟棄廢墨。耗材狀態
導航 LED 燈指示是否發生卡紙、紙盤中的紙張剩餘量及頂端紙盤中的剩餘空間。紙張狀態
STM 控制面板指示紙疊的剩餘量。STM (Stacking Module)
主控制面板需要執行操作時，在儀表板上顯示訊息和圖示及彈出式視窗。
顏色
以下顏色用於指示各部件的狀態。
顏色 | 狀態 |
綠色 | 不需要採取任何措施。 |
橘色 | 警告，印刷機將因紙張、耗材、廢墨容器容量或可堆疊紙張容量不足而很快停止。 |
紅色 | 必須立即採取以下措施，因為印刷機無法繼續列印。 裝入紙張。裝入紙張 移除已列印的紙張。從 STM 中移除已列印紙張 更換耗材。更換耗材 清空廢墨容器。丟棄廢墨/廢棄調理液 從 PIM 和 TM 的托盤中取出介質。 清除卡紙。卡紙時 |
紙張狀態
您可以透過每個模組的導航 LED 燈檢查發生卡紙的位置和印刷機狀態（例如紙盤容量）。根據 LED 燈顏色在相應位置執行所需措施。

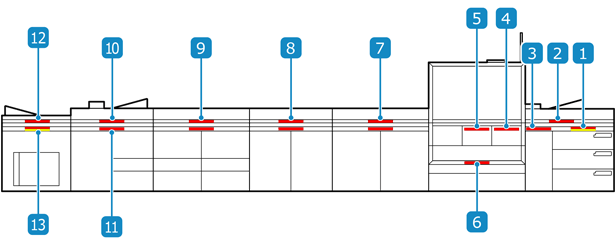

需要採取措施的位置
主路徑是列印紙張正面時使用的傳輸路徑。次路徑是列印紙張背面時使用的傳輸路徑。
PIM 紙盤PIM 水平路徑/PIM 廢紙盤PIM 垂直路徑PM 傳輸路徑（靠近對位單元）PM 傳輸路徑（靠近列印帶）PM 傳輸路徑（次路徑）
FM1 傳輸路徑上：主路徑
下：次路徑
FM2 傳輸路徑上：主路徑
下：次路徑
CM 傳輸路徑上：主路徑
下：次路徑
TM 傳輸路徑（主路徑）/TM 廢紙盤
TM 傳輸路徑（次路徑）
STM 傳輸路徑/STM 頂端紙盤
STM 傳輸路徑/STM 紙疊盤顏色
顏色 | 狀態 |
橘色 | 需要採取措施，因為可能會發生錯誤。 對於紙盤：裝入紙張，因為即將用完。裝入紙張 對於 STM 紙疊盤：請取出列印的紙張，因為可用空間不足。 |
紅色 | 發生以下任何錯誤時，都需要採取措施： 卡紙 卡紙時 紙盤無紙 裝入紙張 對於 PIM/TM/STM 的紙盤：從已滿的托盤中取出列印介質。 |
耗材狀態
墨水/調理液/維護液和墨水廢棄容器的狀態可從 PM 的墨水 LED 燈/廢墨 LED 燈 (Print Module) 確認。請根據 LED 顏色採取必要措施。
墨水 LED 燈使用以下顏色表示墨水/調理液/維護液的狀態。更換耗材
LED 顏色 | 狀態 |
橘色 | 由於油墨/調理液/維護液不足，因此需要更換套件。 如果注意燈也亮起，則可能會停止列印。 |
紅色 | 由於沒有油墨/調理液/維護液，因此需要更換套件。 |
使用以下顏色表示廢墨容器的狀態。丟棄廢墨/廢棄調理液
LED 顏色 | 狀態 |
橘色 | 廢墨容器空間即將用完，需要處理廢墨。 如果注意燈也亮起，則可能會停止列印。 |
紅色 | 廢墨容器已滿。需要處理廢墨。 |
剩餘墨水狀態指示燈
墨水從墨水包供應至緩衝槽，緩衝槽中的墨水用於列印。即使墨水包為空，也能繼續列印。一旦緩衝槽中的墨水用完，列印將會停止。
油墨包和緩衝罐中的油墨量會反映在狀態指示燈中。可以透過主控制面板和油墨 LED 指示燈檢查狀態。主控制面板上的圖示顏色與油墨 LED 指示燈顏色相同。
*這也適用於調理液。
例如：
「狀態」中插圖的左側表示墨水包，右側表示緩衝槽。
狀態 | 墨水 LED 燈顏色 | 主控制面板上的圖示 | 說明 |
 | 紅色 |  | 無墨水。需要更換墨水包。 |
 | 橘色 |  | 需要更換墨水包。 |
 | - |  | 不需要更換墨水包。 |
 | - |  | 不需要更換墨水包。 墨水正從墨水包供應至緩衝槽。 |
*「主控制面板上的圖示」中的範例適用於黃色油墨。
