Onderdelen en de bijbehorende functies

In dit gedeelte worden de namen en functies vermeld van alle onderdelen aan de buitenzijde en binnenzijde van de machine en van het bedieningspaneel. De illustraties in dit onderdeel tonen de machine met enkele aangesloten optionele apparatuur. Voor meer informatie over de optionele apparatuur raadpleegt u Optionele apparatuur.

Buitenaanzicht

De imageRUNNER 2545i met de optionele Inner Finisher-B1, Inner Finisher Additional Tray-B1 en CST. Feeding Unit-AE1 aangesloten.
De imageRUNNER 2520 met de optionele Inner 2 Way Tray-G1, Cassette Module-W1 en CST. Feeding Unit-AE1 aangesloten.

Hoofdschakelaar

Druk de knop naar de 'I'-zijde om de machine in te schakelen. (Raadpleeg Hoofdstuk 2 'Voordat u de machine gaat gebruiken' in de gebruikershandleiding.)

Invoerlade
(Optioneel voor de imageRUNNER 2525/2520)

De originelen in de aanvoer worden automatisch één voor één naar het scangedeelte getransporteerd. De invoerlade draait dubbelzijdige originelen automatisch om voor het maken van enkel- of dubbelzijdige kopieën.

Bedieningspaneel

Het bedieningspaneel heeft de voor de bediening van de machine vereiste toetsen, aanraakscherm en indicatoren. (Bedieningspaneel)

Kopieerdeksel
(Optioneel voor de imageRUNNER 2525)

Het kopieerdeksel zorgt dat de originelen op de glasplaat op hun plaats blijven liggen.

Papiertafel

Gebruik de papiertafel voor handmatige invoer van papier en voor het plaatsen van niet-standaard materiaal, zoals enveloppen. (Papier plaatsen in de papiertafel)

Papierlade 1

Papierlade 1 biedt plaats aan maximaal 550 vel (250 vel voor de imageRUNNER 2520) papier (80g/m2).

Papierlade 2 (Optioneel voor de imageRUNNER 2520)

Papierlade 2 biedt plaats aan 550 vel papier (80 g/m2).

Papierlades 3 en 4 (optioneel)

De CST. De aanvoereenheid-AE1 biedt twee extra papierbronnen voor afdrukopdrachten. Elke papierlade biedt plaats aan 550 vel papier (80 g/m2).

Binnenaanzicht

De imageRUNNER 2545i met de optionele Inner Finisher-B1, Inner Finisher Additional Tray-B1 en CST. Feeding Unit-AE1 aangesloten.

Voorpaneel

Open de deur voor het vervangen van de container voor afvaltoner.

Drum

Tonerafvalreservoir

Wanneer het tonerafvalreservoir vol raakt, dient deze te worden vervangen door een nieuwe. (Vervangen van het tonerafvalreservoir)

Tonerdeksel

Open dit deksel voor het vervangen van de tonercartridge. (Vervangen van de toner)

 Tonercartridge

Wanneer de toner op is, trekt u de tonercartridge eruit en vervangt u deze door een nieuwe.
(Raadpleeg hoofdstuk 5 'Verbruiksmaterialen' in de gebruikershandleiding.)

Scangebied

De in de aanvoer geplaatste originelen worden hier gescand.

Glasplaat

Plaats hier de originelen bij het scannen van boeken, dikke originelen, transparanten, enz.

Rechterpaneel

Open deze deur om papier te verwijderen dat in de machine is vastgelopen.

 2 Way Unit-B1 (optioneel voor de imageRUNNER 2525/2520)

De 2-weg eenheid-B1 biedt de mogelijkheid om afdrukken af te leveren in het extra opvangblad.

Fixeereenheid

Als in de fixeereenheid een papierstoring optreedt, verwijder dan voorzichtig het vastgelopen papier. (Fixeereenheid)

Rechterdeur van de papierlade

Open deze deur wanneer u papier wilt verwijderen dat is vastgelopen in de Papierladen 1 en 2.

Rechterdeur van de optionele CST. aanvoereenheid-AE1.

Open deze deur wanneer u papier wilt verwijderen dat is vastgelopen in de Papierladen 3 en 4.

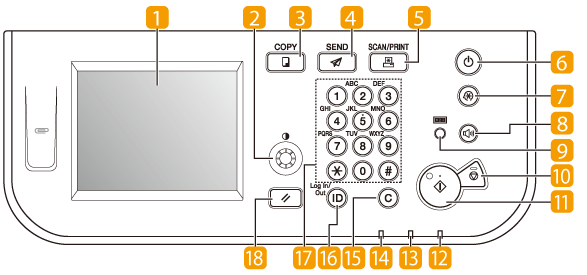

Bedieningspaneel

Aanraakscherm

Hier wordt het menuscherm voor elke functie weergegeven. (Via het aanraakscherm)

Knop voor schermcontrast

Draai deze knop rechtsom of linksom om de helderheid van het aanraakscherm aan te passen.

Kopieertoets

Druk op deze toets voor de kopieerfunctie. (Kopiëren)

Verzendtoets

Druk op deze toets voor de verzend/faxfunctie. (Verzenden en faxen)

SCANNEN/AFDRUKKEN-toets

Druk op deze toets om functies te gebruiken als Scan op afstand, Media-afdruk, Beveiligd afdrukken, enz. (Zie de Help-functie op de Color Network ScanGear en De machine als printer gebruiken.)

Hoofdschakelaar van het bedieningspaneel
(subsysteem)

Druk op deze toets om het bedieningspaneel aan of uit te zetten.
Wanneer het bedieningspaneel is uitgeschakeld, bevindt de machine zich in de sluimermodus. (Raadpleeg Hoofdstuk 2 'Voordat u de machine gaat gebruiken' in de Gebruikershandleiding.)

Extra functies-toets

Druk op deze toets voor toegang tot het menu Extra functies. (Oproepen van het menu Extra functies)

Volumeregelingstoets

Druk op deze toets om de geluidssignalen van de machine in te stellen. (Volumeregeling)

Tellerstand-toets

Druk op deze toets om de het aantal afgedrukte/gescande pagina's van de machine te bekijken.

Stop-toets

Druk op deze toets om een opdracht te stoppen die bezig is, zoals een kopieer-, afdruk, of scanopdracht, enz.

Start-toets

Druk op deze toets om een activiteit te starten.

Hoofdschakelaarindicator

Licht groen op zodra de hoofdschakelaar wordt ingeschakeld.

Foutindicator

Knippert of licht rood op als in de machine een storing optreedt.

Verwerkings-/Gegevensindicator

Knippert of licht groen op wanneer de machine bezig is.

Wissen-toets

Druk op deze toets om ingevoerde waarden of tekens te wissen.

Inloggen/uitloggen-toets

Druk op deze toets om in of uit te loggen bij de machine, zoals wanneer deze wordt beheerd met afdeling-ID's/gebruikers-ID's.

Numerieke toetsen

Druk op deze toetsen om cijfers in te voeren.

Reset-toets

Druk op deze toets om alle instellingen te annuleren en terug te gaan naar het bovenste scherm.
