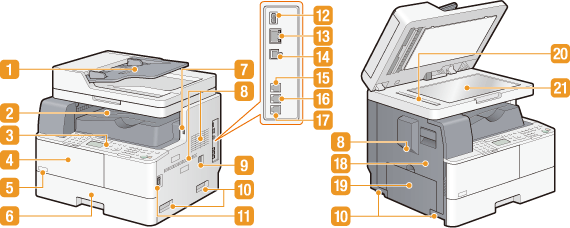

Utvändigt
Matare
Matar automatiskt in dokument i enheten för scanning. När två eller fler ark har placerats i mataren kan dokumenten scannas kontinuerligt. Placera dokument
Utmatningsfack
Utskrivna papper matas ut till utmatningsfacket.
Manöverpanel
Manöverpanelen består av knappar, t.ex. numeriska knappar och [Start]-knappen, en skärm och statusindikatorer. Du kan utföra alla funktioner och ange inställningar på manöverpanelen. Manöverpanel Skärm
Främre lucka
Öppna luckan när du behöver byta ut tonerpatronen. Byta tonerpatron
Tonerkod
Den här koden indikerar vilken typ av originaltoner som kan användas med maskinen. Använd toner med en kod med samma bokstäver som koden på frontluckan på maskinen.
Papperslåda
Fyll på den typ av papper som du oftast använder i papperslådan. Fylla på papper i papperslådan
USB-port (USB 2.0)
Du kan ansluta ett USB-minne till enheten och skriva ut data direkt från USB-minnet. Dokument som scannats med enheten kan också sparas direkt till USB-minnet. Skriva ut från USB-minne (USB-utskrift) Scanna dokument direkt till ett USB-minne
Ventilationsöppningar
Luft transporteras in och ut för att kyla ned enhetens insida. Om du placerar föremål framför ventilationsöppningarna förhindras ventilation. Installation
Strömuttag
Här ansluter du nätkabeln.
Lyfthandtag
Håll i lyfthandtagen om du ska lyfta upp enheten.
Strömbrytare
Slår på och av strömmen. Om du vill starta om enheten stänger du av den och väntar i minst 10 sekunder innan du slår på den igen.
USB-port (USB 1.1)
Anslut en USB-baserad enhet, t.ex. ett USB-tangentbord. Du kan även använda USB-porten (USB 2.0) () för att ansluta USB-baserade enheter, beroende på behov.
) för att ansluta USB-baserade enheter, beroende på behov.
LAN-port
Anslut en nätverkskabel när du t.ex. ansluter enheten till en router osv. Ansluta till ett nätverk.
USB-port (för datoranslutning)
Anslut en USB-kabel när du ansluter enheten och en dator. Se Komma igång.
Telefonjack (Endast imageRUNNER 1435iF)
Anslutning för telefonlur (tillval).
Uttag för extern telefon (Endast imageRUNNER 1435iF)
Anslut telefonen eller telefonsvararen. Se Komma igång.
Uttag för telefonsladd (Endast imageRUNNER 1435iF)
Anslut en telefonsladd när du ansluter enheten till en telefonlinje. Se Komma igång.
Vänster lucka
Öppna den vänstra luckan när du ska åtgärda pappersstopp. Åtgärda papperstrassel
Universalfack
Fyll på papper i universalfacket om du tillfälligt vill använda en annan typ av papper än den som finns i papperslådan. Fyll även på papper som inte kan placeras i papperslådan. Fylla på papper i universalfacket
Scanningsyta
Dokument som placerats i mataren matas automatiskt till avläsningsytan för scanning.
Originalglas
Placera dokument som ska scannas på originalglaset. Använd också originalglaset för att placera kraftiga eller bundna dokument, t.ex. böcker, om de inte kan placeras i mataren. Placera dokument
