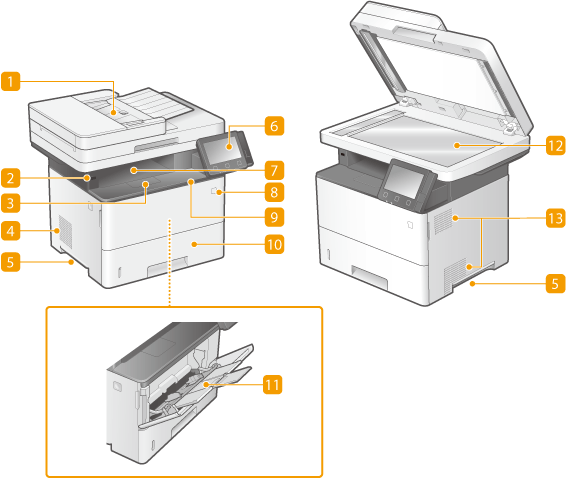

Предна страна

Подаващо устройство

Автоматично подава оригиналите на устройството за сканиране. Когато са заредени два или повече листа от оригинала в подаващото устройство, оригиналите могат да бъдат сканирани без прекъсване. Подаващо устройство

USB порт (за свързване с USB устройства)

Използвайте този порт за свързване на USB памет или USB клавиатура на други производители. Свързването на USB памет ви позволява да отпечатвате данни от устройството с памет или да съхранявате сканирани оригинали в него.
Отпечатване от USB памет (Отпечатване от запаметяващ носител)
Изпращане на данни по имейл/записване на данни в споделен папка или FTP сървър

Ограничител за хартия

Отворете ограничителя за хартия, когато искате да предотвратите изпадането на хартия от изходната тава.

Високоговорител

Издава звуковите сигнали, генерирани от устройството, като например факс тонове и предупредителни сигнали.

Ръкохватки за повдигане

Хващайте дръжките за повдигане, когато пренасяте устройството. Преместване на устройството

Работен панел

Работният панел се състои от бутони, като например бутона Начало и бутона за спиране, дисплей и индикатори на състоянието. Можете да извършвате всички операции и да задавате настройки от работния панел.
Работен панел
Основни екрани

Изходна тава

Разпечатките се извеждат в изходната тава.

Превключвател на захранването

Включва и изключва устройството. За да рестартирате устройството, го изключете, изчакайте най-малко 10 секунди и го включете отново.

Преден капак

Отворете предния капак, когато подменяте тонер касети или премахвате заседнала хартия от вътрешността на устройството.
Процедура за подмяна на тонер касетата
Вътрешност

Касета за хартия

Поставете типа хартия, която обикновено използвате, в касетата. Зареждане на хартия в касетата за хартия

Многофункционална тава

Заредете хартията в многофункционалната тава, когато искате временно да използвате тип хартия, различна от поставената в касетата за хартия. Зареждане на хартия в многофункционалната тава

Стъкло за документи

Когато сканирате книги, оригинали от дебела или тънка хартия и други оригинали, които не могат да се сканират чрез подаващото устройство, поставете оригиналите върху стъклото за документи. Поставяне на оригинали

Вентилационни отвори

Въздухът във вътрешността на устройството трябва да се извежда навън, за да се охлаждат вътрешните му компоненти. Имайте предвид, че поставянето на предмети пред вентилационните отвори възпрепятства вентилацията.
