การกำหนดการตั้งค่า IPSec
โดยใช้ IPSec คุณสามารถป้องกันไม่ให้บุคคลที่สามดักฟังหรือแทรกแซงแพคเก็ต IP ที่รับส่งผ่านเครือข่าย IP ได้ เนื่องจาก IPSec เพิ่มฟังก์ชันการรักษาความปลอดภัยให้กับ IP ซึ่งเป็นชุดโปรโตคอลพื้นฐานที่ใช้สำหรับอินเทอร์เน็ต จึงสามารถให้การรักษาความปลอดภัยโดยไม่ขึ้นอยู่กับแอปพลิเคชันหรือการกำหนดค่าเครือข่าย หากต้องการทำการสื่อสาร IPSec กับเครื่องนี้ คุณต้องกำหนดการตั้งค่า เช่น พารามิเตอร์ของแอปพลิเคชันและอัลกอริทึมสำหรับการรับรองความถูกต้องและการเข้ารหัส ซึ่งคุณจำเป็นต้องมีสิทธิ์ของผู้ดูแลระบบเพื่อกำหนดการตั้งค่าเหล่านี้
|
โหมดสื่อสารเครื่องนี้รองรับโหมดการรับส่งสำหรับการสื่อสาร IPSec เท่านั้น ด้วยเหตุนี้ การรับรองความถูกต้องและการเข้ารหัสจึงมีผลใช้งานกับส่วนข้อมูลของแพคเก็ต IP เท่านั้น โปรโตคอลการแลกเปลี่ยนคีย์เครื่องนี้รองรับ Internet Key Exchange เวอร์ชัน 1 (IKEv1) สำหรับการแลกเปลี่ยนคีย์ตาม Internet Security Association และ Key Management Protocol (ISAKMP) สำหรับวิธีการรับรองความถูกต้อง ให้ตั้งค่าวิธีใช้คีย์ที่กำหนดให้ใช้ร่วมกันหรือวิธีใช้ลายเซ็นดิจิทัล เมื่อตั้งค่าวิธีใช้คีย์ที่กำหนดให้ใช้ร่วมกัน คุณต้องตัดสินใจเกี่ยวกับรหัสผ่าน (คีย์ที่กำหนดให้ใช้ร่วมกัน) ไว้ล่วงหน้า ซึ่งจะมีการใช้งานรหัสผ่านดังกล่าวระหว่างเครื่องและเครื่องที่มีการสื่อสารข้อมูลระหว่างกันด้วย IPSec เมื่อตั้งค่าวิธีการลงนามแบบดิจิทัล ให้ใช้ใบรับรอง CA รวมถึงคีย์และใบรับรองรูปแบบ PKCS#12 เพื่อดำเนินการในการรับรองความถูกต้องร่วมกันระหว่างเครื่องและเครื่องที่มีการสื่อสารข้อมูลระหว่างกันด้วย IPSec โปรดดูข้อมูลเพิ่มเติมเกี่ยวกับการลงทะเบียนใบรับรอง CA หรือคีย์/ใบรับรองใหม่ที่ การลงทะเบียนคีย์และใบรับรองสำหรับการสื่อสารผ่านเครือข่าย โปรดทราบว่าคุณต้องกำหนดค่า SNTP สำหรับเครื่องก่อนที่เครื่องจะใช้วิธีนี้ การดำเนินการตั้งค่า SNTP |
 |
ระบบจะใช้โมดูลการเข้ารหัสที่ได้รับการรับรอง FIPS140-2 เรียบร้อยแล้ว โดยไม่คำนึงถึงการตั้งค่าของ [Format Encryption Method to FIPS 140-2] (วิธีการเข้ารหัสรูปแบบไปยัง FIPS 140-2) สำหรับการสื่อสาร IPSec เพื่อทำให้การสื่อสาร IPSec เป็นไปตาม FIPS 140-2 คุณต้องตั้งค่าความยาวคีย์ของทั้ง DH และ RSA สำหรับการสื่อสาร IPSec เป็น 2,048 บิตหรือยาวกว่านั้นในสภาพแวดล้อมเครือข่ายที่มีเครื่องอยู่ สามารถระบุได้เฉพาะความยาวคีย์สำหรับ DH จากเครื่อง จดบันทึกเมื่อกำหนดค่าสภาพแวดล้อมของคุณ เนื่องจากไม่มีการตั้งค่าสำหรับ RSA ในเครื่อง คุณสามารถลงทะเบียนนโยบายความปลอดภัยได้สูงสุด 10 รายการ |
การเปิดใช้งาน IPSec
1
เริ่มการทำงานของ UI ระยะไกล การเริ่มต้น UI ระยะไกล
2
คลิก [Settings/Registration] (การตั้งค่า/การลงทะเบียน) บนหน้าพอร์ทัล หน้าจอ UI ระยะไกล
3
คลิก [Network Settings] (การตั้งค่าเครือข่าย)
[IPSec Settings] (การตั้งค่า IPSec)
[IPSec Settings] (การตั้งค่า IPSec)4

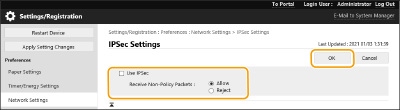

เลือก [Use IPSec] (ใช้ IPSec) และคลิก [OK] (ตกลง)
หากต้องการรับเฉพาะแพคเก็ตที่สอดคล้องกับนโยบายความปลอดภัย ให้เลือก [Reject] (ปฏิเสธ) สำหรับ [Receive Non-Policy Packets] (รับแพคเก็ตที่ไม่ใช่นโยบาย)
การลงทะเบียนนโยบาย
1
เริ่มการทำงานของ UI ระยะไกล การเริ่มต้น UI ระยะไกล
2
คลิก [Settings/Registration] (การตั้งค่า/การลงทะเบียน) บนหน้าพอร์ทัล หน้าจอ UI ระยะไกล
3
คลิก [Network Settings] (การตั้งค่าเครือข่าย) [IPSec Policy List] (รายการนโยบาย IPSec)
[IPSec Policy List] (รายการนโยบาย IPSec)4
คลิก [Register New IPSec Policy] (ตกลง)
5

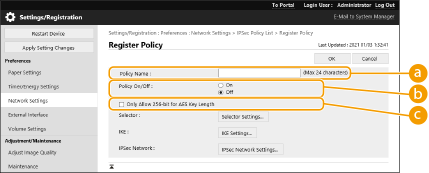

กำหนดนโยบาย
[Policy Name] (ไลบรารีแอปพลิเคชัน)ป้อนชื่อเพื่อระบุนโยบาย
[Policy On/Off] (ไลบรารีแอปพลิเคชัน)เลือก [On] (เปิด) เพื่อเปิดใช้งานนโยบายที่ลงทะเบียน
[Only Allow 256-bit for AES Key Length] (ไลบรารีแอปพลิเคชัน)เลือกช่องทำเครื่องหมายนี้เพื่อจำกัดความยาวคีย์ของวิธีการเข้ารหัส AES ไว้ที่ 256 บิตและเป็นไปตามมาตรฐานการตรวจสอบสิทธิ์ CC
6
กำหนดค่าพารามิเตอร์แอปพลิเคชัน IPSec

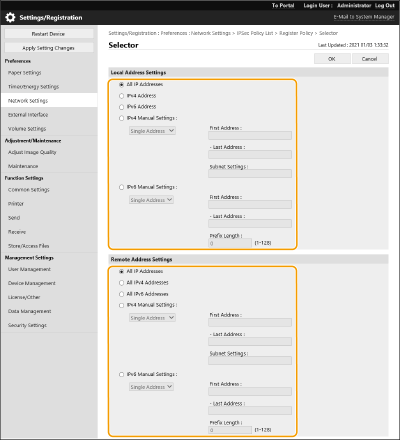

1 | คลิก [Selector Settings] (ตกลง) | ||||||||||||||
2 | ระบุที่อยู่ IP ที่จะใช้นโยบาย IPSec ระบุที่อยู่ IP ของเครื่องนี้ใน [Local Address] (ที่อยู่ภายใน) และระบุที่อยู่ IP ของเครื่องที่มีการสื่อสารข้อมูลระหว่างกันใน [Remote Address] ที่อยู่ระยะไกล
| ||||||||||||||

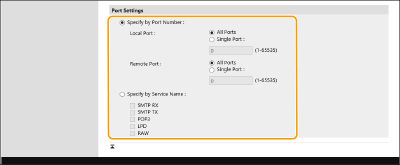

3 | ระบุพอร์ตที่จะใช้งาน IPSec  เลือก [Specify by Port Number] (ระบุตามหมายเลขพอร์ต) เพื่อใช้หมายเลขพอร์ตเมื่อระบุพอร์ตที่จะใช้งาน IPSec หรือเลือก [All Ports] (พอร์ตทั้งหมด) เพื่อใช้ IPSec กับหมายเลขพอร์ตทั้งหมด หากต้องการใช้ IPSec กับหมายเลขพอร์ตที่เฉพาะเจาะจง [Single Port] (พอร์ตเดียว) และป้อนหมายเลขพอร์ต ให้ระบุพอร์ตของเครื่องนี้ใน [Local Port] (พอร์ตภายใน) และระบพอร์ตของเครื่องที่มีการสื่อสารระหว่างกันใน [Remote Port] (พอร์ตระยะไกล) ในการระบุพอร์ตที่จะใช้ IPSec ตามชื่อบริการ ให้เลือก [Specify by Service Name] (ระบุโดยชื่อบริการ) และเลือกบริการที่จะใช้ | ||||||||||||||
4 | คลิก [OK] (ตกลง) |
7
กำหนดการตั้งค่าการรับรองความถูกต้องและการเข้ารหัส

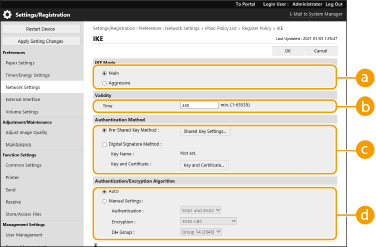

1 | คลิก [IKE Settings] (ตกลง) | ||||||||||
2 | กำหนดการตั้งค่าที่จำเป็น  [IKE Mode]เลือกโหมดการทำงานสำหรับโปรโตคอลการแลกเปลี่ยนคีย์ การรักษาความปลอดภัยจะมีประสิทธิภาพมากขึ้นหากคุณเลือก [Main] (หลัก) เนื่องจากเซสชัน IKE ถูกเข้ารหัส แต่ความเร็วของเซสชันนั้นจะช้ากว่าหากใช้ [Aggressive] (แบบรุก) ซึ่งไม่ได้เข้ารหัสทั้งเซสชัน [Validity]กำหนดระยะเวลาหมดอายุของ IKE SA ที่สร้างขึ้น [Authentication Method]เลือกวิธีการรับรองความถูกต้องหนึ่งวิธีจากรายการที่อธิบายไว้ด้านล่าง
 [Authentication/Encryption Algorithm]เลือก [Auto] (อัตโนมัติ) หรือ [Manual Settings] (การตั้งค่าด้วยตนเอง) เพื่อตั้งค่าวิธีระบุอัลกอริทึมการรับรองความถูกต้องและการเข้ารหัสสำหรับ IKE phase 1 หากคุณเลือก [Auto] (อัตโนมัติ) ระบบจะตั้งค่าอัลกอริทึมโดยอัตโนมัติซึ่งทั้งเครื่องนี้และเครื่องที่มีการสื่อสารระหว่างกันสามารถใช้งานได้ หากคุณต้องการระบุอัลกอริทึมเฉพาะ ให้เลือก [Manual Settings] (การตั้งค่าด้วยตนเอง) และกำหนดการตั้งค่าด้านล่าง
| ||||||||||
3 | คลิก [OK] (ตกลง) |
|
เมื่อตั้งค่า [IKE Mode] (โหมด IKE) เป็น [Main] (หลัก) บนหน้าจอ [IKE] และตั้งค่า [Authentication Method] (วิธีการรับรองความถูกต้อง) เป็น [Pre-Shared Key Method] (วิธีใช้คีย์ที่กำหนดให้ใช้ร่วมกัน) ข้อจำกัดต่อไปนี้จะมีผลใช้งานเมื่อลงทะเบียนนโยบายความปลอดภัยหลายรายการ วิธีใช้คีย์ที่กำหนดให้ใช้ร่วมกัน: เมื่อระบุที่อยู่ IP ระยะไกลหลายรายการที่จะใช้นโยบายความปลอดภัย คีย์ที่ใช้ร่วมกันทั้งหมดสำหรับนโยบายความปลอดภัยนั้นจะเหมือนกัน (ซึ่งจะใช้ไม่ได้เมื่อระบุที่อยู่เดียว) ลำดับความสำคัญ: เมื่อระบุที่อยู่ IP ระยะไกลหลายรายการที่จะใช้นโยบายความปลอดภัย ลำดับความสำคัญของนโยบายความปลอดภัยนั้นจะอยู่ต่ำกว่านโยบายความปลอดภัยที่ระบุไว้สำหรับที่อยู่เดียว |
8
กำหนดการตั้งค่าการสื่อสาร IPSec

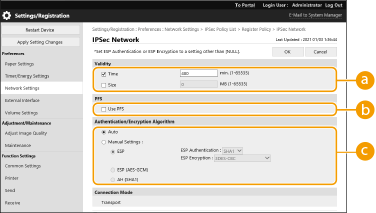

1 | คลิก [IPSec Network Settings] (ตกลง) | ||||||
2 | กำหนดการตั้งค่าที่จำเป็น  [Validity]กำหนดระยะเวลาหมดอายุของ IPSec SA ที่สร้างขึ้น คุณต้องตั้งค่า [Time] (เวลา) หรือ [Size] (ขนาด) หากคุณตั้งค่าทั้งสองรายการ ค่าของการตั้งค่าใดที่มาถึงก่อนจะมีผลใช้งาน [PFS]หากคุณเลือก [Use PFS] (ใช้ PFS) ความลับของคีย์เข้ารหัสจะเพิ่มขึ้นแต่ความเร็วในการสื่อสารจะช้าลง นอกจากนี้ คุณจะต้องเปิดใช้งานฟังก์ชัน Perfect Forward Secrecy (PFS) บนอุปกรณ์ที่มีการสื่อสารระหว่างกัน [Authentication/Encryption Algorithm]เลือก [Auto] (อัตโนมัติ) หรือ [Manual Settings] (การตั้งค่าด้วยตนเอง) เพื่อตั้งค่าวิธีระบุอัลกอริทึมการรับรองความถูกต้องและการเข้ารหัสสำหรับ IKE phase 2 หากคุณเลือก [Auto] (อัตโนมัติ) ระบบจะตั้งค่าอัลกอริทึมการรับรองความถูกต้องและการเข้ารหัส ESP โดยอัตโนมัติ หากคุณต้องการระบุวิธีการรับรองความถูกต้องเฉพาะ ให้เลือก [Manual Settings] (การตั้งค่าด้วยตนเอง) และเลือกวิธีการรับรองความถูกต้องหนึ่งวิธีจากรายการด้านล่าง
| ||||||
3 | คลิก [OK] (ตกลง) |
9
คลิก [OK] (ตกลง)
10
เปิดใช้งานนโยบายที่ลงทะเบียนไว้และตรวจสอบลำดับความสำคัญ
จะมีการใช้งานนโยบายตามลำดับที่ระบุไว้โดยเริ่มจากด้านบน หากคุณต้องการเปลี่ยนลำดับความสำคัญ ให้เลือกนโยบายในรายการและคลิก [Raise Priority] (เพิ่มลำดับความสำคัญ) หรือ [Lower Priority] (ลดลำดับความสำคัญ)
|
การจัดการนโยบาย IPSecคุณสามารถแก้ไขนโยบายได้บนหน้าจอที่แสดงในขั้นตอนที่ 4 หากต้องการแก้ไขรายละเอียดของนโยบาย ให้คลิกชื่อนโยบายในรายการ หากต้องการปิดใช้งานนโยบาย ให้คลิกชื่อนโยบายในรายการ เลือก [Off] (ปิด) สำหรับ [Policy On/Off] (การเปิด/ปิดนโยบาย) คลิก [OK] (ตกลง)หากต้องการลบนโยบาย ให้เลือกนโยบายในรายการ คลิก [Delete] (ลบ) [OK] (ตกลง)การใช้แผงควบคุมการทำงานคุณยังสามารถเปิดใช้งานหรือปิดใช้งานการสื่อสาร IPSec จากตัวเลือก <ตั้งค่า> ในหน้าจอ <Home> <การตั้งค่า IPSec> การนำเข้า/การส่งออกเป็นชุดคุณสามารถนำเข้า/ส่งออกการตั้งค่านี้กับรุ่นที่รองรับการนำเข้าการตั้งค่านี้แบบเป็นชุด การนำเข้า/ส่งออกข้อมูลการตั้งค่า การตั้งค่านี้รวมอยู่ใน [Settings/Registration Basic Information] (การตั้งค่า/การลงทะเบียนข้อมูลพื้นฐาน) เมื่อทำการส่งออกเป็นชุด การนำเข้า/ส่งออกการตั้งค่าทั้งหมด |
