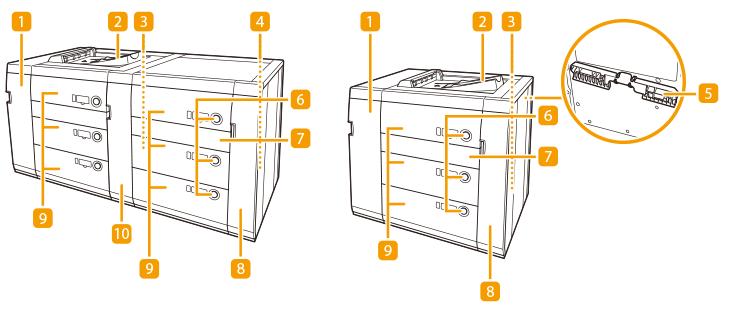

POD Papiermagazin E/Zweites POD Papiermagazin E

Vordere Abdeckung (Pufferdurchlauf)

Ausschussfach

Hauptschalter des POD Papiermagazin E

Hauptschalter des Zweites POD Papiermagazin E

Kassettenkit für Registerblätter E

Öffnungstaste

Abdeckung des horizontalen Pass

Vordere rechte Abdeckung

Papiermagazin

Abdeckung des Tandem-Pass

Erden Sie das "POD Papiermagazin E"/"Zweites POD Papiermagazin E" unbedingt, bevor Sie den Netzstecker mit der Stromquelle verbinden. Achten Sie außerdem darauf, den Netzstecker von der Stromquelle zu entfernen, bevor Sie die Erdverbindung auflösen. Legen Sie keine schweren Gegenstände auf das "POD Papiermagazin E"/"Zweites POD Papiermagazin E". Das kann zu einer Beschädigung führen. Achten Sie beim Umgang mit Papier darauf, dass Sie sich durch die Papierkanten keine Schnittverletzungen an den Händen zuziehen.

Wenn sich das Gerät im Schlafmodus befindet, lässt sich das Papiermagazin möglicherweise nicht öffnen. Aktivieren Sie in diesem Fall das Gerät wieder und drücken Sie dann die Öffnungstaste am "POD Papiermagazin E"/"Zweites POD Papiermagazin E".

Informationen zu den Basisgewichten und Papierformaten, die verwendet werden können, finden Sie unter "POD Papiermagazin E" in Verfügbare Papiertypen.

Einlegen von Papier in das POD Papiermagazin E

Der Anheber in den Papiermagazinen hebt und senkt sich automatisch. Achten Sie beim Einlegen von Papier darauf, dass Sie sich nicht die Finger klemmen, da dies zu Verletzungen führen kann.

Das Display mit der Aufforderung zum Nachfüllen von Papier erscheint auch auf dem Display, wenn das Magazin nicht vollständig eingeschoben ist. Schieben Sie das Magazin vollständig ein. Legen Sie die folgenden Papiertypen nicht in das Papiermagazin ein. Andernfalls kann es zu einem Papierstau kommen. Stark gewelltes oder zerknittertes Papier Dünnes Strohpapier Schweres Papier (mehr als 500 g/m2) Dünnes Papier (weniger als 60 g/m2) Mit einem Thermodrucker bedrucktes Papier Die Rückseite von mit einem Thermotransferdrucker bedrucktem Papier Wenn nicht genug Papiervorrat in der Papierzufuhr ist, kann die Verwendung von beschichtetem Papier mit einem Gewicht von 90 g/m2 oder weniger oder von unbeschichtetem Papier mit einem Gewicht von 60 g/m2 zu zerknittertem Papier oder gefalteten Ecken führen. Vermeiden Sie die Verwendung dieses Papiers, wenn [] für die verbliebene Papiermenge angezeigt wird. Wenn das Papier bei vertikaler Ausrichtung (im Hochformat) zerknittert wird, führen Sie das Papier in der horizontalen Ausrichtung (im Querformat) zu. Fächern Sie die Seiten unbedingt gut auf, bevor Sie sie einlegen. Dünnes Papier, Recyclingpapier, vorgelochtes Papier, schweres Papier, OHP-Folien, Klarsichtfilm, lichtdurchlässige Folien und Registerblätter sollten vor dem Einlegen besonders sorgfältig aufgefächert werden. Wenn das Papier ausgeht und der Druck angehalten wird, während Sie mit einer Hefteinstellung drucken, entfernen Sie nicht die ausgegebenen Blätter, die darauf warten, geheftet zu werden. (Der Druckvorgang mit Heften wird fortgesetzt, nachdem Sie Papier nachgefüllt haben.) Heben Sie den Anheber in den Papiermagazinen nicht an, während das System über den Hauptschalter eingeschaltet ist, da dies zu einer Fehlfunktion oder Beschädigung des Systems führen kann. Wenn Sie den Anheber anheben müssen, zum Beispiel weil Gegenstände in das Magazin gefallen sind, schalten Sie das System mit geöffneten Papiermagazinen über den Hauptschalter aus. Anweisungen zum Abschalten des Systems finden Sie im Abschnitt Ausschalten der Einheit.

Das optionale "Kassettenkit für Registerblätter E" ist erforderlich, um das Registerpapier im Papiermagazin einzulegen. Sie können Papier im benutzerdefinierten Format einlegen, wenn beide Seiten des Papiers zwischen 182 mm und 487,7 mm lang und zwischen 182 mm und 330,2 mm breit sind. Sie können kein Papier im benutzerdefinierten Format einlegen, wenn eine der Seiten kleiner oder größer als die Papierformate ist, die eingelegt werden können. Wenn die Aufforderung zum Einlegen von Papier während des Druckvorgangs angezeigt wird, werden die restlichen Drucke automatisch erstellt, nachdem Sie das richtige Papier eingelegt haben. Wenn Sie eine andere Papierzufuhr wählen, werden die restlichen Drucke ausgeführt, nachdem Sie die Taste <OK> berührt haben. Wenn Sie den Druckvorgang abbrechen möchten, berühren Sie die Taste <Abbrechen>. Wenn Sie den Papiertyp zum Einlegen in das "POD Papiermagazin E" von Normalpapier zu beschichtetem Papier verändern, müssen Sie möglicherweise einen Moment warten, weil die Temperatur der warmen Luft, die den Papierstapel auffächert, erst geregelt werden muss. Überprüfen Sie die Anleitung zur Handhabung von Spezialmedien und nehmen Sie die entsprechenden Einstellungen für das Papier vor, das in "POD Papiermagazin E" eingelegt werden soll.

Wenn Sie das Papiermagazin schließen, achten Sie darauf, dass Sie Ihre Finger nicht einklemmen, da dies zu Verletzungen führen kann.

Legen Sie kein Papier in das Papiermagazin ein, das bereits bedruckt wurde, da dies zu Fehlfunktionen oder Beschädigungen des Geräts führen kann. Justieren Sie in den folgenden Situationen die Papierformatplatten entsprechend dem Format des eingelegten Papiers. Ändern des Papierformats für das POD Papiermagazin E Wenn Sie Papier zum ersten Mal in das Papiermagazin einlegen. Wenn Sie Papier einlegen und die Kanten des Papierstapels im Papiermagazin gewellt werden oder wenn Abstände zwischen der Papierkante und den Papierformatplatten bestehen, weil das Format des eingelegten Papiers nicht dem Papierformat entspricht, auf das die Papierformatplatten momentan eingestellt sind. Setzen Sie die Rückseite der Halterung der hinteren Kante beim Einlegen von Papier in das Papiermagazin keinen harten Stößen aus, da dies zu Fehlfunktionen oder Beschädigungen des Systems führen kann. Setzen Sie das Papiermagazin beim Öffnen/Schließen des Papiermagazins keinen harten Stößen aus, da dies zu einer Fehlfunktion, Beschädigung des Geräts oder zu einer Fehlausrichtung des Bildes führen kann. Legen Sie kein inkompatibles Papier in das "POD Papiermagazin E" ein. Andernfalls kann es zu Papierstaus kommen. Verfügbare Papiertypen Glätten Sie das Papier, wenn es wellig ist, bevor Sie es in das Papiermagazin einlegen. Legen Sie nie Papier oder irgendwelche anderen Gegenstände in den freien Bereich im Papiermagazin neben den Papierstapel, da dies zu Fehlfunktionen oder Schäden am System führen kann. Im Inneren von "POD Papiermagazin E" befindet sich ein Papiergebläse. Stecken Sie keine Büroklammern oder anderen Fremdkörper in die Gebläseöffnung. Sie werden keine Ausdrucke erstellen können, wenn Sie Papier über die Füllhöhenmarkierung () hinaus einlegen oder wenn Sie die Papierkassette nicht vollständig in das Papiermagazin hineinschieben. Achten Sie darauf, dass die Höhe des Papierstapels die Ladegrenzmarkierung () nicht übersteigt. Prüfen Sie stets, ob das Papiermagazin korrekt positioniert ist. Wenn der erste Ausgabebogen nicht auf das Ausgabefach reibungslos ausgegeben werden kann, empfehlen wir Ihnen, ein leeres Blatt gleicher Größe oder größer als der ausgegebene Papierbogen im Voraus ins Ausgabefach zu legen.

Vergewissern Sie sich beim Einlegen von Papier in ein Papiermagazin, dass die Einstellung für das Papierformat mit dem Format des eingelegten Papiers übereinstimmt. Wenn auf der Verpackung des Papiers Hinweise zur Richtung beim Einlegen gegeben werden, folgen Sie diesen Hinweisen. Die Papierseite, die im Papiermagazin nach unten weist, ist diejenige, die bedruckt wird. Wenden Sie bei Problemen beim Drucken den Papierstapel und legen Sie ihn erneut ein. Strukturiertes Papier, einseitig beschichtetes Papier und Papier, das auf Vorder- und Rückseite unterschiedlich bedruckt ist, kann jedoch nicht gewendet werden. Wechseln Sie solches Papier durch neues aus. Weitere Informationen zur Ausrichtung von bereits bedrucktem Papier (Papier mit Briefköpfen oder Mustern) finden Sie im Abschnitt Ausrichtung des einzulegenden Papiers. Verpacken Sie restliches Papier bitte fest in der Originalverpackung und lagern Sie es an einem trockenen, vor direkter Sonneneinstrahlung geschützten Ort. Wenn der Papiervorrat erschöpft ist und der Druckvorgang gestoppt wird, legen Sie einen neuen Stapel Papier ein. Der Druckvorgang wird anschließend automatisch fortgesetzt. Vergewissern Sie sich, dass Sie das Papier richtig in den Stapelbereich eingelegt haben, wenn Sie das Papiermagazin öffnen. Wenn das Papier nicht richtig eingelegt wurde oder Papier im Stapelbereich verbleibt, legen Sie das Papier erneut richtig ein. Andernfalls kann dies dazu führen, dass das Papier gefaltet wird oder ein Papierstau auftritt.

Ändern des Papierformats für das POD Papiermagazin E

Drücken Sie  (Einstellungen/Speicherung)  <Präferenzen>  <Einstellungen Papier>  <Einstellungen Papier> und registrieren Sie das gewünschte Papierformat.

1	Betätigen Sie den Knopf an dem Papiermagazin, für das Sie das Papierformat ändern möchten, und ziehen Sie dann das Papiermagazin heraus.
2	Vergewissern Sie sich, dass sich die innere Hebeeinheit bis zur Papiereinlegeposition senkt.

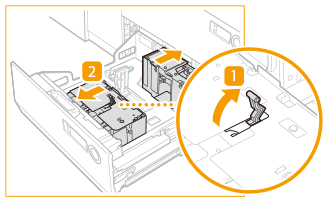

1	Heben Sie die Sperre der Papierformatplatten auf.
2	Schieben Sie die Papierformatplatten an eine Position, in der sie das eingelegte Papier freigeben.

1	Stellen Sie das Papier des Zielformats auf eine Höhe von ca. 10 mm ein.

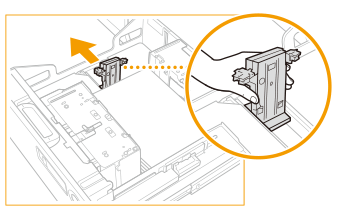

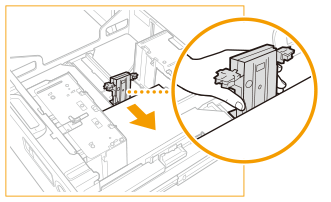

2	Schieben Sie die Papierformatplatten (vorne) und die Papierformatplatten (hinten) so, dass sie dem Papierformat entsprechen.

Legen Sie kein Papier in das Papiermagazin ein, das bereits bedruckt wurde, da dies zu Fehlfunktionen oder Beschädigungen des Geräts führen kann. Setzen Sie die Rückseite der Halterung der hinteren Kante beim Einlegen von Papier in das Papiermagazin keinen harten Stößen aus, da dies zu Fehlfunktionen oder Beschädigungen des Systems führen kann. Setzen Sie das Papiermagazin beim Öffnen/Schließen des Papiermagazins keinen harten Stößen aus, da dies zu einer Fehlfunktion, Beschädigung des Geräts oder zu einer Fehlausrichtung des Bildes führen kann. Stellen Sie die äußere Formatwechselplatte, die innere Formatwechselplatte und die Hinterkantenhalterung korrekt ein, um Papierstau, verschmutzte Ausdrucke oder Verschmutzung des Geräteinneren zu vermeiden. Legen Sie kein inkompatibles Papier in das "POD Papiermagazin E" ein. Andernfalls kann es zu Papierstaus kommen. Verfügbare Papiertypen Glätten Sie das Papier, wenn es wellig ist, bevor Sie es in das Papiermagazin einlegen. Legen Sie nie Papier oder irgendwelche anderen Gegenstände in den freien Bereich im Papiermagazin neben den Papierstapel, da dies zu Fehlfunktionen oder Schäden am System führen kann. Im Inneren von "POD Papiermagazin E" befindet sich ein Papiergebläse. Stecken Sie keine Büroklammern oder anderen Fremdkörper in die Gebläseöffnung. Wenn der Papierstapel höher als die Ladegrenzmarkierung () ist oder die Kassette nicht vollständig im Magazin ist, können Sie nicht drucken. Achten Sie darauf, dass die Höhe des Papierstapels die Ladegrenzmarkierung () nicht übersteigt. Prüfen Sie stets, ob das Papiermagazin korrekt positioniert ist. Wenn der erste Ausgabebogen nicht auf das Ausgabefach reibungslos ausgegeben werden kann, empfehlen wir Ihnen, ein leeres Blatt gleicher Größe oder größer als der ausgegebene Papierbogen im Voraus ins Ausgabefach zu legen.

Wenn Anweisungen auf dem Papierpaket sind, befolgen Sie diese Anweisungen vor dem Einlegen. Die Papierseite, die im "POD Papiermagazin E" nach unten weist, ist diejenige, die bedruckt wird. Bei Problemen wie schlechter Druckqualität oder Papierstaus wenden Sie den Papierstapel und legen Sie ihn erneut ein. Einen Stapel Leinwandpapier, einseitig beschichtetes Papier und bereits bedrucktes Papier können Sie nicht wenden. Wechseln Sie in diesem Fall das Papier aus. Wenn Sie Papier einlegen, achten Sie darauf, dass die Papierstapelhöhe 20 mm nicht überschreitet. Wenn die Höhe des Papierstapels 20 mm überschreitet, können sich die Kanten des Papierstapels wellen oder einknicken, was zu schlechter Druckqualität führen kann.

Einlegen von Briefumschlägen in POD Papiermagazin E

Verfügbarer Briefumschlagtyp und Beladungsgrenze

Drücken Sie  (Einstellungen/Speicherung)  <Präferenzen>  <Einstellungen Papier>  <Einstellungen Papier> und registrieren Sie das gewünschte Papierformat.

Einzugsrichtung der Briefumschläge

Bei Verwendung von Kakugata 2

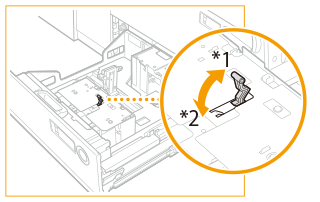

*1 Einzugrichtung *2 Druckseite nach unten

Legen Sie kein Papier in das Papiermagazin ein, das bereits bedruckt wurde, da dies zu Fehlfunktionen oder Beschädigungen des Geräts führen kann. Glätten Sie die Briefumschläge, wenn sie wellig sind, bevor Sie sie in das Papiermagazin einlegen. Prüfen Sie stets, ob das Papiermagazin korrekt positioniert ist. Legen Sie nie Papier oder irgendwelche anderen Gegenstände in den freien Bereich des Papiermagazins. Dies könnte Papierstaus verursachen.
