Quando la stanza in cui è installata la macchina è fredda ma si riscalda rapidamente, potrebbero formarsi delle gocce d'acqua (condensa) all'interno della macchina. Questo può determinare un notevole peggioramento della qualità dell'immagine copiata, l'impossibilità di acquisire correttamente un originale o l'assenza di immagini stampate nelle copie.

Luoghi vicini a computer o ad altre apparecchiature elettroniche di precisione.

Le interferenze elettriche e le vibrazioni generate dalla macchina durante la stampa possono influire negativamente sul funzionamento delle altre apparecchiature.

Luoghi vicini a televisori, radio o ad altre apparecchiature elettroniche analoghe.

La macchina può interferire con la ricezione dei segnali audio e video. Inserire la spina di alimentazione in una presa dedicata e mantenere il maggiore spazio possibile tra la macchina e le altre apparecchiature elettroniche.

Luoghi vicini a umidificatori a ultrasuoni o a umidificatori a nebulizzazione.

Fare attenzione al layout di installazione e all'ambiente operativo quando si installa la macchina nei seguenti luoghi.

Luoghi vicini ad apparecchiature (*) che rilasciano sostanze volatili.

Le sostanze volatili possono entrare nella macchina e influire sulla qualità dell'immagine.
Se si utilizzano tali apparecchiature, consultare il rivenditore autorizzato Canon o il rappresentante dell'assistenza locale prima dell'uso.

*Esempio: apparecchiature che utilizzano adesivi a caldo (rilegatrici o laminatrici), apparecchiature per aromi, copiatrici diazo ecc.

Installazione di macchine multiple

Se si installano più macchine vicine tra loro, consultare il proprio rivenditore autorizzato Canon o il rappresentante dell'assistenza locale in merito al layout di installazione prima di procedere all'installazione, in modo che la sezione di aspirazione dell'aria di una macchina non sia troppo vicina alla sezione di scarico di altre macchine.

Non rimuovere i piedini di livellamento.

Non rimuovere i piedini di livellamento dopo l'installazione della macchina.
Se si posiziona un carico sulla parte anteriore della macchina e i cassetti carta, i paper deck e le unità all'interno dell'unità principale sono estratti, la macchina potrebbe cadere in avanti. Per evitare che questo accada, assicurarsi che i piedini di livellamento siano in posizione.

Luce solare diretta

Non installare la macchina in un luogo esposto a luce solare diretta.
Se non è possibile fare diversamente, proteggere la macchina con delle tende. Assicurarsi che le tende non ostruiscano le prese d'aria o le feritoie di ventilazione della macchina, e che non interferiscano con il cavo elettrico o l'alimentazione.

Illuminazione

Si raccomanda di installare la macchina in un luogo con almeno 500 lux (75 cm dal pavimento) per il normale funzionamento e la manutenzione.

Percorso per la consegna

Per informazioni sulle dimensioni e sul peso di imageRUNNER ADVANCE DX 8905 / 8995 / 8986 e sulle relative opzioni, vedere Dimensioni, pesi e larghezza del corridoio richiesti per la rotazione di ciascuna periferica. Verificare che lo spazio libero e la resistenza del pavimento richiesti siano sufficienti per poter consegnare la macchina.

Struttura del pavimento

Valori standard della struttura del pavimento

Metodi di misurazione per ogni valore standard

Struttura del pavimento

Il pavimento su cui la macchina sarà installata deve avere un carico sostenibile di almeno 300 kg/m2. Se il pavimento non ha questo livello di carico, la macchina può essere installata vicino a un pilastro o a una trave. Consultare il proprio imprenditore edile prima di installare la macchina.
Il peso della macchina sarà concentrato principalmente sul pavimento attraverso il regolatore e le ruote. Raccomandiamo l'uso di un tappetino per distribuire il peso.
Raccomandiamo anche l'uso di un tappetino quando si installa la macchina su un pavimento in legno o moquette. Per informazioni sui tappetini, contattare il proprio rivenditore.
Non installare la macchina su un pavimento o una piattaforma instabile.

Valori standard della struttura del pavimento

Assicurarsi di installare imageRUNNER ADVANCE DX 8905 / 8995 / 8986 e le apparecchiature opzionali su un pavimento che soddisfa il seguente requisito.

Resistenza del pavimento	La quantità di sprofondamento nel pavimento deve essere di 4 mm o meno, se si applica su di esso un carico di 600 kg/m2. Se questo requisito non è soddisfatto, utilizzare parzialmente le piastre per pavimento. * Utilizzare le piastre per pavimento se la macchina è installata su un tappeto, un pavimento in legno o in gomma. * A seconda della quantità di sprofondamento nel pavimento, impilare le piastre per pavimento per ridurre la differenza di altezza dei giunti.
Planarità del pavimento	La planarità in un'area rettangolare arbitraria di 1.100 mm x 530 mm deve essere di 4 mm o meno.
Intervallo verticale pavimento	L'intervallo verticale tra due punti arbitrari di 1.000 mm di intervallo deve essere di 3 mm o meno. (La quantità di sprofondamento nel pavimento non è inclusa.)
Inclinazione del pavimento	L'inclinazione tra due punti arbitrari di 1.600 mm di intervallo deve essere di 3 mm o meno.

Metodi di misurazione per ogni valore standard

I valori standard sono misurati secondo le seguenti procedure.
Utilizzare una piastra di ferro come piastra per pavimento, di 890 mm x 487,5 mm di dimensioni, 13 kg di peso e 4 mm di spessore.

Carico supportato dal pavimento

Confermare le specifiche del carico supportato dal pavimento all'appaltatore dell'edificio in cui è prevista l'installazione della macchina.

Resistenza del pavimento

Preparare una piastra per pavimento e metterla sul luogo in cui si prevede di installare la macchina. Misurare la quantità di sprofondamento nel pavimento quando due adulti (circa 150 kg) salgono sulla piastra. Da questa misurazione, stimare la quantità di sprofondamento nel pavimento quando la macchina è installata facendo un calcolo proporzionale.

Metodo di calcolo

Ogni parametro è specificato come segue:
t: altezza dal pavimento alla superficie superiore della piastra per pavimento
Δt: altezza dal pavimento alla superficie superiore della piastra del pavimento quando viene applicato il carico
Ts (mm/kgf): costante della quantità stimata di sprofondamento nel pavimento
Ts (ME): quantità di sprofondamento nel pavimento dove questa macchina è installata

Prima di tutto, calcolare la costante della quantità stimata di sprofondamento nel pavimento.
Ts (mm/kgf) = (t - Δt)/150
Utilizzando questa costante, stimare la quantità di sprofondamento nel pavimento dove è installata questa macchina.
Ts (ME) = (214 (kgf)/2) x Ts (mm/kgf)

Esempio

Nel caso di

t = 4 mm Δt = 3 mm

La costante della quantità stimata di sprofondamento nel pavimento è calcolata come mostrato di seguito.

(4 - 3)/150 = 0.006

In questo esempio, la quantità stimata di sprofondamento nel pavimento dove è installata questa macchina è di 0,642 mm con la seguente formula.

Ts (ME) = (214 (kgf)/2) x 0,006 = 0,642

Se si collega il POD Deck Lite-C opzionale all'unità principale, POD Deck Lite-C deve essere installato in una posizione più in basso rispetto all'unità principale. Come per la descrizione precedente, la differenza tra la quantità stimata di sprofondamento nel pavimento dove è installata l'unità principale e quella nel pavimento dove è installato POD Deck Lite-C deve essere 4 mm o meno. Inoltre, se POD Deck Lite-C è installato in una posizione più in alto rispetto all'unità principale, mettere le piastre del pavimento solo sotto l'unità principale per ridurre la differenza.

Planarità del pavimento

Mettere una piastra sul pavimento dove si prevede di installare la macchina, e posizionare la livella semplificata al centro di essa. Per rendere orizzontale la piastra del pavimento, inserire alcuni distanziatori (monete) sotto i punti A o B della piastra del pavimento, come mostrato nell'illustrazione qui sotto. Calcolare la planarità del pavimento dallo spessore dei distanziatori e dal loro numero.

: livello semplificato

Metodo di calcolo

Usare monete che hanno lo stesso spessore di un distanziatore.
Ogni parametro è specificato come segue:
t (mm): spessore del distanziatore
a: numero dei distanziatori inseriti sotto A
b: numero dei distanziatori inseriti sotto B
Quando a > b, la planarità del pavimento si calcola con la seguente formula.
t x a (mm)

Esempio

Le monete di 1 mm di spessore sono usate come distanziatore.

Se si inseriscono due distanziatori sotto A e non si inserisce nulla sotto B per rendere orizzontale la piastra del pavimento, la planarità del pavimento è di 2 mm.

Intervallo verticale del pavimento
(Questo metodo è usato quando
c'è un gradino nel pavimento.)

Sistemare due piastre per pavimenti una accanto all'altra e metterle sul pavimento dove si prevede di installare la macchina. Secondo il metodo di misurazione della "Planarità del pavimento", mettere una piastra del pavimento in orizzontale. Poi, mettetene un'altra orizzontalmente allo stesso modo. Misurare la differenza di altezza tra le due piastre del pavimento.


Attenzione alla misurazione Mettete le due piastre del pavimento con il lato lungo allineato. : intervallo verticale pavimento: H

Inclinazione del pavimento
(Questo metodo è usato quando il pavimento è leggermente inclinato.)

Sistemare due piastre per pavimenti una accanto all'altra e metterle sul pavimento dove si prevede di installare la macchina. Secondo il metodo di misurazione della "planarità del pavimento", mettere una piastra in orizzontale. Successivamente, inserire i distanziatori (monete) sotto un'altra piastra del pavimento per posizionare la piastra orizzontalmente alla stessa altezza di quella che precedentemente posizionata. In questo caso, inserire i distanziatori nella posizione arbitraria del bordo della piastra del pavimento. Misurare l'inclinazione del pavimento con lo spessore dei distanziatori più lontani dal punto di riferimento (il punto determinato come punto di riferimento dell'altezza).
(Si veda l'immagine sottostante.)


Attenzione alla misurazione Mettete le due piastre del pavimento con il lato lungo allineato. : inclinazione del pavimento: S : a (numero di monete) : punto di riferimento

Metodo di calcolo

Usare monete che hanno lo stesso spessore di un distanziatore. Ogni parametro è specificato come segue.

t (mm): spessore del distanziatore

a: numbero di distanziatori

La planarità del pavimento si calcola con la seguente formula.
S = t x a (mm)

Esempio

Le monete di 1 mm di spessore sono usate come distanziatore. Se si inseriscono tre distanziatori sotto la posizione più lontana dal punto di riferimento, l'inclinazione del pavimento è di 3 mm (= 1 mm x 3).

Spazio di installazione

Spazio necessario per l'installazione

Dimensioni, pesi e larghezza del corridoio richiesti per la rotazione di ciascuna periferica

Spazio necessario per l'installazione

Prevedere uno spazio sufficiente su ogni lato della macchina per un funzionamento senza limitazioni.

Inoltre, è necessario uno spazio di 5 mm tra ogni apparecchiatura per collegarle.

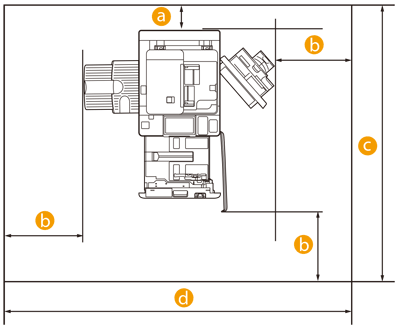

Configurazione standard (minima)

Quando è collegato il Copy Tray-R:

: 100 mm o più

: 500 mm o più

: 1.953 mm o più

: 2.533 mm o più

Spazio necessario sul retro

Assicurarsi di installare la macchina ad almeno 100 mm di distanza dalla superficie della parete per non ostacolare le operazioni sul retro della macchina stessa.

Lasciare libero il seguente spazio in base alla configurazione delle opzioni della macchina.

Quando si collega una delle opzioni di uscita/alimentazione indicate in "Configurazione completa (massima) di tutte le opzioni": 800 mm o più

Spazio richiesto nella parte anteriore e sinistra/destra

Assicurarsi di installare la macchina ad almeno 500 mm di distanza dalla superficie della parete per lasciare spazio libero per le operazioni di manutenzione

Lasciare libero il seguente spazio in base alla configurazione delle opzioni della macchina.

Quando si collega una delle opzioni di uscita/alimentazione indicate in "Configurazione completa (massima) di tutte le opzioni": 1.000 mm o più

Configurazione completa (massima)

Per le seguenti configurazioni della periferica

POD Deck Lite-C

Document Insertion Unit-R

Multi Function Professional Puncher-C

Paper Folding Unit-K

Booklet Finisher-AG

Booklet Trimmer-G

: 800 mm o più

: 1.000 mm o più

: 3.247 mm o più

: 7.068 mm o più

Spazio necessario sul retro

Assicurarsi di installare la macchina ad almeno 800 mm di distanza dalla superficie della parete per non ostacolare le operazioni sul retro della macchina stessa.

Lasciare libero il seguente spazio in base alla configurazione delle opzioni della macchina.

Quando nessuna delle opzioni di uscita/alimentazione indicate in "Configurazione completa (massima) di tutte le opzioni" viene collegata: 500 mm o più

Spazio richiesto nella parte anteriore e sinistra/destra

Assicurarsi di installare la macchina ad almeno 1.000 mm di distanza dalla superficie della parete per lasciare spazio libero per le operazioni di manutenzione.

Lasciare libero il seguente spazio in base alla configurazione delle opzioni della macchina.

Quando nessuna delle opzioni di uscita/alimentazione indicate in "Configurazione completa (massima) di tutte le opzioni" viene collegata: 500 mm o più

Dimensioni, pesi e larghezza del corridoio richiesti per la rotazione di ciascuna periferica

Nome prodotto	Dimensioni (L x P x A)	Grammatura	Larghezza del corridoio necessaria per la rotazione*1
imageRUNNER ADVANCE DX 8905 / 8995 / 8986	670 mm x 770 mm x 1.185 mm	Circa 214 kg (incluse la cartuccia di toner)	1.527 mm
POD Deck Lite-C	656 mm x 686 mm x 578 mm	Ca. 68 kg	1.450 mm
Paper Deck Unit-E	363 mm x 630 mm x 582 mm	Ca. 34 kg	1.227 mm
Staple Finisher-AG	800 mm* x 792 mm x 1.239 mm *Quando il vassoio ausiliario è esteso: 890 mm	Ca. 130 kg	1.626 mm
Booklet Finisher-AG	800 mm* x 792 mm x 1.239 mm *Quando il vassoio ausiliario è esteso: 1.060 mm	Ca. 180 kg	1.626 mm
Document Insertion Unit-R	746 mm x 793 mm x 1.407 mm	Ca. 61 kg	1.589 mm
Paper Folding Unit-K	336 mm x 793 mm x 1.190 mm	Ca. 71 kg	1.361 mm
Booklet Trimmer-G	1.835 mm x 794 mm x 1.044 mm (Nastro non incluso, vassoio di consegna incluso) 2.094 mm x 794 mm x 1.044 mm (Nastro e vassoio di consegna inclusi)	Ca. 152 kg	2.499 mm
Multi Function Professional Puncher-C	445 mm x 795 mm x 1.040 mm	Ca. 102 kg	1.540 mm
Staple Finisher-AC	527 mm* x 623 mm x 1.099 mm *Quando il vassoio ausiliario e il vassoio di rotazione sono estesi: 656 mm	Ca. 36 kg	1.316 mm
Booklet Finisher-AC	527 mm* x 623 mm x 1.099 mm *Quando il vassoio ausiliario e il vassoio di rotazione sono estesi: 656 mm	Ca. 60 kg	1.316 mm
Staple Finisher-X	654 mm* x 765 mm x 1.040 mm *Quando il vassoio ausiliario e il vassoio di rotazione sono estesi: 782 mm	Ca. 64 kg	1.506 mm
Booklet Finisher-X	767 mm* x 765 mm x 1.040 mm *Quando il vassoio ausiliario e il vassoio di rotazione sono estesi: 896 mm	Ca. 110 kg	1.583 mm
Copy Tray-R	223 mm* x 382 mm x 175 mm *Quando il vassoio ausiliario è esteso: 420 mm	Ca. 1,1 kg	-
Copy Card Reader	88 mm x 96 mm x 40 mm (esclusi kit di collegamento e cavo)	Circa 200 g (inclusi kit di collegamento e cavo)	-

*1 La larghezza minima richiesta per la tornitura è la lunghezza diagonale della macchina (apparecchiatura) + circa 500 mm.

Ambiente di installazione

Temperatura e condizioni di umidità

Gradiente di temperatura

Ventilazione

Limitazioni altitudine

Temperatura e condizioni di umidità

Non installare la macchina in luoghi con temperature o umidità troppo alte o basse, come luoghi in cui sono presenti rubinetti, scaldabagno, umidificatori, condizionatori d'aria, stufe o radiatori.

Durante il funzionamento, l'intervallo di umidità consentito è compreso tra il 20 e l'80% (con una temperatura ambiente da 10 a 30 ˚C).

C'è il rischio che l'alimentazione della carta e la qualità dell'immagine possano risentirne se la macchina viene usata in un luogo che non soddisfa queste specifiche.

L’intervallo di umidità consentito per la conservazione della carta è compreso tra il 20 e l'80 % (con una temperatura ambiente da 10 a 30 °C). Se si conserva la carta in luoghi che non soddisfano queste specifiche si potrebbe compromettere la qualità dell'immagine e l'alimentazione della carta.

Gradiente di temperatura

L'uso di un condizionatore d'aria durante l'inverno o gli sbalzi di temperatura improvvisi possono influire negativamente sul posizionamento dell'immagine, in quanto ciò può causare la piegatura o la contrazione della carta, e un malfunzionamento della macchina a causa della condensa. Per evitare questi problemi, controllare il gradiente di temperatura in modo che non superi i 10 ˚C/H.

Ventilazione

Assicurarsi che l'aria venga cambiata almeno 1,5 volte/h e che ci siano almeno 110 m3 di spazio nel luogo in cui verrà installata la macchina.

[Esempio]: se ci sono 200 m3 di spazio, sostituire l'aria per più di 300 m3/h.

Questa macchina genera una piccola quantità di ozono, e così via, durante il normale funzionamento. Sebbene la sensibilità all'ozono, e così via, possa variare, questa quantità non è pericolosa. L'ozono, e così via, può essere maggiormente percepibile durante l'uso prolungato o lunghe sessioni di produzione, soprattutto in stanze poco ventilate. Si consiglia di utilizzare la macchina in una stanza opportunamente ventilata per mantenere un ambiente di lavoro confortevole in aree dove sono presenti macchine. Evitare inoltre luoghi in cui si esporrebbero persone alle emissioni della macchina.

Limitazioni altitudine

Installare questa macchina a un'altitudine di 4.000 m o meno.
*Pressione atmosferica a 4.000 m: 607,8 hPa (valore di riferimento)

Alimentazione

Condizioni alimentazione

Consumo massimo di energia

Condizioni alimentazione

Utilizzare questi componenti entro le specifiche di alimentazione elencate di seguito.

L'alimentazione per i componenti non elencati nella tabella è fornita da imageRUNNER ADVANCE DX 8905 / 8995 / 8986 o da altri componenti.

Nome prodotto	Alimentazione	Cavo alimentazione/ Specifiche di connessione	Lunghezza del cavo di alimentazione
imageRUNNER ADVANCE DX 8905 / 8995 / 8986	220-240 V CA, 50/60 Hz, 10 A	CEE 7/7	1.900 mm ± 50 mm/2.000 mm ± 50 mm
POD Deck Lite-C	220-240 V CA, 50/60 Hz, 1,2 A	CEE 7/7	1.900 mm ± 50 mm/2.000 mm ± 50 mm
Paper Deck Unit-E	Dall'unità principale	-	-
Staple Finisher-AG	220-240 V CA, 50/60 Hz, 8 A	CEE 7/7	2.000 mm ± 50 mm
Booklet Finisher-AG	220-240 V CA, 50/60 Hz, 8 A	CEE 7/7	2.000 mm ± 50 mm
Document Insertion Unit-R	100-240 V CA, 50/60 Hz, 1,0 A	CEE 7/7	2.000 mm ± 50 mm
Paper Folding Unit-K	Dal finisher	-	-
Inner Booklet Trimmer-A	Dal finisher	-	-
Puncher Unit-BT	Dal finisher	-	-
Puncher Unit-BU	Dal finisher	-	-
Multi Function Professional Puncher-C	230 V, 50 Hz, 2,0 A	CEE 7/7	2.400 mm
Staple Finisher-AC	Dall'unità principale	-	-
Booklet Finisher-AC	Dall'unità principale	-	-
2/4 Hole Puncher Unit-A	Dal finisher	-	-
4 Hole Puncher Unit-A	Dal finisher	-	-
Staple Finisher-X	100-240 V CA, 50/60 Hz, 2,8 A	CEE 7/7	2.000 mm ± 50 mm
Booklet Finisher-X	100-240 V CA, 50/60 Hz, 2,8 A	CEE 7/7	2.000 mm ± 50 mm
Puncher Unit-BG	Dal finisher	-	-
Puncher Unit-BH	Dal finisher	-	-
Inner Booklet Trimmer-A	Dal finisher	-	-

Consumo massimo di energia

Il consumo massimo di energia di imageRUNNER ADVANCE DX 8905 / 8995 / 8986 e altri componenti elencati sotto.

Nome prodotto	Consumo massimo di energia
imageRUNNER ADVANCE DX 8905 / 8995 / 8986	2.400 W o meno*1
POD Deck Lite-C	480 W o meno
Paper Deck Unit-E	Incluso il consumo massimo di energia dell'unità principale (circa 44 W)
Staple Finisher-AG	500 W o meno
Booklet Finisher-AG	500 W o meno
Document Insertion Unit-R	120 W o meno
Paper Folding Unit-K	Incluso nel finisher
Booklet Trimmer-G	300 W o meno
Puncher Unit-BT	Incluso nel finisher
Puncher Unit-BU	Incluso nel finisher
Multi Function Professional Puncher-C	480 W o meno
Staple Finisher-AC	Incluso nell'unità principale
Booklet Finisher-AC	Incluso nell'unità principale
2/4 Hole Puncher Unit-A	Incluso nel finisher
4 Hole Puncher Unit-A	Incluso nel finisher
Staple Finisher-X	311 W (quando è installata l'unità foratrice (Puncher Unit))
Booklet Finisher-X	384 W (compresa l'unità foratrice (Puncher Unit) e Inner Booklet Trimmer-A)

*1 Incluse tutte le apparecchiature opzionali alimentate dall'unità principale

Trovare manuali di altri prodotti

Se non si trova la risorsa desiderata, è possibile effettuare una ricerca qui.

imageRUNNER ADVANCE DX 8905 / 8995 / 8986

Guida per l'utente (Manuale del prodotto)

Please be sure to read this.‎Supported browsers Cookies

USRMA-8323-022025-03Copyright CANON INC. 2025

Luogo di installazione

Selezione e configurazione di un luogo di installazione
