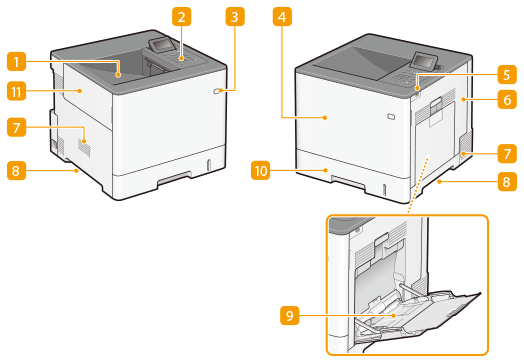

Prednja strana

Izlazna ladica

Ispisani papir izlazi u izlaznu ladicu.

Upravljačka ploča

Upravljačka se ploča sastoji od numeričkih tipki, zaslona, indikatora statusa itd. Na njoj možete provoditi sve radnje i određivati postavke.
Upravljačka ploča
Osnovni zasloni

Prekidač napajanja

Pritisnite prekidač za napajanje kako biste isključili i uključili uređaj.
Uključivanje uređaja
Isključivanje uređaja

Prednji poklopac

Prednji poklopac otvorite prilikom zamjene spremnika tonera. Zamjena spremnika tonera

USB memorijski priključak (prednja desna strana uređaja)

S uređajem možete izravno povezati uređaje kao što je USB memorijski uređaj. Povezivanje USB memorijskog uređaja
Nemojte povezivati čitač IC kartica na ovaj priključak. Spojite ga na priključak na stražnjoj strani uređaja koji služi za povezivanje USB uređaja.
Na neke vrste memorijskih medija možda se neće moći ispravno spremati podaci.
USB priključak (na prednjem desnom dijelu uređaja) podržava USB 2.0.

Desni poklopac

Desni poklopac otvorite kada uklanjate zaglavljeni papir. Otklanjanje zaglavljenog papira

Prorez za prozračivanje

Zrak iz unutrašnjosti uređaja izbacuje se van radi hlađenja unutrašnjosti uređaja. Imajte na umu da postavljanje predmeta ispred proreza sprječava prozračivanje.

Ručke za nošenje

Prilikom nošenja uređaj držite za ručke za nošenje.

Višenamjenska ladica

Papir u višenamjensku ladicu umetnite kada privremeno želite koristiti neku vrstu papira koja se razlikuje od one koja je umetnuta u ladicu za papir.
Višenamjenska ladica
Osnovni načini umetanja papira

Ladica za papir

U ladicu za papir umetnite vrstu papira koju često koristite.
Ladica za papir
Osnovni načini umetanja papira

Lijevi poklopac

Otvorite lijevi poklopac kako biste zamijenili spremnik za otpadni toner.
Povezivanje USB memorijskog uređaja
USB memorijski uređaj možete povezati s USB priključkom koji se nalazi na desnoj strani uređaja i izravno ispisivati podatke s USB memorijskog uređaja.
Provjerite je li USB memorijski medij orijentiran ispravno kada ga povezujete s uređajem. Ako nije ispravno povezan, može doći do kvara USB memorijskog uređaja ili fotokopirnog uređaja.
Svakako slijedite odgovarajući postupak pri uklanjanju USB memorijskih uređaja. Umetanje/uklanjanje memorijskog medija Ako to ne učinite, možete izazvati kvar USB memorijskog uređaja ili fotokopirnog uređaja.
Uređaj podržava samo USB memorijske uređaje formata FAT32/exFAT.
Nepodržani uređaji i upotrebe
Memorijski mediji sa sigurnosnim funkcijama
Memorijski mediji koji nisu u skladu s USB specifikacijama
Čitači memorijskih kartica povezani putem USB-a
Povezivanje memorijskog medija putem produžnog kabela
Povezivanje memorijskog medija putem USB koncentratora
