รายการเมนูการตั้งค่า

ส่วนนี้จะอธิบายรายการเมนูที่สามารถตั้งค่าโดยใช้ Remote UI การตั้งค่าเริ่มต้นจะมีเครื่องหมายแดกเกอร์ (

) กำกับไว้

เมนู [Preferences]

Paper Settings

Display Settings

Timer Settings

เมนู [Function Settings]

Common Settings

Printer Settings

เมนู [System Management Settings]

Initialize Setting Information

Paper Settings

ขณะพิมพ์จากแอพพลิเคชันซึ่งคุณไม่สามารถกำหนดขนาดและประเภทกระดาษได้ เอกสารจะถูกพิมพ์ในขนาดกระดาษและประเภทกระดาษที่กำหนดไว้จากตรงนี้ ขณะพิมพ์ด้วย Google Cloud Print จะใช้การตั้งค่าประเภทกระดาษที่กำหนดไว้ที่นี่เช่นกัน

Mobile Print

Paper Size

Custom

X: 76.2 มม. ถึง 216.0 มม.

Y: 127.0 มม. ถึง 356.0 มม.

A5
B5

Envelope DL

Envelope C5

Letter

Legal

Statement

Executive

Foolscap

Oficio

Envelope No. 10 (COM10)

Envelope Monarch

Letter (Government)

Legal (Government)

Legal (India)

Foolscap (Australia)

Oficio (Brazil)

Oficio (Mexico)

3x5inch

Paper Type

Plain (60-89 g/m2)

Plain L (60-89 g/m2)

Recycled (60-89 g/m2)

Color (60-89 g/m2)

Heavy 1 (90-120 g/m2)

Heavy 2 (121-163 g/m2)

Envelope

Bond 1 (60-90 g/m2)

Bond 2 (91-120 g/m2)

Bond 3 (121-163 g/m2)

Index Card

Labels

เข้าสู่ระบบ Remote UI (การเริ่มใช้งาน Remote UI)

[Settings/Registration]

[Paper Settings]

[Edit]

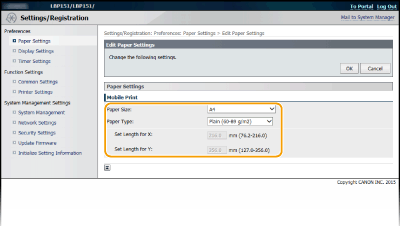

ตั้งค่าขนาดและประเภทกระดาษ

[OK]

[Paper Size]
กำหนดขนาดกระดาษขณะพิมพ์จากอุปกรณ์มือถือ หากเลือก [Custom] คุณจะสามารถกำหนดความกว้างและความยาวเป็นค่าใดก็ได้

[Paper Type]
กำหนดประเภทกระดาษขณะพิมพ์จากอุปกรณ์มือถือ

Display Settings

เลือกหน่วยแสดงผลและภาษาสำหรับ Remote UI

Millimeter/Inch Entry

Millimeter

Inch

Remote UI Language

English

Korean

Portuguese

Spanish

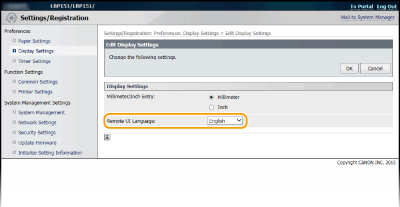

เข้าสู่ระบบ Remote UI (การเริ่มใช้งาน Remote UI)

[Settings/Registration]

[Display Settings]

[Edit]

เลือกหน่วยและภาษาแสดงผล

[OK]

[Millimeter/Inch Entry]
เลือกหน่วยวัดของหน้าจอ Remote UI

[Remote UI Language]
เลือกภาษาแสดงผลสำหรับหน้าจอ Remote UI

Timer Settings

กำหนดการตั้งค่าวันที่และเวลา รวมถึงการตั้งค่ารูปแบบวันที่และการแสดงผลนาฬิกา 12 หรือ 24 ชั่วโมง วันที่และเวลาจะถูกพิมพ์ไว้บนรายงานแต่ละฉบับ และระบบจะแสดงรายการตามการตั้งค่าเหล่านี้

Date Format

MM/DD/YYYY

DD/MM YYYY

YYYY MM/DD

Time Format

12 Hour (AM/PM)

24 Hour

Current Date

Current Time

Time Zone

(UTC-12:00) International Date Line West ถึง (UTC) Coordinated Universal Time

ถึง (UTC+14:00) Christmas Island

Use Daylight Saving Time

Off

Start

January ถึง March

ถึง December

1st ถึง Last

Monday ถึง Sunday

End

January ถึง October

ถึง December

1st ถึง Last

Monday ถึง Sunday

Auto Sleep Time

After 1 min.

After 5 min.

After 10 min.

After 15 min.

After 30 min.

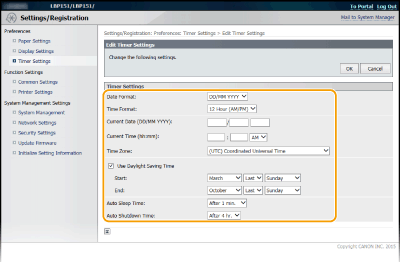

เข้าสู่ระบบ Remote UI (การเริ่มใช้งาน Remote UI)

[Settings/Registration]

[Timer Settings]

[Edit]

การตั้งค่ารายการ

[OK]

[Date Format]
เลือกรูปแบบวันที่ (เรียงลำดับตามปี เดือน และวัน)

[Time Format]
เลือกการตั้งค่าการแสดงผลนาฬิกา 12 หรือ 24 ชั่วโมง

[Current Date/Time Settings]
ตั้งค่าวันที่และเวลาปัจจุบัน

ตั้งค่า [Time Zone] ก่อนการตั้งค่าวันที่และเวลาปัจจุบัน หากการตั้งค่า [Time Zone] เปลี่ยนแปลงไป วันที่และเวลาปัจจุบันจะถูกเปลี่ยนตาม

[Time Zone]
ตั้งค่าโซนเวลาของภูมิภาคที่จะใช้งานเครื่อง

UTC
เวลามาตรฐานสากล หรือ Coordinated Universal Time (UTC) เป็นมาตรฐานเวลาหลักที่ใช้กำหนดนาฬิกาและเวลาแบบสากลทั่วโลก การตั้งค่าโซนเวลา UTC ที่ถูกต้องจำเป็นสำหรับการสื่อสารทางอินเทอร์เน็ต

[Use Daylight Saving Time]
เปิดใช้งานหรือปิดใช้งานการเลื่อนเวลาตามฤดูกาล หากเปิดใช้งานการเลื่อนเวลาตามฤดูกาล ให้ระบุวันที่จากและวันที่ถึงของการเลื่อนเวลาตามฤดูกาลที่มีผลบังคับใช้

[Auto Sleep Time]
เครื่องเข้าสู่โหมดสลีปโดยอัตโนมัติเมื่อเครื่องอยู่ในช่วงไม่มีการใช้งานจนถึงระยะเวลาหนึ่ง ระบุช่วงระยะเวลาจนกว่าเครื่องจะเข้าสู่โหมดสลีปอัตโนมัติ เราแนะนำให้ใช้การตั้งค่าเริ่มต้นจากโรงงานเพื่อประหยัดไฟมากที่สุด การตั้งค่าโหมดสลีป

Common Settings

กำหนดการตั้งค่านี้เมื่อคุณพิมพ์เอกสารบนกระดาษที่มีโลโก้ ในการพิมพ์บนกระดาษที่มีโลโก้ คุณจะต้องเปลี่ยนวิธีการหันกระดาษที่โหลดลงในแหล่งจ่ายกระดาษ โดยขึ้นอยู่กับว่าคุณทำการพิมพ์แบบ 1 หรือ 2 ด้าน อย่างไรก็ตาม หากคุณเปลี่ยนการตั้งค่าเป็น [Print Side Priority] คุณจะสามารถโหลดกระดาษด้วยวิธีการเดียวกันได้ (หันขึ้นหรือลง) สำหรับทั้งการพิมพ์แบบ 1 และ 2 ด้าน (หันด้านโลโก้ขึ้นเมื่อใช้ลิ้นชัก หรือหันด้านโลโก้ลงเมื่อใช้ถาดอเนกประสงค์) สำหรับข้อมูลเพิ่มเติม ดูที่ การโหลดกระดาษที่พิมพ์ไว้ก่อนแล้ว

Switch Paper Feed Method

Multi-Purpose Tray

Speed Priority

Print Side Priority

Drawer 1

Speed Priority

Print Side Priority

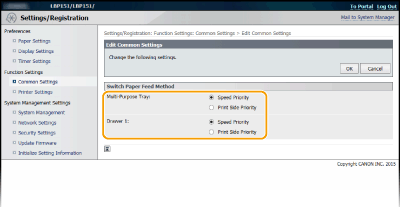

เข้าสู่ระบบ Remote UI (การเริ่มใช้งาน Remote UI)

[Settings/Registration]

[Common Settings]

[Edit]

เลือกแหล่งจ่ายกระดาษ

เลือก [Speed Priority] หรือ [Print Side Priority]

[OK]

[Speed Priority]
เมื่อใช้กระดาษที่พิมพ์โลโก้ไว้ล่วงหน้า คุณจะต้องเปลี่ยนวิธีการหันในขณะที่ทำการพิมพ์แบบ 1 ด้านและ 2 ด้าน

เราขอแนะนำให้เลือก [Speed Priority] หากคุณไม่จำเป็นต้องพิจารณาว่าจะพิมพ์ลงบนด้านใด

[Print Side Priority]
ในการพิมพ์ลงบนกระดาษด้านที่กำหนด คุณจะไม่จำเป็นต้องพลิกกระดาษในแหล่งจ่ายกระดาษ ไม่ว่าจะเลือกพิมพ์ 1 หรือ 2 ด้าน

หากตั้งค่า [Print Side Priority] สำหรับแหล่งจ่ายกระดาษที่มีกระดาษใส่ไว้ คุณจะไม่สามารถใช้ในการพิมพ์ 2 ด้านได้ (กระดาษ), [Speed Priority] จะถูกนำไปใช้กับแหล่งจ่ายกระดาษแทน ในกรณีนี้ คุณจะต้องโหลดกระดาษในลักษณะเดียวกันกับตอนที่เลือก [Speed Priority] (การโหลดกระดาษที่พิมพ์ไว้ก่อนแล้ว)

การพิมพ์แบบ 1 ด้าน อาจช้ากว่าขณะที่เลือก [Print Side Priority]

Printer Settings

กำหนดการตั้งค่าการพิมพ์พื้นฐานและการตั้งค่าการพิมพ์ PCL

การตั้งค่าแบบกำหนดเอง

กำหนดการตั้งค่าการพิมพ์พื้นฐาน

Copies

ถึง 99

2-Sided Printing

Off

Action When Paper Size Mismatch

Force Output

Display Error

Paper

Default Paper Size

Envelope DL

Envelope C5

Letter

Legal

Statement

Executive

Envelope No. 10 (COM10)

Envelope Monarch

3x5inch

Print Quality

Density

17 ระดับ

Toner Save

Off

Layout

Binding Location

Long Edge

Short Edge

Timeout

ถึง 300 (วินาที)

Mobile Print Settings

Halftones

Gradation

Error Diffusion

Other

Special Print Mode

Off

Special Settings 1

Special Settings 2

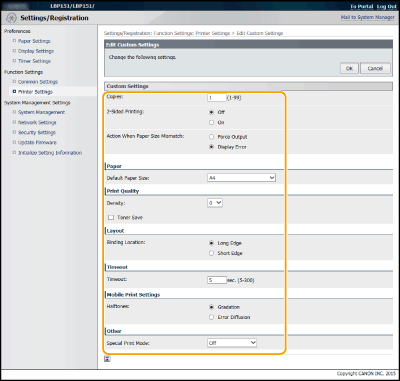

เข้าสู่ระบบ Remote UI (การเริ่มใช้งาน Remote UI)

[Settings/Registration]

[Printer Settings]

[Edit] ใน [Custom Settings]

กำหนดการตั้งค่าที่จำเป็น

[OK]

[Copies]
กำหนดจำนวนสำเนาที่จะพิมพ์

[2-Sided Printing]
เลือกว่าจะพิมพ์แบบ 2 ด้านหรือไม่

[Action When Paper Size Mismatch]
เลือกว่าจะพิมพ์ต่อหรือจะแสดงการแจ้งเตือน เมื่อพบว่าขนาดกระดาษที่โหลดในแหล่งจ่ายกระดาษและขนาดที่กำหนดไว้ในไดรเวอร์เครื่องพิมพ์นั้นไม่ตรงกัน

[Default Paper Size]
ใช้รายการนี้เพื่อกำหนดขนาดกระดาษ กระดาษ

[Density]
ปรับความเข้มของหมึก

[Toner Save]
คุณสามารถประหยัดการใช้งานหมึกได้ โดยเลือกเมื่อคุณต้องการตรวจสอบเค้าโครงหรือลักษณะอื่น ๆ ก่อนทำการพิมพ์งานขนาดใหญ่จริง

[Binding Location]
หากคุณต้องการเย็บงานพิมพ์ด้วยเครื่องมือเย็บเช่นที่เย็บกระดาษ ให้ใช้รายการนี้เพื่อกำหนดว่าจะเย็บบนขอบด้านยาวหรือด้านสั้น

[Timeout]
กำหนดระยะเวลาที่เมื่อครบกำหนด งานพิมพ์ปัจจุบันจะถูกยกเลิกโดยอัตโนมัติ ในกรณีที่การรับข้อมูลการพิมพ์ขัดข้อง

[Halftones]
เลือกการประมวลผลภาพเมื่อพิมพ์จากอุปกรณ์มือถือผ่าน Mopria™ ฯลฯ เลือก [Gradation] สำหรับภาพถ่ายและภาพประกอบ และ [Error Diffusion] สำหรับเอกสารที่ประกอบด้วยข้อความเป็นส่วนใหญ่ เพื่อให้งานพิมพ์น่าสนใจยิ่งขึ้น

[Special Print Mode]
ในกรณีที่บาร์โค้ดที่พิมพ์นั้นอ่านค่าได้ยาก หรือมีเค้าโครงข้อความและภาพบางส่วนที่ขาดหายไป อาจสามารถแก้ไขปัญหาเหล่านี้ได้ด้วยการเปลี่ยนแปลงการตั้งค่าตัวเลือกนี้

หากตั้งค่าตัวเลือกนี้เป็น [Special Settings 1] การพิมพ์จะมีความเข้มลดลง เมื่อเทียบกับตอนที่ตั้งค่าไว้เป็น [Off] ข้อความและเส้นอาจจางลง ภาพอาจถูกพิมพ์ไม่ครบถ้วนหากใช้ตัวเลือกนี้ขณะพิมพ์บนกระดาษชนิดอื่นที่ไม่ใช่กระดาษบาง

หากตั้งค่าตัวเลือกนี้เป็น [Special Settings 2] การพิมพ์จะมีความเข้มลดลง เมื่อเทียบกับตอนที่ตั้งค่าไว้เป็น [Off] หรือ [Special Settings 1] ข้อความและเส้นอาจจางลง

PCL

กำหนดการตั้งค่าการพิมพ์ PCL เช่น เค้าโครงหน้าและคุณภาพการพิมพ์

Resolution

600 dpi

1200 dpi

Density Fine Adjustment

-1 ถึง 0

ถึง 1

Paper Save

Off

Orientation

Portrait

Landscape

Font Number

ถึง 54

Point Size

4.00 ถึง 12.00

ถึง 999.75

Pitch

0.44 ถึง 10.00

ถึง 99.99

Form Lines

5 ถึง 64

ถึง 128

Character Code

PC8

ROMAN8

ISOL1

ISOL2

ISOL5

ISOL6

PC775

PC8DN

PC850

PC852

PC8TK

PC1004

WINL1

WINL2

WINL5

WINBALT

DESKTOP

PSTEXT

LEGAL

ISO4

ISO6

ISO11

ISO15

ISO17

ISO21

ISO60

ISO69

WIN30

MCTEXT
MATH8

MSPUBL

PIFONT

PSMATH

VNINTL

VNMATH

VNUS

Set Custom Paper

Off

Unit of Measure

Millimeters

Inches

X dimension

76.2 ถึง 216.0

(มม.)

Y dimension

127.0 ถึง 356.0

(มม.)

Append CR to LF

Yes

Enlarge A4 Print Width

Off

Halftones

Text

Resolution

Gradation
Color Tone

Graphics

Resolution

Gradation
Color Tone


Resolution

Gradation
Color Tone

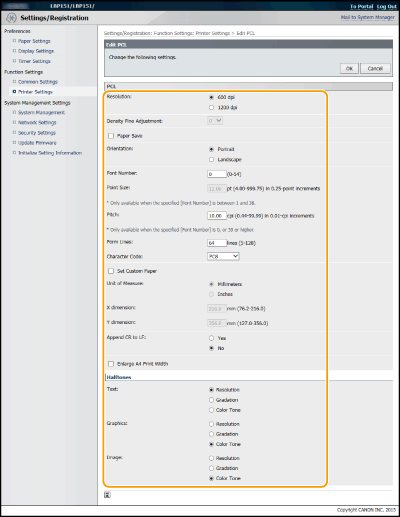

เข้าสู่ระบบ Remote UI (การเริ่มใช้งาน Remote UI)

[Settings/Registration]

[Printer Settings]

[Edit] ใน [PCL]

กำหนดการตั้งค่าที่จำเป็น

[OK]

[Resolution]
กำหนดความละเอียดที่จะใช้ในการพิมพ์การประมวลผลข้อมูล

[Density Fine Adjustment]
ปรับความความเข้มของหมึก การตั้งค่านี้จะถูกเปิดใช้งานเมื่อตั้งค่า [1200 dpi] ไว้ใน [Resolution]

[Paper Save]
กำหนดว่าจะเอาท์พุทหน้าว่างหรือไม่ หากมีอยู่ในข้อมูลการพิมพ์

[Orientation]
เลือก [Portrait] (การวางแนวตั้ง) หรือ [Landscape] (การวางแนวนอน) สำหรับการวางแนวหน้ากระดาษ

[Font Number]
กำหนดแบบอักษรที่จะใช้ โดยการเลือกหมายเลข ID แบบอักษรที่ตรงกัน คุณสามารถพิมพ์รายการแบบอักษร PCL ด้วยตัวอย่างแบบอักษรจากหน้าต่างสถานะเครื่องพิมพ์ รายการการตั้งค่าการพิมพ์

[Point Size]
ตั้งค่าขนาดแบบอักษรเป็นจุด สามารถปรับเพิ่มหรือลดได้ทีละ 0.25 โดยคุณสามารถกำหนดการตั้งค่านี้ได้ เฉพาะเมื่อเลือกใช้แบบอักษรที่ปรับขนาดแบบเว้นระยะเป็นสัดส่วนใน [Font Number]

[Pitch]
ตั้งค่า Pitch หรือ CPI ของแบบอักษร (อักขระต่อนิ้ว) สามารถปรับเพิ่มหรือลดได้ทีละ 0.01 คุณสามารถกำหนดการตั้งค่านี้ได้เฉพาะเมื่อเลือกแบบอักษรที่ปรับขนาดแบบ Pitch คงที่ หรือแบบอักษร Bitmap ใน [Font Number]

[Form Lines]
กำหนดจำนวนบรรทัดที่พิมพ์บนหนึ่งหน้าจาก 5 ถึง 128 การตั้งค่านี้จะเปลี่ยนไปโดยอัตโนมัติ ตามการตั้งค่าที่กำหนดไว้ใน [Default Paper Size] และ [Orientation]

[Character Code]
เลือกรหัสอักขระที่เหมาะสำหรับคอมพิวเตอร์ที่คุณใช้ในการส่งข้อมูลที่สุด ระบบจะไม่สนใจการตั้งค่าที่กำหนด เมื่อรหัสอักขระถูกควบคุมโดยแบบอักษรที่กำหนดไว้ใน [Font Number]

[Set Custom Paper]
เลือกว่าจะกำหนดขนาดกระดาษแบบกำหนดเอง เลือก [On] เพื่อตั้งขนาดของกระดาษใน [X dimension] และ [Y dimension]

[Unit of Measure]
เลือกหน่วยวัดเพื่อใช้ในการตั้งค่าขนาดกระดาษแบบกำหนดเอง

[X dimension]
กำหนดขนาดแนวนอน (ขอบสั้น) ของกระดาษแบบกำหนดเอง

[Y dimension]
กำหนดขนาดแนวตั้ง (ขอบยาว) ของกระดาษแบบกำหนดเอง

[Append CR to LF]
เลือกว่าจะสั่งเลื่อนหัวพิมพ์กลับหรือไม่ (CR) เมื่อเครื่องได้รับรหัสไลน์ฟีด (LF) หากเลือก [Yes] ตำแหน่งการพิมพ์จะย้ายกลับไปยังจุดเริ่มต้นของบรรทัดถัดไป เมื่อเครื่องได้รับรหัส LF หากเลือก [No] ตำแหน่งการพิมพ์จะย้ายไปยังบรรทัดถัดไป ใต้รหัส LF ที่ได้รับ

[Enlarge A4 Print Width]
เลือกว่าจะขยายความกว้างของส่วนที่พิมพ์ได้ของกระดาษขนาด A4 ในแนวนอนตามขนาด LTR หรือไม่

[Halftones]
คุณสามารถเลือกวิธีการพิมพ์เพื่อทำซ้ำฮาล์ฟโทน (ช่วงที่อยู่ตรงกลางระหว่างส่วนที่สว่างและส่วนที่มืดของภาพ) เพื่อให้ภาพมีคุณภาพสูงสุดได้ สำหรับเอกสารแต่ละแผ่น คุณสามารถทำการตั้งค่าได้ตามประเภทของภาพ

System Management

คุณสามารถระบุว่าต้องใช้ PIN (รหัสผ่านผู้จัดการระบบ) เมื่อเข้าสู่ระบบ Remote UI ในโหมดผู้จัดการระบบ และสามารถลงทะเบียนข้อมูลเกี่ยวกับผู้จัดการระบบ เช่น ชื่อ และข้อมูลติดต่อ ทั้งยังสามารถลงทะเบียนชื่อเพื่อระบุตัวเครื่องนี้และลงทะเบียนตำแหน่งที่ตั้งของเครื่องได้อีกด้วย

System Manager Information

Set System Manager PIN

Off

Set/Change PIN

Off

PIN/Confirm

System Manager Name

Contact Information

E-Mail Address

System Manager Comment

Device Information

Device Name

Location

Support Link

Consumables Supplier Information

Purchase From

E-Mail Address

URL Specification Method

Select Country/Region

Country/Region

Hong Kong

Singapore

Malaysia

Vietnam

Argentina

Korea

China

Philippines

India

Thailand

Others (Asia)

Others (Latin America)

Custom

URL

Display Button for Purchasing Consumables

Off

USB Device Settings

Use as USB Device

Off

Product Extended Survey Program Settings

Use Product Extended Survey Program

Off

PDL Selection (Plug and Play)

Network

UFR II LT

UFR II LT (V4)

PCL6

USB

UFR II LT

UFR II LT (V4)

PCL6

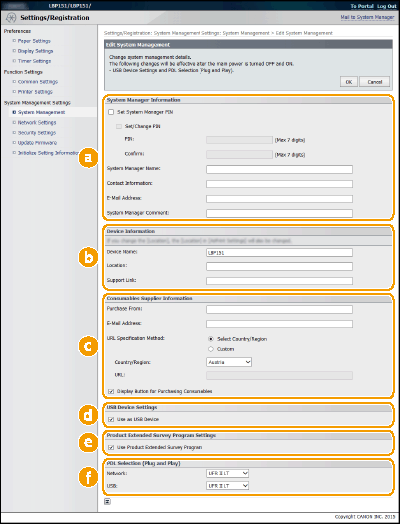

เข้าสู่ระบบ Remote UI ในโหมดผู้จัดการระบบ (การเริ่มใช้งาน Remote UI)

[Settings/Registration]

[System Management]

[Edit]

การตั้งค่ารายการ

[OK]

[System Manager Information]

ระบุ PIN และข้อมูลผู้จัดการระบบอื่นๆ การตั้งค่ารหัสผ่านผู้จัดการระบบ

[Device Information]

[Device Name]
ใส่อักขระตัวอักษรผสมตัวเลขสูงสุด 32 ตัวสำหรับชื่อของเครื่อง

[Location]
ใส่อักขระตัวอักษรผสมตัวเลขสูงสุด 32 ตัวสำหรับตำแหน่งที่ตั้งของเครื่อง

[Support Link]
ใส่ลิงค์ไปยังข้อมูลสนับสนุนเกี่ยวกับเครื่อง ลิงค์มีความยาวอักขระตัวอักษรผสมตัวเลขสูงสุด 128 ตัว ลิงค์จะปรากฏขึ้นในหน้าพอร์ทัล (หน้าหลัก) ของ Remote UI

[Consumables Supplier Information]

กำหนดข้อมูลว่าจะซื้อวัสดุสิ้นเปลืองที่ใด

[Purchase From]
ป้อนสูงสุด 32 อักขระตัวอักษรผสมตัวเลข เพื่อใช้เป็นชื่อสถานที่ซื้อวัสดุสิ้นเปลือง

[E-Mail Address]
ป้อนสูงสุด 64 อักขระตัวอักษรผสมตัวเลข เพื่อใช้เป็นอีเมลแอดเดรสสถานที่ซื้อวัสดุสิ้นเปลือง หากกำหนดแอดเดรสไว้ คุณจะสามารถคลิกที่แอดเดรสเพื่อเปิดเมลซอฟต์แวร์และส่งอีเมลได้

[URL Specification Method]
เลือกวิธีการกำหนดข้อมูลสถานที่ซื้อวัสดุสิ้นเปลือง หากเลือก [Custom] ให้กำหนด URL ของสถานที่ที่จะซื้อ หากเลือก [Select Country/Region] ให้เลือกประเทศหรือภูมิภาคของสถานที่ที่จะซื้อ

[Display Button for Purchasing Consumables]
กำหนดว่าจะแสดงปุ่ม [Access Purchasing Site] บนหน้า [Consumables] ใน Remote UI

[USB Device Settings]

กำหนดการตั้งค่าเป็นอุปกรณ์ USB ในการเปิดใช้งานการตั้งค่า คุณจะต้องรีสตาร์ทเครื่องใหม่

[Use as USB Device]
เปิดใช้งานหรือปิดใช้งานพอร์ต USB ซึ่งใช้ในการเชื่อมต่อเครื่องเข้ากับคอมพิวเตอร์

[Product Extended Survey Program Settings]

กำหนดการตั้งค่าสำหรับโปรแกรมสำรวจ Product Extended

[Use Product Extended Survey Program]
เปิดใช้งานหรือปิดใช้งานโปรแกรมสำรวจ Product Extended (โปรแกรมสำหรับแบบสำรวจการใช้เครื่อง)

[PDL Selection (Plug and Play)]

เลือกภาษาคำอธิบายหน้า เพื่อให้ระบบตรวจพบว่าเป็นเครื่องพิมพ์ที่สามารถทำงานร่วมกับภาษานั้นได้ ในขณะที่เชื่อมต่อกับคอมพิวเตอร์โดยใช้ระบบเสียบปลั๊กและพร้อมใช้งาน สำหรับข้อมูลเพิ่มเติมโปรดดูที่ คู่มือการติดตั้งโปรแกรมควบคุมเครื่องพิมพ์ ในการเปิดใช้งานการตั้งค่า คุณต้องรีสตาร์ทเครื่องก่อน

[Network]
เลือกภาษาคำอธิบายหน้า เพื่อให้ตรวจพบเป็นเครื่องพิมพ์ซึ่งสามารถทำงานร่วมกับภาษานั้นได้ เมื่อตรวจพบบนเครือข่าย

[USB]
เลือกภาษาคำอธิบายหน้า เพื่อให้ระบบตรวจพบเป็นเครื่องพิมพ์ซึ่งสามารถทำงานร่วมกับภาษานั้นได้ ในขณะที่เชื่อมต่อกับคอมพิวเตอร์ผ่าน USB

Network Settings

ทำการตั้งค่าเกี่ยวกับฟังก์ชันเครือข่าย

TCP/IP Settings

ระบุการตั้งค่าสำหรับการใช้เครื่องในเครือข่าย TCP/IP เช่น การตั้งค่าที่อยู่ IP

IPv4 Settings

ระบุการตั้งค่าสำหรับการใช้เครื่องในเครือข่าย IPv4 การตั้งค่าที่อยู่ IPv4 การกำหนดค่า DNS

IP Address Settings

Auto Acquire

Select Protocol

Off

DHCP

BOOTP

RARP

Auto IP

Off

IP Address

Subnet Mask

Gateway Address

DNS Settings

Primary DNS Server Address

Secondary DNS Server Address

Host Name

Domain Name

DNS Dynamic Update

Off

DNS Dynamic Update Interval: 0 ถึง 24

ถึง 48 (ชั่วโมง)

mDNS Settings

Use mDNS

Off

mDNS Name

DHCP Option Settings

Acquire Host Name

Off

DNS Dynamic Update

Off

IPv6 Settings

ระบุการตั้งค่าสำหรับการใช้เครื่องในเครือข่าย IPv6 การตั้งค่าที่อยู่ IPv6 การกำหนดค่า DNS

IP Address Settings

Use IPv6

Off

Use Stateless Address

Off

Use Manual Address

Off

IP Address

Prefix Length: 0 ถึง 064

ถึง 128

Default Router Address

Use DHCPv6

Off

DNS Settings

Primary DNS Server Address

Secondary DNS Server Address

Use Same Host Name/Domain Name as IPv4

Off

Host Name

Domain Name

DNS Dynamic Update

Off

DNS Dynamic Update Interval: 0 ถึง 24

ถึง 48 (ชั่วโมง)

mDNS Settings

Use mDNS

Off

Use Same mDNS Name as IPv4

Off

mDNS Name

LPD Settings

เปิดใช้งานหรือปิดใช้งาน LPD ซึ่งเป็นโปรโตคอลการพิมพ์ที่สามารถใช้ในระบบอุปกรณ์ฮาร์ดแวร์หรือระบบปฏิบัติใดก็ได้ การกำหนดค่าโปรโตคอลการพิมพ์และเว็บเซอร์วิส

Use LPD Printing

Off

RAW Settings

เปิดใช้งานหรือปิดใช้งาน RAW ซึ่งเป็นโปรโตคอลการพิมพ์โดยเฉพาะตัวหนึ่งของ Windows การกำหนดค่าโปรโตคอลการพิมพ์และเว็บเซอร์วิส

Use RAW Printing

Off

WSD Settings

เปิดใช้งานหรือปิดใช้งานการเรียกดูและการรับข้อมูลอัตโนมัติสำหรับเครื่องโดยใช้โปรโตคอล WSD ที่มีอยู่ใน Windows Vista/7/8/Server 2008/Server 2012 การกำหนดค่าโปรโตคอลการพิมพ์และเว็บเซอร์วิส

Use WSD Printing

Off
On

Use WSD Browsing

Off

Use Multicast Discovery

Off

TLS Settings

ระบุคู่คีย์ที่จะใช้เมื่อดำเนินการสื่อสารที่เข้ารหัส TSL ด้วย Remote UI การเปิดใช้งานการสื่อสารที่เข้ารหัส TSL สำหรับ Remote UI

Proxy Settings

กำหนดการตั้งค่าสำหรับพร็อกซีเซิร์ฟเวอร์ การตั้งค่าพร็อกซี

Port Number Settings

เปลี่ยนหมายเลขพอร์ตสำหรับโปรโตคอลตามสิ่งแวดล้อมเครือข่ายของคุณ การเปลี่ยนหมายเลขพอร์ต

LPD

1 ถึง 515

ถึง 65535

RAW

1 ถึง 9100

ถึง 65535

WSD Multicast Discovery

1 ถึง 3702

ถึง 65535

HTTP

1 ถึง 80

ถึง 65535

SNMP

1 ถึง 161

ถึง 65535

MTU Size Settings

เลือกขนาดสูงสุดของแพคเก็ตที่เครื่องส่งหรือรับ การเปลี่ยนหน่วยรับส่งข้อมูลสูงสุด (Maximum Transmission Unit)

MTU Size

1300

1400

1500

SNTP Settings

ระบุว่าจะรับเวลาจากเซิร์ฟเวอร์เวลาในเครือข่ายหรือไม่ การกำหนดค่า SNTP

Use SNTP

Off

NTP Server Name

Polling Interval: 1 ถึง 24

ถึง 48 (ชั่วโมง)

Google Cloud Print Settings

กำหนดการตั้งค่าสำหรับการใช้ Google Cloud Print

Basic Settings

กำหนดการตั้งค่า ว่าจะใช้ Google Cloud Print หรือไม่ การเปลี่ยนการตั้งค่า Google Cloud Print

Registration Status

ลงทะเบียนหรือยกเลิกการลงทะเบียนเครื่องด้วย Google Cloud Print การลงทะเบียนเครื่องกับ Google Cloud Print

SNMP Settings

ระบุการตั้งค่าสำหรับการตรวจสอบและการควบคุมเครื่องจากคอมพิวเตอร์ที่ใช้งานซอฟต์แวร์ที่เข้ากันได้กับ SNMP การตรวจสอบและการควบคุมเครื่องด้วย SNMP

SNMPv1 Settings

Use SNMPv1

Off

Use Community Name 1

Off

Community Name

MIB Access Permission

Read/Write

Read Only

Use Community Name 2

Off

Community Name

MIB Access Permission

Read/Write

Read Only

Use Dedicated Community

Off

MIB Access Permission

Read/Write

Read Only

SNMPv3 Settings

Use SNMPv3

Off

User Settings 1/User Settings 2/User Settings 3

Context Settings

Printer Management Information Acquisition Settings

Acquire Printer Management Information from Host

Off

Dedicated Port Settings

เปิดใช้งานหรือปิดใช้งานพอร์ตพิเศษ พอร์ตพิเศษจะนำมาใช้เมื่อใช้หน้าต่างสถานะเครื่องพิมพ์เพื่อทำการตั้งค่าเครื่องและรับข้อมูลเกี่ยวกับเครื่อง

Use Dedicated Port

Off

เข้าสู่ระบบด้วย Remote UI ในโหมดตัวจัดการระบบ (การเริ่มใช้งาน Remote UI)

[Settings/Registration]

[Network Settings]

[Dedicated Port Settings]

[Edit]

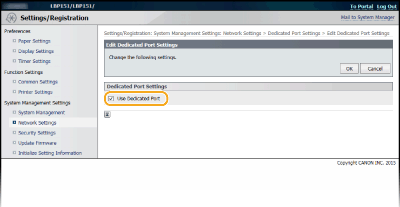

เลือกว่าจะใช้

[OK] หรือไม่

[Use Dedicated Port]
เลือกกล่องกาเครื่องหมายเพื่อใช้พอร์ตพิเศษ ล้างกล่องกาเครื่องหมายหากคุณไม่ต้องการใช้พอร์ตนั้น

หากคุณล้างกล่องกาเครื่องหมาย หน้าต่างสถานะเครื่องพิมพ์จะไม่สามารถรับข้อมูลเครื่องได้

Waiting Time for Connection at Startup

ระบุเวลาที่ต้องรอสำหรับการเชื่อมต่อกับเครือข่าย เลือกการตั้งค่าโดยขึ้นอยู่กับสิ่งแวดล้อมของเครือข่ายของคุณ การตั้งค่าเวลารอสำหรับการเชื่อมต่อกับเครือข่าย

Waiting Time

ถึง 300 (วินาที)

Ethernet Driver Settings

คุณสามารถระบุโหมดการสื่อสาร Ethernet (สื่อสารสองทิศทางครึ่งอัตรา/สื่อสารสองทิศทางเต็มอัตรา) และประเภท Ethernet (10BASE-T/100BASE-TX) และแสดงที่อยู่ MAC การกำหนดการตั้งค่า Ethernet

Auto Detect

Off

Communication Mode

Half Duplex

Full Duplex

Ethernet Type

10BASE-T

100BASE-TX

MAC Address (แสดงเท่านั้น)

IEEE 802.1X Settings

กำหนดการตั้งค่าเมื่อใช้ IEEE 802.1X การกำหนดค่าการตรวจสอบสิทธิ์ IEEE 802.1X

Wireless LAN Settings

คุณสามารถตรวจสอบการตั้งค่า LAN แบบไร้สายและข้อมูลสถานะ โดยไม่สามารถเปลี่ยนการตั้งค่า LAN แบบไร้สายจาก UI ระยะไกลได้ ให้ทำการตั้งค่า LAN แบบไร้สายจากคอมพิวเตอร์โดยใช้ MF/LBP Network Setup Tool (การเชื่อมต่อกับ LAN แบบไร้สาย)

เข้าสู่ระบบ Remote UI ในโหมดตัวจัดการระบบ (การเริ่มใช้งาน Remote UI)

[Settings/Registration]

[Network Settings]

[Wireless LAN Settings]

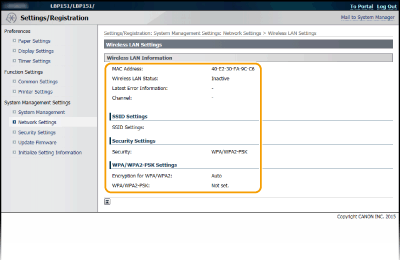

ตรวจสอบการตั้งค่าและข้อมูล

[MAC Address]
แสดง MAC แอดเดรสของ LAN แบบไร้สาย

[Wireless LAN Status]
แสดงสถานะการเชื่อมต่อ (ความแรงของสัญญาณ) ของ LAN แบบไร้สาย

[Latest Error Information]
แสดงข้อมูลเกี่ยวกับความล้มเหลวล่าสุดในการทำการเชื่อมต่อ LAN แบบไร้สาย

[Channel]
แสดงช่องสัญญาณ LAN แบบไร้สายที่ใช้งานอยู่ในปัจจุบัน

[SSID Settings]
แสดง SSID ของเราเตอร์ LAN แบบไร้สายที่เชื่อมต่ออยู่

[Security Settings]
แสดงประเภทของการเข้ารหัสที่นำมาใช้อยู่ในปัจจุบัน

[WPA/WPA2-PSK Settings]
แสดงการตั้งค่าปัจจุบันของ WPA/WPA2-PSK

Select Wired/Wireless LAN

แสดงว่า LAN ที่ใช้เป็นแบบไร้สายหรือใช้สาย เปลี่ยนการตั้งค่าโดยใช้เครื่องมือการตั้งค่าเครือข่าย

Security Settings

เปิดใช้งานหรือปิดใช้งานการสื่อสารที่เข้ารหัสผ่าน TSL และการกรองแพ็คเกจที่อยู่ IP

Remote UI Settings

เลือกว่าจะใช้การสื่อสารที่เข้ารหัส TLS หรือไม่ การเปิดใช้งานการสื่อสารที่เข้ารหัส TSL สำหรับ Remote UI

Use TLS

Off

Key and Certificate Settings

ลงทะเบียนคู่คีย์ หรือสร้างขึ้นในเครื่อง คุณสามารถตรวจสอบและตรวจสอบความถูกต้องของคู่คีย์ที่ลงทะเบียนได้ การกำหนดการตั้งค่าสำหรับคู่คีย์และใบรับรองดิจิทัล

CA Certificate Settings

ลงทะเบียนใบรับรอง CA มีการติดตั้งใบรับรอง CA ล่วงหน้าไว้ 62 รายการ คุณสามารถตรวจสอบและยืนยันความถูกต้องของใบรับรอง CA ที่ลงทะเบียนไว้ได้ การกำหนดการตั้งค่าสำหรับคู่คีย์และใบรับรองดิจิทัล

IP Address Filter

ระบุว่าจะอนุญาตหรือปฏิเสธแพคเก็ตที่ส่งไปยังหรือได้รับจากอุปกรณ์ที่มีที่อยู่ IP ที่ระบุไว้

IPv4 Address: Inbound Filter

ปฏิเสธข้อมูลที่ได้รับโดยเครื่องจากคอมพิวเตอร์ซึ่งมีที่อยู่ IPv4 ที่ระบุไว้ การระบุที่อยู่ IP สำหรับกฎไฟร์วอลล์

Use Filter

Off

Blocked Addresses

Allowed Addresses

IPv6 Address: Inbound Filter

ปฏิเสธข้อมูลที่ได้รับโดยเครื่องจากคอมพิวเตอร์ซึ่งมีที่อยู่ IPv6 ที่ระบุไว้ การระบุที่อยู่ IP สำหรับกฎไฟร์วอลล์

Use Filter

Off

Blocked Addresses

Allowed Addresses

MAC Address Filter

ระบุว่าจะอนุญาตหรือปฏิเสธแพคเก็ตที่ส่งไปยังหรือได้รับจากอุปกรณ์ที่มีที่อยู่ MAC ที่ระบุไว้

Inbound Filter

ปฏิเสธข้อมูลที่เครื่องได้รับจากคอมพิวเตอร์ที่มีที่อยู่ MAC ที่ระบุไว้ การระบุที่อยู่ MAC สำหรับกฎไฟร์วอลล์

Use Filter

Off

Allowed Addresses

Update Firmware

อัพเดตเฟิร์มแวร์ของเครื่อง การอัพเดตเฟิร์มแวร์

Initialize Setting Information

เริ่มต้นการตั้งค่าและคืนค่าเครื่องกลับไปยังสถานะเริ่มต้นจากโรงงาน

Initialize Menu

คืนการตั้งค่าในเมนู [Preferences] และเมนู [Function Settings] กลับไปยังการตั้งค่าเริ่มต้นในโรงงาน เมนูเริ่มต้น

Initialize System Management Settings

คืนการตั้งค่าในเมนู [System Management Settings] ไปเป็นการตั้งค่าเริ่มต้นจากโรงงาน การเริ่มต้นการตั้งค่าการจัดการระบบ

Initialize Key and Certificate

คืนการตั้งค่าคีย์และใบรับรองไปเป็นการตั้งค่าเริ่มต้นจากโรงงาน การเริ่มต้นการตั้งค่าคีย์และใบรับรอง
