ITBユニットおよび二次転写外ローラーを交換する

A2JC-01A
以下のような場合に、ITBユニットの準備や交換を促すメッセージが表示されます。
ITBユニットが寿命に達したとき
また、二次転写外ローラーが寿命に達したときには、二次転写外ローラーの準備や交換を促すメッセージが表示されます。
いずれの場合も、メッセージに従って新しい部品の準備や交換を行ってください。
ITBユニットおよび二次転写外ローラー交換の注意事項
ITBユニットおよび二次転写外ローラーの交換手順

ITBユニットおよび二次転写外ローラー交換の注意事項

本体内部に無理に手を入れたり、各部に触れたりしないでください。
ITBユニットの転写ベルト（）やクリーナー部（）には触らないでください。傷や汚れが付着すると、印刷品質が低下します。
ITBユニットの交換は、ITBユニット交換のメッセージが表示されてから行ってください。
二次転写外ローラーの交換は、二次転写外ローラー交換のメッセージが表⽰されてから⾏ってください。
メッセージの詳細については、メッセージごとの対処方法を参照してください。
ITBユニットの型番については、消耗品を参照してください。

ITBユニットおよび二次転写外ローラーの交換手順

ITBユニットおよび二次転写外ローラーの交換の際は、画面にも交換手順が表示されます。次の手順と合わせてご確認ください。
1
前カバーオープンボタンを押しながら、前カバーを開ける
2
ITBユニットの両端にある取っ手を持ちながら引き出す
ITBユニット側の△印と本体側の△印が合うところまでITBユニットを引き出します。
3

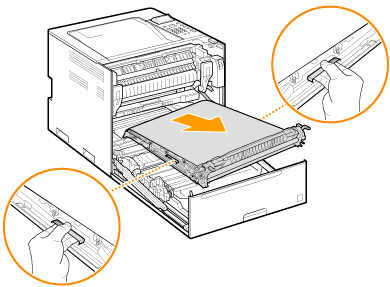

ITBユニットを取り外す
ITBユニットの左右の取っ手を持ち、手前を持ち上げて取り外します。
ITBユニットは傾けないでください。回収トナー容器内のトナーがこぼれることがあります。
4
新しいITBユニットを保護袋から取り出し、保護シートを外す
ITBユニットは分解、改造しないでください。
5
新しいITBユニットを取り付ける
ITBユニット側の△印と本体側の△印が合ように、ITBユニットを本体の上に置きます。
6

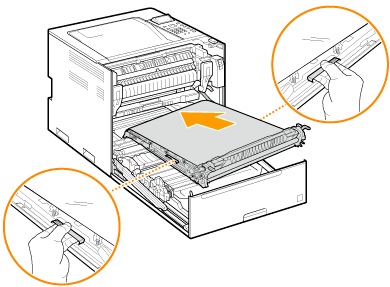

ITBユニットを押し込む
ITBユニットの両端にあるツマミをつかみ、奥に当たるまで確実に押し込みます。
7

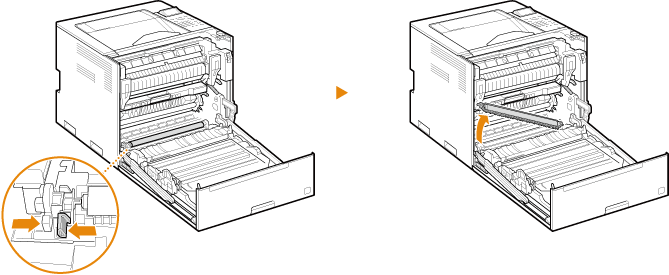

二次転写外ローラーを取り外す
白いつまみを左へ押し込み、左側の端を斜めに持ち上げてローラーユニットを外します。
8

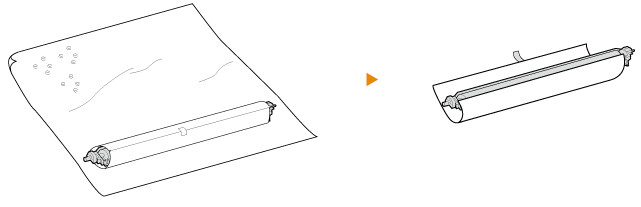

新しい二次転写外ローラーを気泡緩衝材から取り出し、保護シートを外す
9
新しい二次転写外ローラーを取り付ける
10
前カバーを閉める
