床剛性 | 400 kg/m2の荷重をかけた際に、床の沈み量が4 mm以下であること。 この基準にあてはまらない場合は、部分的に敷板を使用すること。 ※マット、フローリング、ラバー製の床面においては敷板を使用する。 ※沈み量によっては敷板を重ねて連結部の段差を調節する。 |
床平面度 | 任意の長方形領域（0.51 m × 0.50 m）における平面度が4 mm以下であること。 |
床高低差 | 任意の2点間（1 m間隔）にて3 mm以下であること。（沈み量は含みません。） |
床傾斜 | 任意の2点間（1.6 m間隔）にて3 mm以下であること。 |
床の耐荷重 | 装置を設置する建物の担当施工業者に、床設計の耐荷重仕様を確認してください。 | ||

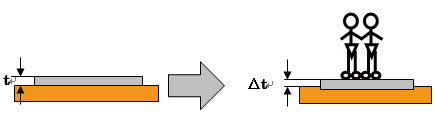

床剛性 | 敷板を１枚準備し、大人2名（約150 kg）が板に乗って、床の沈み量を測定します。その測定値から、実機設置後の状態を比例計算によって予測します。  計算方法t：床面から敷板上面までの高さ Δｔ：荷重時の設置床面から敷板上面までの高さ Ts（mm/kgf）：予測床沈み量定数 Ts（MS）：本機器床沈み量 とします。 まず、予測床沈み量定数を出します。 Ts（mm/kgf）＝（ｔ－Δｔ）/150 予測床沈み量定数を用いて本機器の床沈み量を予測します。 Ts（MS）＝(272（kgf）/2)×Ts（mm/kgｆ） 例仮にｔ＝4 mm、Δｔ＝3 mmの場合予測床沈み量定数は （4-3）/150＝0.006 となります。 このとき本機器の予測沈み量は Ts（MS）＝(272（kgｆ）/2)×0.006＝0.816 となり0.816 mmとなります。
| ||
床平面度 | 敷板1枚を敷き、中央に簡易水準器を置きます。敷板が水平になるように図中のＡまたはＢ部分にスペーサー（コイン）を敷きます。スペーサーの厚みと枚数から床平面度を算出します。  計算方法スペーサーとして厚さが一定のコインを使用します。 スペーサー厚さ：ｔ（mm） A部に置いたスペーサーの枚数：ａ（枚） Ｂ部に置いたスペーサーの枚数：ｂ（枚） a＞bならば平面度は、ｔ×a (mm) 例仮に厚さ1 mmのコインをスペーサーとして用いて、Ａ部に2枚、Ｂ部に0枚スペーサーを敷いて水平を出した場合、床平面度は2 mmとなります。 | ||
床高低差 （床に段差がある場合に、この方法で測定します。） | 敷板２枚を任意の場所に連続して置き、“床平面度”の測定方法で水平に設置します。さらにもう一枚の敷板を同じ方法で水平に設置して、2枚の間の段差から床高低差を簡易測定します。
| ||
床傾斜 （床がなだらかな傾斜になっている場合に、この方法で測定します。） | 敷板２枚を任意の場所に連続して置き、“床平面度”の測定方法で片方の敷板を水平に設置します。さらにもう一枚の敷板の下にスペーサー（コイン）を入れて、最初に設置した敷板と高さを合わせて水平に設置します。この場合、スペーサーは、敷板のへりの任意の箇所においてください。基準とした高さの箇所（基準点）から一番遠くにおいたスペーサーの厚さから、床傾斜の簡易測定をします。（図参照）
計算方法スペーサーとして厚さが一定のコインを使用します。 スペーサー厚さ：ｔ（mm） スペーサー枚数：a（枚） 床傾斜 S＝ｔ×a (mm) 例仮に厚さ1 mmのコインをスペーサーとして用いて、基準から一番遠い箇所のスペーサー（コイン）枚数が3枚だった場合、床傾斜は 1×3 mm＝3 mmとなります。 |
機器名称 | サイズ （幅×奥行×高さ） | 質量 | 回転移動に必要な廊下幅*1 |
imagePRESS C270 / C265 | 689 mm × 937 mm × 1,185mm | 約263 kg （トナー容器を含む） | 1,663 mm |
PODデッキライト・C | 656 mm x 686 mm x 570 mm | 約68 kg | 1,449 mm |
ペーパーデッキユニット・E | 363 mm x 630 mm x 572 mm | 約34 kg | 1,227 mm |
多段デッキ・E | 990 mm* x 800 mm x 1,080 mm *スルーパスキット・B、手差し給紙ユニット・D、手差し補助トレイ・Dを含める場合：1,572 mm | 約178 kg | 1,773 mm |
ステイプルフィニッシャー・AG | 800 mm* x 792 mm x 1,239 mm** * 延長トレイを含める場合：890 mm * 長尺用トレイ・Bを含める場合：1,136 mm * フィニッシャー用長尺排紙トレイ・Bを含める場合：1,490 mm ** 長尺用トレイ・Bを含める場合：1,317 mm ** フィニッシャー用長尺排紙トレイ・Bを含める場合：1,317 mm | 約130 kg | 1,626 mm |
中綴じフィニッシャー・AG | 800 mm* x 792 mm x 1,239 mm** * 延長トレイを含める場合：1,060 mm * 長尺用トレイ・Bを含める場合：1,136 mm * フィニッシャー用長尺排紙トレイ・Bを含める場合：1,490 mm ** 長尺用トレイ・Bを含める場合：1,317 mm ** フィニッシャー用長尺排紙トレイ・Bを含める場合：1,317 mm | 約180 kg | 1,626 mm |
インサーター・R | 746 mm x 793 mm x 1,407 mm | 約61 kg | 1,589 mm |
ペーパーフォールディングユニット・K | 336 mm x 793 mm x 1,190 mm | 約71 kg | 1,361 mm |
小口トリマー・G | 1,835 mm x 794 mm x 1,044 mm （コンベヤ部含まず、排紙トレイを含む） 2,094 mm x 794 mm x 1,044 mm （コンベヤ部、排紙トレイを含む） | 約152 kg | 2,499 mm |
天地トリマー・B | 549 mm x 773 mm x 1,044 mm | 約145 kg | 1,448 mm |
ステイプルフィニッシャー・AC | 527 mm* x 623 mm x 1,099 mm *延長トレイ＋回転トレイを伸ばした場合：656 mm *長尺用トレイ・Bを含める場合：774 mm | 約36 kg | 1,316 mm |
中綴じフィニッシャー・AC | 527 mm* x 623 mm x 1,099 mm *延長トレイ＋回転トレイを伸ばした場合：656 mm *長尺用トレイ・Bを含める場合：774 mm | 約60 kg | 1,316 mm |
ペーパーフォールディングインサーターユニット・K | 662 mm x 679 mm x 1,242 mm | 約76 kg | 1,448 mm |
コピートレイ・R | 244 mm* x 382 mm x 175 mm** *延長トレイを伸ばした場合：420 mm *長尺用トレイ・Bを含める場合：711 mm **長尺用トレイ・Bを含める場合：402 mm | 約1.1 kg （長尺用トレイ・Bを含めない） | - |
コピーカードリーダー | 88 mm x 96 mm x 40 mm （取り付け板・ケーブルを含めない） | 約200 g （取り付け板・ケーブルを含む） | - |
機器名称 | 電源 | 電源コードプラグ 規格 | 電源コードの長さ |
imagePRESS C270 | AC 100 V 10 + 14 A 50/60 Hz 共通 | JIS C 8303, 極数２（接地極付）, 定格：15A/125V | 2,000 mm |
imagePRESS C265 | AC 100 V 9 + 11 A 50/60 Hz 共通 | JIS C 8303, 極数２（接地極付）, 定格：15A/125V | 2,000 mm |
PODデッキライト・C | AC 100 V 2.4 A 50/60 Hz 共通 | JIS C 8303, 極数２（接地極付）, 定格：15A/125V | 1,900 mm |
ペーパーデッキユニット・E | 本体より供給 | - | - |
多段デッキ・E | AC 100 V 6.5 A 50/60 Hz 共通 | JIS C 8303, 極数２（接地極無）, 定格：15A/125V | 2,600 mm |
手差し給紙ユニット・D | 多段デッキ・Eより供給 | - | - |
ステイプルフィニッシャー・AG | AC 100 V 10 A 50/60 Hz 共通 | JIS C 8303, 極数２（接地極付）, 定格：15A/125V | 1,900 mm |
中綴じフィニッシャー・AG | AC 100 V 10 A 50/60 Hz 共通 | JIS C 8303, 極数２（接地極付）, 定格：15A/125V | 1,900 mm |
インサーター・R | AC100-240V 1A 50/60Hz 共通 | JIS C 8303, 極数２（接地極付）, 定格：15A/125V | 1,900 mm |
ペーパーフォールディングユニット・K | フィニッシャーより供給 | - | - |
小口トリマー・G | フィニッシャーより供給 | - | - |
天地トリマー・B | AC100V, 50/60Hz, 4.5A | JIS C 8303, 極数２（接地極付）, 定格：15A/125V | 2,000 mm |
パンチャーユニット・BT | フィニッシャーより供給 | - | - |
ステイプルフィニッシャー・AC | 本体より供給 | - | - |
中綴じフィニッシャー・AC | 本体より供給 | - | - |
ペーパーフォールディングインサーターユニット・K | AC100-240V 1A 50/60Hz 共通 | JIS C 8303, 極数２（接地極付）, 定格：15A/125V | 1,900 mm |
2/4穴パンチャーユニット・A | フィニッシャーより供給 | - | - |
機器名称 | 最大消費電力 |
imagePRESS C270 | 1,000 + 1,500 W 以下*1 |
imagePRESS C265 | 900 + 1,100 W 以下*1 |
PODデッキライト・C | 480 W 以下 |
ペーパーデッキユニット・E | 本体に含まれる |
多段デッキ・E | 1,000 W 以下 |
手差し給紙ユニット・D | 多段デッキ・Eに含まれる |
ステイプルフィニッシャー・AG | 500 W 以下 |
中綴じフィニッシャー・AG | 500 W 以下 |
インサーター・R | 120 W 以下 |
ペーパーフォールディングユニット・K | フィニッシャーに含まれる |
小口トリマー・G | 300 W 以下 |
天地トリマー・B | 440 W 以下 |
パンチャーユニット・BT | フィニッシャーに含まれる |
ステイプルフィニッシャー・AC | 本体に含まれる |
中綴じフィニッシャー・AC | 本体に含まれる |
ペーパーフォールディングインサーターユニット・K | 120 W 以下 |
2/4穴パンチャーユニット・A | フィニッシャーに含まれる |
