第1定着ユニットの紙づまりの処理

6C66-0LR
第1定着ユニットの紙詰まりを処理します。第1定着ユニットは、全体図で見ると以下の箇所です。
メモ
紙づまりが起きているのは以下の箇所です。紙づまり処理の参考にしてください。
画面に表示される紙づまり位置と紙づまり処理の順序を参考にしながら、次の手順に従って用紙を取り除いてください。
1
サブステーションの前カバーを開きます。
前カバーは、右側から先に開けてください。
2
C-A1ガイドを開きます。
注意
ガイドを開く場合は、すき間に指をはさまないように注意してください。
3
残っている用紙を取り除きます。
重要
ラージサイズの厚紙が残っているきは、次のように取り除いてください。そのまま取り除くと定着部に傷が付き、印刷汚れの原因となります。

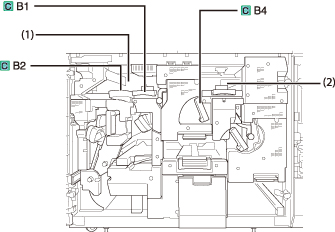

ガイドC-B1、C-B2を開き、レバーC-B4を倒します。
（1）に用紙があるときは、用紙を取り除きます。
（2）にある用紙を手で（1）の地点までゆっくり動かし、取り除きます。
ガイドC-B1、C-B2を閉じ、レバーC-B4を元に戻します。
手順4からの操作を続けてください。
4
C-A1ガイドを閉じます。
注意
ガイドを閉じる場合は、すき間に指をはさまないように注意してください。
5
C-A2ガイドを開きます。
注意
ガイドを開く場合は、すき間に指をはさまないように注意してください。
6
残っている用紙を取り除きます。
7
C-A2ガイドをカチッと音がするまで戻します。
注意
ガイドを閉じる場合は、すき間に指をはさまないように注意してください。
8
C-A3ガイドを持ち上げて上に押し込みます。
注意
ガイドを開く場合は、すき間に指をはさまないように注意してください。
9
残っている用紙を取り除きます。
10
C-A3ガイドを少し持ち上げてから閉じます。
注意
ガイドを閉じる場合は、すき間に指をはさまないように注意してください。
11
C-A4レバーを倒します。
12
第１定着部を止まるところまで手前に引き出します。
注意
定着部には高温の部分があります。用紙を取り除くときには、カバー以外の部分には触れないように注意してください。
13
残っている用紙を取り除きます。
14
C-A5カバーを開きます。
15
残っている用紙を取り除きます。
注意
定着部には高温の部分があります。用紙を取り除くときには、カバー以外の部分には触れないように注意してください。
16
C-A5カバーをカチッと音がするまで閉じます。
注意
カバーを閉じる場合は、すき間に指をはさまないように注意してください。
17
第１定着部をカチッと音がするまで戻します。
18
C-A4レバーを戻します。
19
サブステーションの前カバーを閉じます。
前カバーは、左側から先に閉じてください。
注意
カバーを閉じる場合は、すき間に指をはさまないように注意してください。
20
画面の指示に従って操作します。
メモ
紙づまりの処理方法を示す画面表示は、紙づまりが処理されるまで表示されます。（→紙づまりが起きたときには）
