エリアを指定してコピーする（エリア指定）

12L1-0YE
指定したエリア内のみをコピーしたり、指定したエリア内を隠してコピーしたりすることができます。エリアの指定は、プレビュー画像を操作ペンで指定する方法とテンキーで指定する方法があります。エリアは4 つまで登録できます。
操作ペンでエリアを指定する
テンキーでエリアを指定する
重要
エリア指定（エリア外消去）とイメージリピートを組み合わせて設定する場合は、イメージリピートを設定したあとにエリアを指定してください。指定できるエリアは1 つのみです。
［自動(カラー/白黒)］を設定している場合に、小さなエリアを指定しているときは、白黒モードで読み込むことがあります。
メモ
操作ペンで指定した位置をテンキーで微調整することもできます。
操作ペンでエリアを指定すると、ズレが生じる場合があります。エリアを正確に指定するためには、テンキー入力が適しています。

操作ペンでエリアを指定する

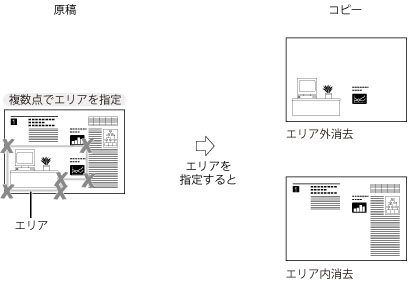

2 点で矩形エリアを指定する方法（矩形入力）と、4 点以上で多角形エリアを指定する方法（多点入力）があります。
矩形入力
多点入力
重要
多点入力を選択した場合、指定できるエリアは1 つのみになります。
矩形入力と多点入力は同時に設定できません。
原稿は、原稿台ガラスにセットしてください。
1
（メインメニュー）→[コピー]を押す
2
［その他の機能］→［エリア指定］を押す
3
［ペン入力］を押す
4
［読込開始］を押す
重要
原稿台ガラスに原稿がセットされていることを確認してください。
5
操作ペンでエリアを指定する
重要
矩形入力と多点入力は同時に設定できません。
メモ
直前に指定したポイントを削除するには、［ポイント削除］を押します。（［ポイント削除］はエリアが確定されると［エリア削除］の表示に変わります。
指定したエリアを削除するには、［エリア削除］を押します。
倍率ドロップダウンリストで表示倍率を選択したあと、［］［］［］［］を押して画像の表示位置を調整できます。
2 点で矩形エリアを指定する場合：
多点入力でエリアを指定する場合：
2 点で矩形エリアを指定する場合：
対角の2 点を操作ペンで指定します。
最大4 つまでのエリアを指定できます。
多点入力でエリアを指定する場合：
［多点入力］を押したあと、操作ペンで指定します。
最後のポイントを指定したあと、［多点の確定］を押します。
最大10 ポイントまで指定できます。
重要
多点入力を選択した場合、指定できるエリアは1 つのみになります。
多点入力で指定したエリアは、テンキー入力でエリア範囲を変更することはできません。
6
指定したエリアの内側、外側のどちらを消去するか選択する
選択する項目
［エリア外消去］：
指定したエリアの外部を消去してコピーします。
［エリア内消去］：
指定したエリアの内部を消去してコピーします。
エリアごとに画像処理（［エリア外消去］または［エリア内消去］）を設定する場合は、設定するエリアのキーを押したあと、画像処理の種類を選択します。
7
［プレビュー］を押して、指定したエリアを確認したあと、［OK］を押す
メモ
矩形入力した場合に、続けて他のエリアを指定する場合は、手順4 ～ 6 を繰り返します。指定済みのエリア範囲は、次のエリアを選択しても同時に表示されます。
操作ペンで指定したエリアを調整するには、［エリア微調整］を押します。［ポイント選択］を押して調整するポイントを選択したあと、［］［］［］［］を押してポイントを移動します。［OK］→［プレビュー］を押して指定したエリアを確認します。
8
［次へ］を押したあと、センター移動（［センター移動する］または［センター移動しない］）を設定する
［エリア内消去］のみ設定している場合は、この操作は必要ありません。手順8 へ進んでください。
メモ
あらかじめセンター移動が設定されている場合は、センター移動の設定画面は表示されません。
エリア指定で設定したセンター移動は、エリア指定の設定を解除すると、同時に解除されます。
9
［OK］→［閉じる］を押す
指定したエリアを使って複数枚の原稿をコピーする場合は、原稿台ガラスから原稿を取り除き、フィーダーに
原稿をセットしたあと、（スタート）を押します。

テンキーでエリアを指定する

1
（メインメニュー）→[コピー]を押す
2
［その他の機能］→［エリア指定］を押す
3
［テンキー入力］を押す
重要
次の手順へ進む前に、原稿上で指定するエリアの範囲と位置を測定しておいてください。
エリアの位置は、原稿の上端と右端を起点にエリアの右端、左端、上端、下端までの長さを測定してください。この値を使って、エリアの範囲と位置を設定します。
4
［X1］、［X2］、［Y1］、［Y2］を押して、それぞれの値を～（テンキー）で入力
［X1］：
原稿の右端からエリアの右端までの長さを入力します。
［X2］：
原稿の右端からエリアの左端までの長さを入力します。
［Y1］：
原稿の上端からエリアの上端までの長さを入力します。
［Y2］：
原稿の上端からエリアの下端までの長さを入力します。
最大4 つまでのエリアを指定できます。
メモ
入力した値を変更するときは、位置（［X1］［X2］［Y1］［Y2］）を選択して～（テンキー）で入力しなおしてください。
エリアを確認する場合は、［エリア確認］を押します。
5
指定したエリアの内側、外側のどちらを削除するか選択する
選択する項目
［エリア外消去］：
指定したエリアの外部を削除してコピーします。
［エリア内消去］：
指定したエリアの内部を削除してコピーします。
メモ
続けて他のエリアを指定する場合は、他のエリアのキーを押して、手順3 を繰り返します。
エリアを再入力するには、再入力するエリアのキーを押して、各数値を再入力します。
エリアを削除するには、削除するエリアのキーを押したあと、［エリア削除］を押します。
エリアごとに画像処理（［エリア外消去］または［エリア内消去］）を設定する場合は、設定するエリアのキーを押したあと、画像処理の種類を選択します。
6
［次へ］を押したあと、センター移動（［センター移動する］または［センター移動しない］）を設定する
［エリア内消去］のみ設定している場合は、この操作は必要ありません。手順7 へ進んでください。
メモ
あらかじめセンター移動が設定されている場合は、センター移動の設定画面は表示されません。
エリア指定で設定したセンター移動は、エリア指定の設定を解除すると、同時に解除されます。
7
［OK］→［閉じる］を押す
